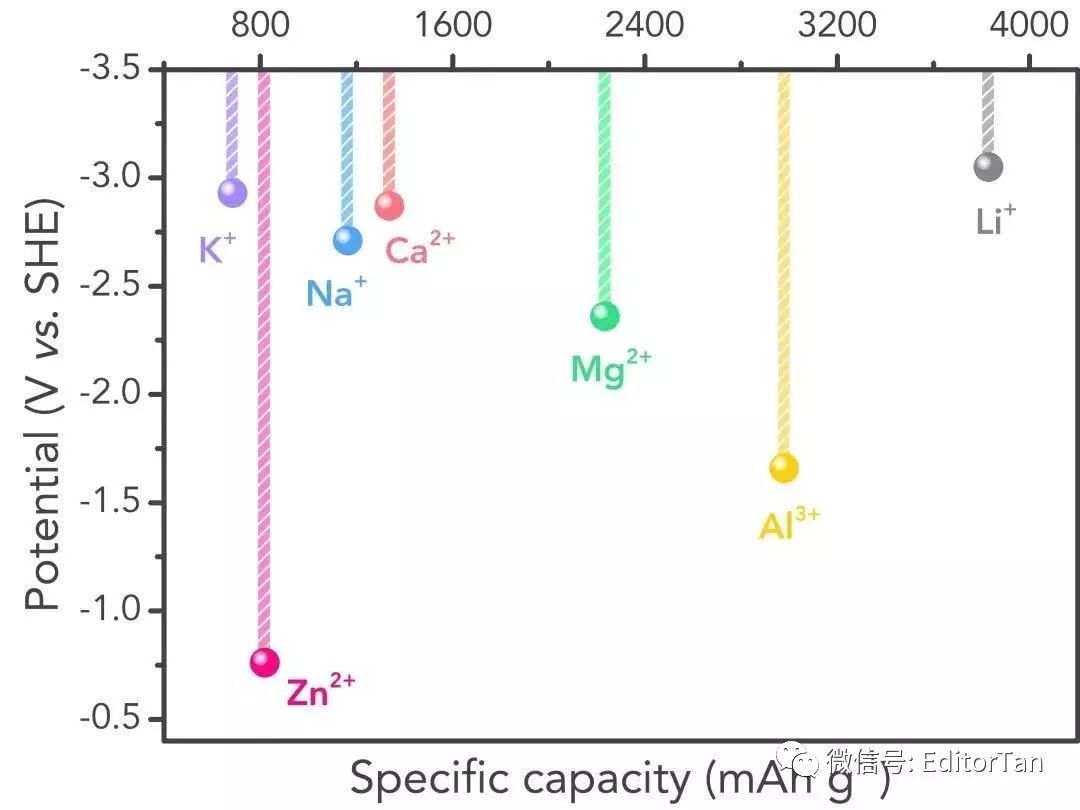

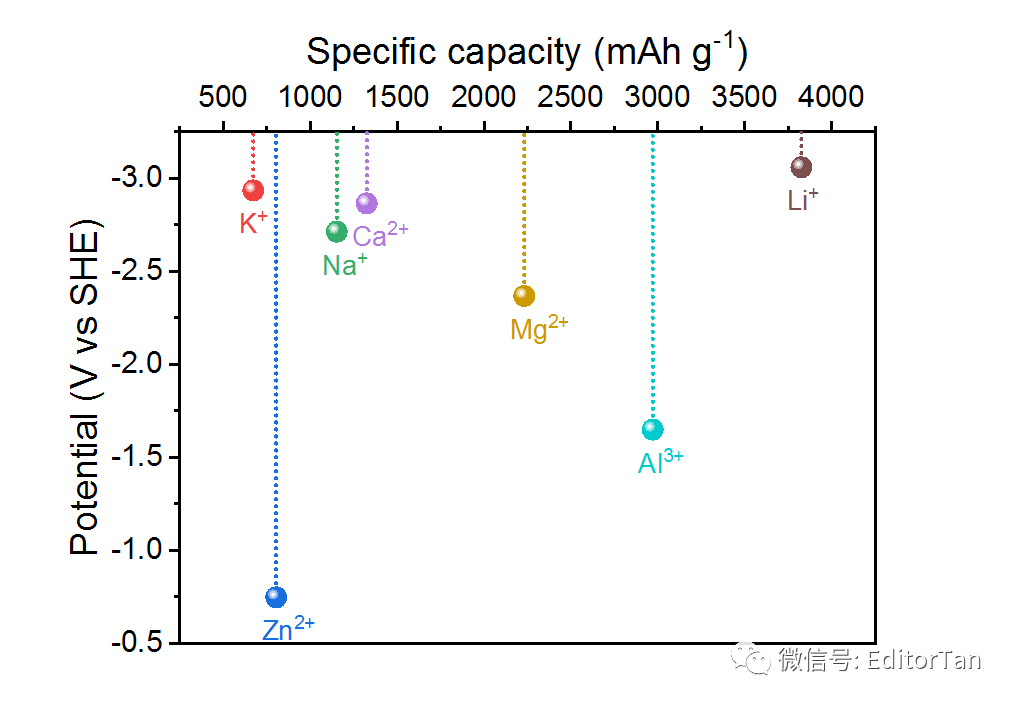

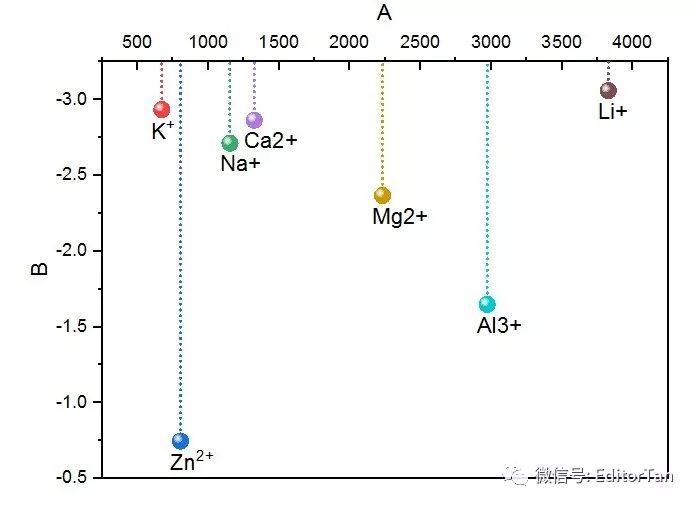

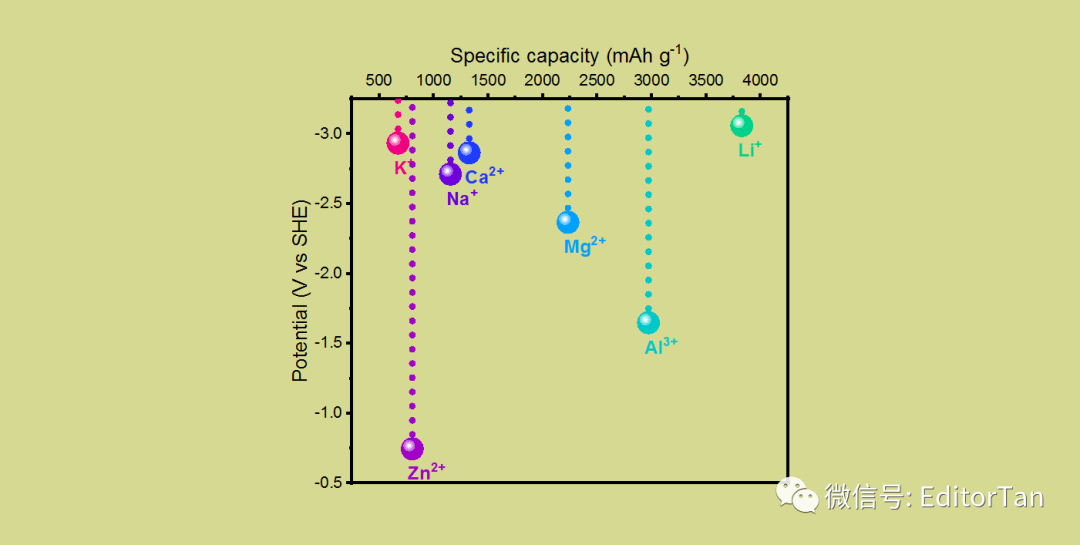

来源丨编辑之谭 华南理工的吴硕收藏了这样一张美得垂涎图，谭编看到顿时眼前一亮！ DOI：(不记得文献，欢迎留言补充) 为该文献图的作者点赞，非常好的创意！ 谭编利用Origin2018软件模仿绘制效果如下： PS：谭编将这种图叫“垂线图”，结果打字打成了“垂涎图”，也好，就称其为“垂涎图”吧！垂涎，就是“哈喇子”，就像下图这样！

(http://www.sohu.com/a/251656433_512298)

Origin绘制DropLine“垂线图”

getdata、dropline、对调坐标轴、轴标题、标签

1. 怎样从JPG图中拾取数据？

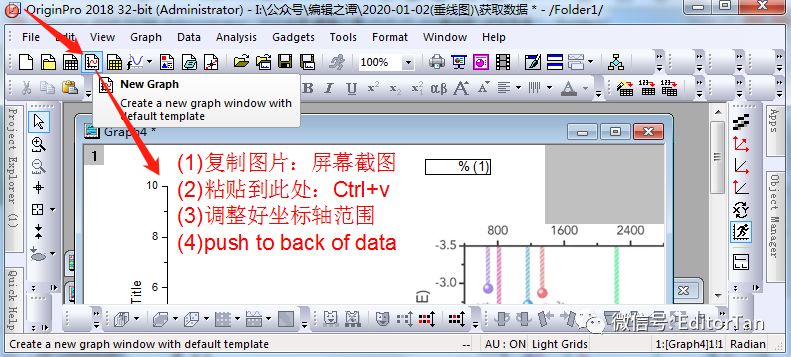

为了比较真实地模仿文献图，我们利用Origin软件从一张文献图中“画”出数据。步骤如下：

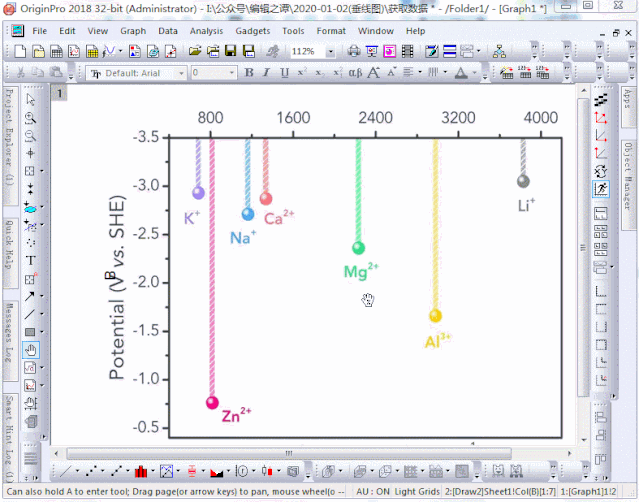

然后，点击左边栏的“draw data”工具，在JPG图上依次双击数据点：

2. 怎样设置Dropline

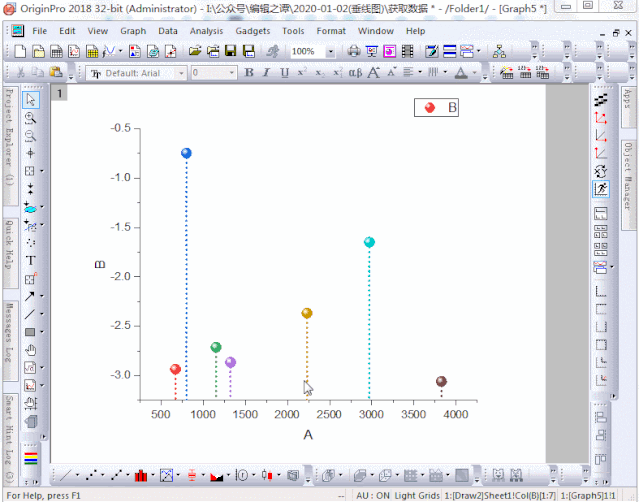

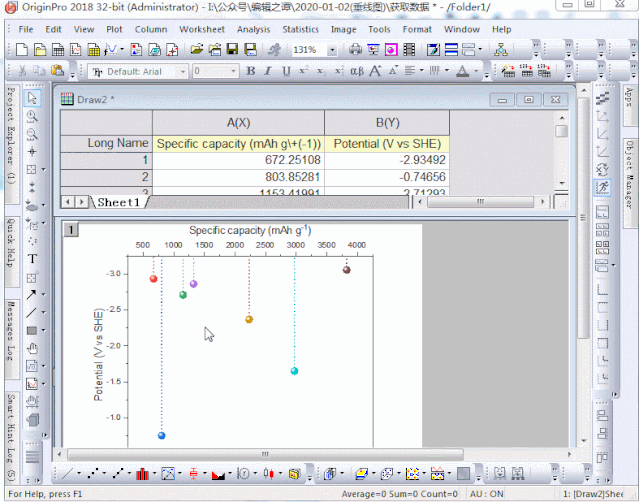

通过前面的数据拾取，我们得到一个“画”出来的数据表。选中Draw表中数据，点击Scatter工具绘制散点图，双击散点，在属性窗口中“Dropline”页面，勾选垂线，选择线型为“short dot”短点。

上述dropline的颜色只能设置单色(所有垂线一个颜色)，那怎么设置不同颜色，dropline属于辅助线，其颜色通常跟随其“主角”散点符号(symbol)的颜色，所以需要对散点符号的颜色设置为按点“By Points”设置。

得到以下效果：

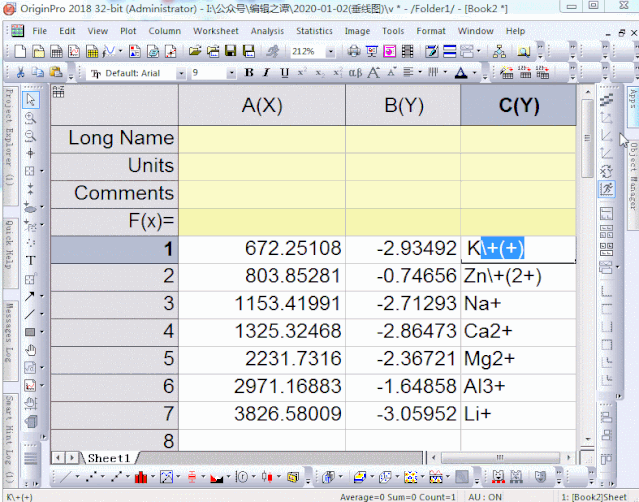

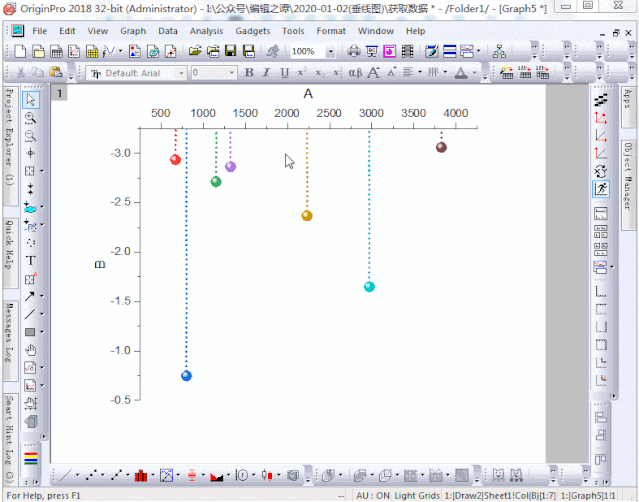

3. 怎样对调数轴？ 某些情况下，我们需要将数轴对调，将左轴放到右边，或将下轴移到上边。 怎样一键对调数轴？ 双击横轴，在属性窗口中点击纵向，点击reverse。 怎样显示下、右边框线？ 4. 怎样自动更新轴标题 我们可以通过数据表中“LongName”或“Units”的设置，自动更新图中的轴标题。 5. 怎样设置文本标签？ 通常我们需要在图中数据点附近添加数值(或文本)，这是怎样做到的？ 手动添加？ NoNoNo! 我们可以通过设置“label”标签，例如 这里，我们需要设置的是文本标签，怎么设置呢？ 我们需要增加一列，设置好离子的化学式，注意上标的代码是“\+()”，括号中填写需要上标的内容。 怎样将这些离子化学式标签的颜色设置为与散点球的颜色一致？ 双击离子符号，在弹出窗口中的label标签中设置。 最终的效果图： Origin8.5版模板 一直有人问：怎样调用模板？

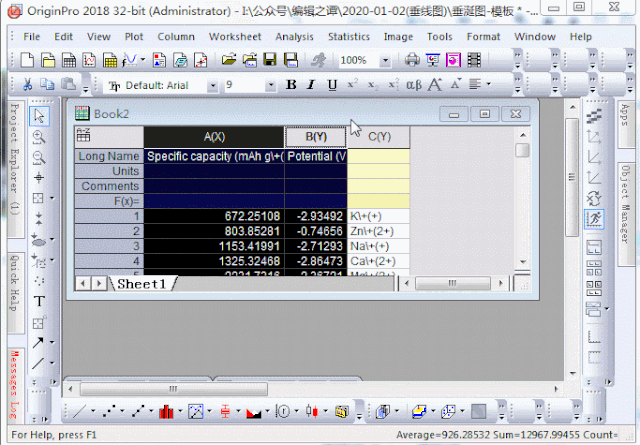

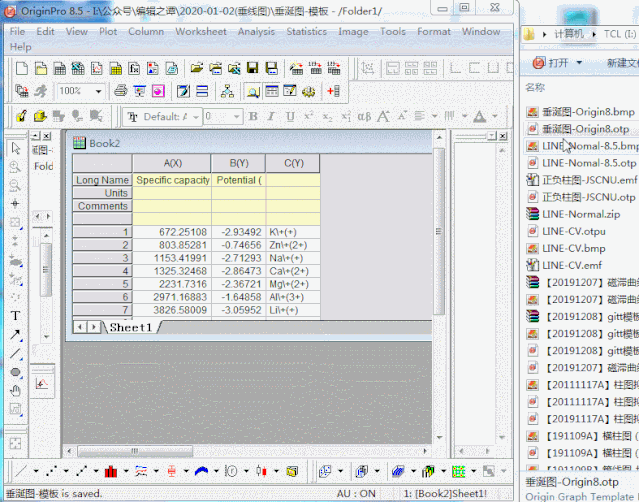

加载模板：一个字“拖”！

调用模板：还是一个字“拖”！

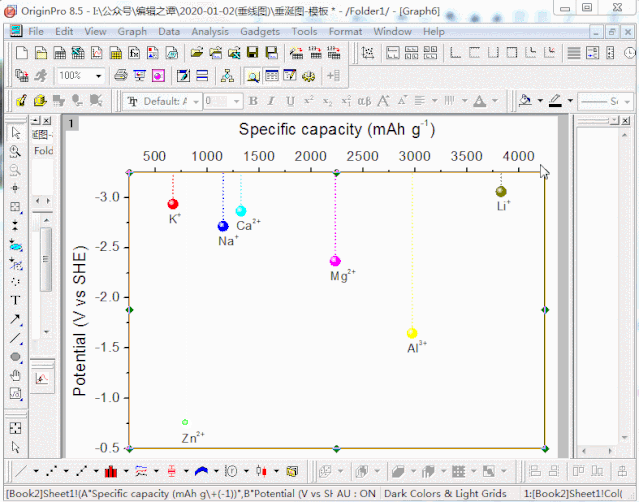

注意：8.5版模板的配色比较“土”。怎样对图中某一个数据点的颜色进行修改？在某个特殊点上点击两次(不是双击)，再双击，在弹出框中左边视图中就可以看到曲线名称下方多了一个特殊点，对它进行Symbol和dropline的颜色的单独修改。

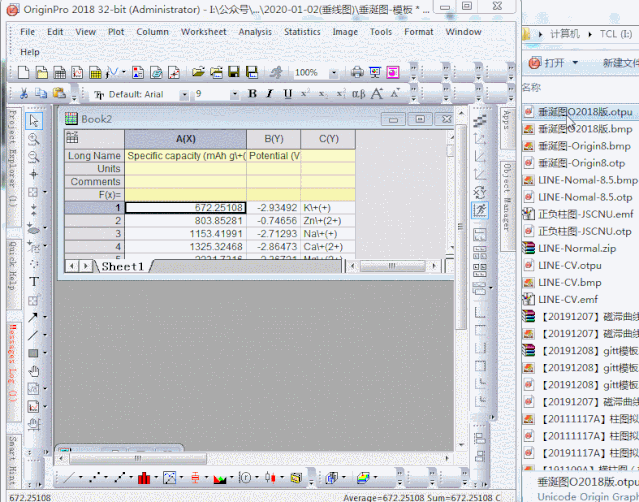

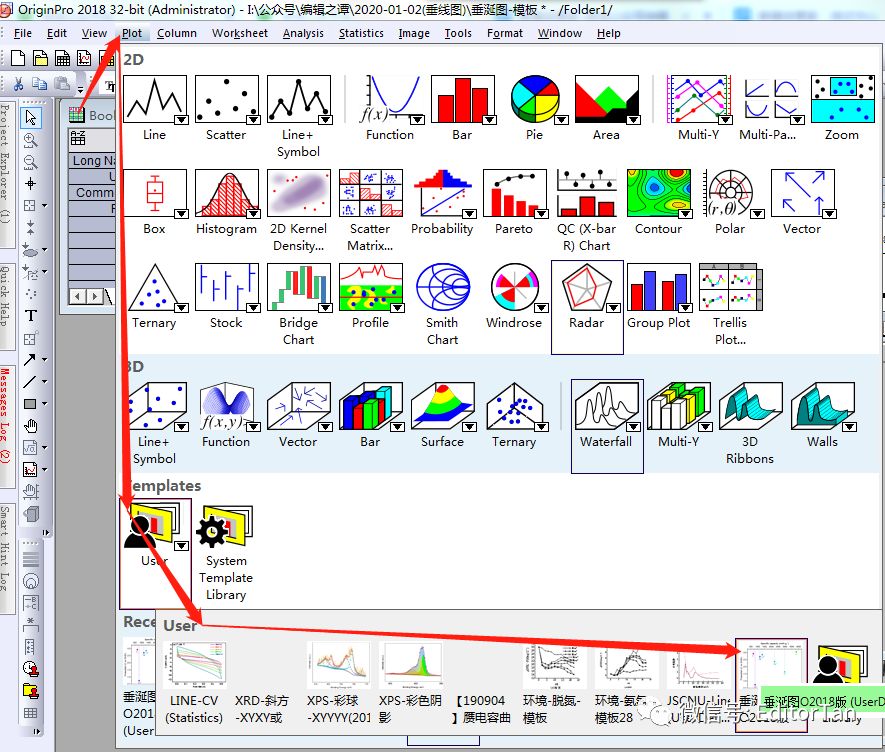

Origin2018版模板 调用方法一：拖入法加载调用。同上，通常是首次加载模板的方法。 调用方法二：模板库法调用 调用方法三：菜单法调用

常见问题1： 为什么上述方法都试了，还是得不到模板的效果呢？

解决办法：请查阅模板对应的【编辑之谭】的教程中“数据表的准备”相关内容。数据表结构不相匹配，结果出不来。

常见问题2： 模板加载不成功！

解决办法：origin软件的版本不对，请升级为origin2018以上？

常见问题3： 模板在哪里

解决办法：关注下方公众号，在【编辑之谭】公众号内获取。
