光模块(optical module)

由光电子器件、功能电路和光接口等组成

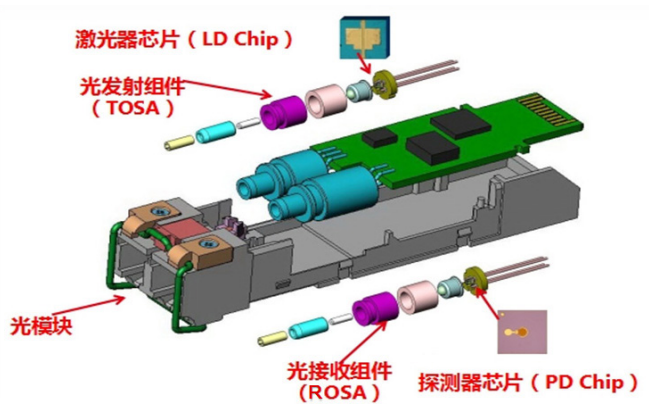

光电子器件包括发射和接收两部分 (光模块结构示意图  )            (图片来源5G承载网络架构和技术方案白皮书 )

光模块是用于

交换机与设备之间传输的载体

是光纤通信系统中的核心产品

说得简单点就是有光纤的地方就会有光模块

具体设备：光端机，光纤收发器，交换机

光网卡，光纤高速球机，基站，直放站等

光模块的工作原理

进行光电和电光转换的光电子产品 光模块的发送端把电信号转换为光信号 接收端把光信号转换为电信号。

不同类型的光模块分类区别是很大的

那么，光模块有着哪些分类

以及有哪些选择技巧

通过资料的分析收集

通常光模块的分类可以按一下几方面进行

分  类  汇 总

﹀

﹀

﹀

﹀

﹀

﹀

  按  照  功  能  分  类

包括光接收模块，光发送模块，光收发一体模块和光转发模块等。

光转发模块除了具有光电变换功能外，还集成了很多的信号处理功能，如：MUX/DEMUX、CDR、功能控制、性能量采集及监控等功能。常见的光转发模块 有：200/300pin，XENPAK，X2/XPAK 等。 光收发一体模块，简称光模块或者光纤模块，是光纤通信系统中重要的器件。   按  照  参数 分  类

可插拔性：热插拔和非热插拔

封装形式：SFP、GBIC、XFP、Xenpak、X2、1X9、SFF、200/3000pin、XPAK。

传输速率：传输速率指每秒传输比特数，单位Mb/s 或Gb/s。光模块产品涵盖了以下主要速率：低速率、百兆、千兆、2.5G、4.25G，4.9G，6G，8G，10G和40G。

  按  照  封 装 分  类   1 . XFP是一种可热交换的，独立于通信协议的光学收发器，用于10G bps的以太网，SONET/SDH，光纤通道。

2.小型可插拔收发光模块(SFP)，目前应用最广阔。

3. GigacBiDi系列单纤双向光模块利用的是WDM技术实现一根光纤传输双向信息号(点到点的传输。尤其是光纤资源不足，需要1根光纤传双向信号)。GigacBiDi包括SFP单纤双向(BiDi)，GBIC单纤双向(BiDi)，SFP+单纤双向(BiDi)，XFP单纤双向(BiDi)，SFF单纤双向(BiDi)等等。

4.RJ45电口小型可插拔模块，又称电模块或者电口模块.

5.SFF根据其管脚又分为2x5，2x10等

6.千兆以太网接口转换器(GBIC)模块

7.无源光网PON( A-PON，G-PON， GE-PON)光模块

8.40Gbs高速光模块。

9.SDH传输模块(OC3，OC12，OC48)

10.存储模块，如4G，8G等

  按  照  光 模 分  类

SFP 光模块

SFP RJ45电口模块

XFP 光模块

GBIC 光模块

GBIC RJ45电口模块

SFP+ 光模块

X2 光模块

XENPAK 光模块

选 择 技 巧

﹀

﹀

﹀

﹀

﹀

﹀

分 辨 新 旧 光 模 块

● 原装光模块的价格非常高，二手光模块，虽然其价格比较低，但是经常在使用半年后就会出现丢包的情况，这是因为它光功率不稳和光灵敏度下降等原因导致。 ● 使用光功率计，测一测它的光功率是否与数据手册上的参数一致。如果出入太大，则为二手光模块。

根据需求选择合适的光模块接口类型

光纤连接器的接口类型有很多，FC，SC，ST，LC，MU，MTRJ,最常见的常见的是LC接口，其次是SC接口，这个需要根据实际情况来定。

看光模块与设备之间的兼容性如何

用户选择时应注意：在产品说明中，会标出该产品可使用在哪些兼容设备中。

考虑光模块的温度适应能力如何

光模块的工作环境是在机房或者交换机上，环境温度的变化会对光模块的光功率和光灵敏度造成影响，普通光模块的适应温度范围是0°C ~70°C，而工业级的光模块的适应温度范围是-40°C ~85°C。

考虑光模块的参数是否符合设备需求

‍

需要考虑的光模块的参数有：中心波长、传输距离以及传输速率等。 ● 850nm(MM，多模，成本低但传输距离短，一般只能传输500M); ● 1310nm (SM，单模，传输过程中损耗大但色散小，一般用于40KM以内的传输);  ● 1550nm (SM，单模，传输过程中损耗小但色散大，一般用于40KM以上的长距离传输，最远可以无中继直接传输120KM)。 (本文来源于网络知识整理，侵权删)
