大家好，我是微控小智，今天又跟大家见面了。学习不是一蹴而就，需要坚持，做技术亦是如此，厚积才能博发。

今天分享台达VFD-M变频器计数输入功能接线和参数设置，仅供参考，希望和大家一起交流一起进步，有问题请留言。编者不易，不喜勿喷。查看时请参阅台达VFD-M变频器手册，手册在网络上较容易下载。现总结如下：

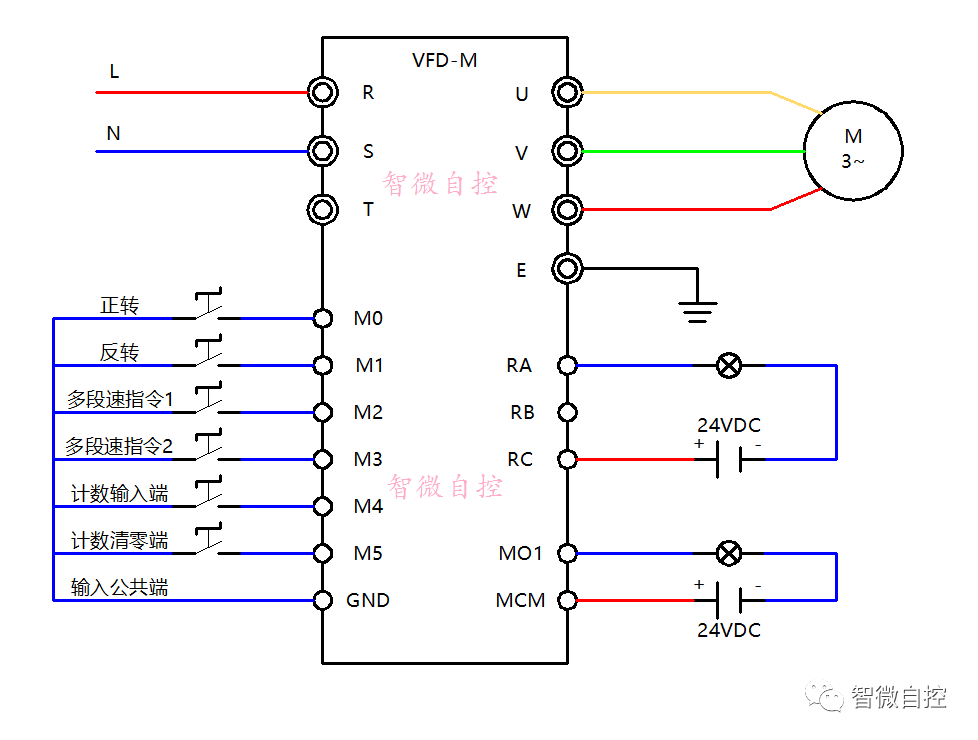

台达VFD-M变频器数字量输入端子(多功能输入)采用低电平输入接法：

M0   正转

M1   反转

M2   三段速组合端子一

M3   三段速组合端子二

M4   计数输入端子

M5   计数清零

GND  输入公共端

参数设置

P38 多功能輸入端子M0M1功能 0    M0正转、M1反正

P39 多功能輸入端子M2功能   06   多段速指令1

P40 多功能輸入端子M3功能   07   多段速指令2

P41 多功能輸入端子M4功能   18   计数器触发信号

P42 多功能輸入端子M5功能   19   计数值清楚

P45 多功能輸出端子(MO1)     13or14   多功能输出(计数值达到指示)

P46 多功能輸出RELAY接点    13or14   继电器输出(计数值达到指示)

P76 参数锁定/重置设定      09   所有的参数值重置为50Hz的出厂设定值

P96 设定计数值到达设定      20   计数设定值

P97 指定计数值到达设定      100  计数指定值

实践出真知，没有实践，理论就是纸上谈兵；学习中需要多加测试和验证。

复杂的事情简单做，你就是专家；

简单的事情重复做，你就是行家；

重复的事情用心做，你就是赢家。
