本文详细介绍了如何在SOLIDWORKS中正确使用焊件功能，包括绘制草图、激活焊件选项、选择结构构件、设置焊件轮廓等步骤。此外，还阐述了切割清单的使用，特别是在统计结构属性、添加自定义属性和创建边界框以获取准确尺寸方面的重要性。通过这些方法，可以简化自动化设计工作并确保工程图的准确性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >


焊件是SOLIDWORKS软件CAD部分的一个重要功能模块，在日常自动化设计中是不可或缺的一部分。根据各位工程师反馈的在日常焊件使用过程中碰到的一些问题，本次将着重介绍焊件基本使用场景及材料切割清单的相关内容。

在何种情况下使用焊件

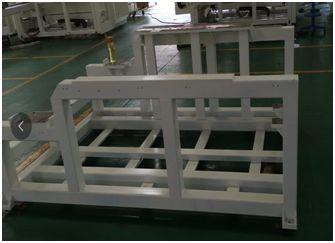

绝大多数企业或设备生产厂家都会用到如下的结构类型：



一些企业在该种类型的钢架结构设计上普遍使用实体建模，通过绘制钢架轮廓后拉伸的方式去设计，在这种模式下，焊件的接头处理、焊件轮廓的复杂程度均会促使前期的建模工作及中期的结构修改后期的图纸模型维护工作不仅困难且繁琐。

在上述情况下，如果使用SOLIDWORKS中的焊件功能，则可以大大的简化该类型的设计工作。<
