引言

近来，在开展课题时遇到了需要将梯形波进行傅里叶级数展开的问题，查询了一些资料(惭愧，一开始就没想着自己动手积分)，然后没有找到自己想要的结果(其实有相近的，只不过不是任意周期的，当时没有转变过来)，最后还是动手算出来了，在这里做一个小小的记录，算是回顾以前的知识吧，捂脸。

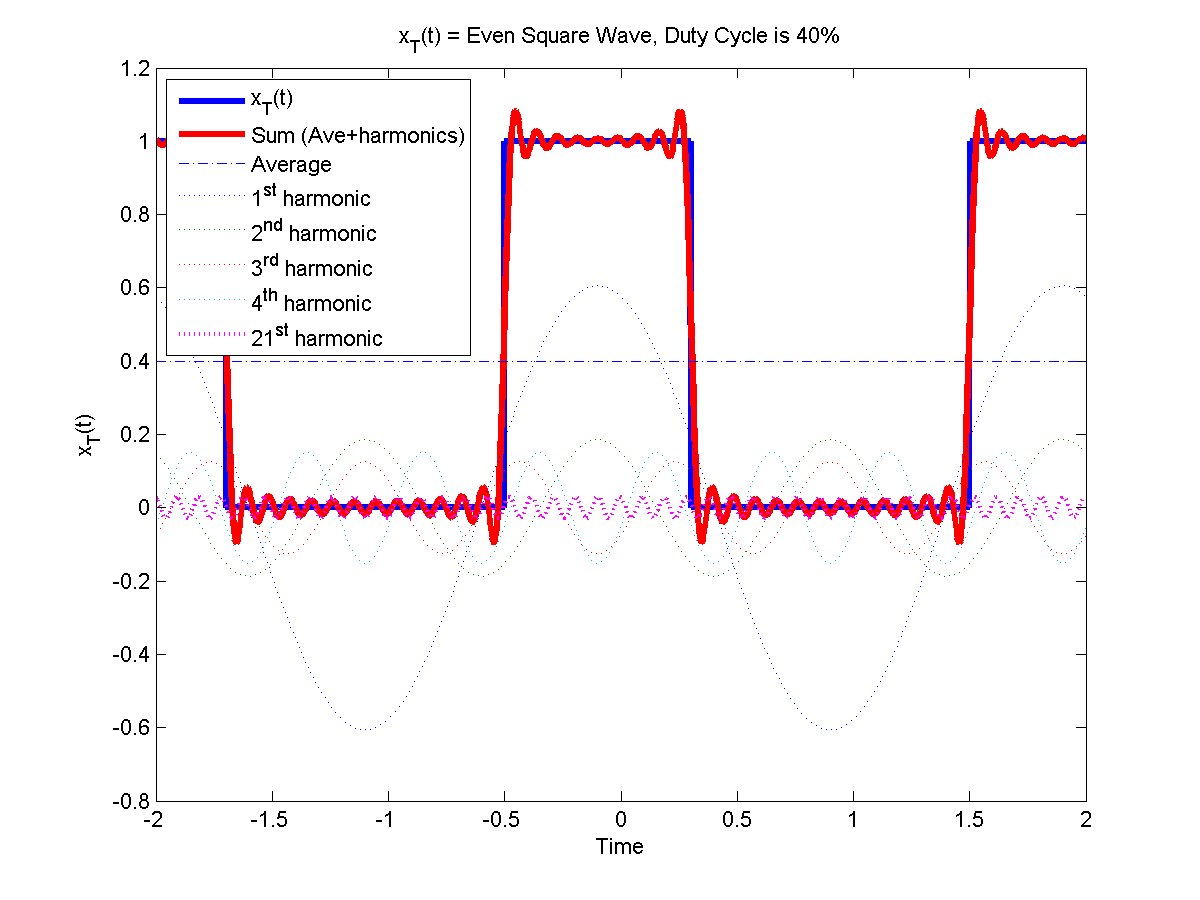

由于像三角波，矩形波，梯形波这种波形不连续，因此在仿真软件中很容易出现计算不收敛的情况。所以，在这种情况下，利用一系列谐波叠加的形式来等价于原来的波形，可以很好的优化模型。

预备知识

公式

给定一个周期为 \(T\) 的函数 \(x(t)\) ，那么它可以表示为无穷级数：

\[

f(x) \sim \frac{a_0}{2} + \sum_{n=1}^{\infty} \left [a_n \cos \left (\frac{2 {\pi} nx}{T} \right ) + b_n \sin \left (\frac{2 {\pi} nx}{T} \right ) \right ] = \sum_{n=-\infty}^{\infty} c_n e^{i \frac{2 {\pi} nx}{T} }

\]

其中傅里叶系数为：

\[

\left \{ \begin{aligned}

a_n = &\frac{2}{T} \int_{t_0}^{t_0+T} f(t) \cdot \cos \left (\frac{2 {\pi} nt}{T} \right )dt \qquad &n=0, 1, 2, \cdots \\[2ex]

b_n = &\frac{2}{T} \int_{t_0}^{t_0+T} f(t) \cdot \sin \left (\frac{2 {\pi} nt}{T} \right )dt &n=1, 2,3, \cdots \\[2ex]

c_n = &\frac{1}{T} \int_{t_0}^{t_0+T} f(t) \cdot e^{-i \frac{2 {\pi} nt}{T} }dt &n=0, \pm 1, \pm 2, \cdots

\end{aligned} \right.

\]

性质

收敛性

在闭区间上满足狄利克雷条件的函数表示成的傅里叶级数都收敛。狄利克雷条件如下：

在定义区间上，\(x(t)\)需绝对可积；

在任一有限区间中，\(x(t)\)只能取有限个极值点；

在任何有限区间上，\(x(t)\)只能有有限个第一类间断点。

满足上述条件的\(x(t)\)傅里叶级数都收敛，且：

当\(t\)是\(x(t)\)的连续点时，级数收敛于\(x(t)\)

当\(t\)是\(x(t)\)的间断点时，级数收敛于\(\frac{1}{2} \left [x(t^-)+x(t^+) \right ]\)

正交性

所谓的两个不同向量正交是指它们的内积为0，这也就意味着这两个向量之间没有任何相关性，例如，在三维欧式空间中，互相垂直的向量之间是正交的。三角函数族的正交性用公式表示出来就是：

\[

\left\{ \begin{aligned}

&\int_0^{2 \pi} \cos(mx) \cdot \cos(nx) dx =0 \qquad (m \ne n) \\[2ex]

&\int_0^{2 \pi} \sin(nx) \cdot \sin(nx) dx = \pi \\[2ex]

&\int_0^{2 \pi} \cos(nx) \cdot \cos(nx) dx = \pi

\end{aligned} \right.

\]

奇偶性

奇函数\(f_o(
