本文详细介绍了滑轮系统的基本原理，包括定滑轮和动滑轮的区别，以及四种典型的滑轮系统：1:1、1:2、1:3和1:4的比例。在RFEM中，通过定义连续的多段线和杆件来模拟滑轮索，利用强制节点变形来计算绳索拉动距离。同时，文章提供了相关模型的下载链接，便于读者深入理解和应用。
知识库滑轮系统 | 分类和建模
本文介绍了滑轮系统的基本原理和在 RFEM 中的建模方法。
不同的滑轮系统
起源
早在 2500 多年前，人们在建筑领域里就开始使用起重机械。自首次使用至今，起重机械一直在不断发展。为了在没有发动机的情况下移动重物，当时的人们使用了滑轮系统。其中的一些简单而巧妙的基本原理至今仍在使用。
什么是滑轮系统？
滑轮系统是由绳索和至少一个滑轮构成的组合结构，用来提升重物。通过使用多个滑轮，可以达到省力和改变用力方向的目的。滑轮分为定滑轮和动滑轮。轴的位置固定不动的滑轮称为定滑轮。反之，轴的位置随被拉物体一起运动的滑轮称为动滑轮。绳索的拉动位移越大，越省力。
四种典型滑轮系统

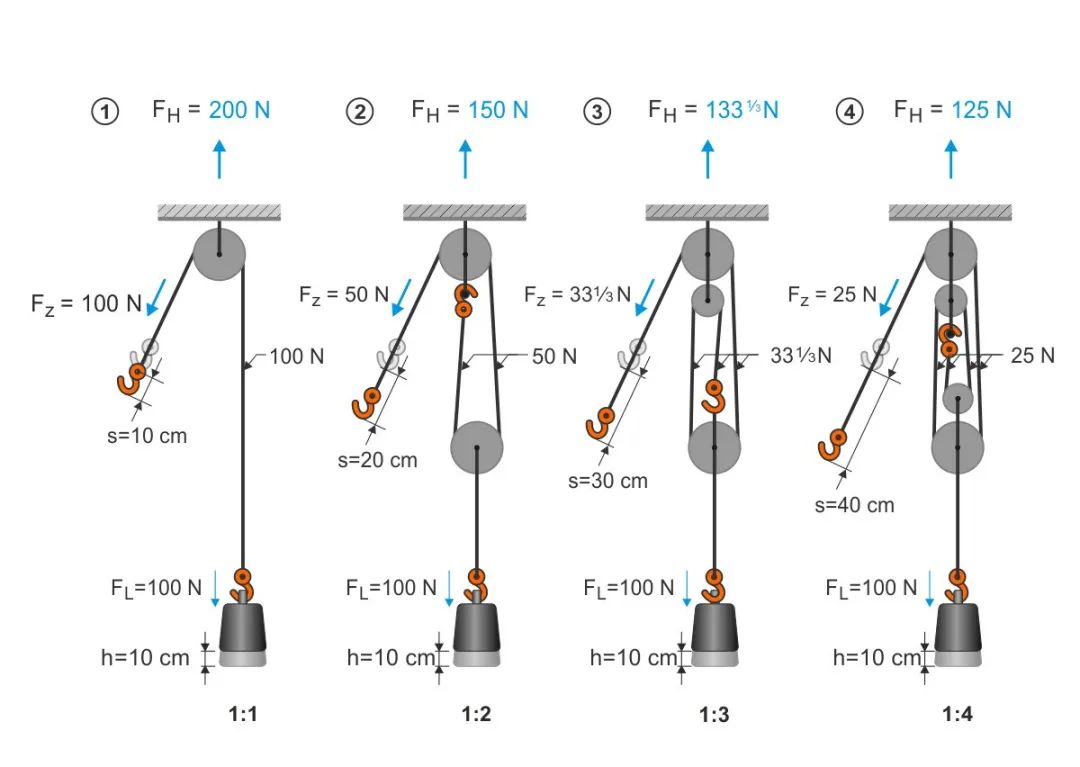

下面介绍了四种滑轮系统。文章下方附上模型下载链接。在模型文件中，为了方便理解，分别有接近真实的结构模型和与其相对应的原理模型。
对于每种系统，都显示如何将 G = 100 N 的重物提升 u = 100 mm 的高度。
其中：
F ... 提升重物所需要的力，对应于 RFEM 模型中的左下支座
n ... 承重绳索的段数
Δl... 将重
