origin tangent插件_如何用origin绘制多条切线

之前我们做了如何用origin绘制切线的图文，有时候需要在同一个曲线中绘制多条切线，如何操作，常用的办法有两个，一种输入代码自动生成(代码后台回复代码下载)，一种是上次使用的tangent(后台回复tangent获取，请注意，origin2016以后的版本请安装opx格式插件)插件法，操作如下(origin后台回复origin获取)。不想错过精彩教程，点击本页面最上方的“结构分析表征”，进入公众号主页，点击右上角的三个小点点，在弹出的界面点击“设为星标”。可以点击图文最下方的标签自动搜索类似公众号文章。查看其它教程可以进入公众号菜单栏浏览。

方法1.tangent插件法：

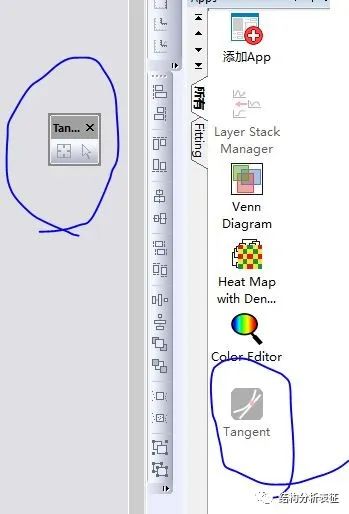

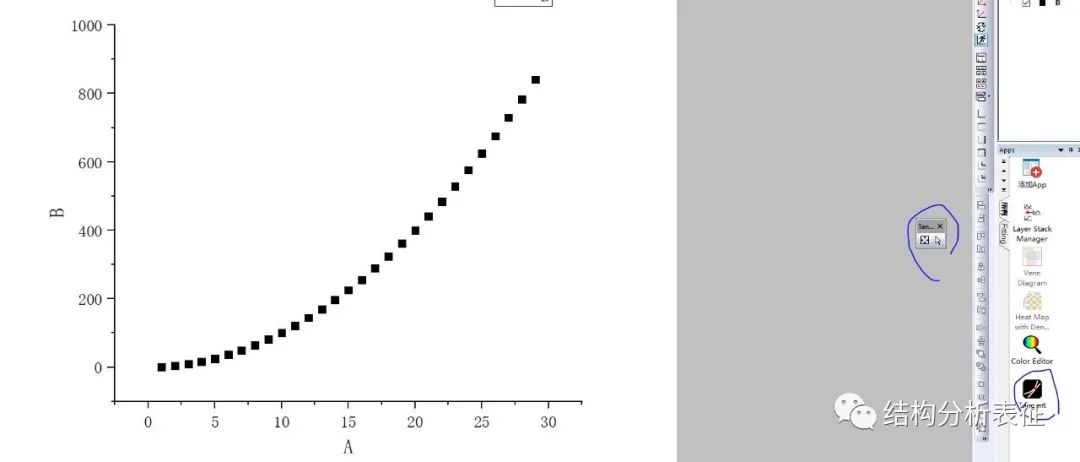

1.打开origin,出现以下图标代表tangent安装正确，未打开数据前，显示灰色，

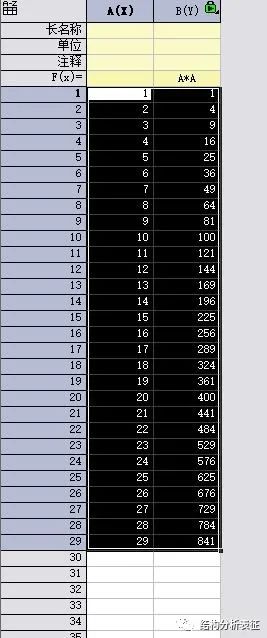

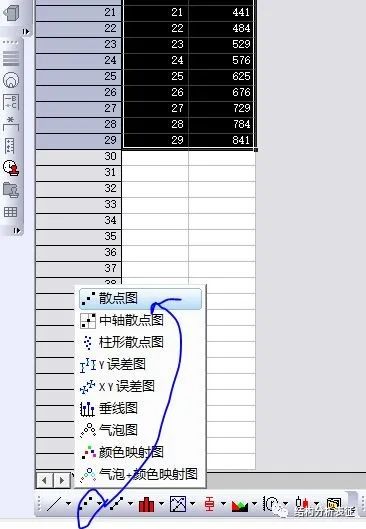

2.随机生成一个函数，点击生成散点图；

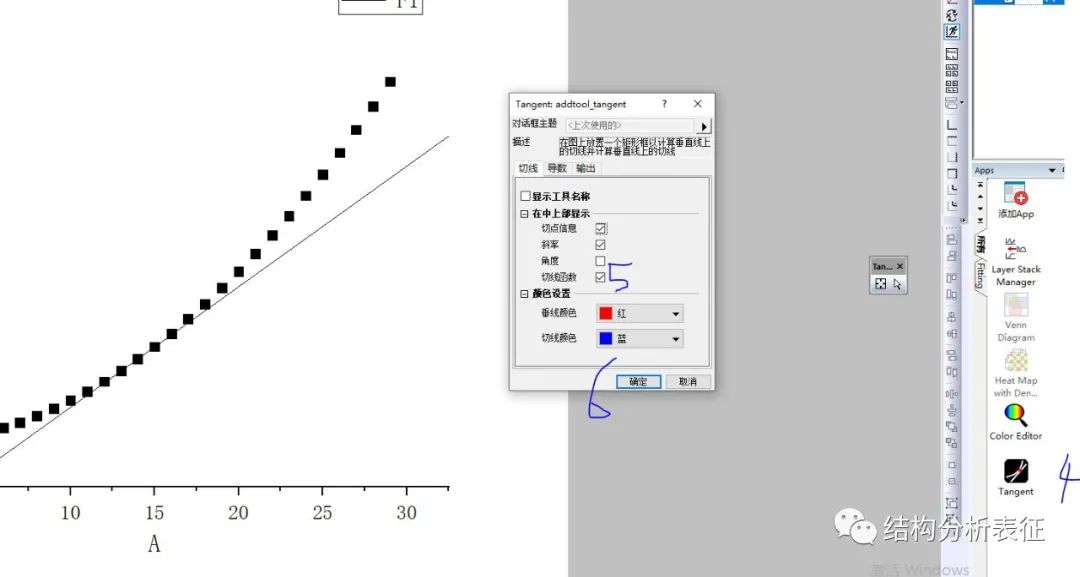

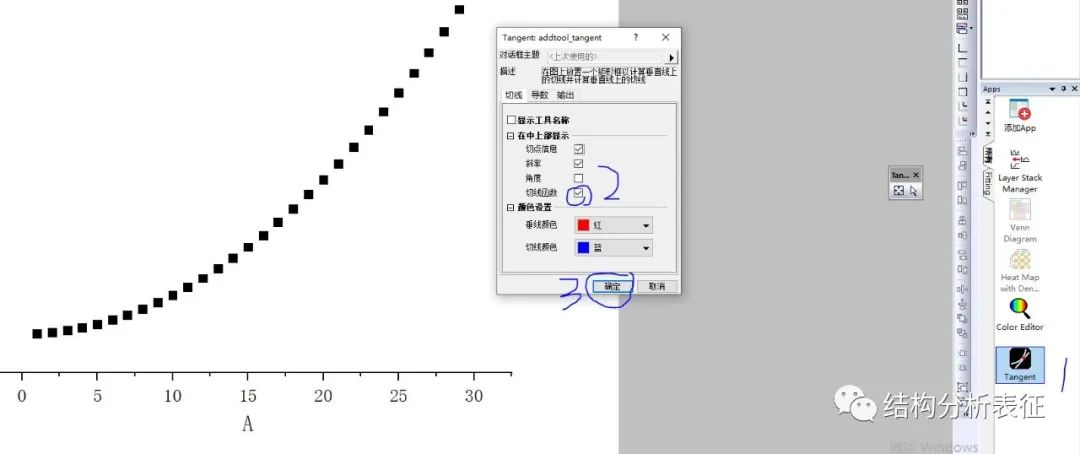

3.此时tangent按钮为亮色可点击状态，点击，跟上次操作一样，切线函数选项打勾，确定，即生成切线，

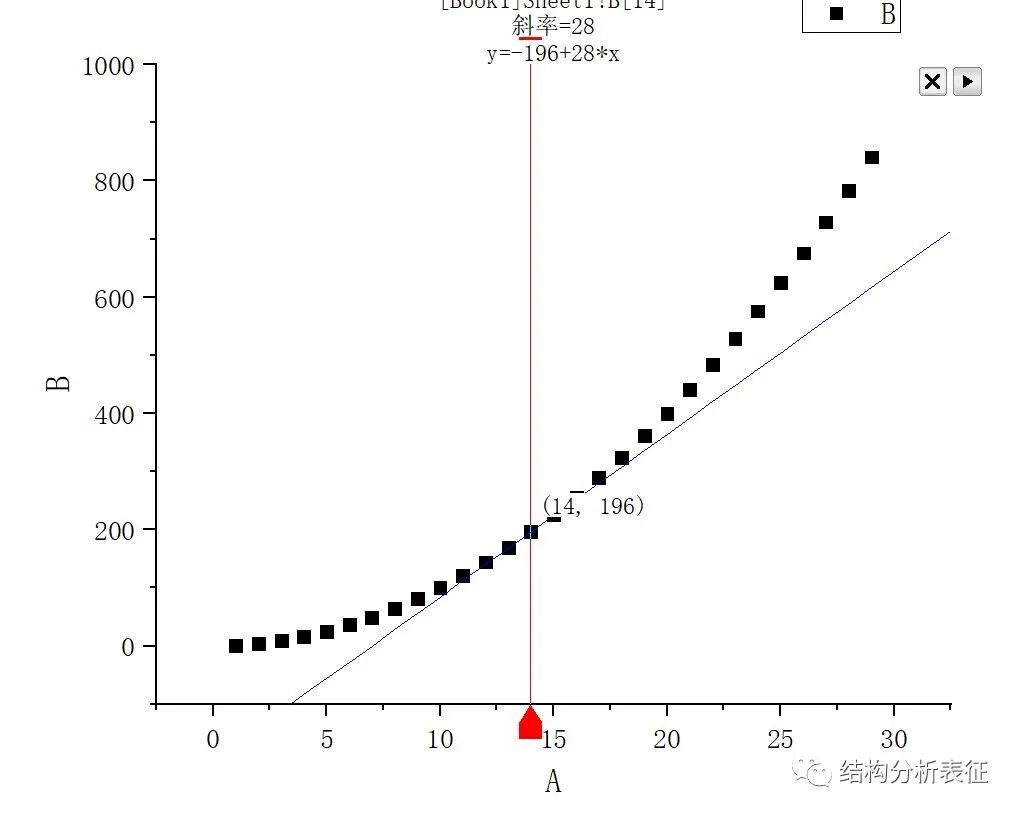

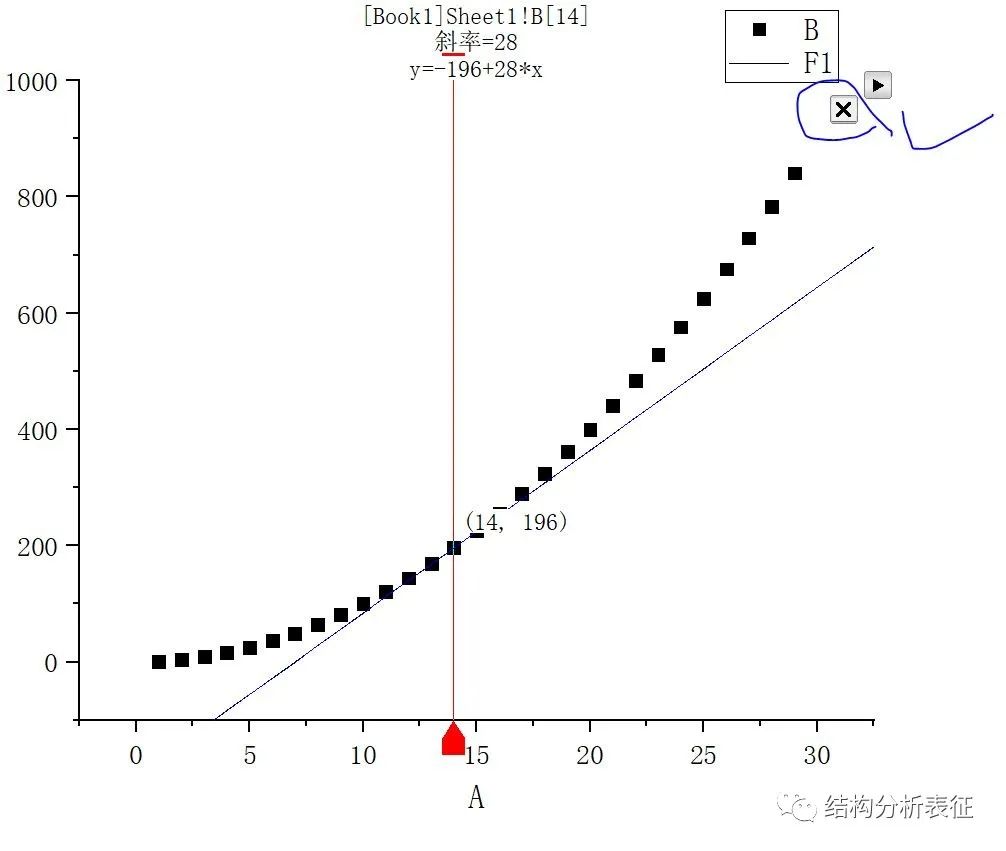

4.点中红色(颜色可自行选择)的竖线可以左右拖动选择需要生成切线的点，然后双击上方的切线函数，复制切线函数部分；

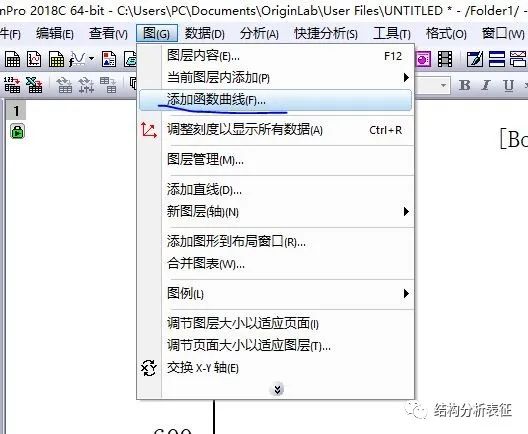

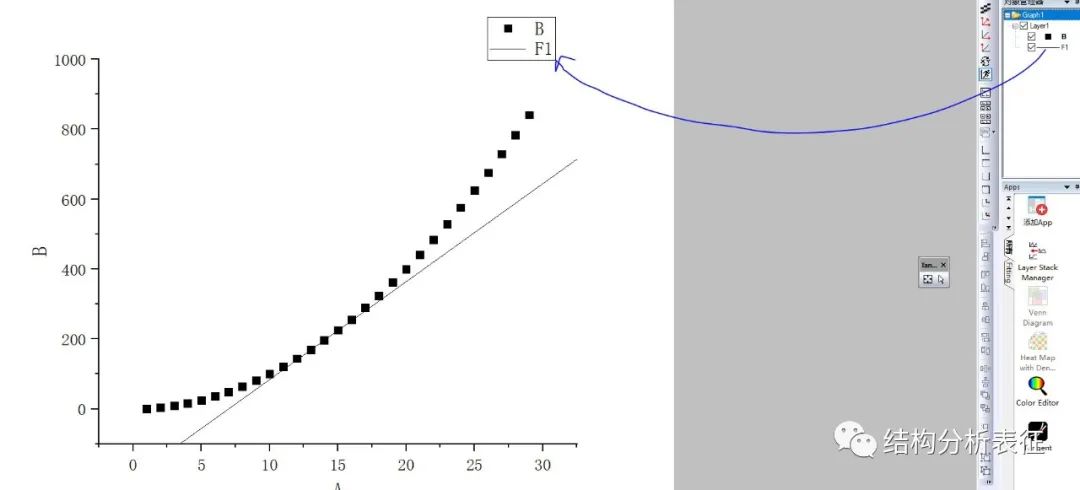

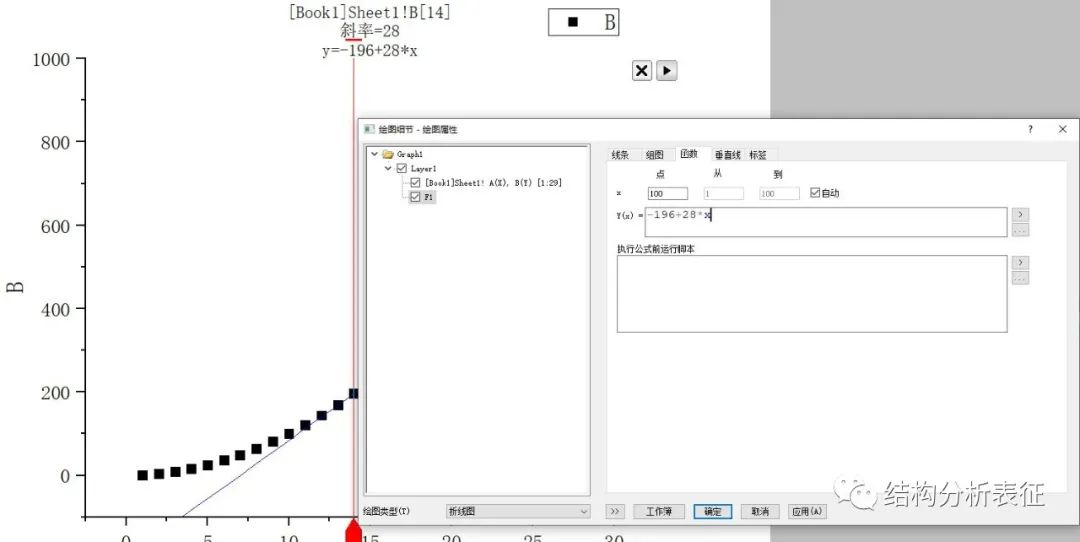

5.点击菜单栏图-添加函数曲线，将刚才复制的函数填进去，确定，点击图上的叉去掉tangent界面，一条切线就生成了；

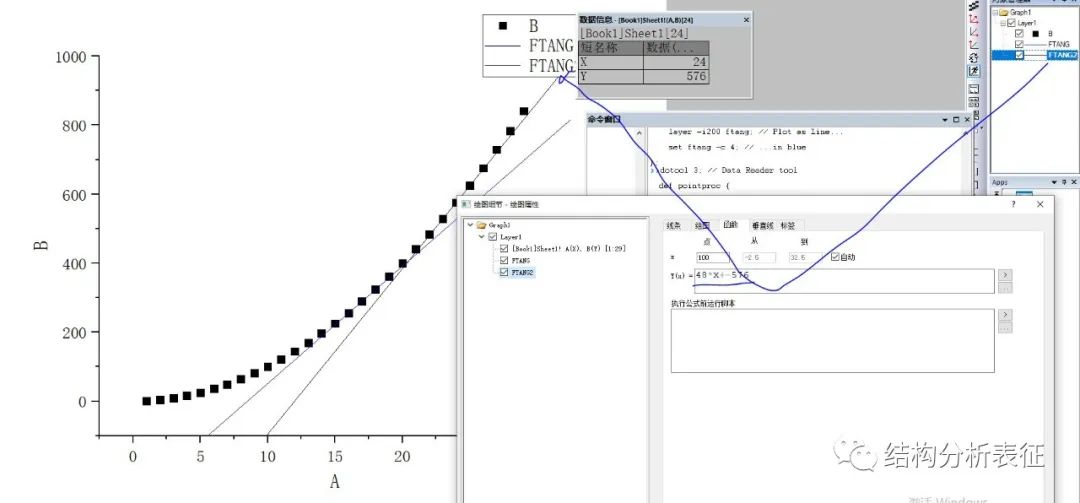

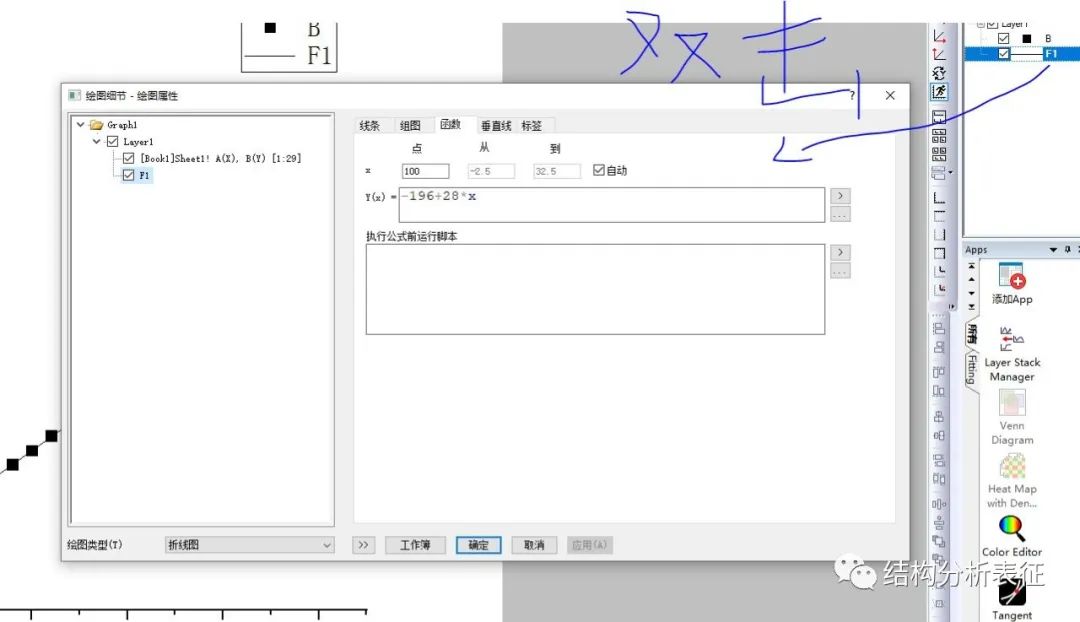

6.如果忘了切线函数，可以点击右侧的对象管理器，双击需要的切线查看切线函数，y=0，则可以得出切线与X轴的交叉位置，这样比屏幕位置读取要准；

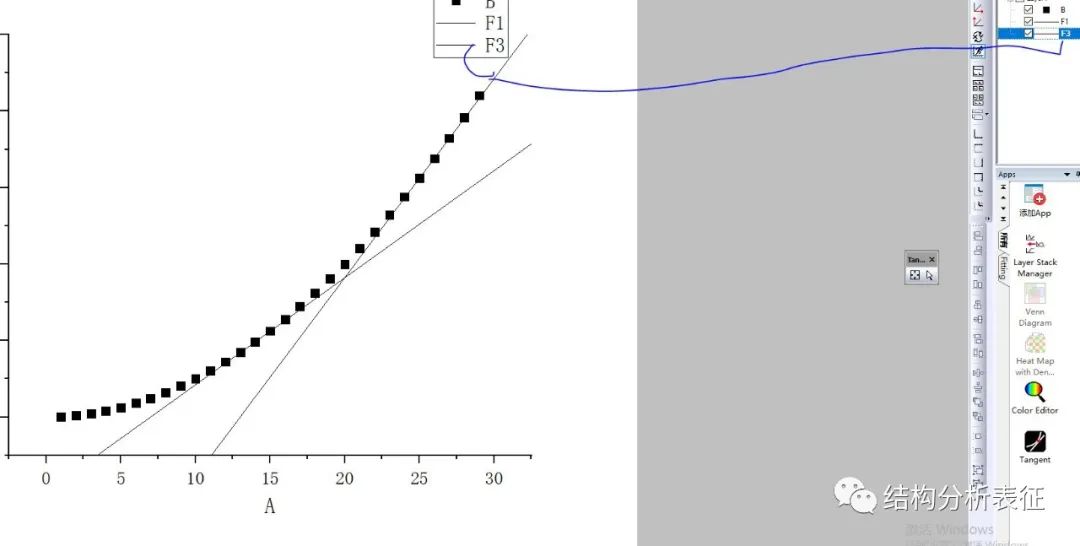

7.继续tangent操作，即可生成第二条切线：

方法2：代码法：

1.打开下载好的代码，复制整段的代码，

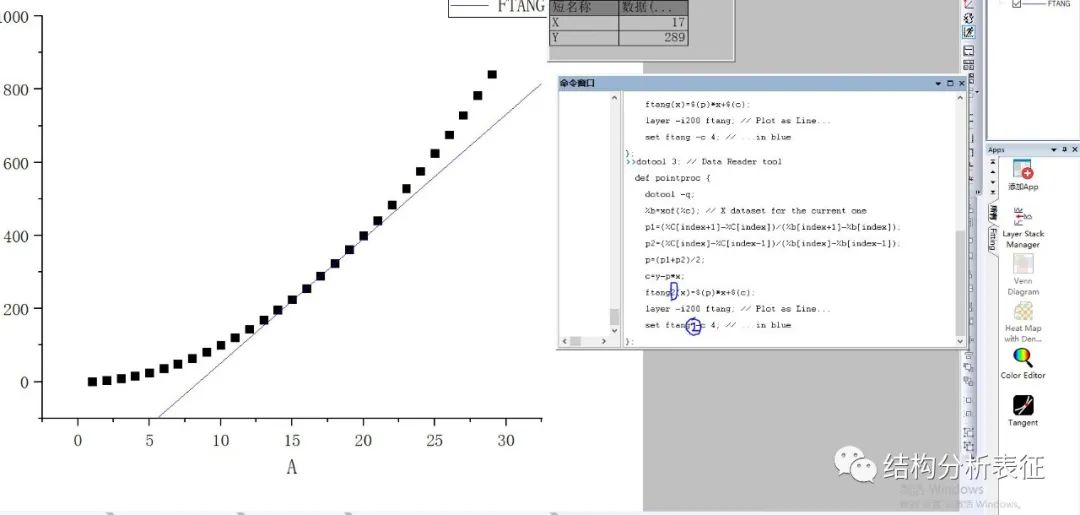

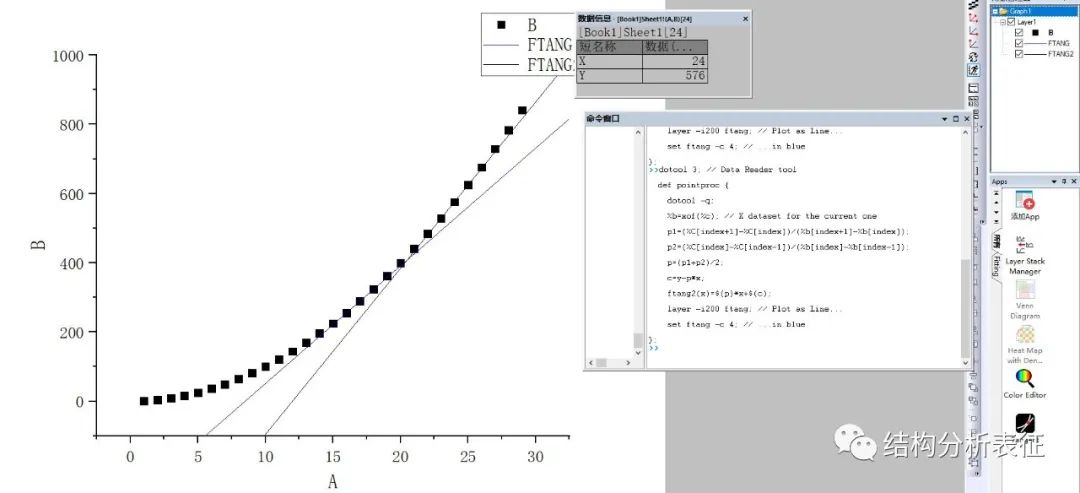

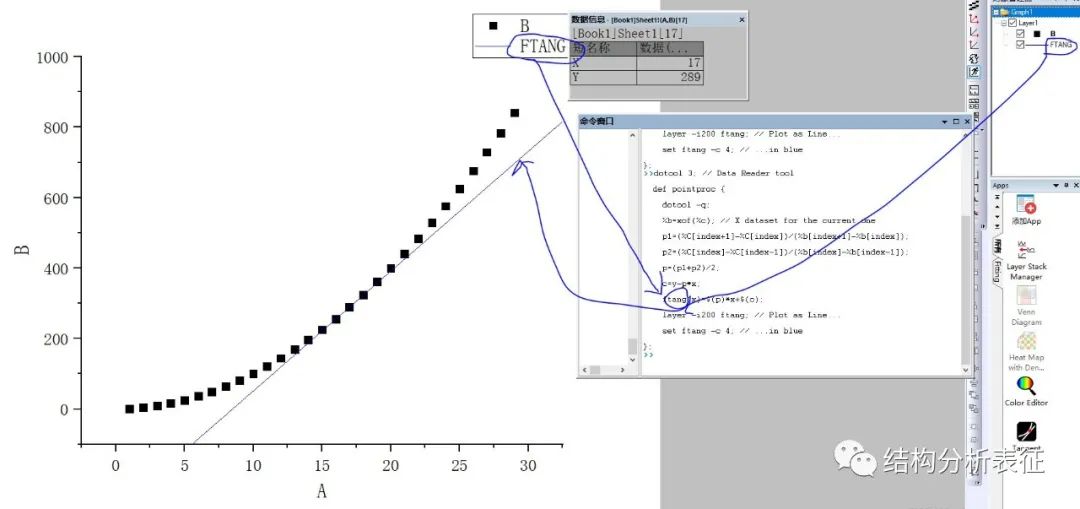

2.生成散点图后，按住alt+3调出origin代码输入界面，复制刚才的代码到对话框，注意复制完整，点击enter，光标变成田字格，双击需要生成切线的点，即可生成第一条切线；

2，继续粘帖代码，然后将ftang后面加2，即可生成第二条切线，加数字的目的主要是为了防止分不清是哪条切线，双击对象管理器即可查看切线函数，跟之前一样，设y=0,即可求出x值。
