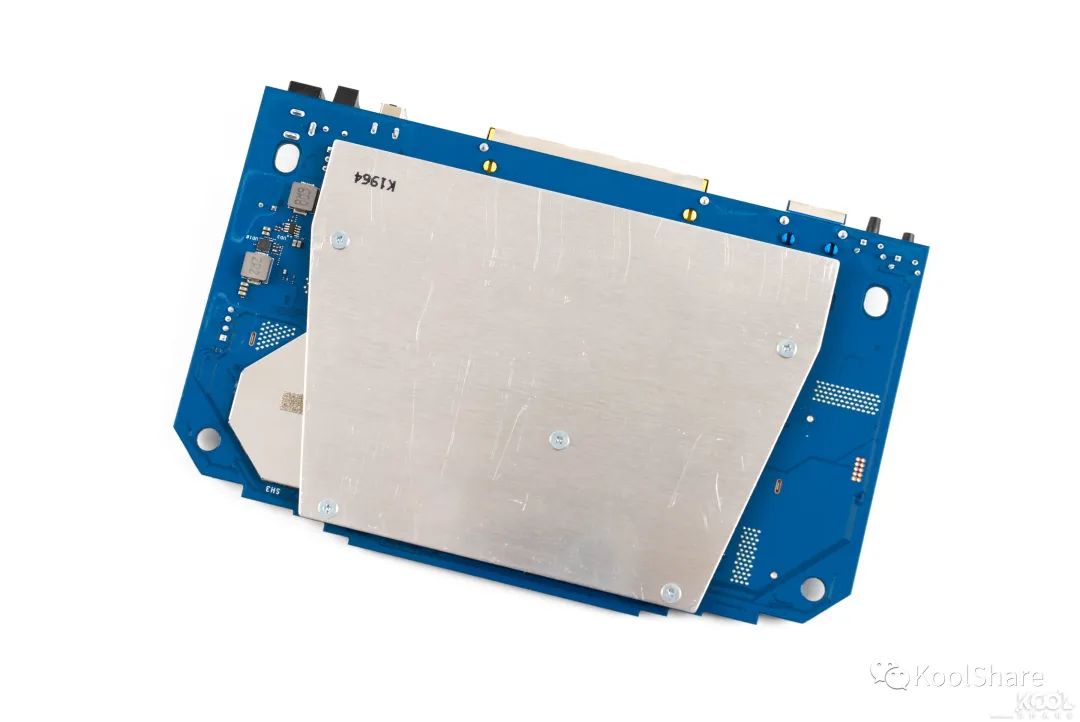

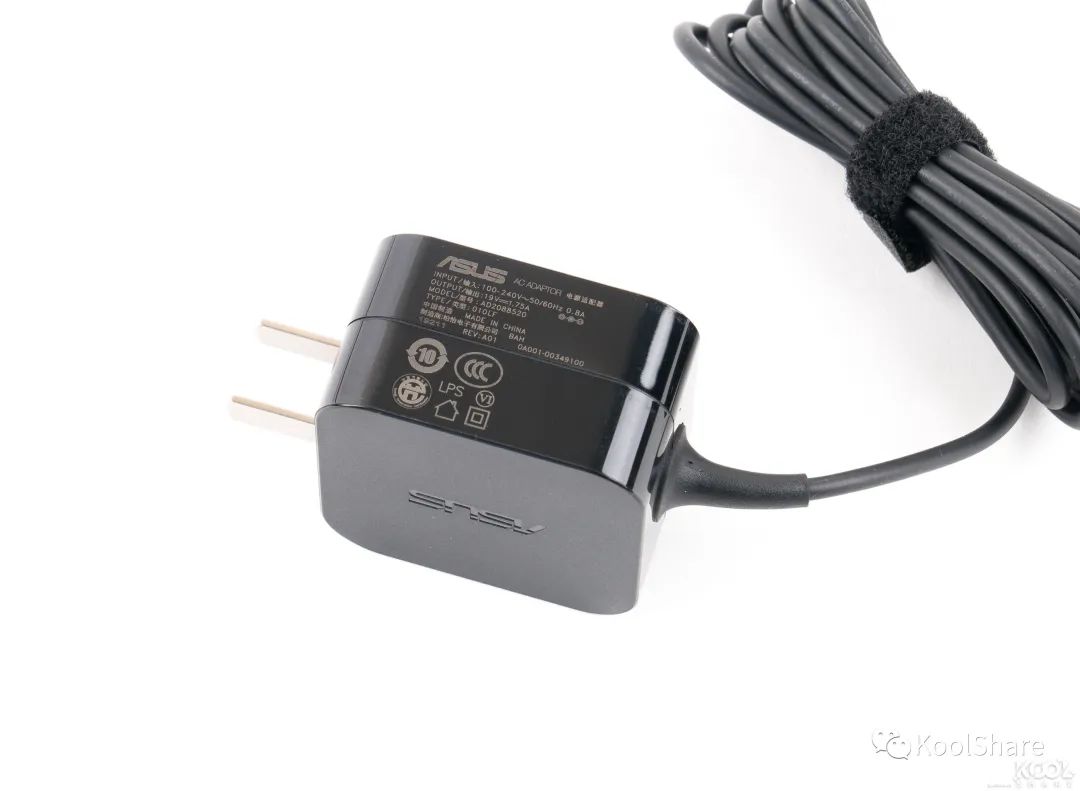

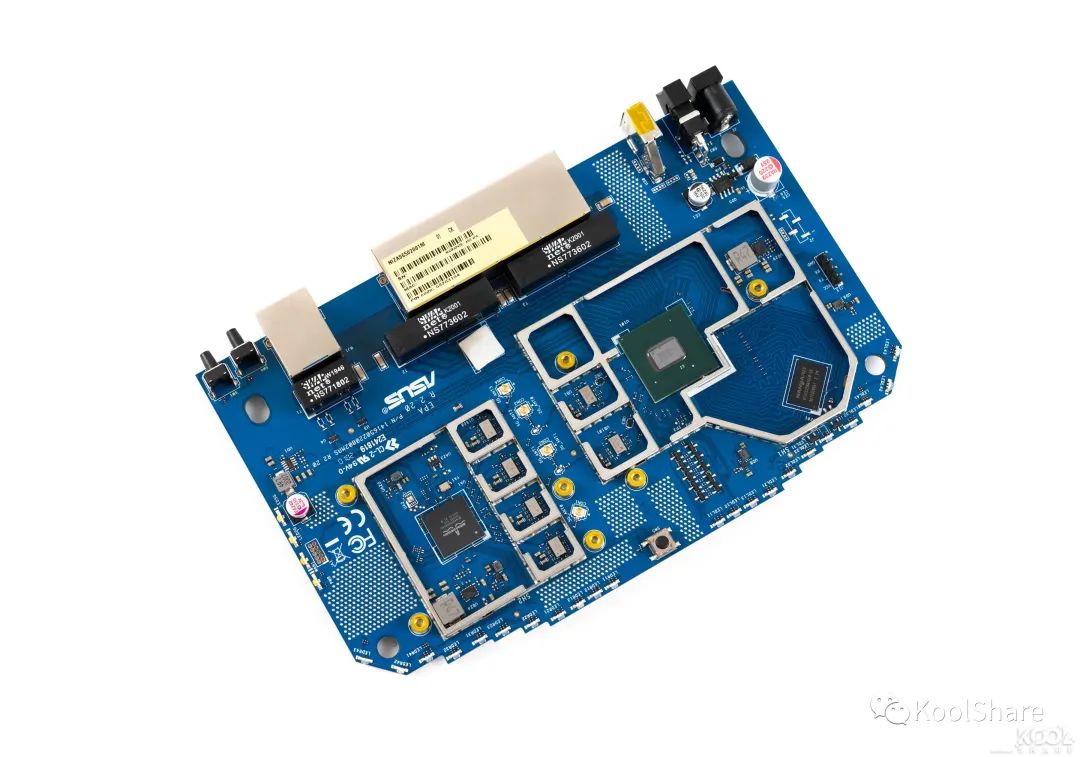

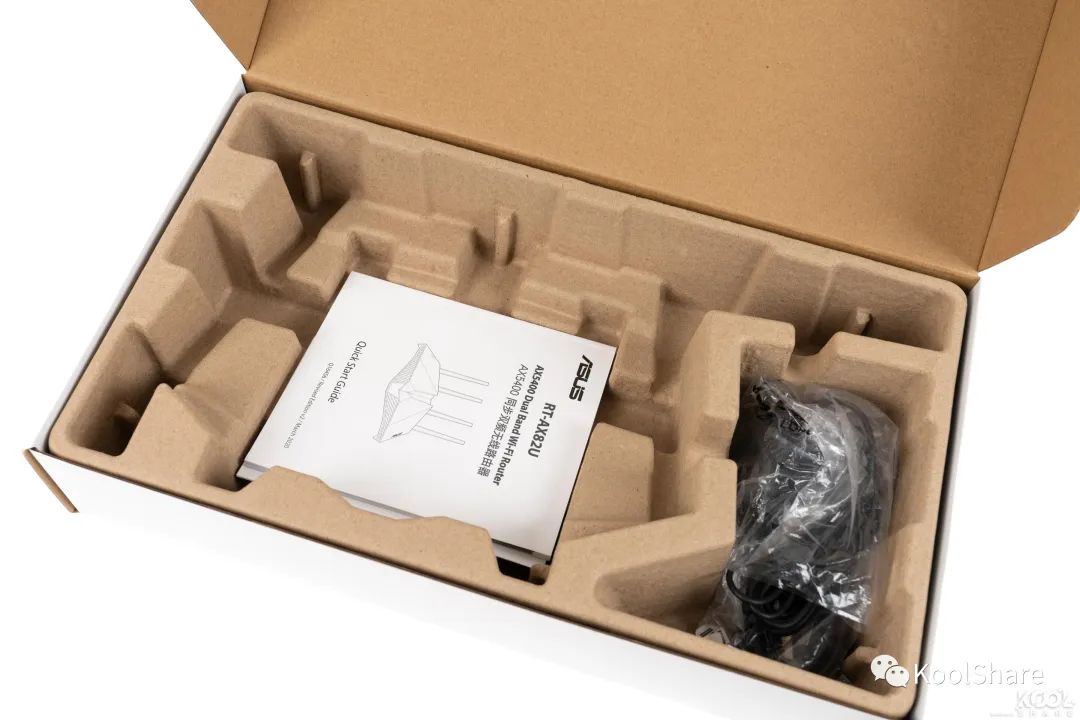

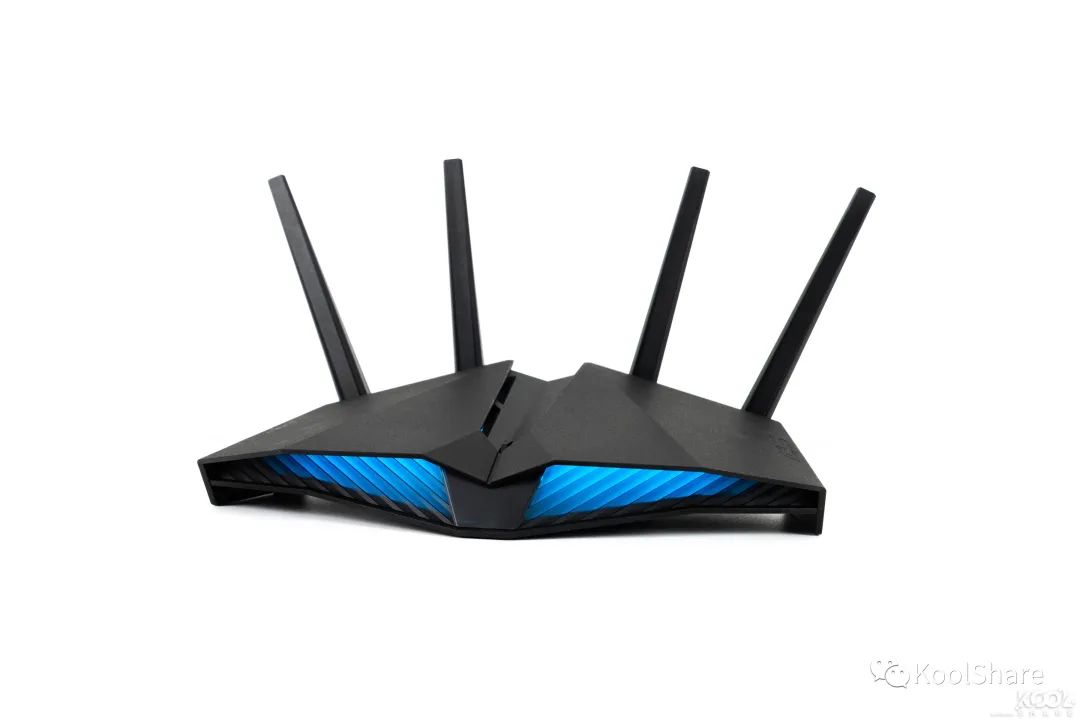

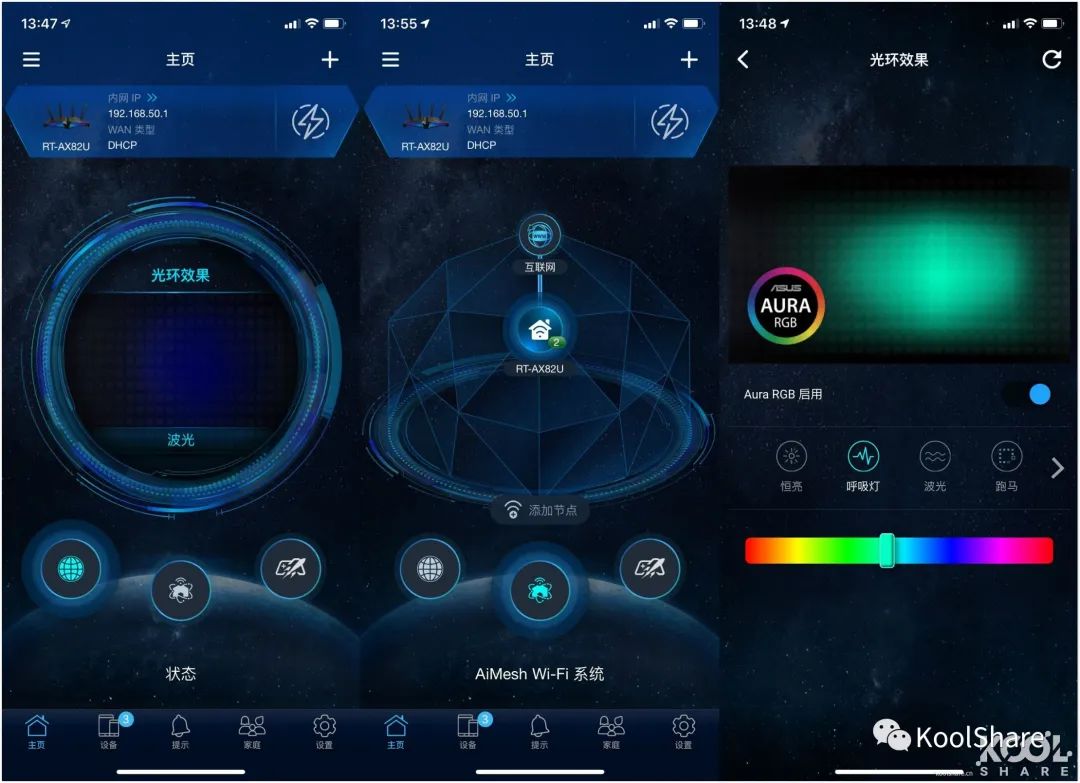

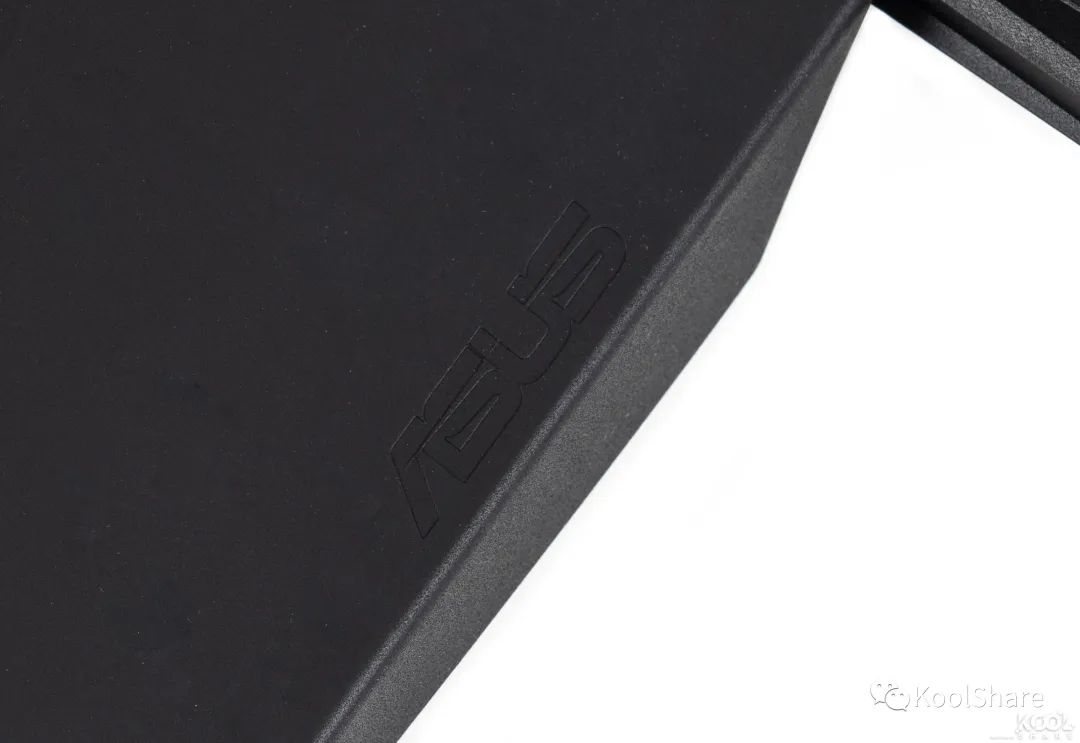

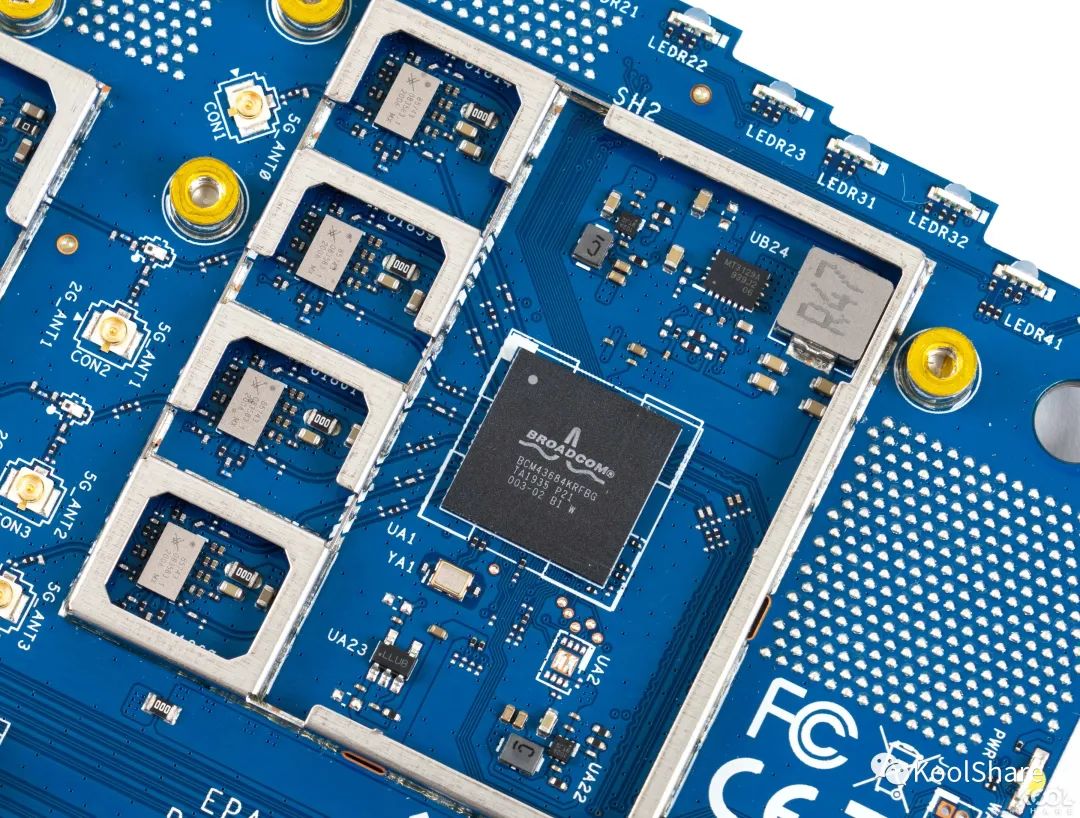

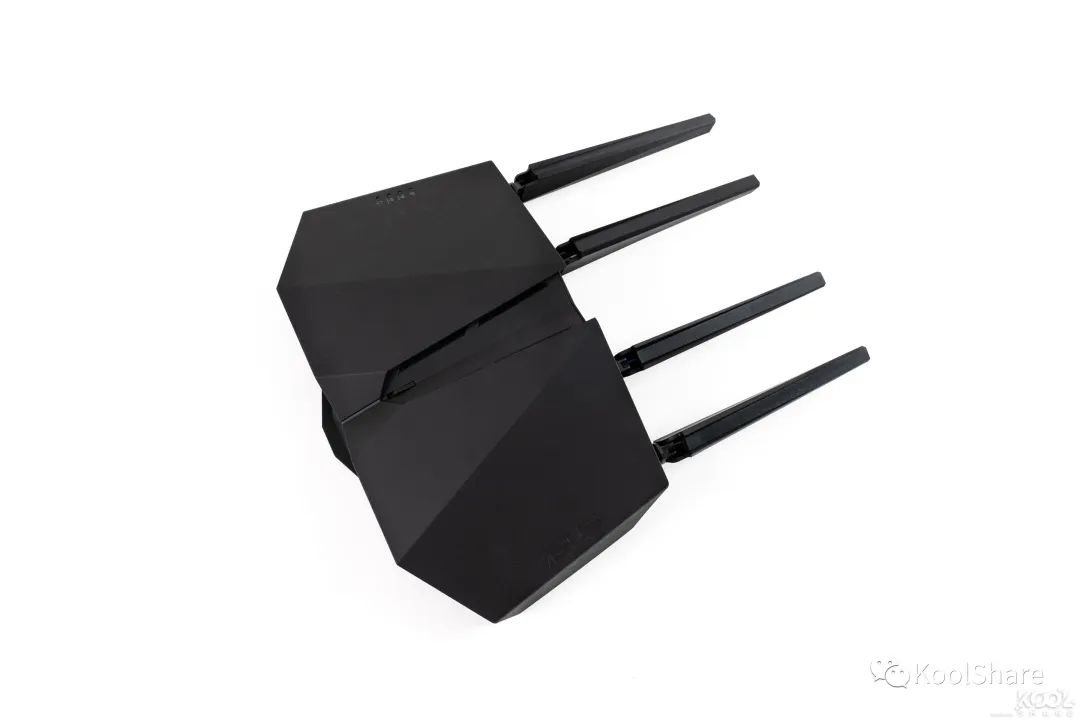

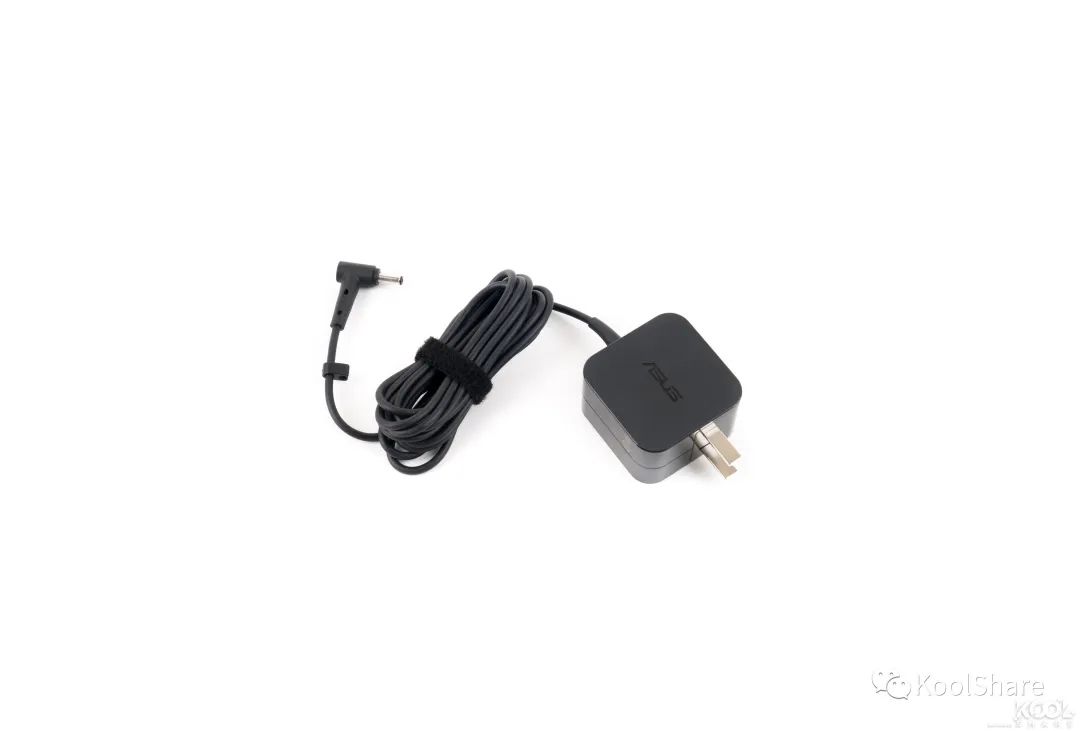

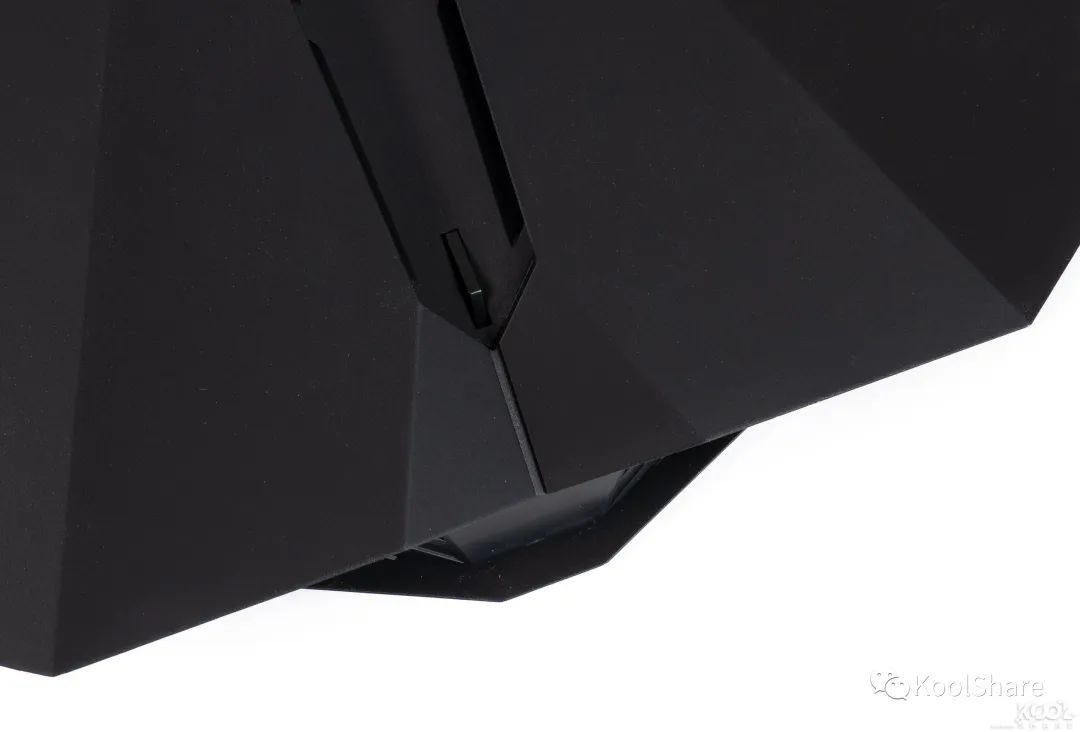

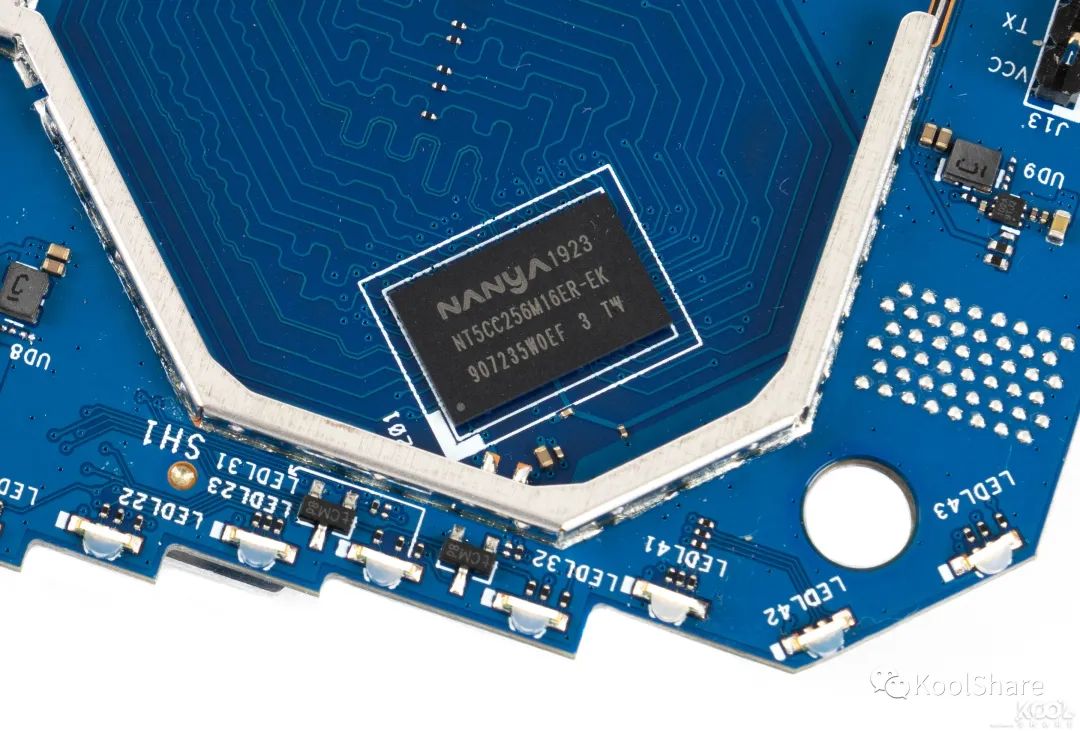

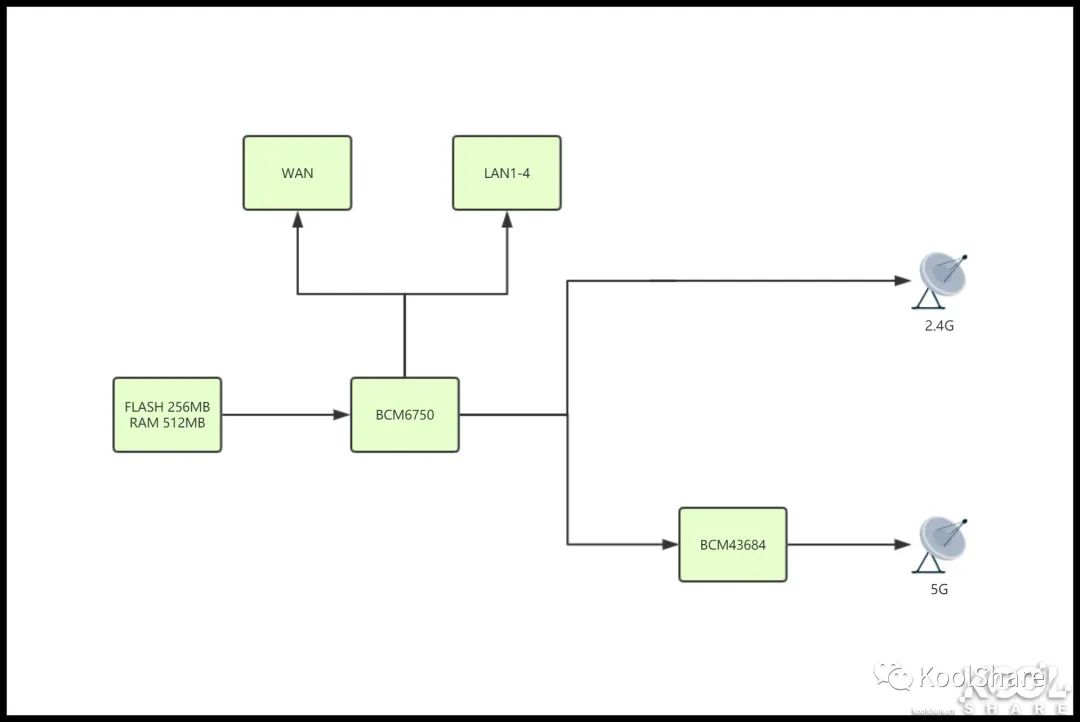

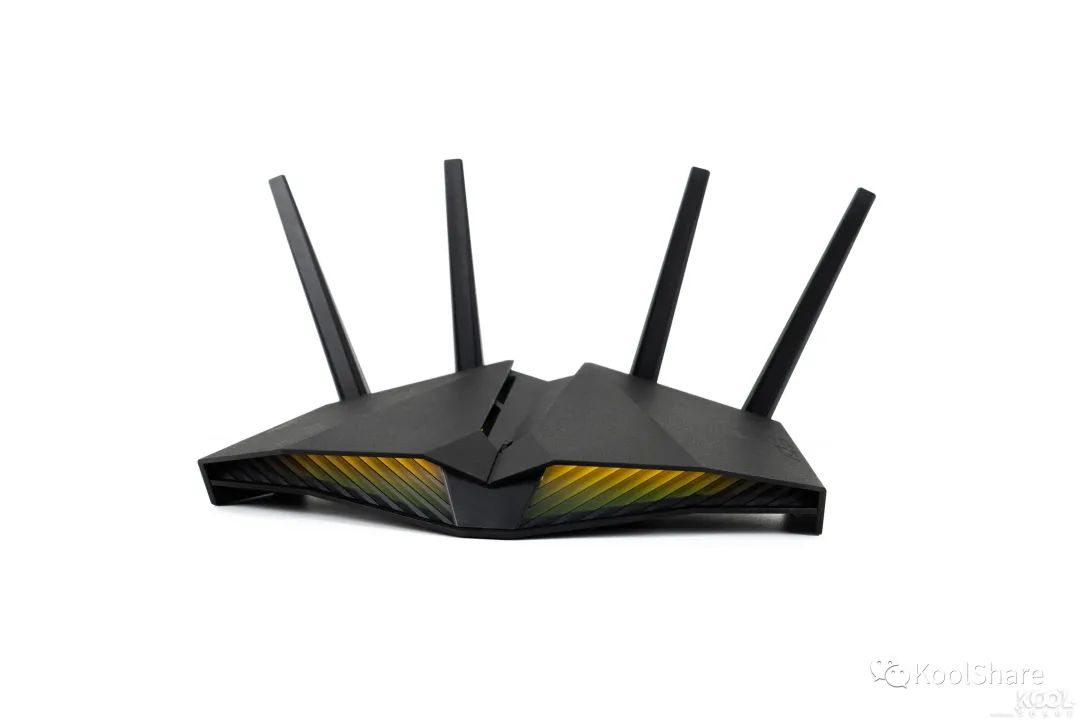

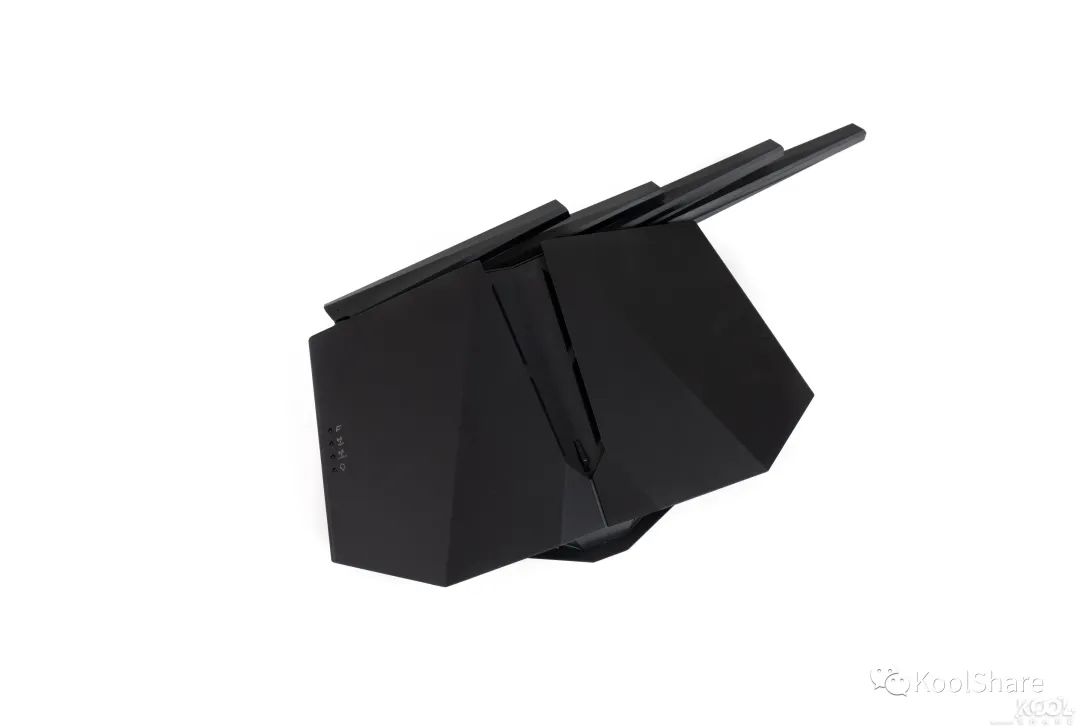

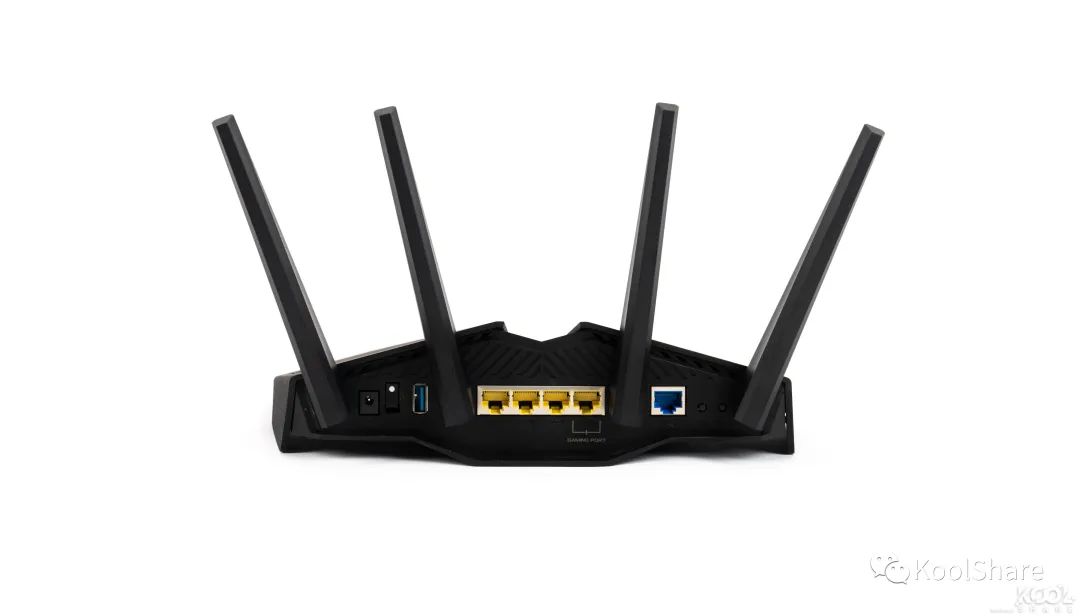

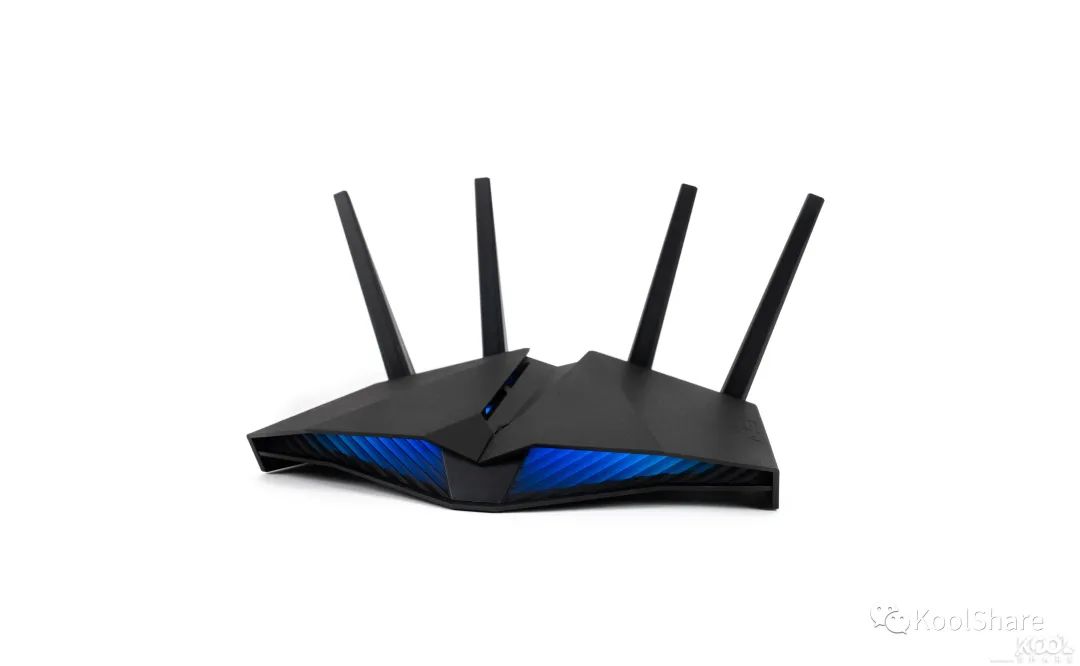

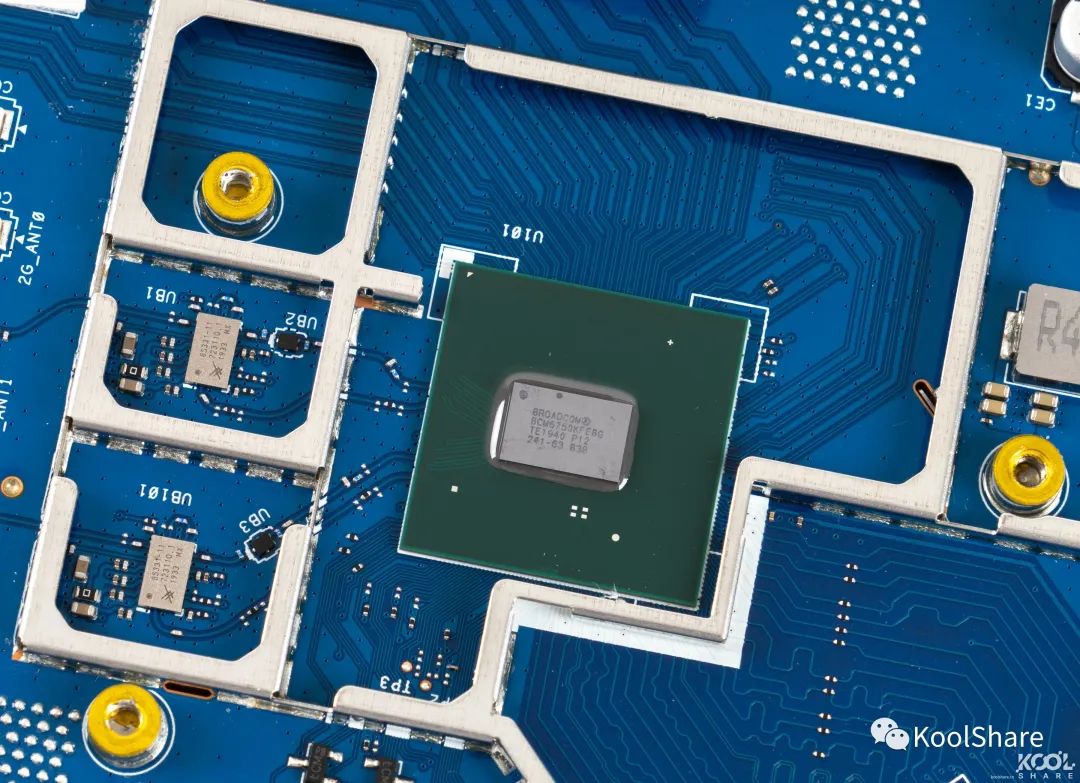

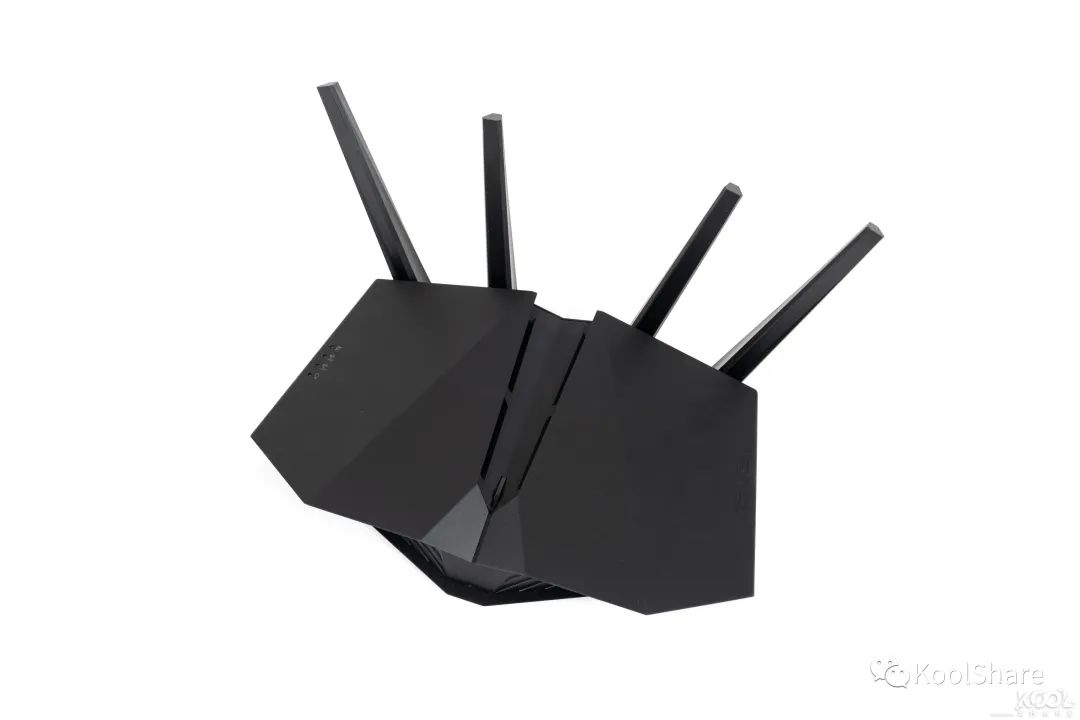

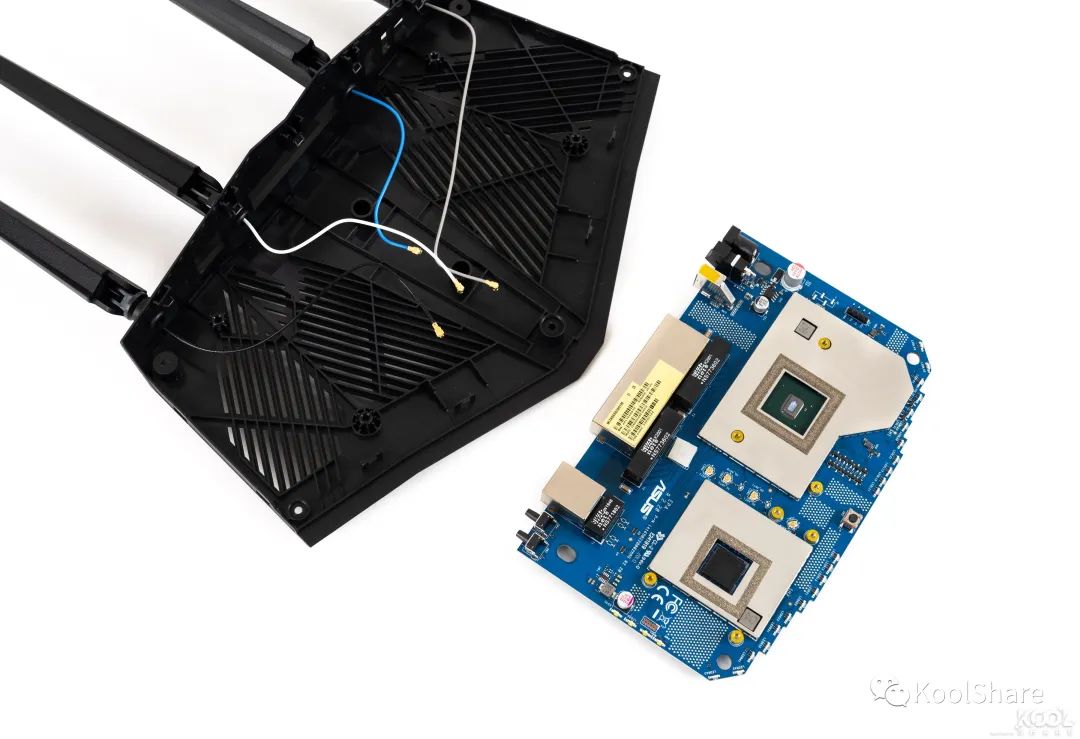

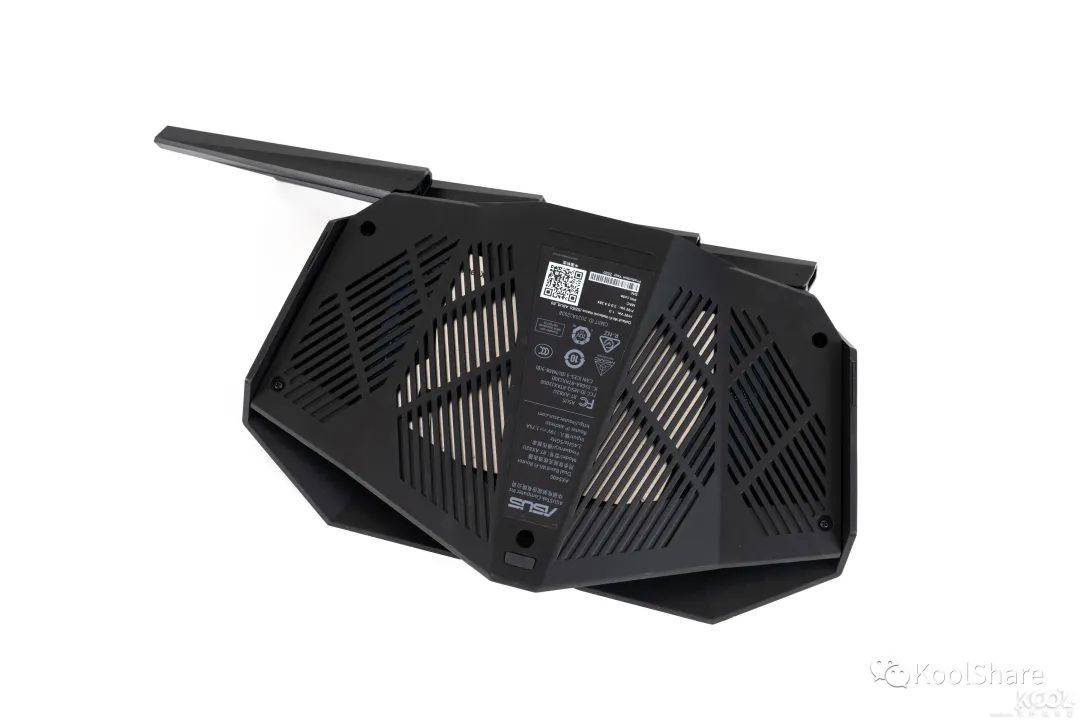

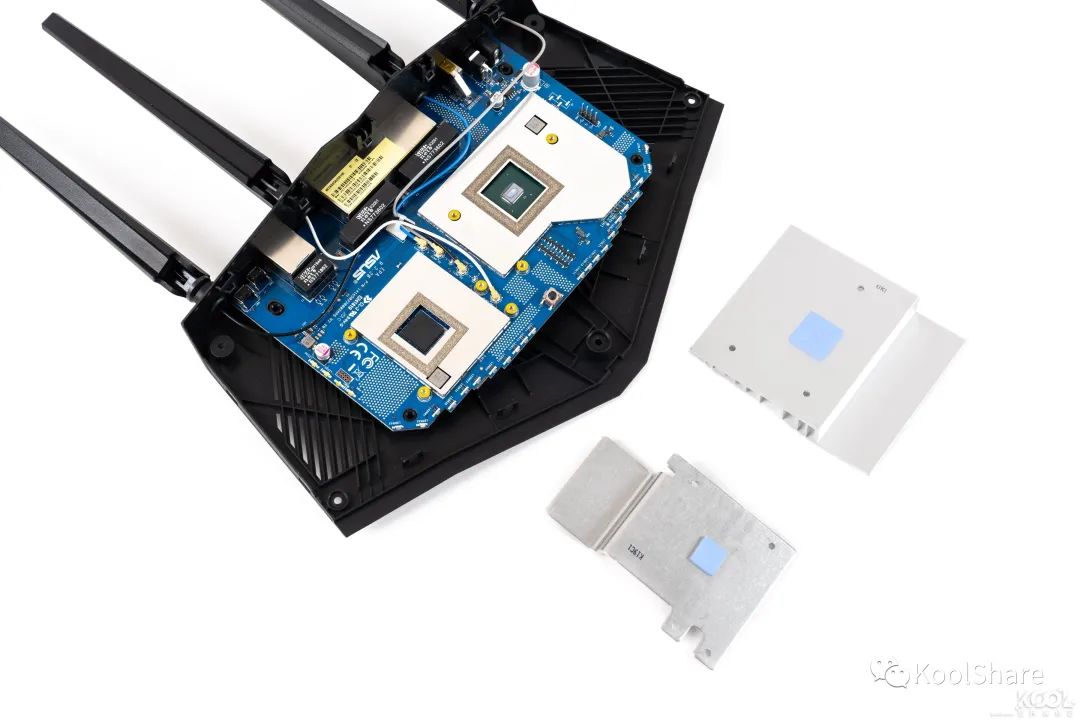

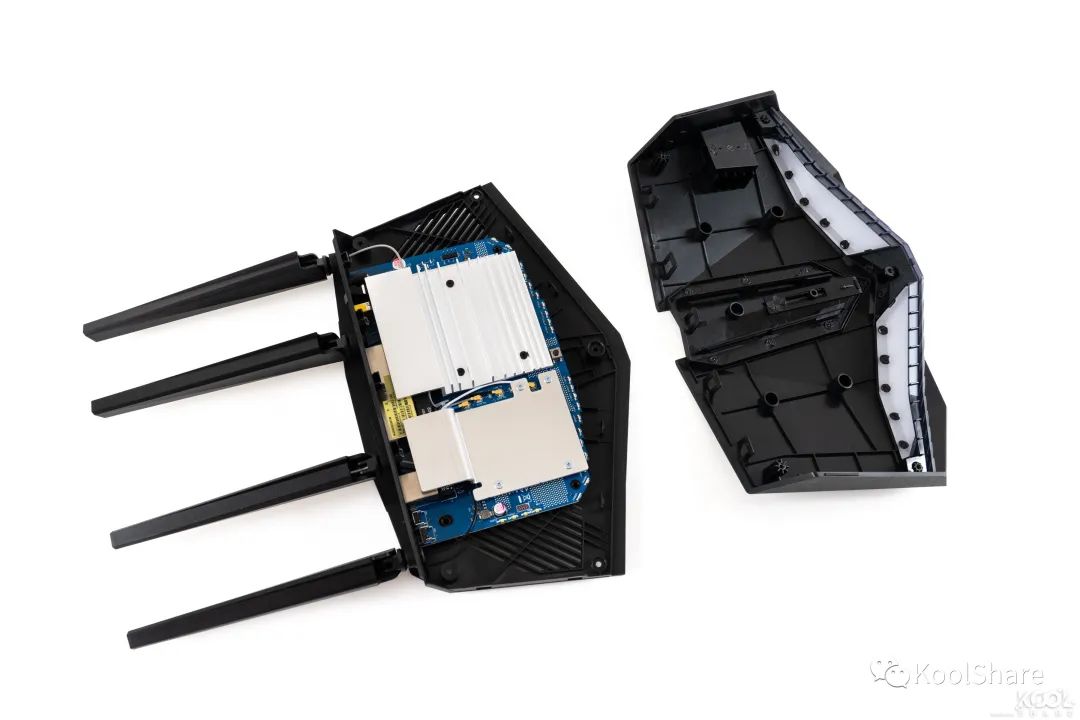

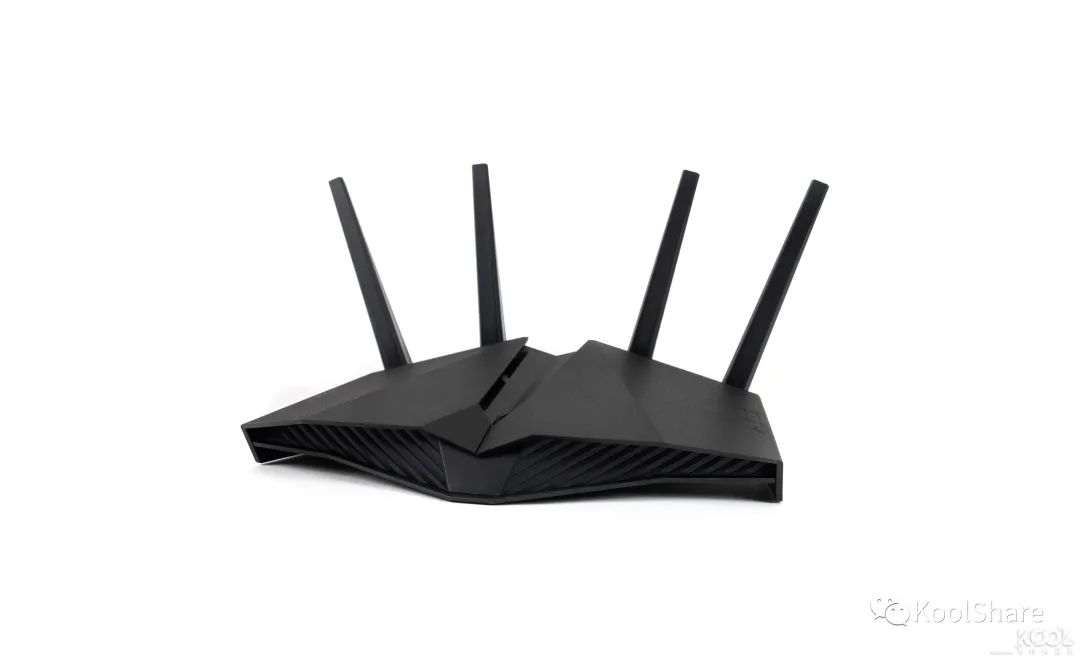

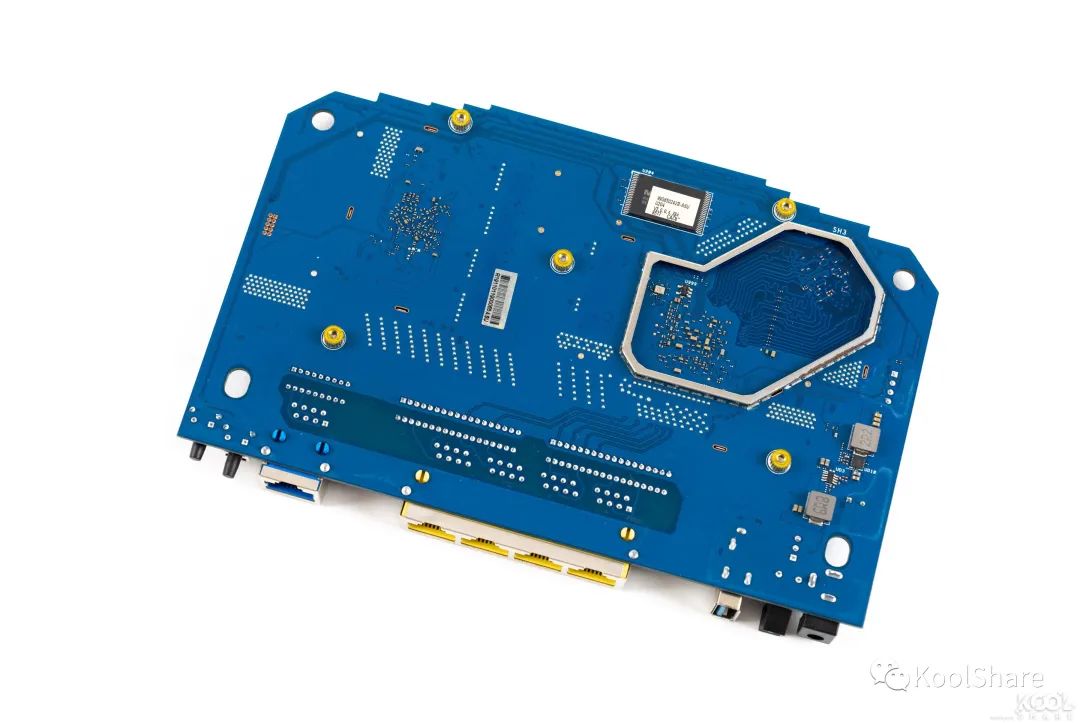

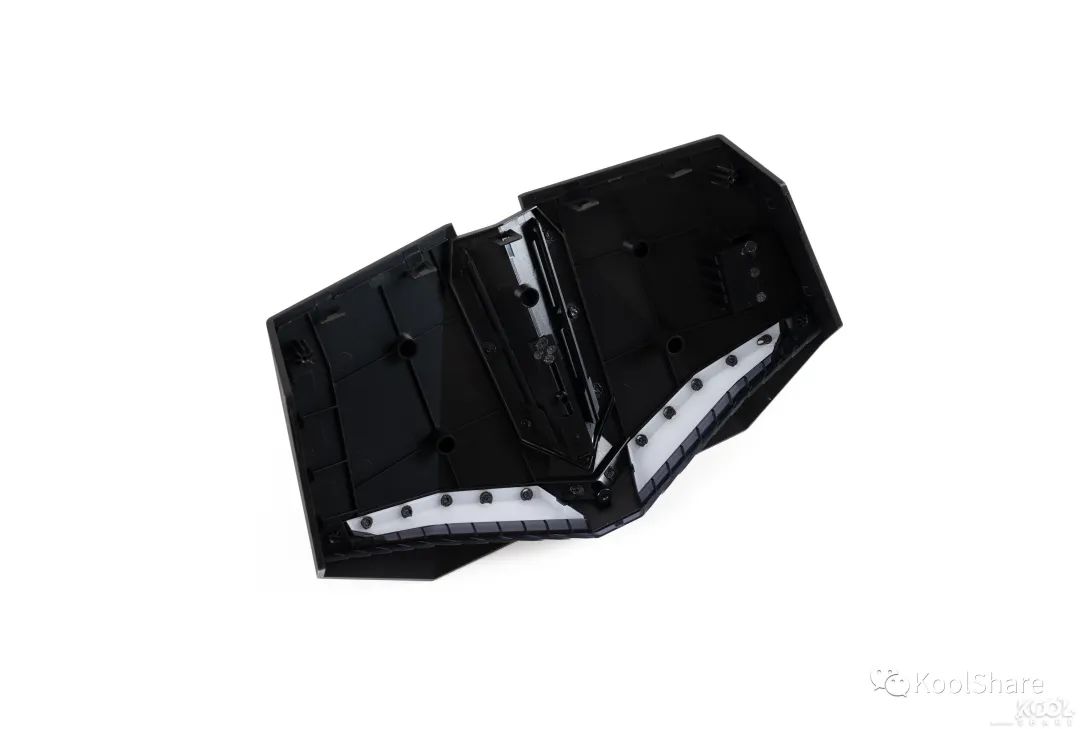

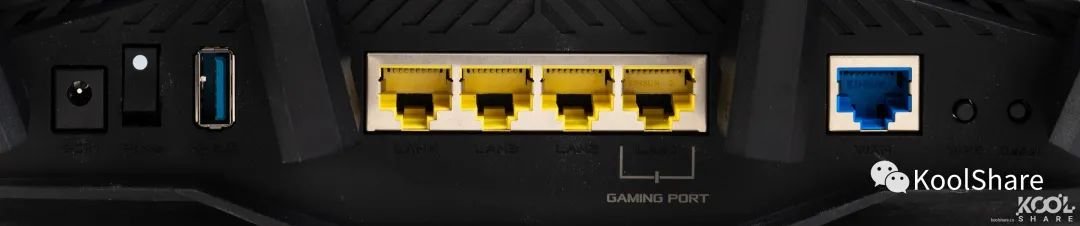

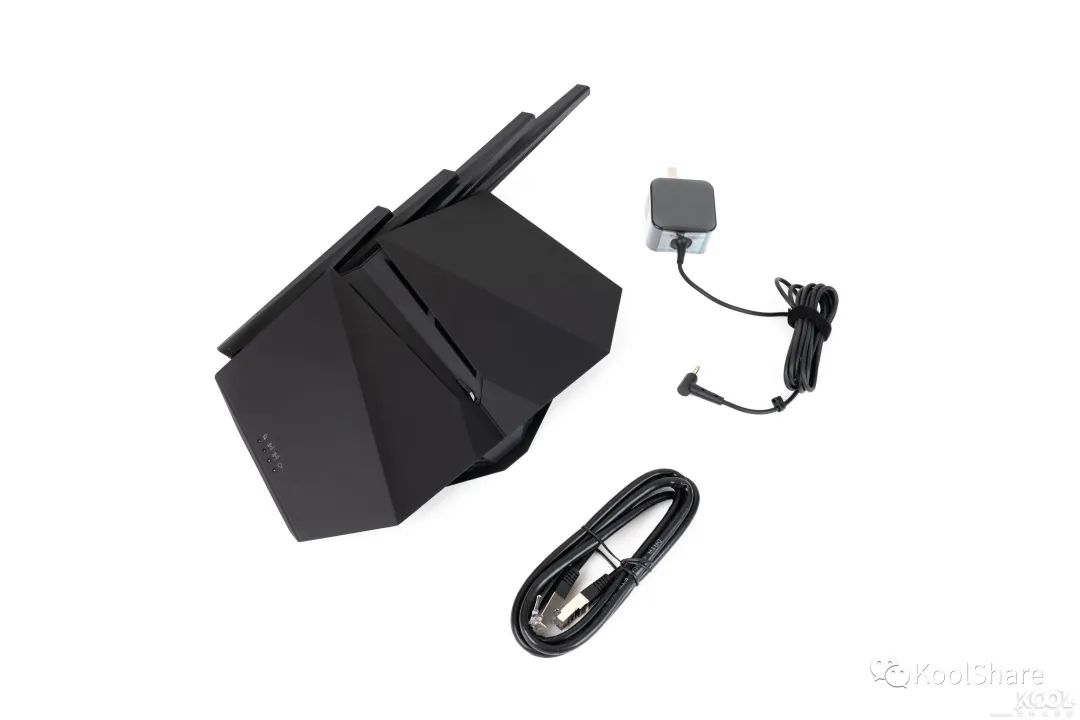

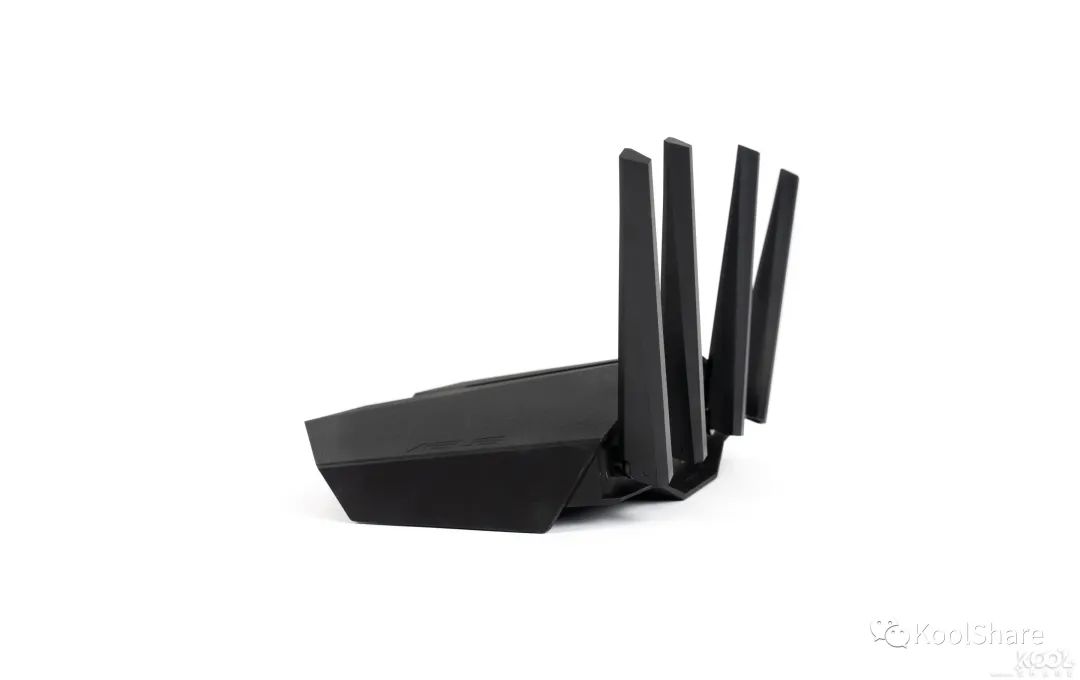

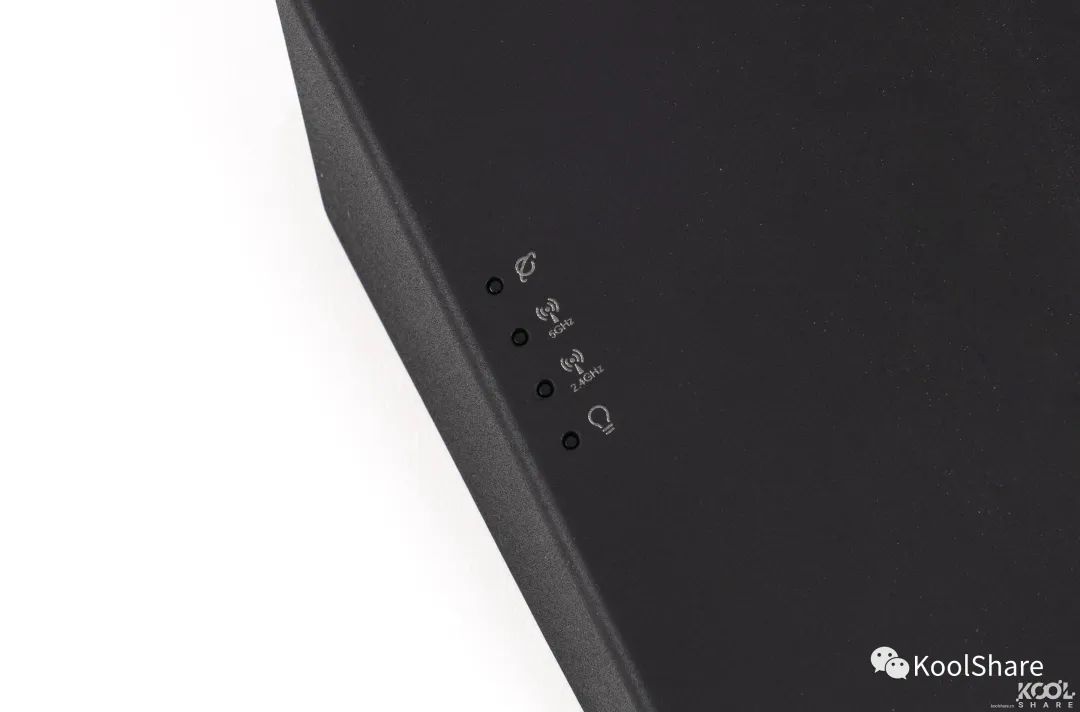

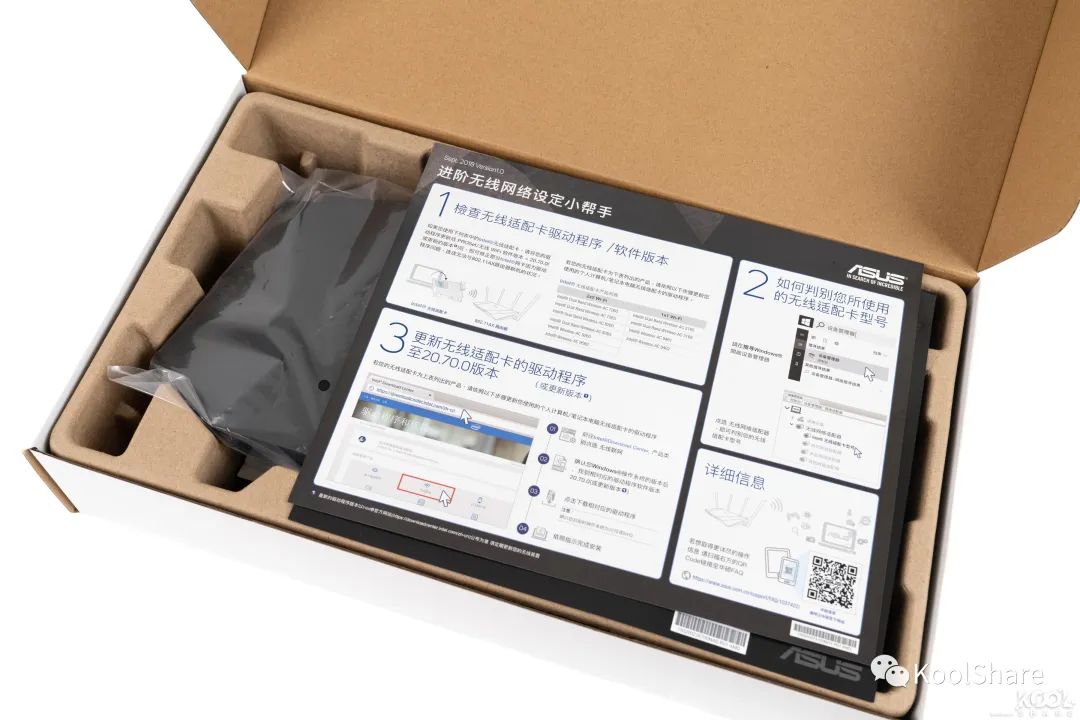

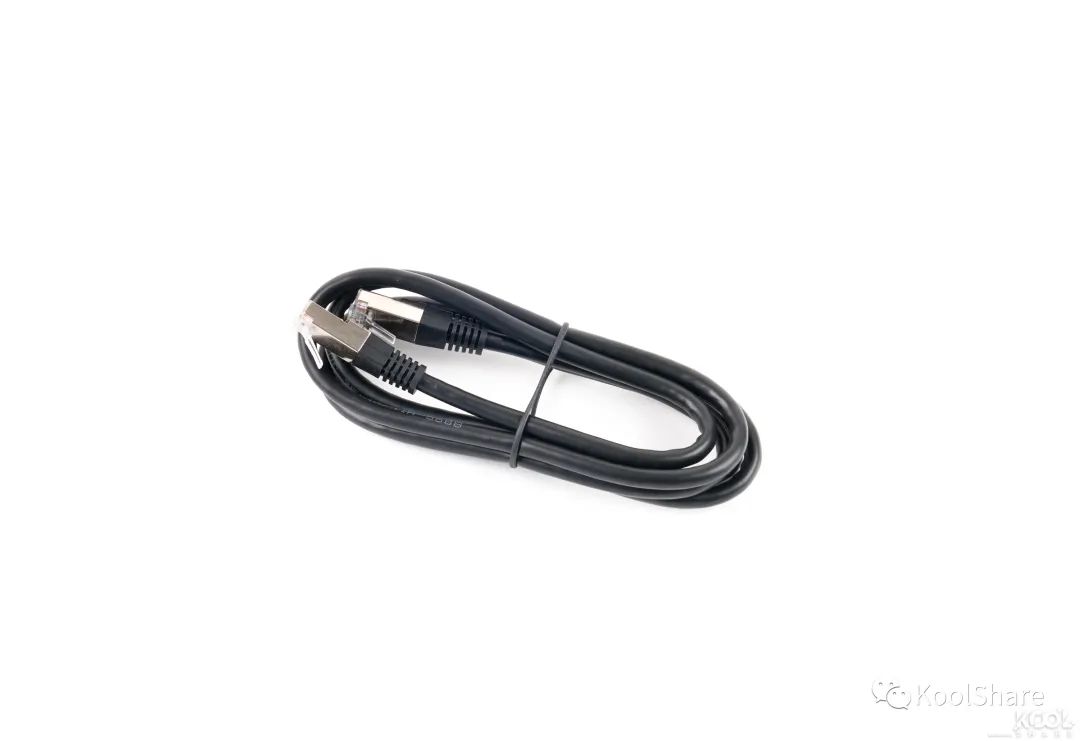

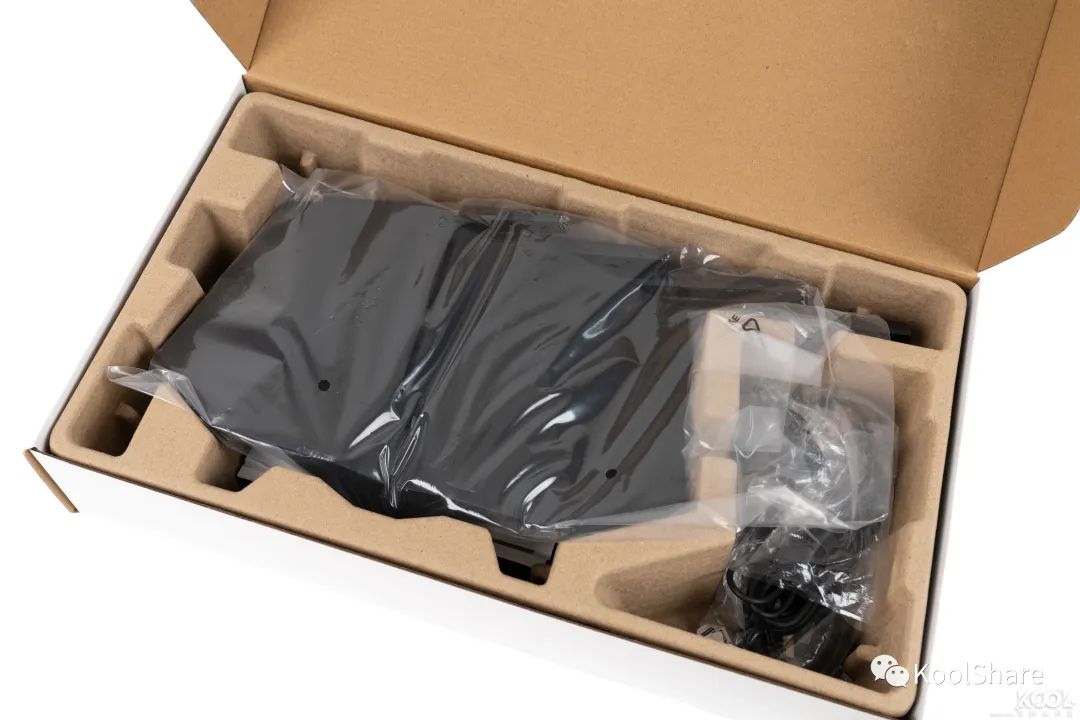

前言今天来到koolshare评测室的是华硕的RT-AX82U。无线规格为2.4G 574Mbps + 5G 4804Mbps，搭载手游电竞模式和GAMING PORT加速端口，可以为用户带来低延迟的游戏游体验。下面为大家带来这款WiFi6路由的评测▲技术规格开箱▲包装盒正面一览。右上角有WiFi 6标识，左下角可以看到RT-AX82U支持电竞级手游加速▲背面则是阐述了RT-AX82U的特点▲技术规格一览▲IO接口介绍▲打开内部包装盒，首先看到的是快速入门手册▲取出快速入门手册就能看到内部的RT-AX82U了，在它的右侧是电源适配器和网线▲说明书和保修卡位于底层▲取出所有附件，全家福一张▲随机附赠的6类屏蔽网线，线径26AWG，耐75度高温▲电源适配器非常的小巧▲电源适配器输出规格为19V 1.5A▲RT-AX82U顶盖采用磨砂材质，IO指示灯位于左侧，中间的凹槽侧面做了开孔，有利于散热。凹槽偏下位置存在一个指示灯开关▲该指示灯开关，单次按是华硕AURA灯效模式切换，长按后松开则是关闭AURA LED灯和IO指示灯▲底盖采用格栅设计，中央位置张贴有铭牌▲展开天线后看起来像蝠鲼(魔鬼鱼)▲顶盖左侧的IO指示灯特写▲顶盖右侧的ASUS Logo特写▲将四根天线竖起▲RT-AX82U正面斜纹部分是LED灯罩▲通电后，会有LED灯光亮起，支持华硕AURA RGB灯效，有各种各样的灯效模式任你选择▲左右两侧与顶盖连为一体▲RT-AX82U背面IO接口一览▲从左往右分别是电源直流插孔，电源开关按钮，USB3.0接口，四个千兆LAN口(其中LAN1口是GAMING PORT游戏加速端口)，千兆WAN口，WPS按钮，Reset按钮拆解▲首先打开顶盖，可以看到RT-AX82U的内部结构▲顶盖上前端白色部分是LED导光罩▲将PCB主板正面的散热装甲取下。这里可以看到5G WLAN芯片和SOC分别安装了金属散热片，能保证机器的稳定运行▲最后取下天馈线接头，就能把PCB主板从底盖中拿出来了。PCB上5G WLAN芯片和SOC周围都有用金属盖屏蔽▲去掉金属屏蔽盖后，PCB主板正面一览▲BCM43684，5G WLAN芯片，来自博通。支持4x4空间流，支持160MHz频宽，支持MU-MIMO，支持802.11ax，支持的最高速率为4.8Gbps。在它的左侧是用于5G的四颗85743外置功放电路PA芯片和低噪声功放接收电路LNA芯片，能够有效提升发射功率和降低噪声干扰▲BCM6750，SOC芯片，来自博通。它集成了一个三核心1.5 GHz ARM Cortex CPU，一个支持802.11ax的2×2空间流WLAN以及五个具有多端口以太网交换功能的千兆位PHY。在它的左侧是用于2.4G的两颗85331外置功放电路PA芯片和低噪声功放接收电路LNA芯片，能够有效提升发射功率和降低噪声干扰▲NT5CC256M16ER-EK芯片，这是一个容量大小为512MB的DDR3 RAM芯片，支持的最高速率为1866Mbps，制造厂商是南亚▲PCB主板背面被一整块金属“铠甲”防护，散热效果绝佳▲拆掉背面的金属散热片和金属屏蔽盖▲MX30LF2G18AC，FLASH芯片，容量大小为256MB，制造厂商是MXIC。用于存放RT-AX82U的固件▲简单芯片示意图。其中BCM6750提供2x2空间流的802.11ax 2.4G，规格为574Mbps。BCM43684提供4x4空间流的802.11ax 5G，规格为4804Mbps固件一、网页部分▲欢迎界面，新手建议选用向导模式▲配置WiFi网络的SSID和密码，建议给2.4G以及5G设定不同的SSID和密码▲可以选择开启或者关闭802.11ax(WiFi 6)▲设置RT-AX82U登录账号和密码▲来到RT-AX82U的主界面，经典的华硕主页面，上手非常简单▲来到RT-AX82U支持WPA3加密▲搭载了7种华硕AURA RGB灯效▲手游电竞模式。可以通过华硕路由器APP开启手游加速模式，大幅降低手游中延时与卡顿，享有畅快的游戏体验▲在5G无线部分，RT-AX82U支持160MHz频宽▲无线高级设置中可以开启OFDMA、MU-MIMO、Beamforming等先进技术▲还能通过切换无线地区来获得更高的发射功率和更全的信道▲双WAN线路接入，支持负载均衡和故障转移两种功能二、APP部分▲打开ASUS Router APP，根据APP提示连上指定的SSID▲配置WiFi网络的SSID和密码，建议给2.4G以及5G设定不同的SSID和密码。设定路由器的登录账号和密码▲RT-AX82U支持AiMesh，支持7种华硕AURA灯效▲通过右上角的闪电标识，可以选择不同的加速模式。这里的加速模式即改变数据处理的优先级，达到加速的目的▲RT-AX82U还引入了手游电竞模式，可最大程度地降低ping值，减少移动游戏的延迟▲查看RT-AX82U的固件版本，IP地址，连接用户数以及对其进行简单的设置更改都是非常容易的▲无线设置中可以选择是否开启802.11AX(WiFi 6)，对2.4G和5G的SSID分开，5G是否启用160MHz频宽等等华硕AURA灯效▲首先是恒亮模式。可以选择自己想要一直显示的灯光颜色，动图由于体积过大和微信的限制，建议大家查看原文看论坛评测原帖。无线性能测试测试平台硬件部分：
　　PC1 网卡：ASUS XG-C100C，ASUS PCE-AX58BT，ASUS PCE-AC88
　　PC2 网卡：ASUS XG-C100C，ASUS PCE-AX58BT，ASUS PCE-AC88
软件：
　　Windows 10 Pro安装所有必选补丁，关闭系统防火墙
　　Endpoint 9.50
　　IxChariot 6.70
本次测试使用了如下测试脚本：
　　High_Performance_Throughput.scr。此脚本用于测试最大传输带宽
先来了解下路由测试结果几个相关名词：
　　Throughput，即路由吞吐量，表示路由每秒能处理的数据量。此数据越高越好　　
测试环境：
　　测试选择在家中，模拟大家日常使用的真实情况
说明：

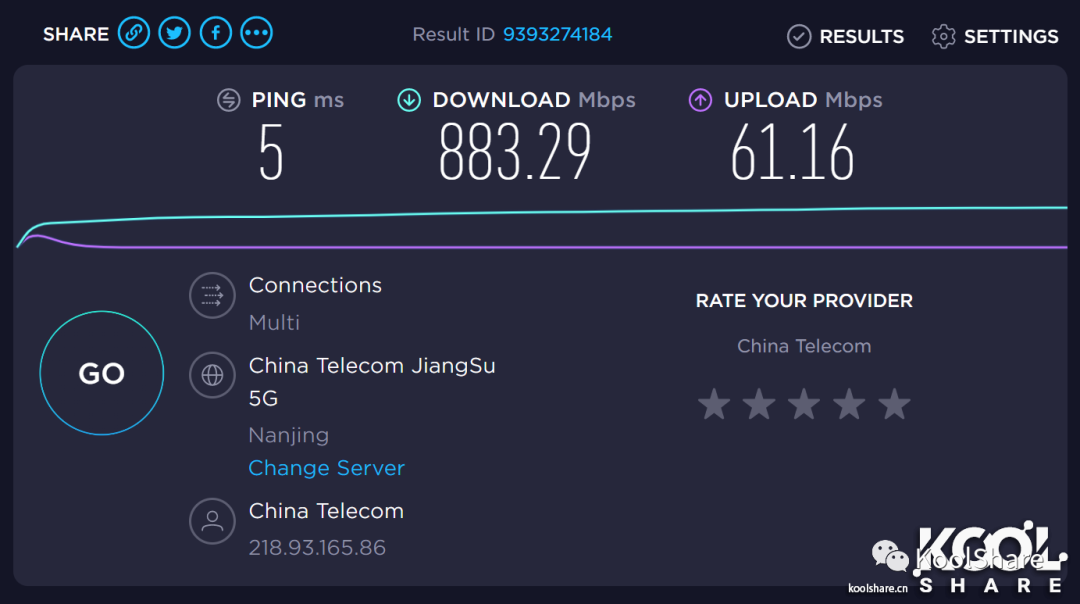

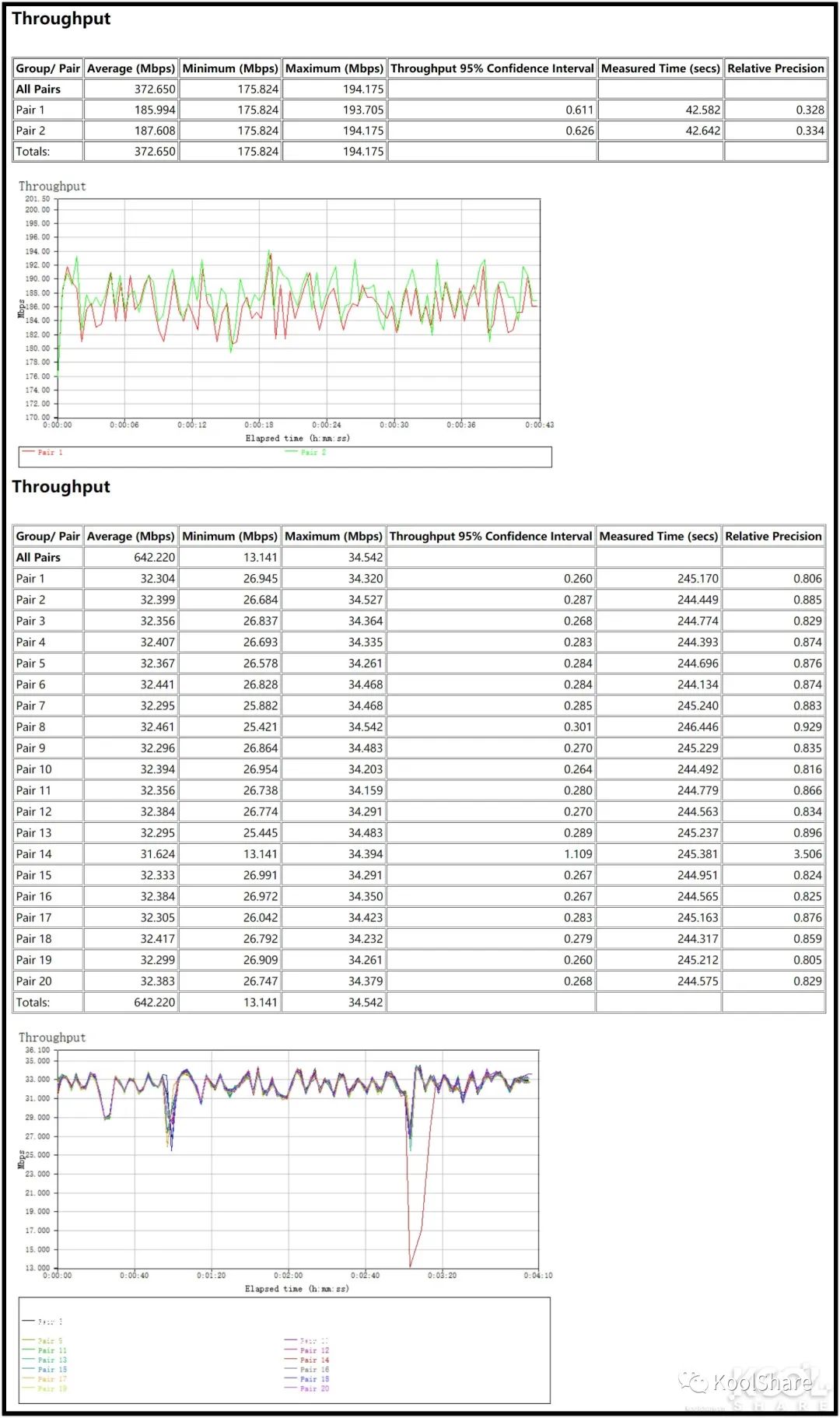

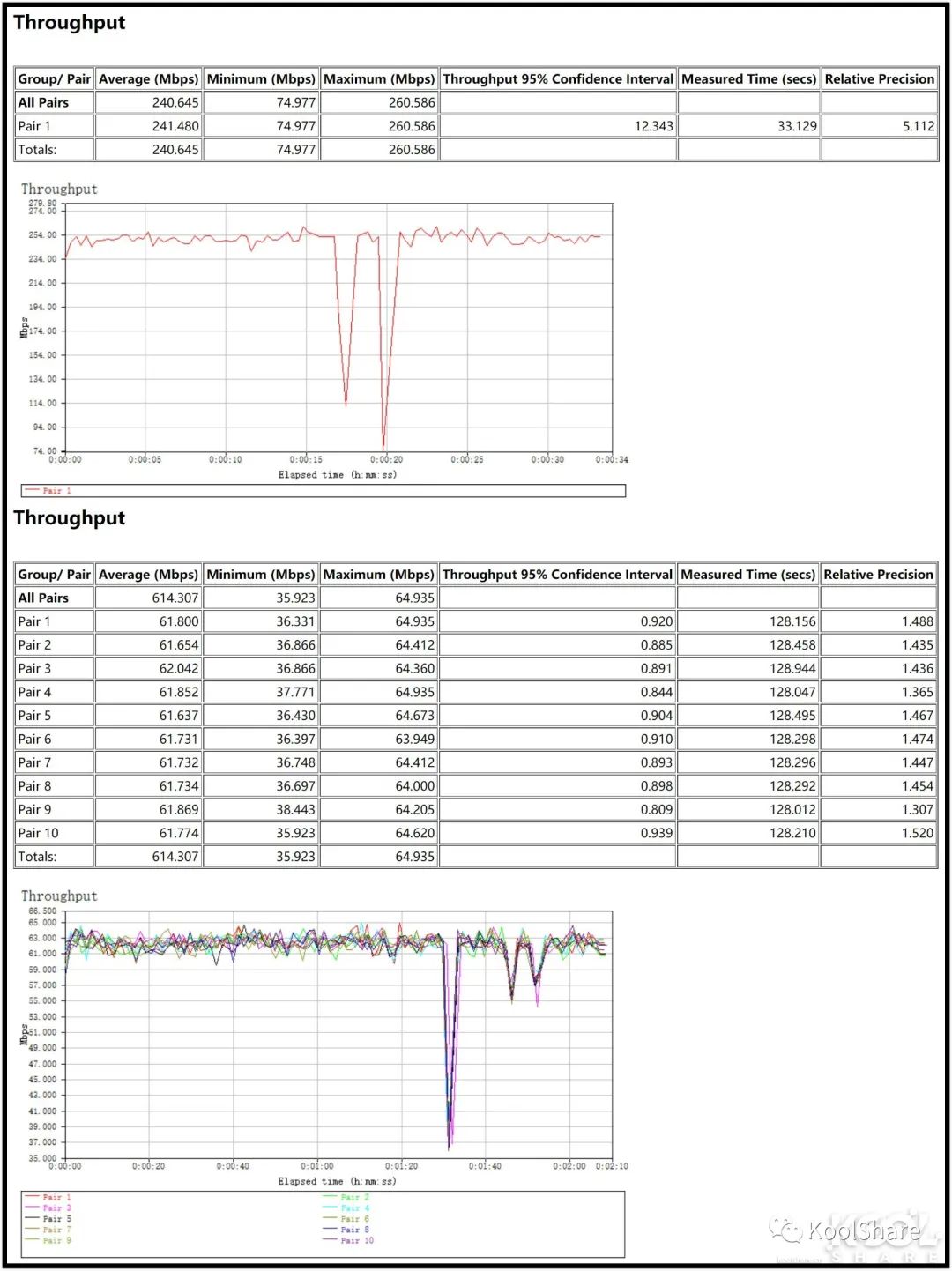

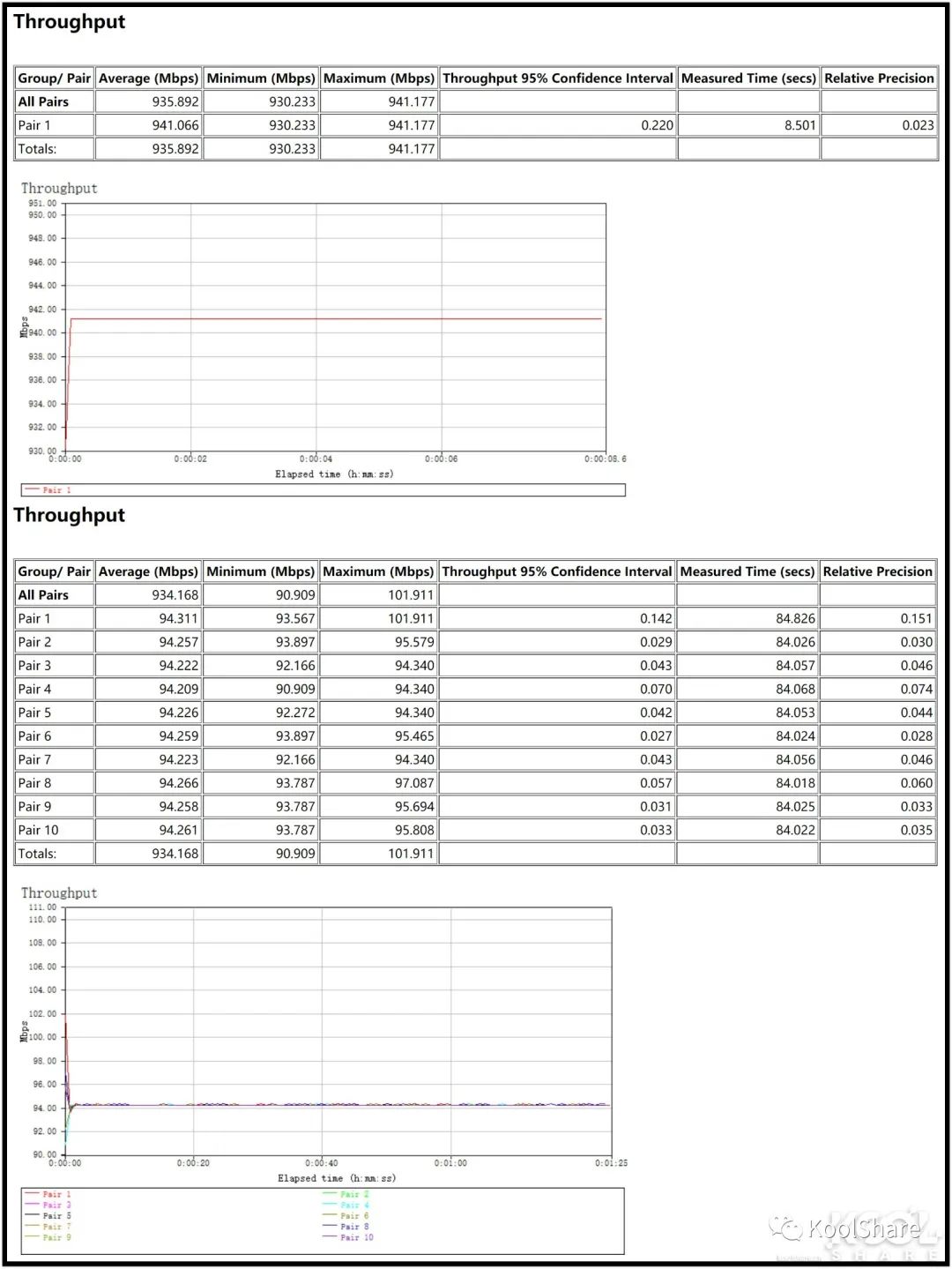

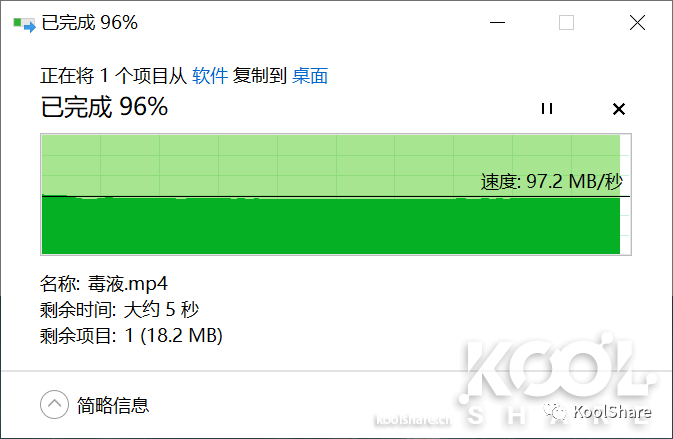

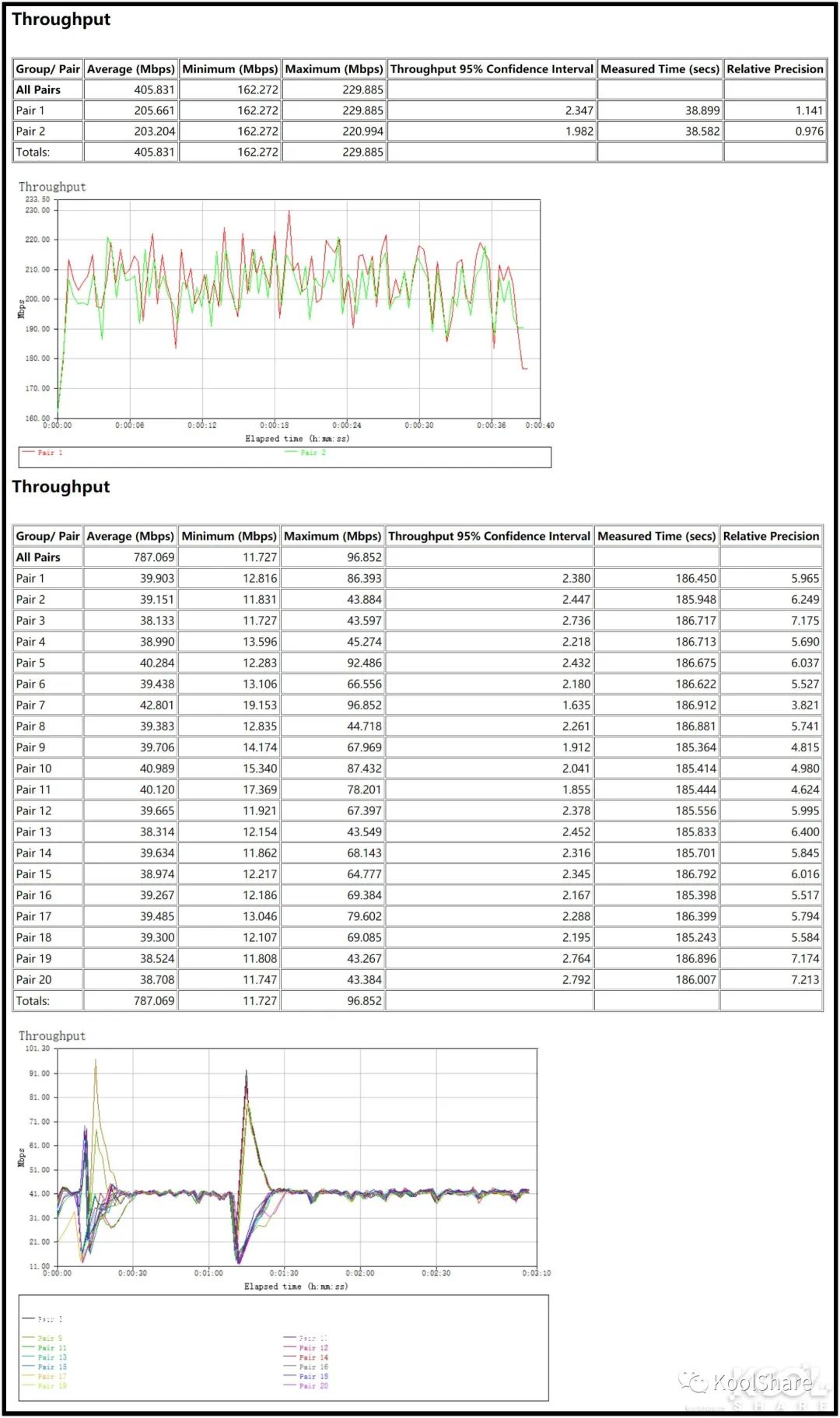

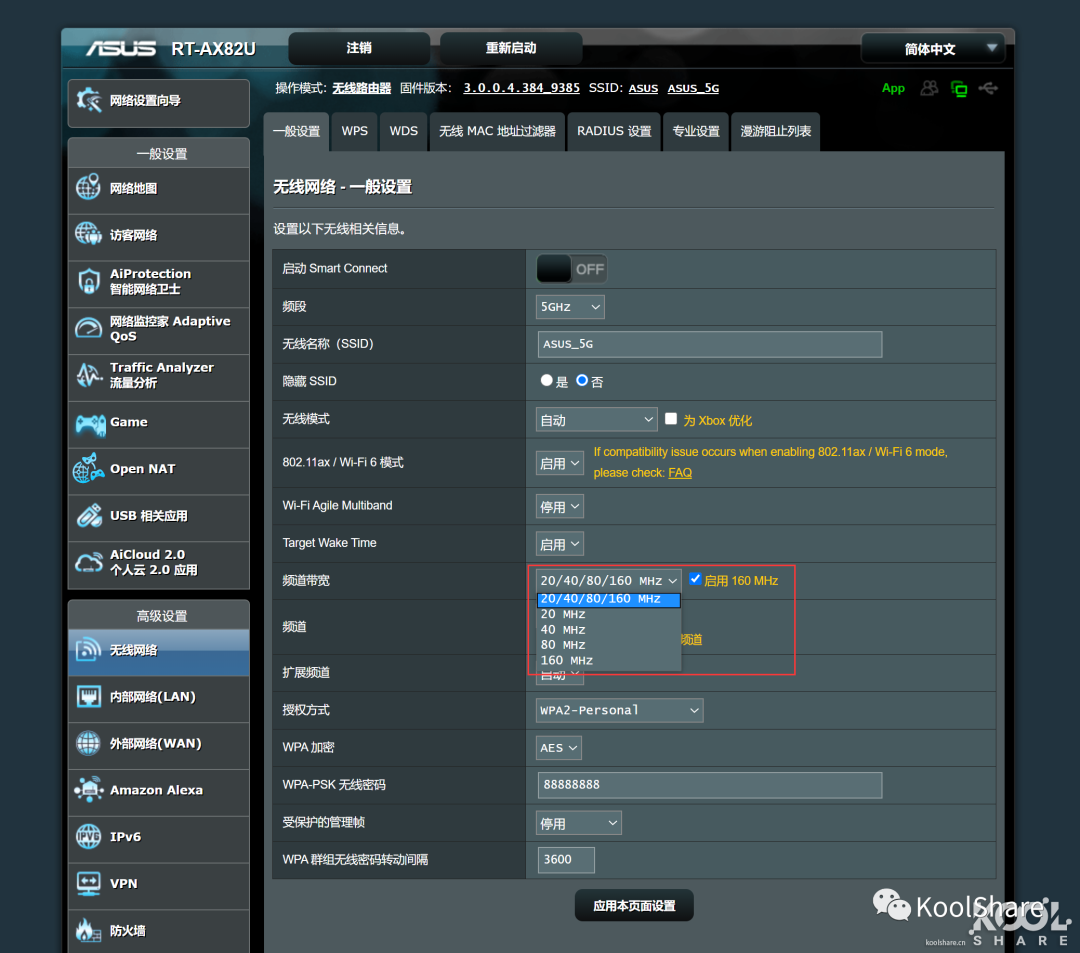

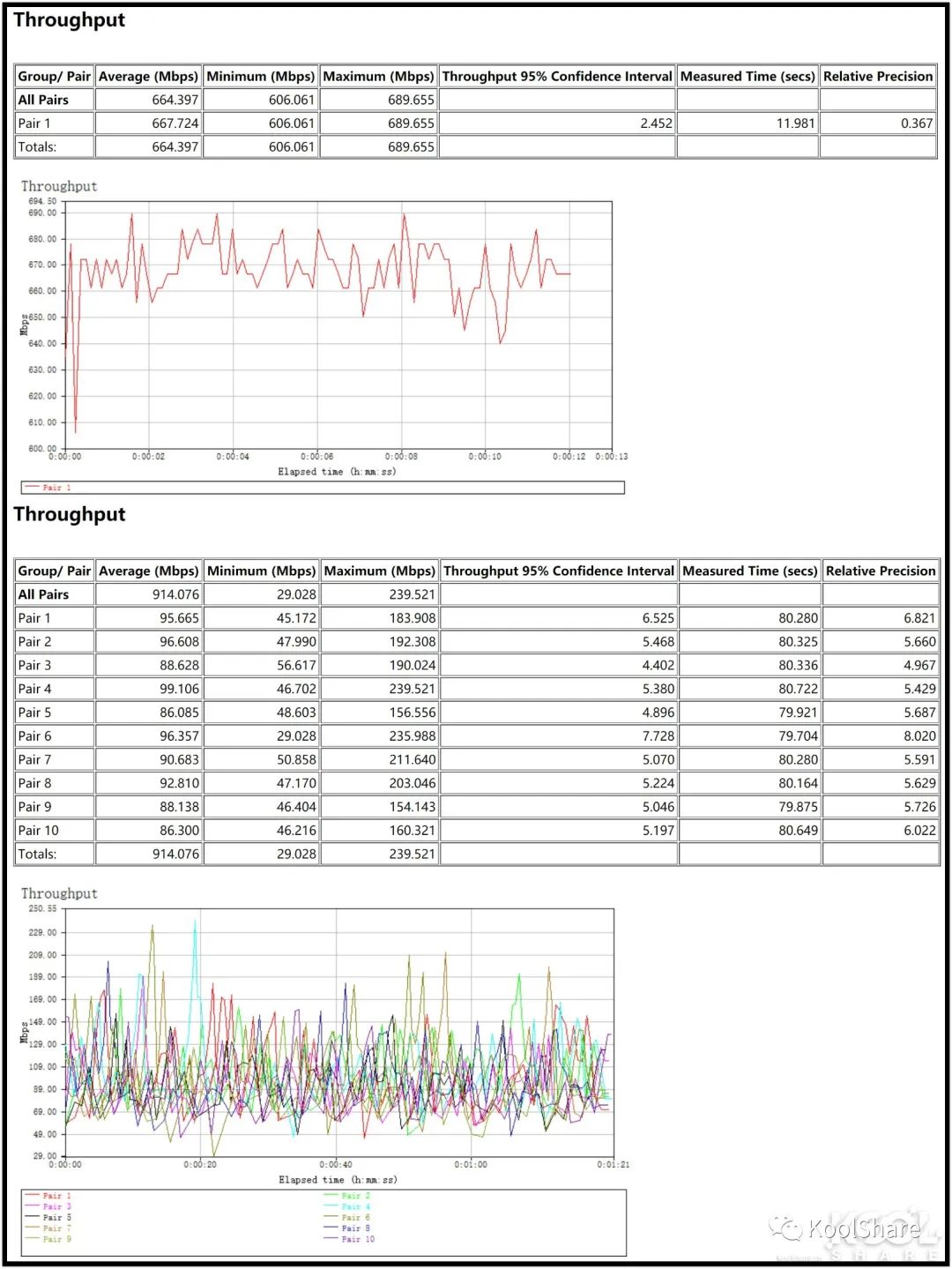

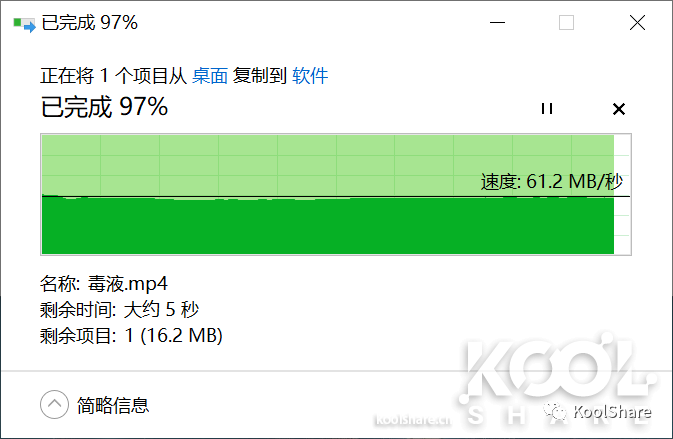

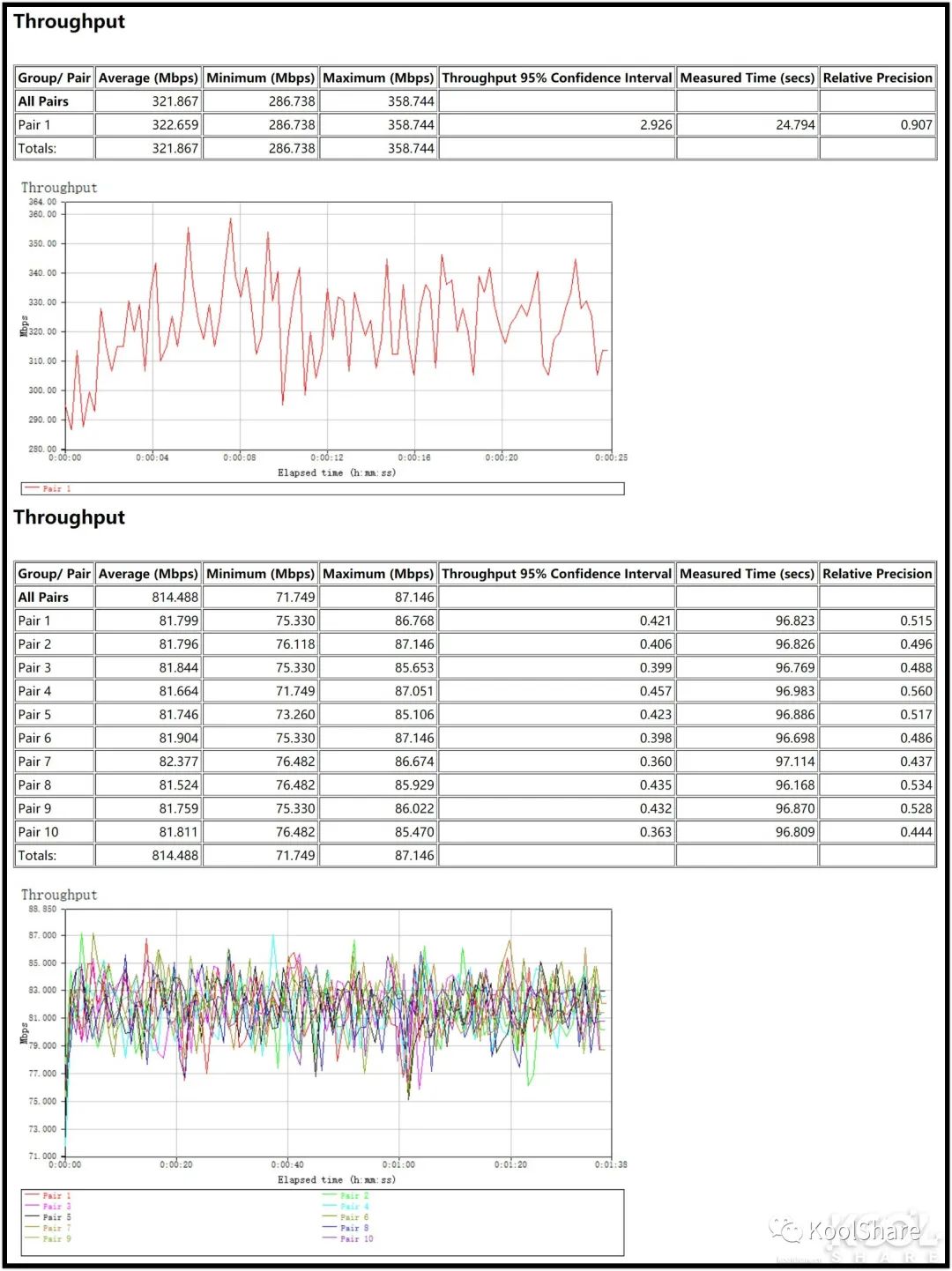

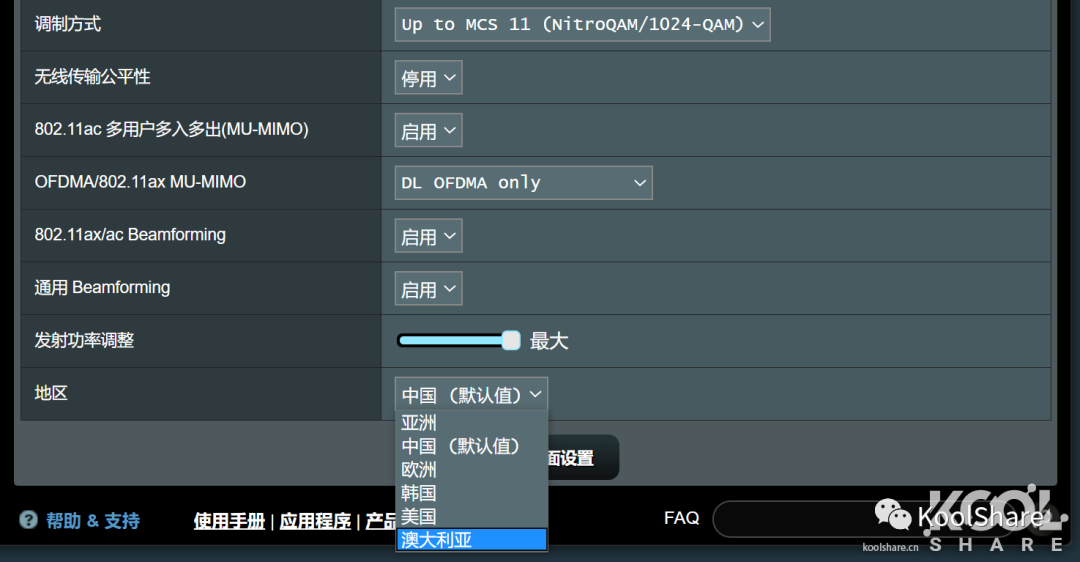

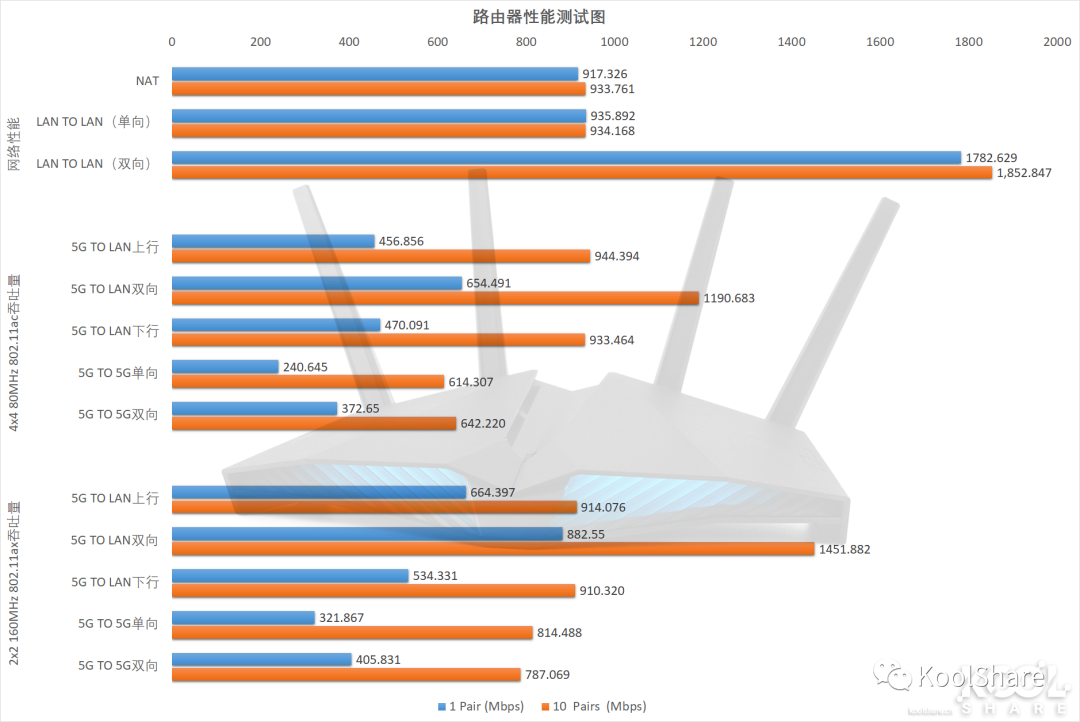

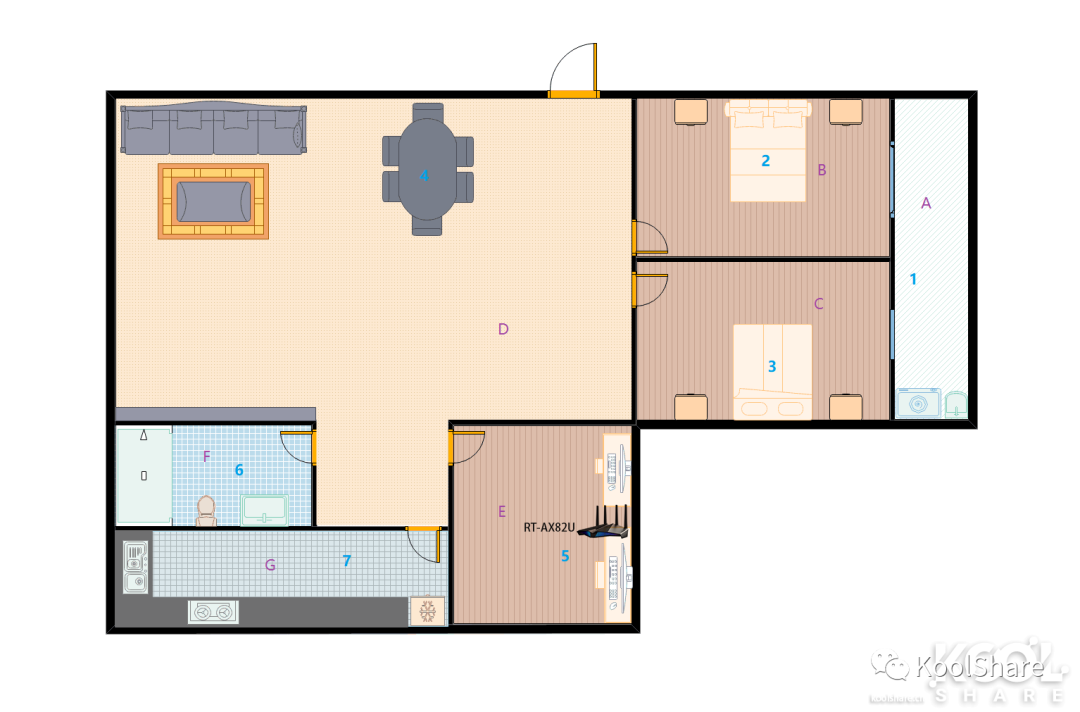

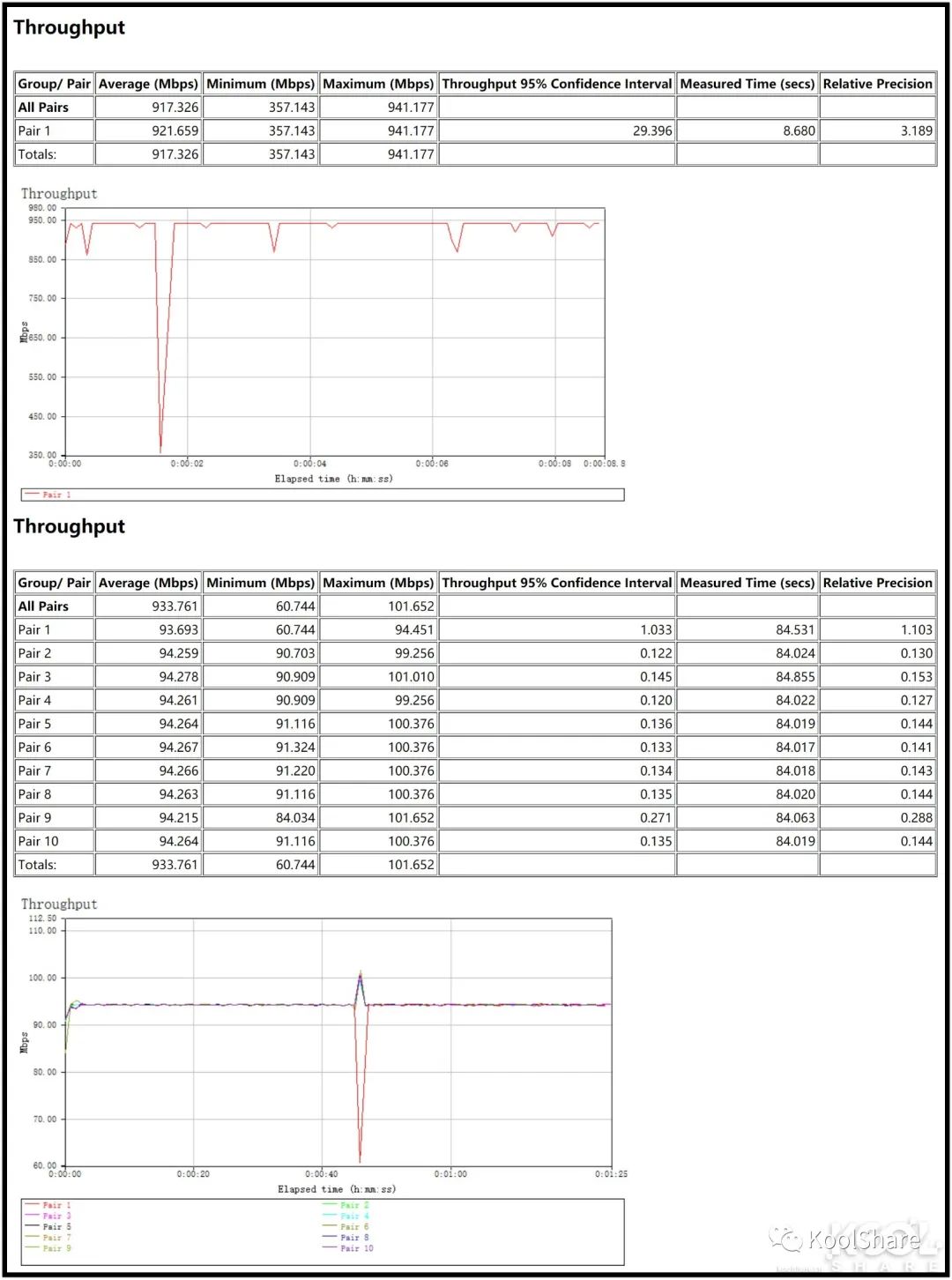

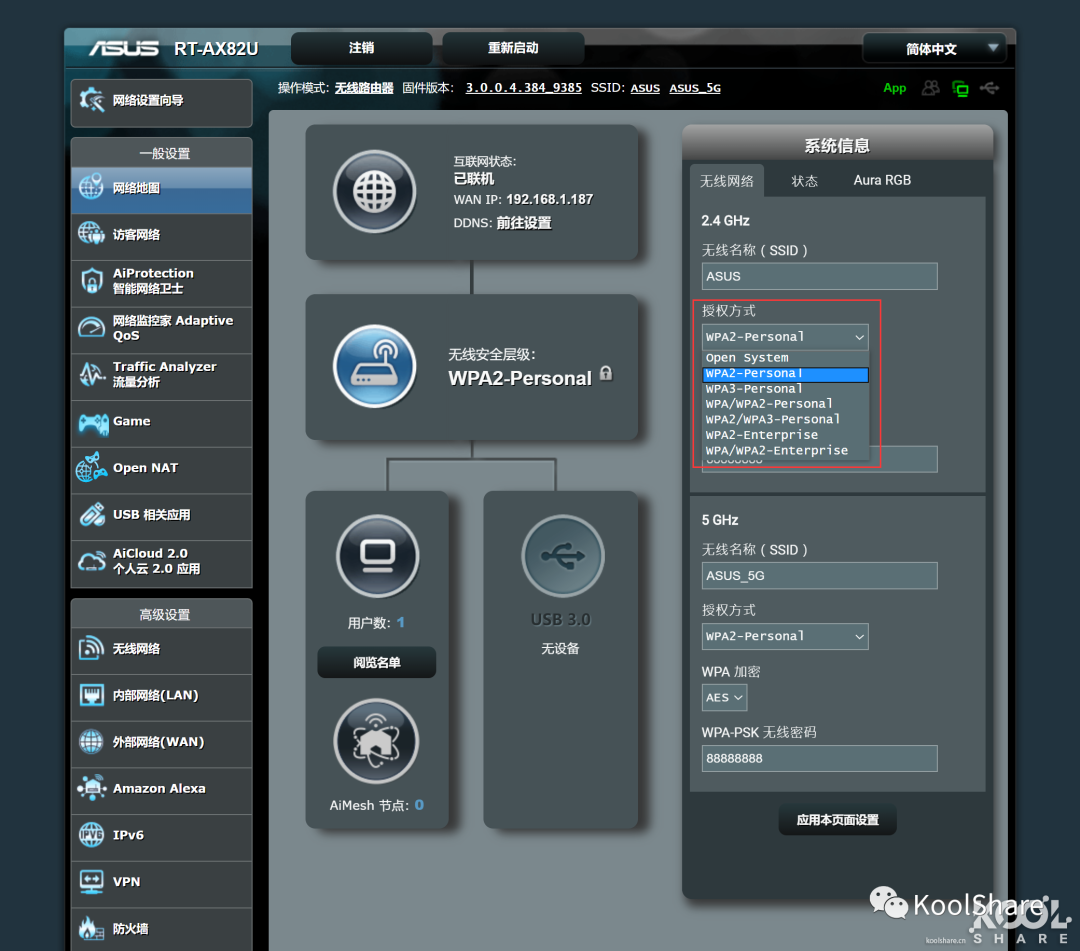

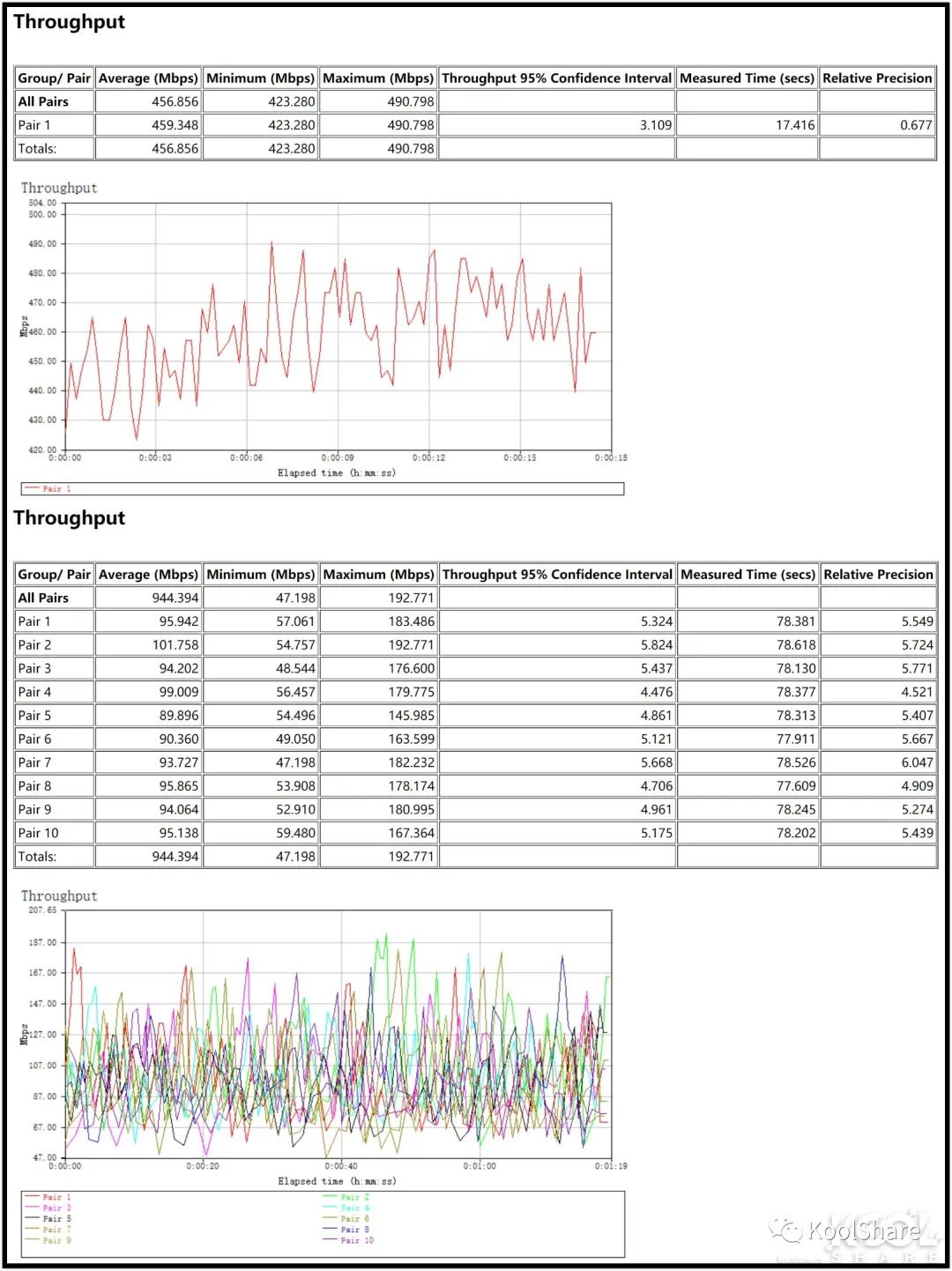

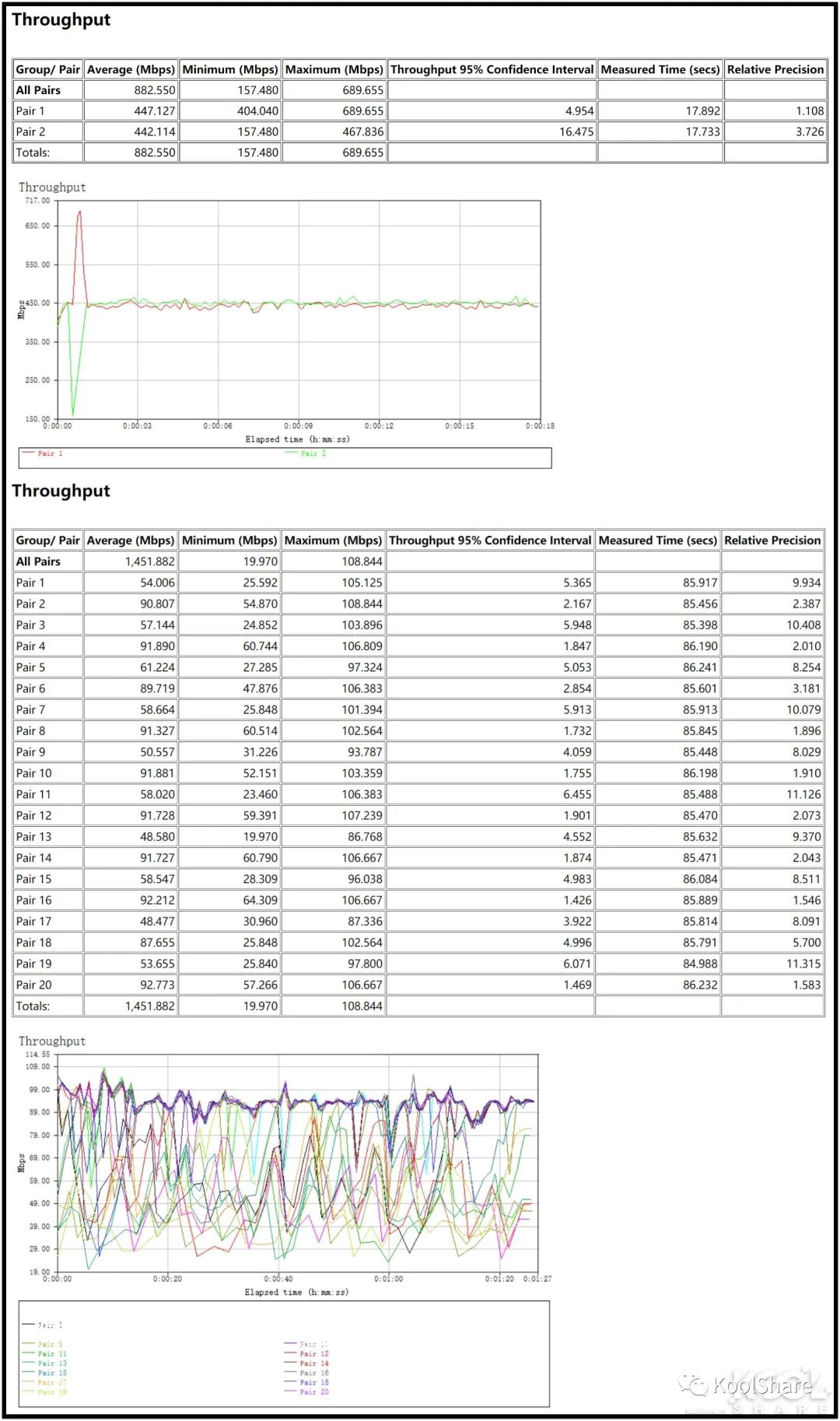

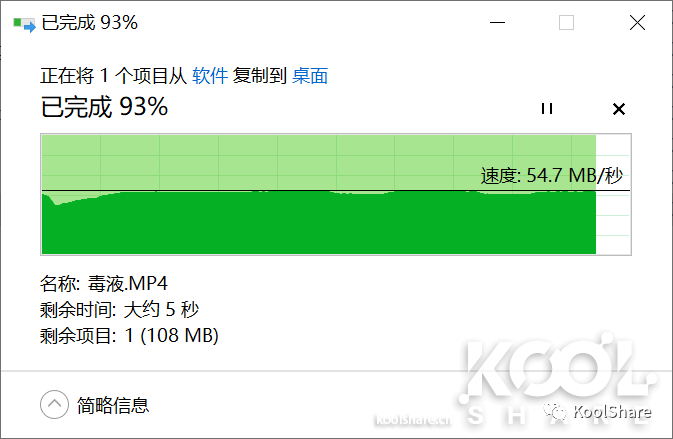

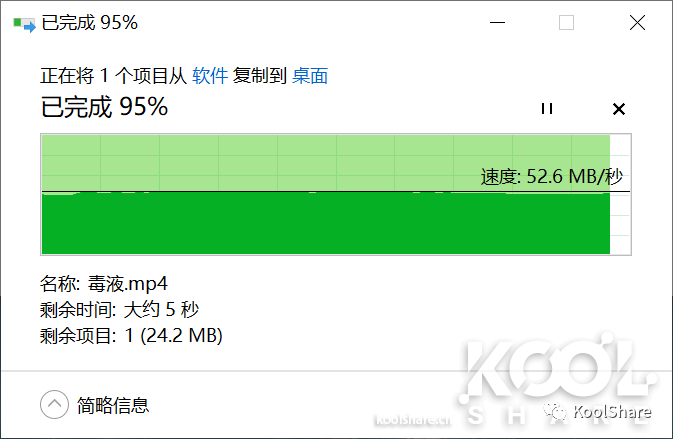

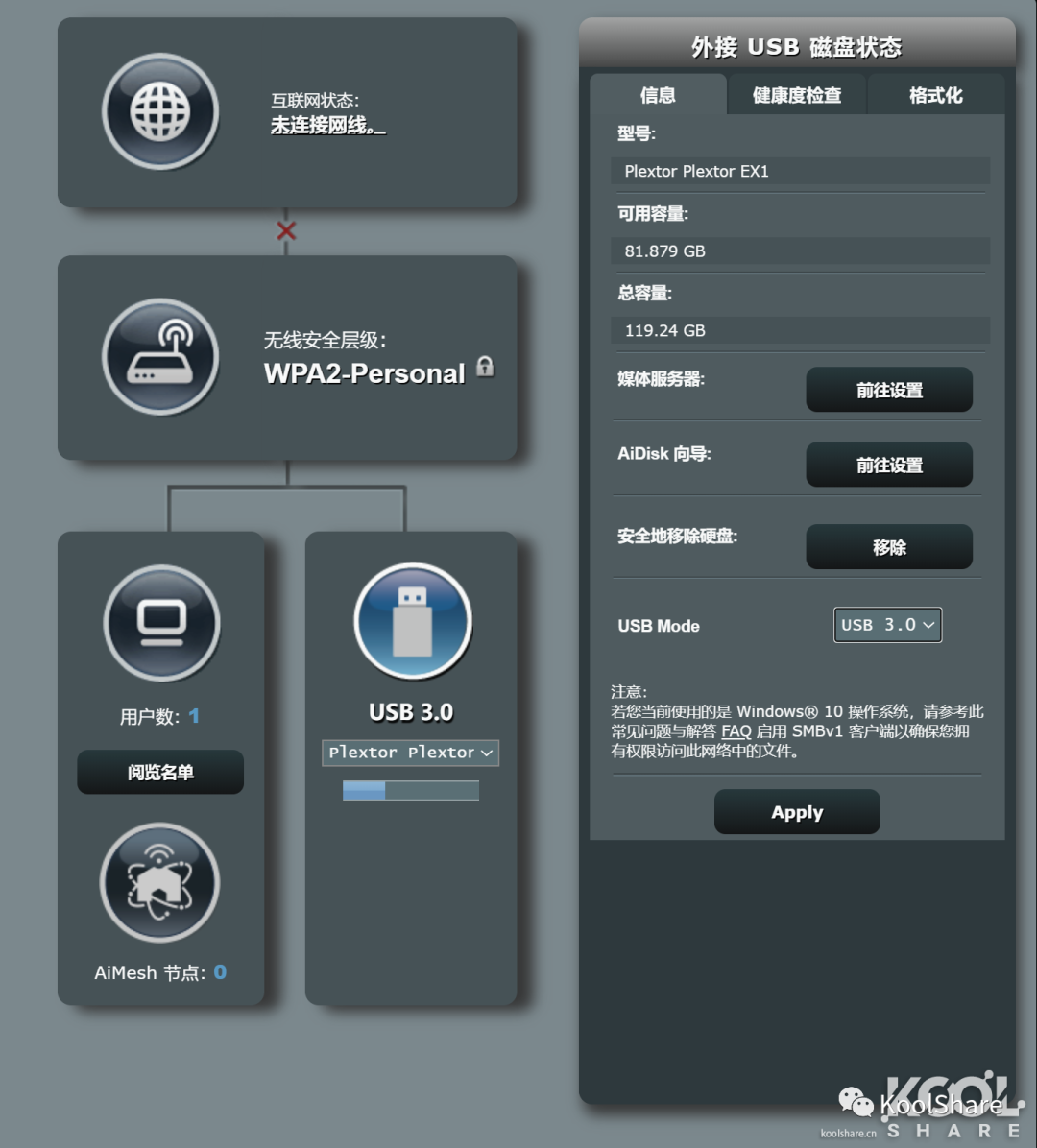

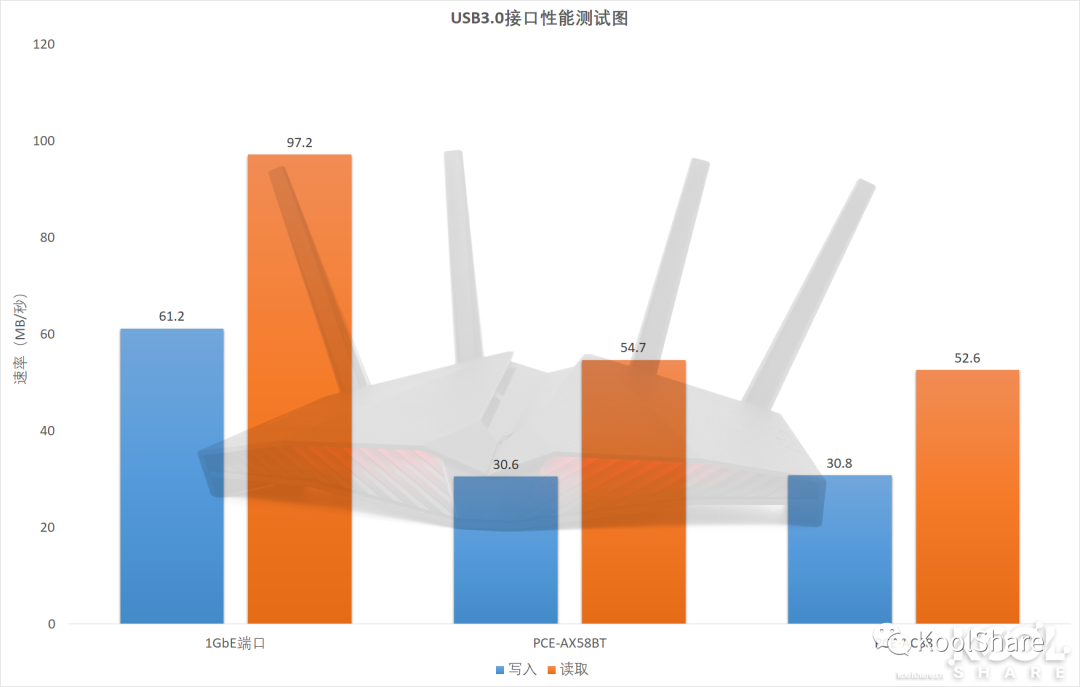

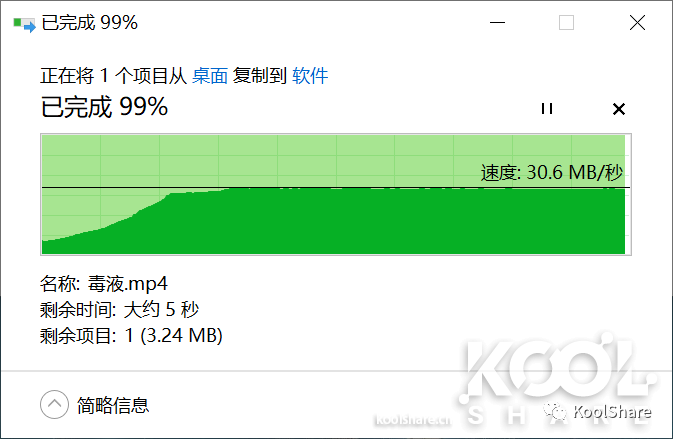

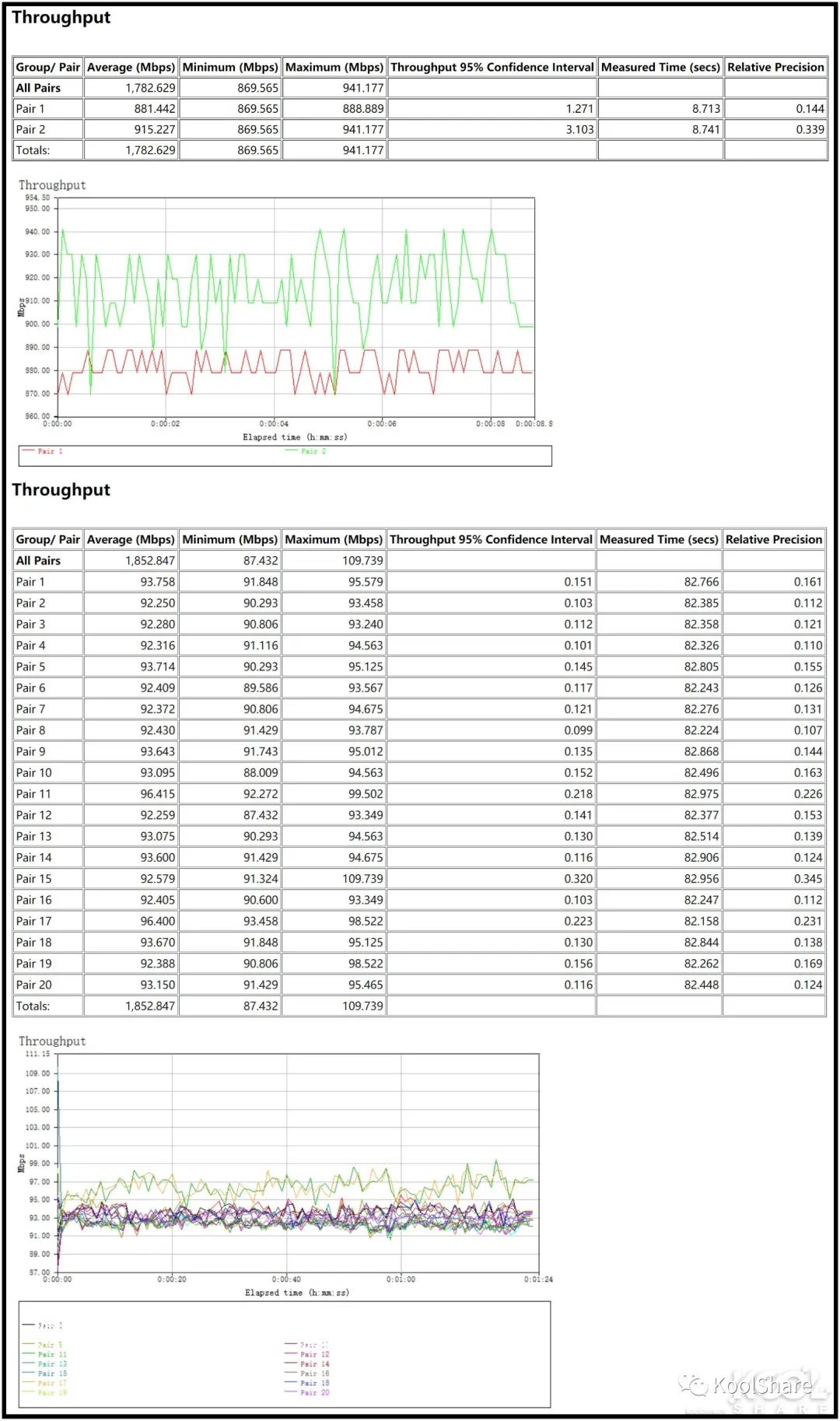

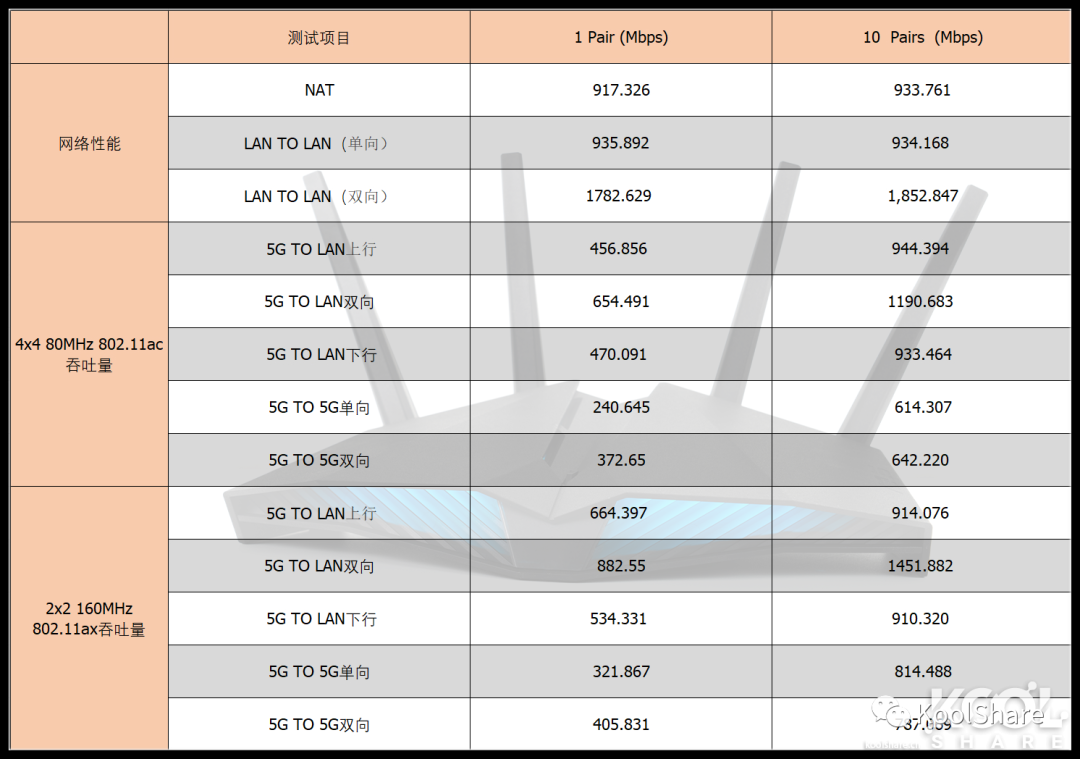

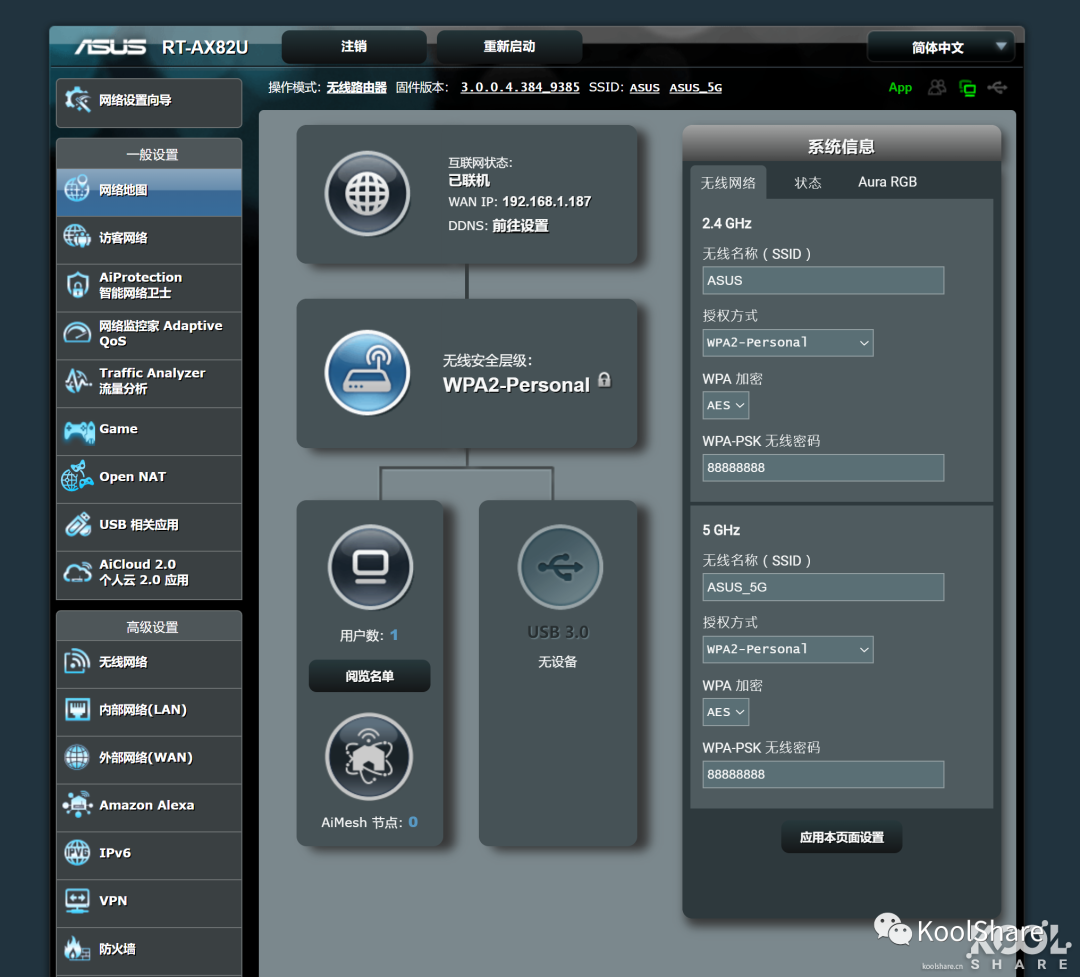

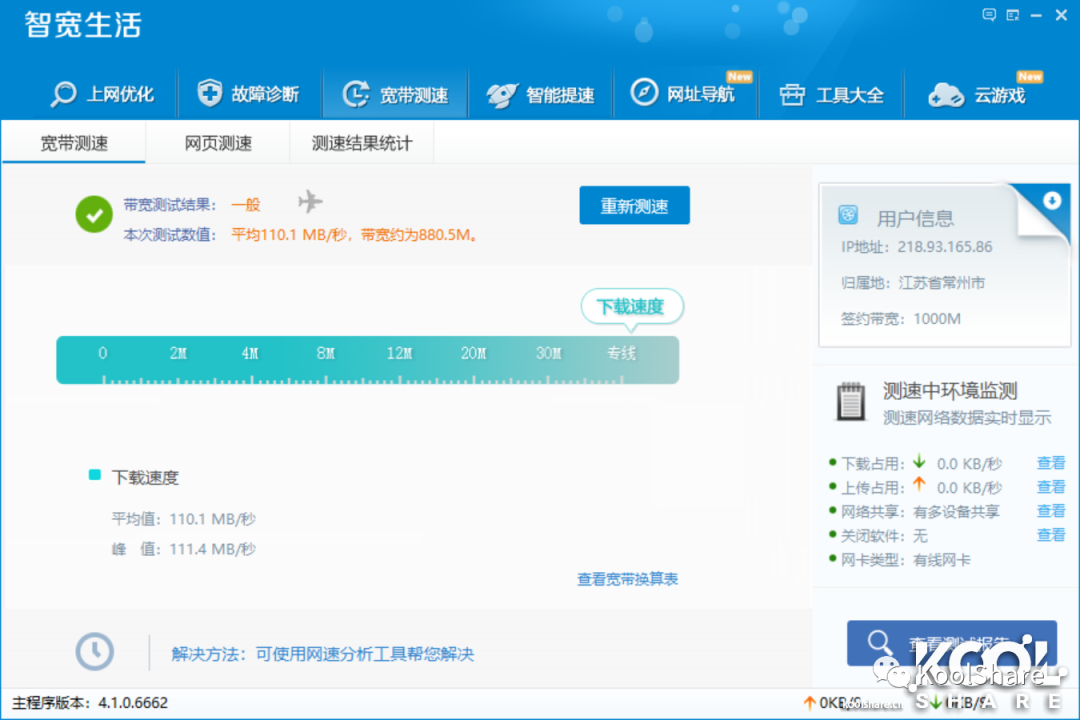

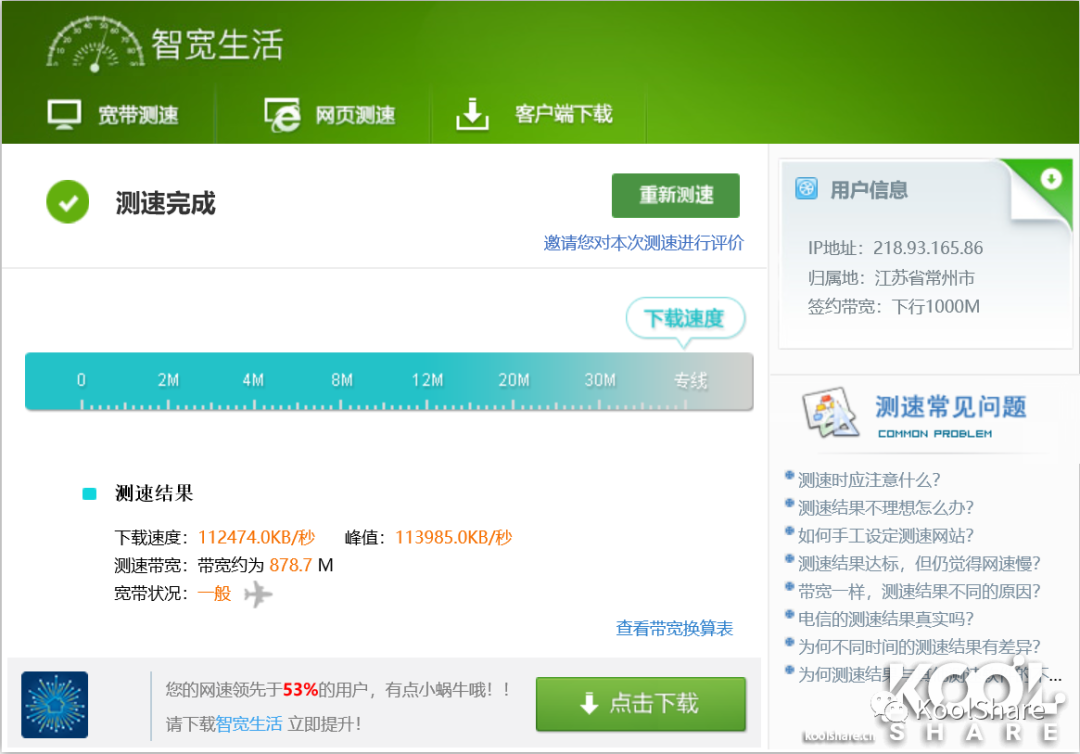

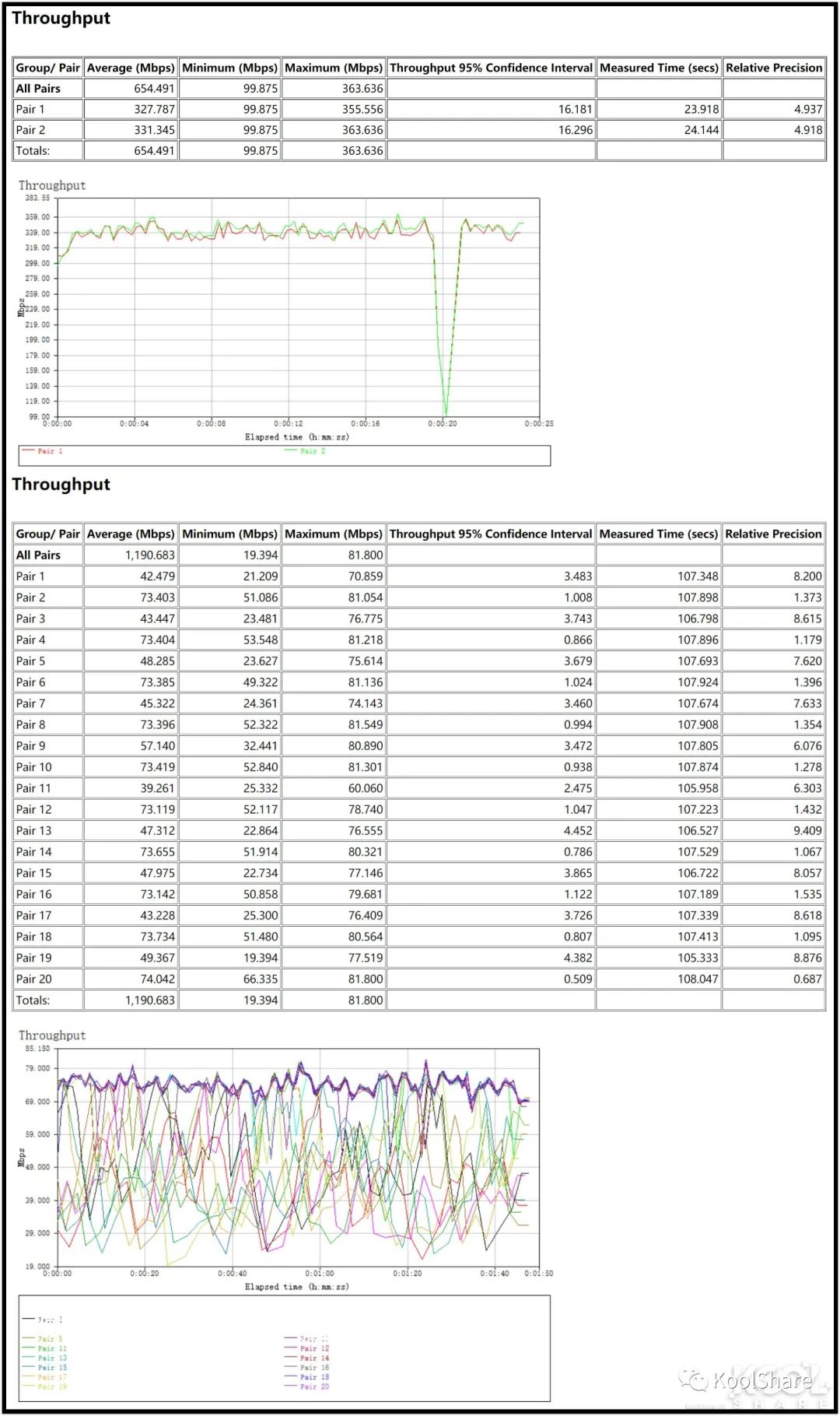

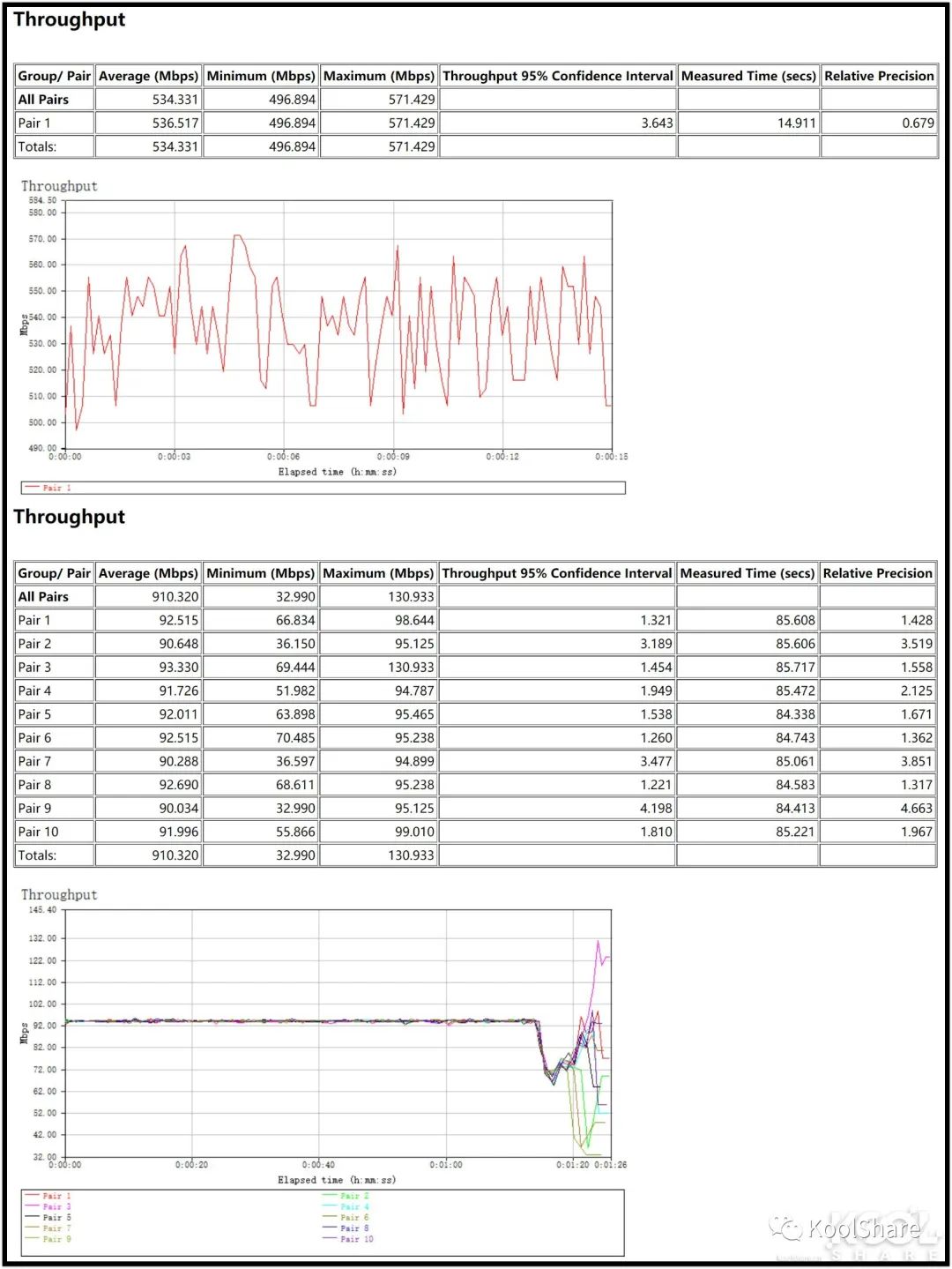

　　使用3.0.0.4.384_9385固件，路由器开启WPA2加密▲NAT单线程和十线程▲LAN to LAN单向单线程和十线程▲LAN to LAN双向单线程和十线程一、4x4 80MHz 802.11AC吞吐量测试▲5G to LAN上行单线程和十线程▲5G to LAN双向单线程和十线程▲5G to LAN下行单线程和十线程▲5G to 5G单向单线程和十线程▲5G to 5G双向单线程和十线程二、2x2 160MHz 802.11AX吞吐量测试▲5G to LAN上行单线程和十线程▲5G to LAN双向单线程和十线程▲5G to LAN下行单线程和十线程▲5G to 5G单向单线程和十线程▲5G to 5G双向单线程和十线程▲数据汇总▲图表汇总USB性能测试▲将NTFS格式的EX1挂在USB 3.0接口下，测试RT-AX82U的USB 3.0接口的读写速度▲千兆RJ45端口有线写入速度61.2MB/S▲千兆RJ45端口有线读取速度97.2MB/S▲使用ASUS PCE-AX58BT网卡，无线写入速度30.6MB/S▲使用ASUS PCE-AX58BT网卡，无线读取速度54.7MB/S▲使用ASUS PCE-AC88网卡，无线写入速度30.8MB/S▲使用ASUS PCE-AC88网卡，无线读取速度52.6MB/S▲图表汇总信号测试▲测试环境为江苏电信EPON千兆宽带，签约下行1000M，上行50M▲客户端测速。由于EPON上行PON口光模块是1.25G的，一个PON口要带一个小区，其实能跑到880M已经很不错了▲Speedtest测速RT-AX82U无线地区为澳大利亚。其所在位置已在上图标出。各房间大致面积说明
A:11平方米
B:15平方米
C:15平方米
D:40平方米
E:12平方米
F:5平方米(厕所区域，承重墙对信号质量的衰减有点厉害)

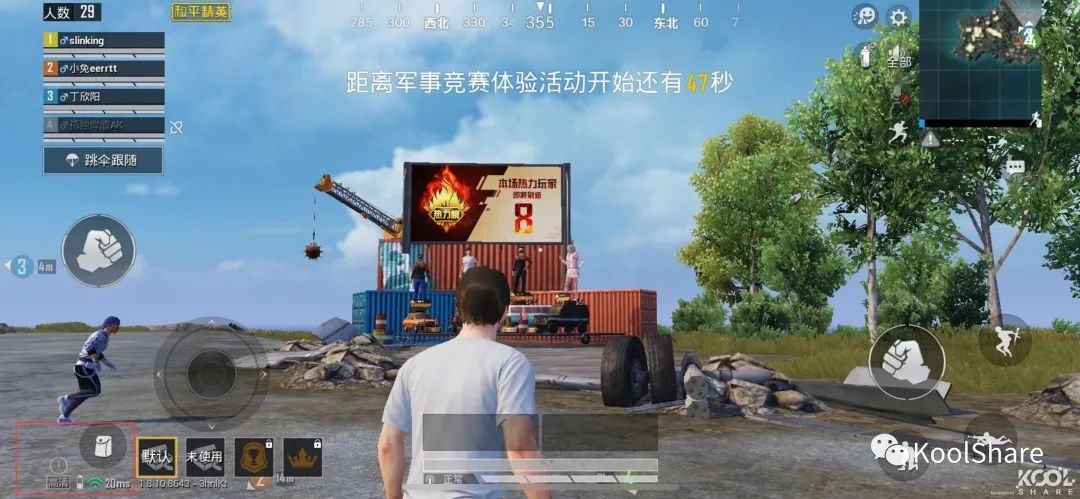

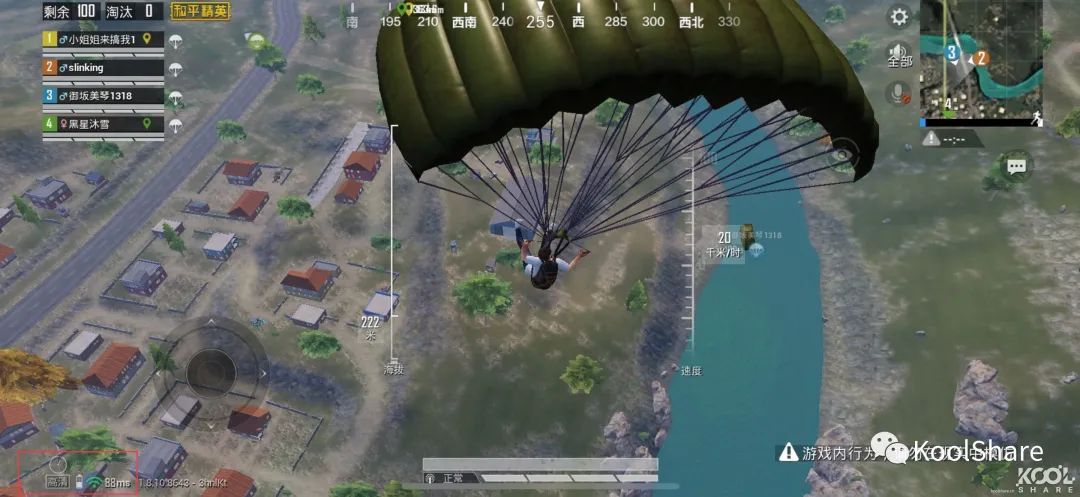

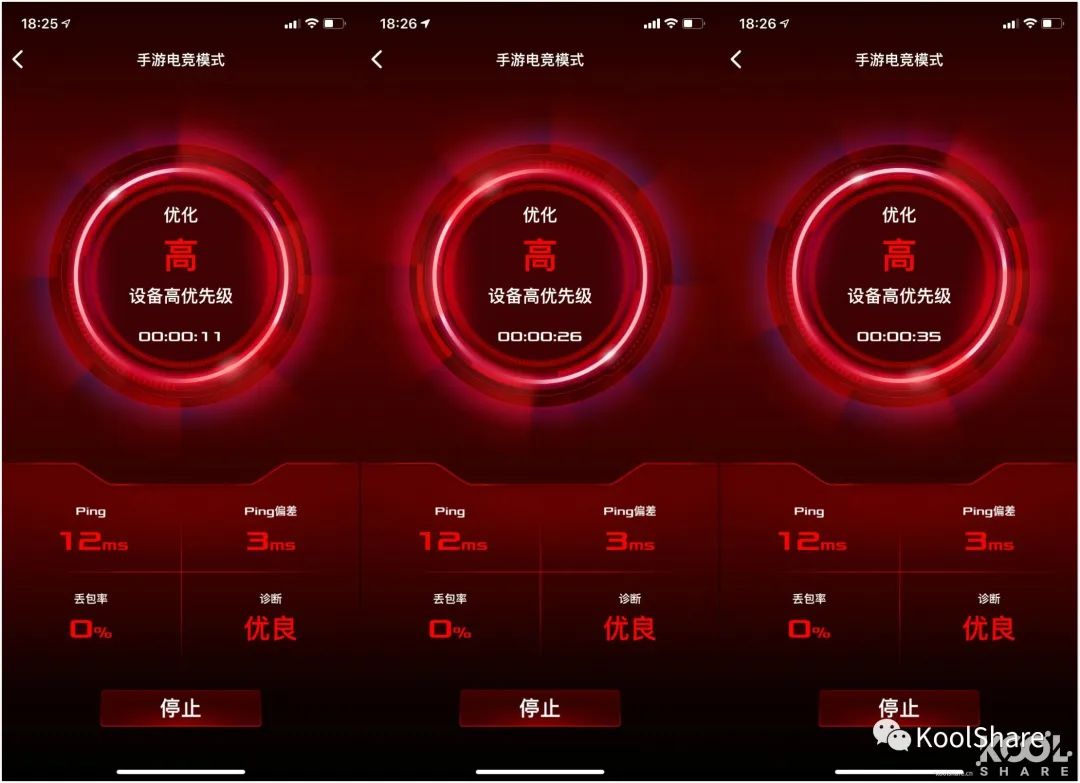

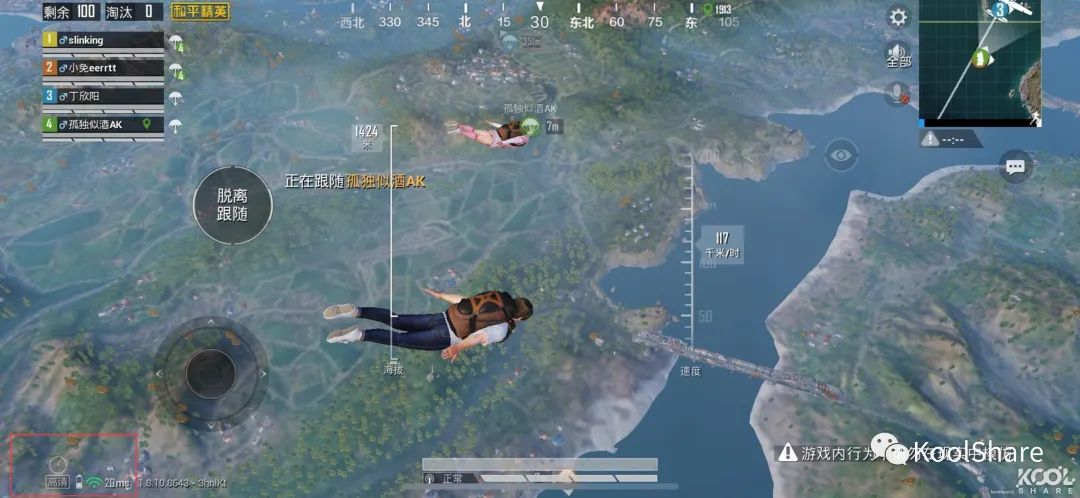

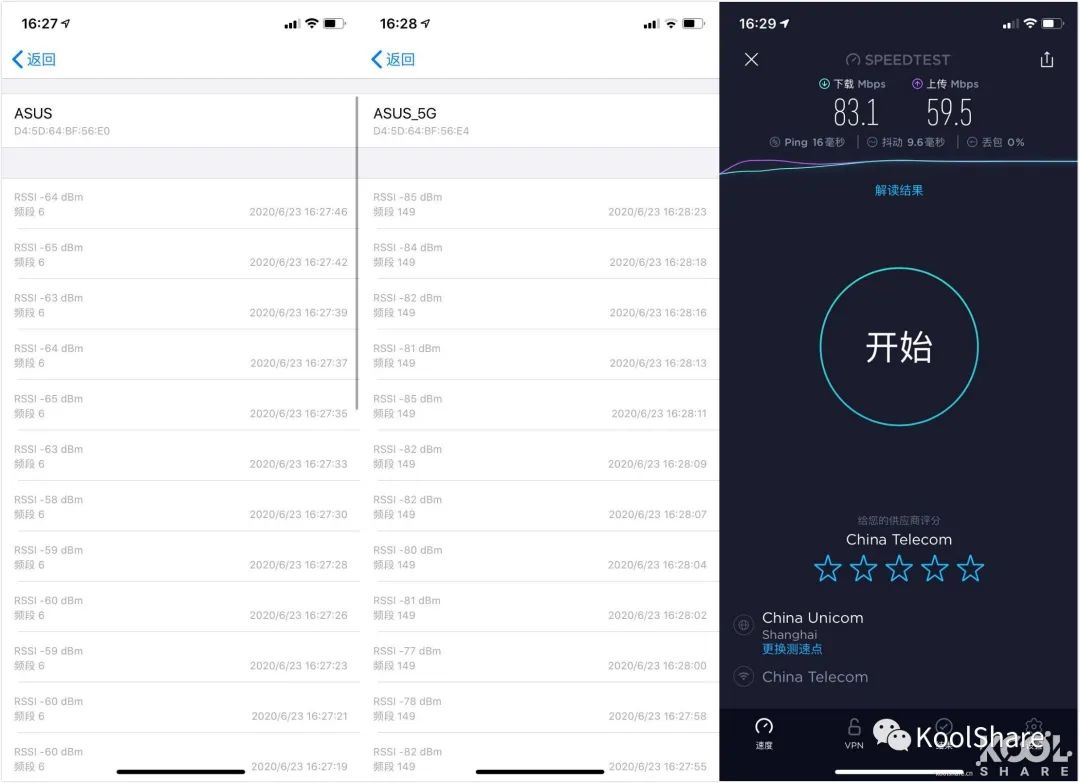

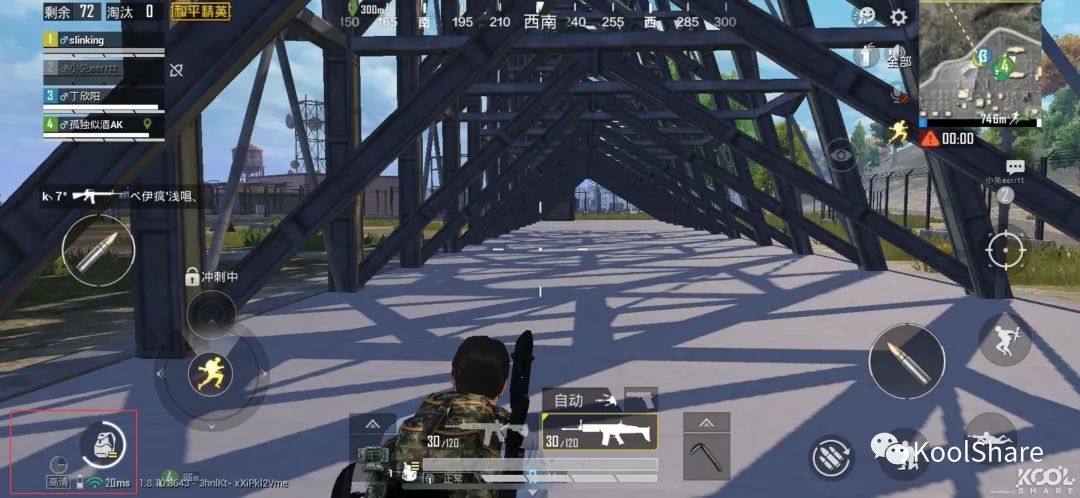

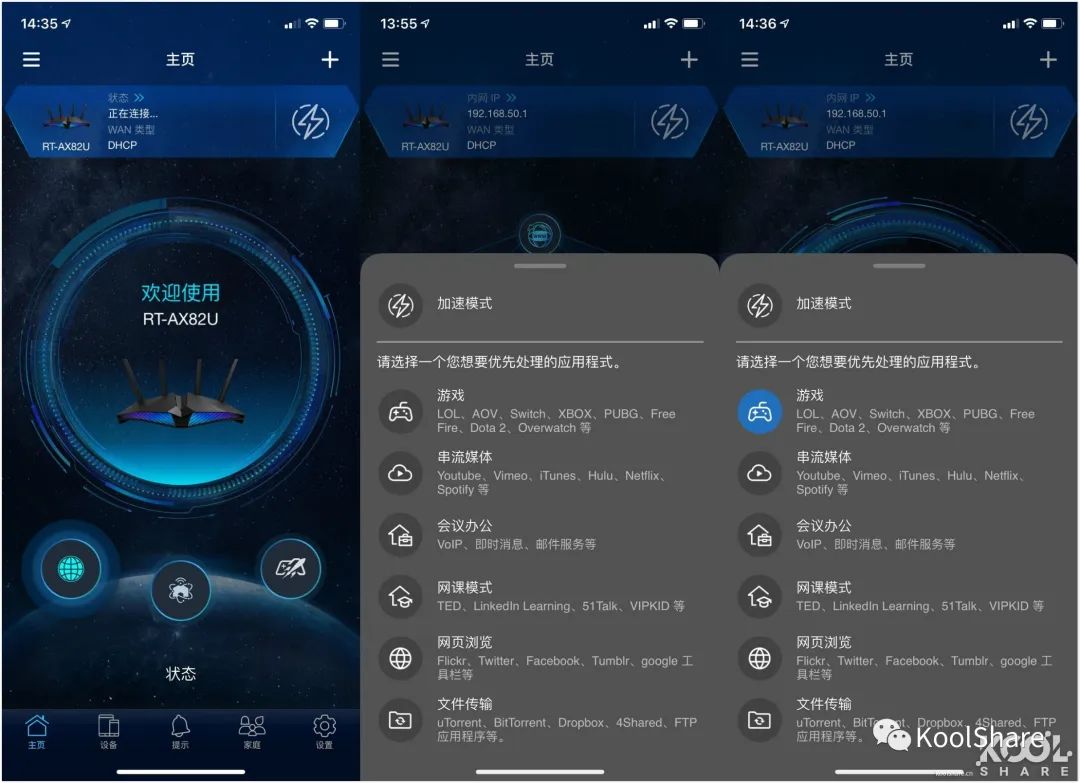

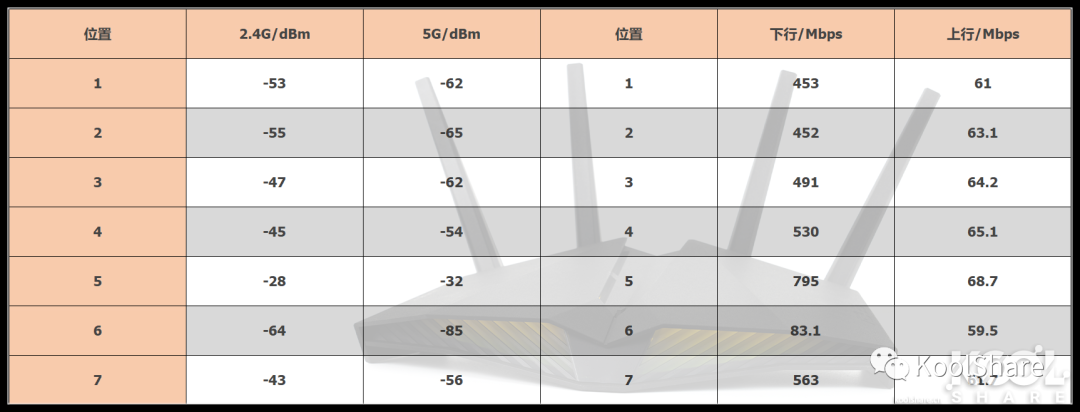

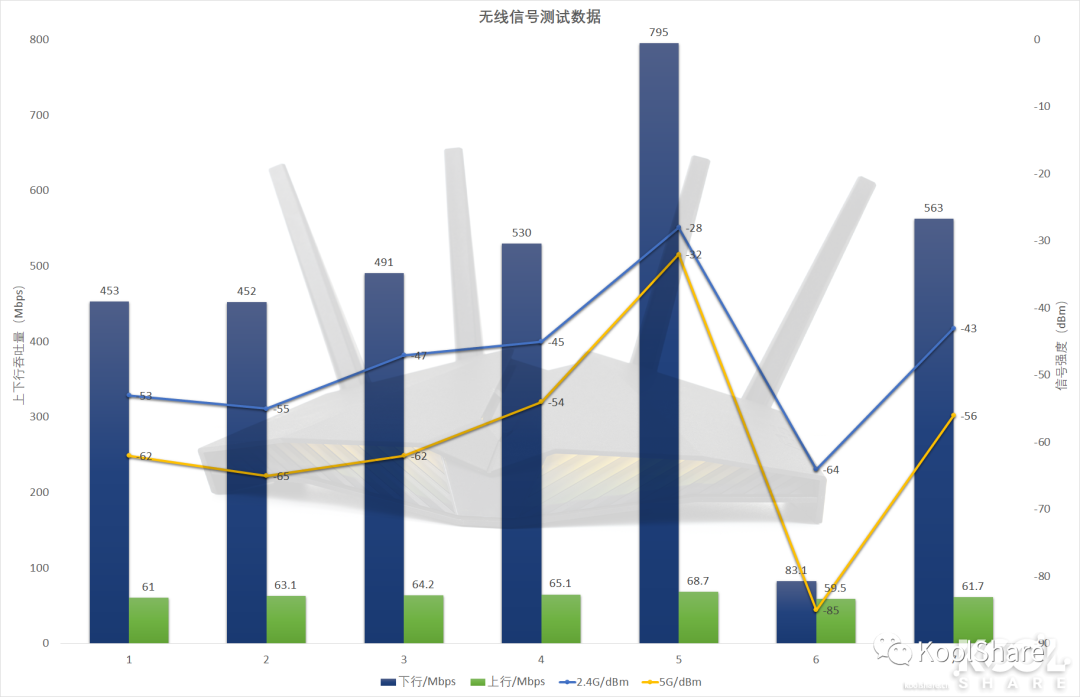

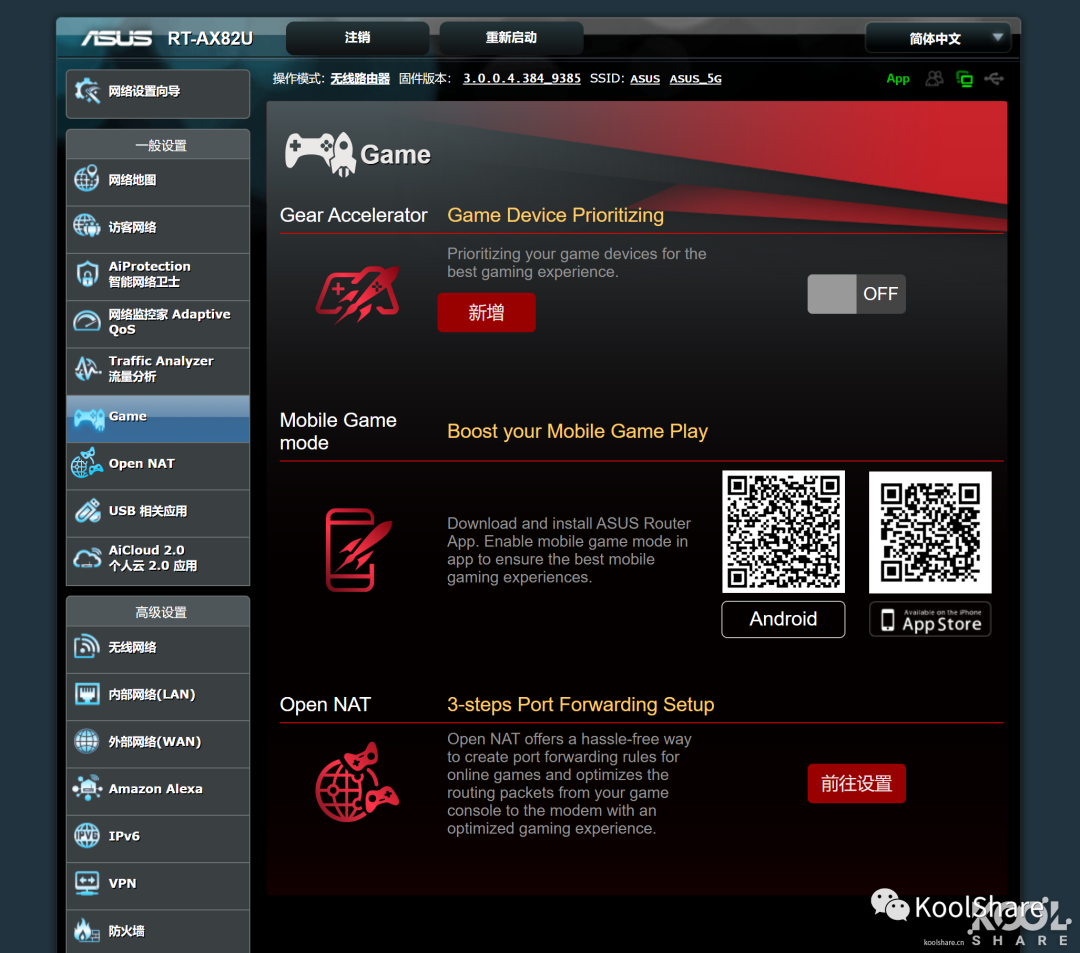

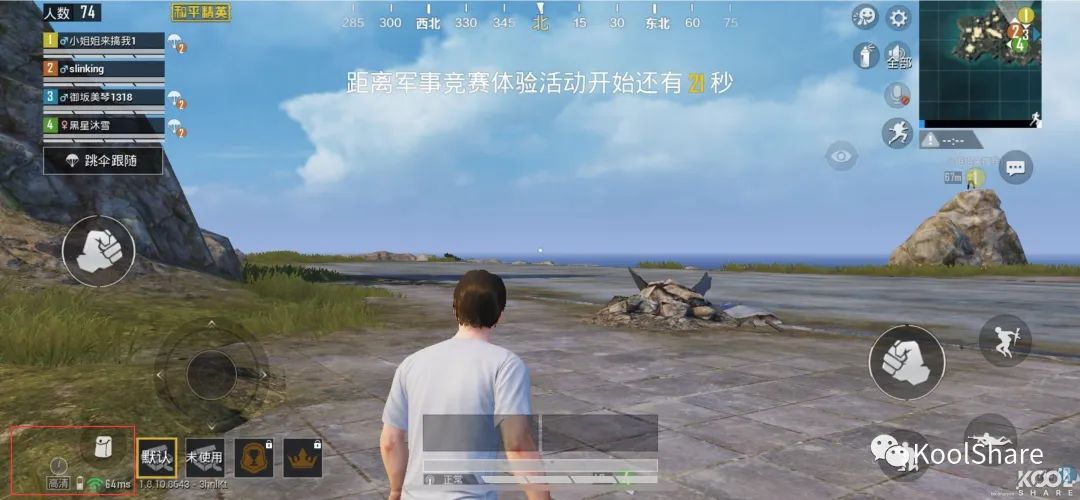

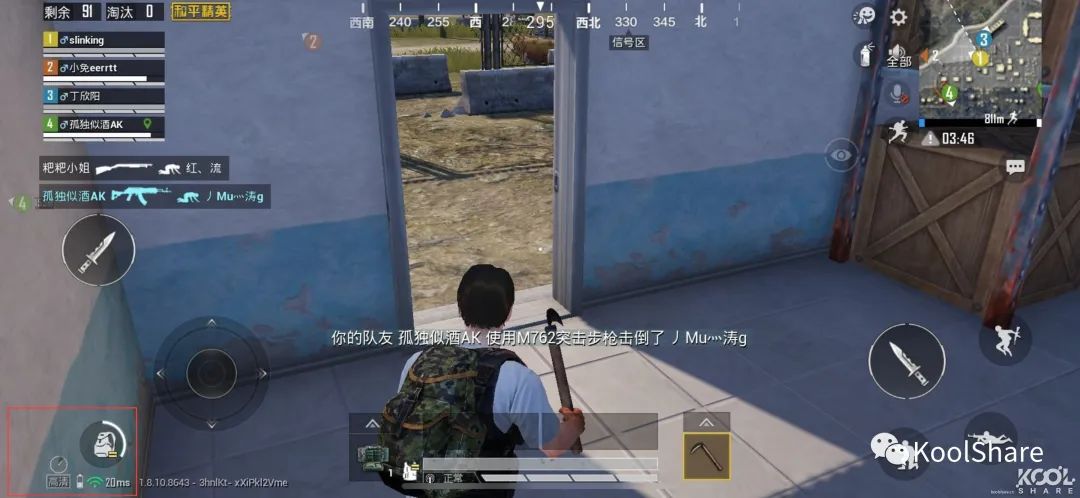

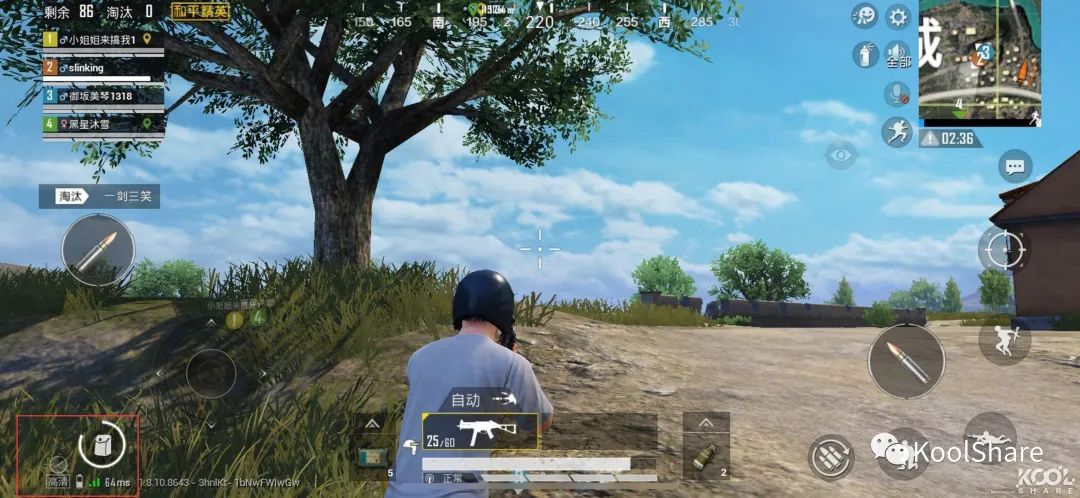

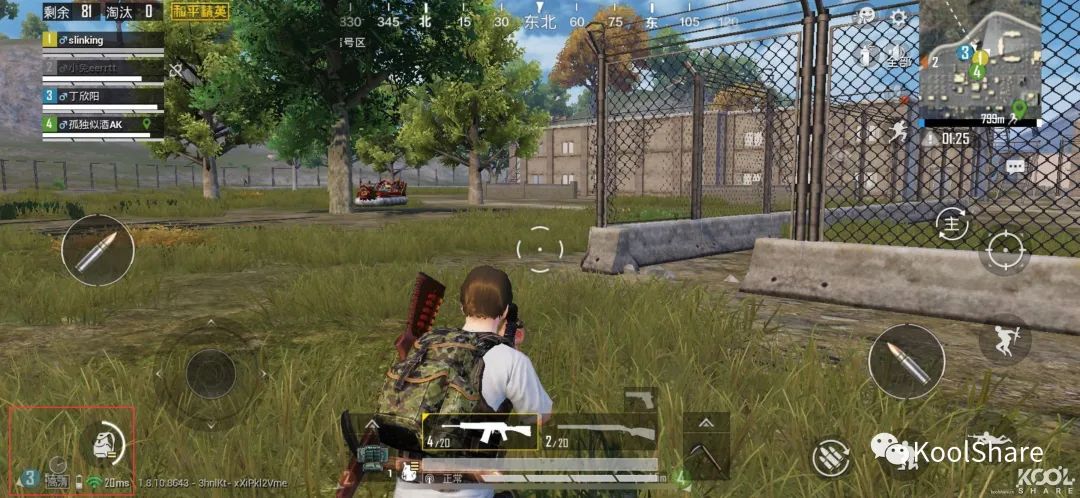

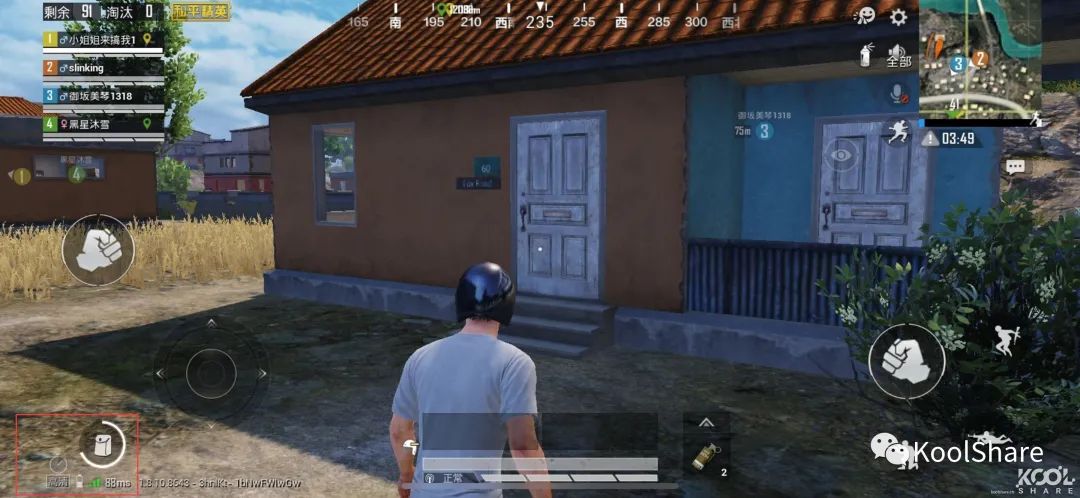

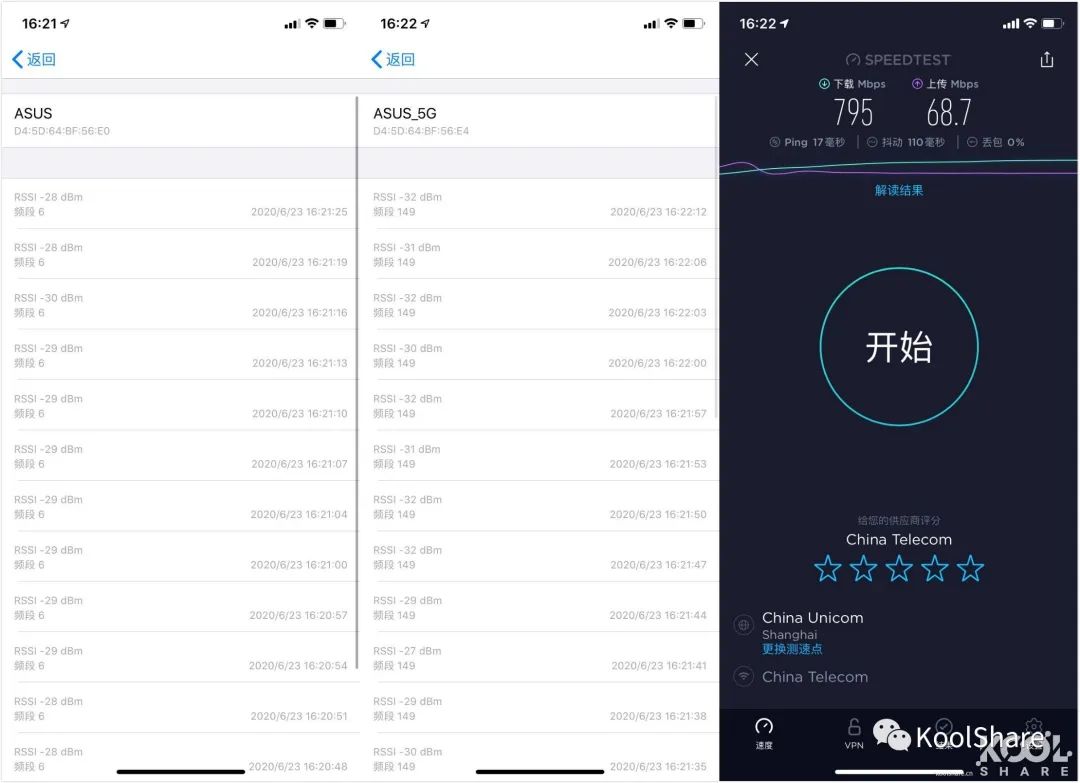

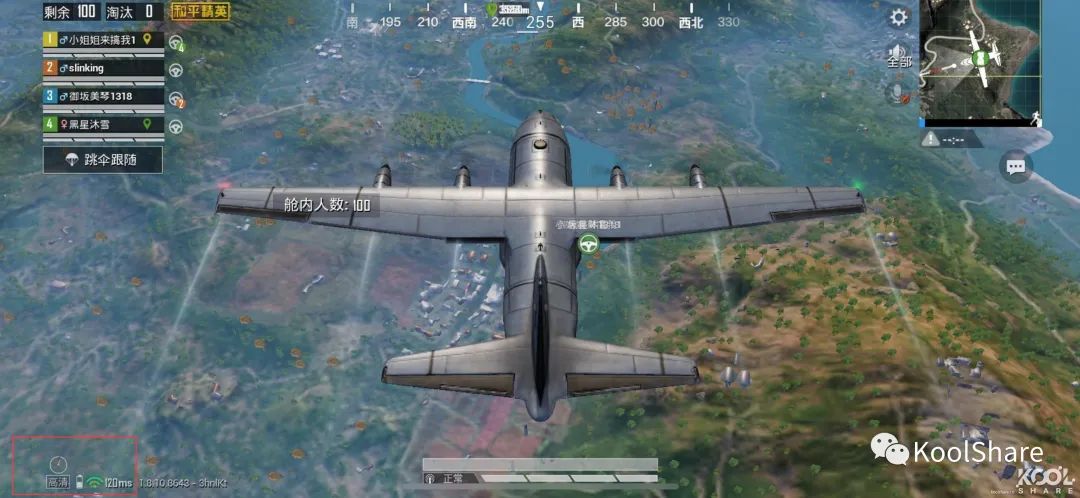

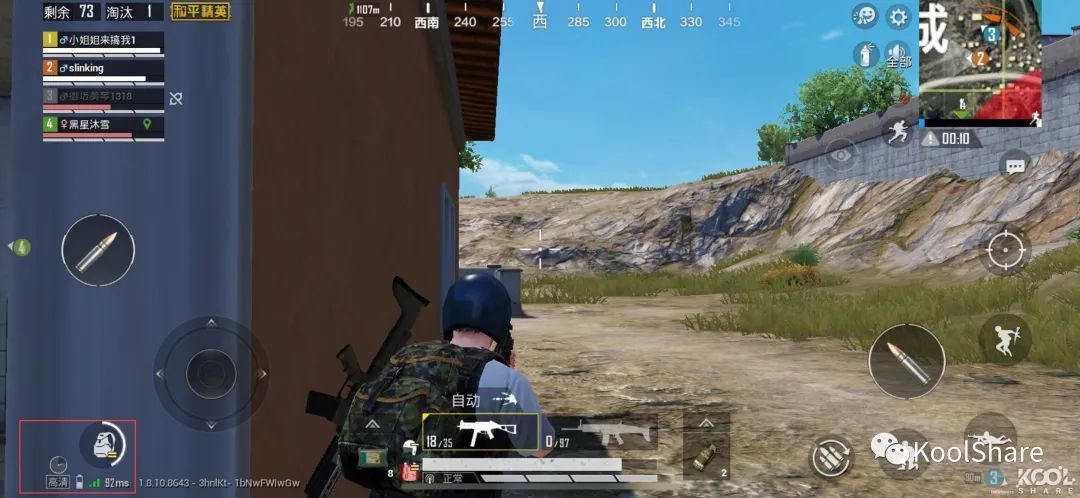

G:7.5平方米▲1号位置处2.4G、5G信号强度以及Speedtest测试▲2号位置处2.4G、5G信号强度以及Speedtest测试▲3号位置处2.4G、5G信号强度以及Speedtest测试▲4号位置处2.4G、5G信号强度以及Speedtest测试▲5号位置处2.4G、5G信号强度以及Speedtest测试▲6号位置处2.4G、5G信号强度以及Speedtest测试▲7号位置处2.4G、5G信号强度以及Speedtest测试▲数据汇总▲图表汇总手游加速测试▲华硕宣称的手游电竞模式可最大程度地减少移动游戏的延迟。我使用iPhone 11登录和平精英进行测试▲在开启手游电竞模式之前，延迟还是不停的波动的▲开启手游电竞模式▲在开启手游电竞模式后，延迟稳定在20ms总结▲ASUS RT-AX82U采用了BCM6750+BCM43684的博通硬件方案，做工扎实，散热优秀。除此之外，RT-AX82U还加入了华硕AURA RGB灯效，提供7种灯光模式及数百种颜色。新加入的手游电竞模式可以减少移动游戏的延迟，为用户带来更加顺畅的手游体验。最后，京东首发999的价格，这个价格下的RT-AX82U还是有着不错的竞争力
