普通字体如何转为cad字体_CONFIG打开CAD图纸时如何自动替换字体

打开CAD图纸时,发现图纸中的文字显示问号，如何解决？

即使有字体库也会出现字体丢失的情况，又如何解决？

文字

最好的解决办法就是替换为常用字体。

如果你对使用的字体有一定了解，那我们就可以替换成其他字体。比如说这个字体不是大字体，字体也没有包含什么特殊符号，只包含一些基本的数字、字母和常规符号的话，我们可以替换成其他小字体，例如simplex.shx或txt.shx。再比如说，单位的一些老图使用的字体不符合新的规范或规定，或者合作单位使用的字体跟本单位规定的字体不同，我们希望将缺失的字体统一替换成其他字体。

CAD考虑到这种需要，专门设置了一个字体映射文件，AutoCAD的字体映射文件是acad.fmp，浩辰CAD使用的是gcad.fmp，其他同类的CAD也应该有类似文件，你在目录下搜一下*.fmp就可以。

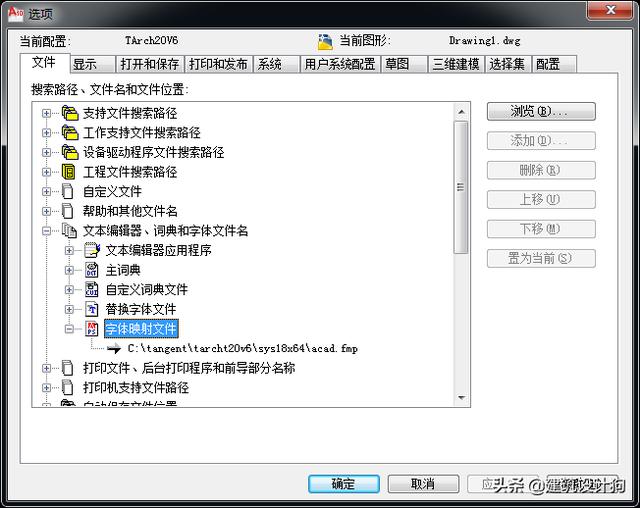

AutoCAD的字体映射文件是acad.fmp

字体映射文件*.fmp是一个纯文本文件，可以用记事本打开，文件中CAD本身已经设置了一些默认的文字替换规则，CAD的字体替换文件内容如下。

visiojp;bigfont.shx

visiohg;whgtxt.shx

acaderef;eref.shx

hztxtf;hztxt.shx

hztch;hztxt.shx

cibt;CITYB___.TTF

cobt;COUNB___.TTF

eur;EURR____.TTF

euro;EURRO___.TTF

par;PANROMAN.TTF

rom;ROMANTIC.TTF

romb;ROMAB___.TTF

romi;ROMAI___.TTF

sas;SANSS___.TTF

sasb;SANSSB__.TTF

sasbo;SANSSBO_.TTF

saso;SANSSO__.TTF

suf;SUPEF___.TTF

te;TECHNIC_.TTF

teb;TECHB___.TTF

tel;TECHL___.TTF

前面是图中使用的字体名，分号后面是替换的字体文件。

我们也可以按照这种格式添加需要替换的字体，一旦添加到FMP文件中后，再打开CAD图时缺少这些字体时就不再提示，而是自动替换成设置的字体。

CAD之所以会设置一些默认的字体替换，可能是为了兼容旧版图纸。在旧版图纸中使用的一些操作系统或CAD字体在新版的操作系统或CAD中已经不提供或不支持，此外文字名的保存规则也不太相同，因此需要替换成新版的字体。
