在科研和生产实践中，人们往往要做许多次实验来进行某项研究。实验结果一般由很多因素共同影响，因素的值不同产生不一样的试验结果。如果想把每个因素的每个值都要验证一遍，总验证次数就等于各因素的值的个数的乘积>对于只考察一个或两个因素的试验来说，由于控制的因素较少，试验设计和实施都比较的简单。但当一个试验出现超过三个因素时，试验就变得非常繁琐，全部实施起来也非常困难。

1. 正交试验概述

正交试验设计( Orthogonal experimental design )是研究多因素多水平的又一种设计方法，它是根据正交性从全面试验中挑选出部分有代表性的点进行试验，这些有代表性的点具备了"均匀分散，齐整可比"的特点，正交试验设计是分析因式设计的主要方法。是一种高效率、快速、经济的实验设计方法。

日本著名的统计学家田口玄一将正交试验选择的水平组合列成表格，称为正交表。例如作一个三因素三水平的实验，按全面实验要求，须进行3^3 = 27种组合的实验，且尚未考虑每一组合的重复数。若按

正交表安排实验，只需作9次，按

正交表进行18次实验，显然大大的减少了工作量。因而正交实验设计在很多领域的研究中已经得到广泛应用。

1.1 正交表

正交表是一整套规则的设计表格，是通过

来进行表达的，表示有 n 行的表格里，每一行有 k 个变量（

因素），每个变量的取值范围个数（ 水平）都是 m，其中 n 可以通过公式

计算得到。例如

它表示需作 4*（3-1）+1=9 次实验，最多可观察4个因素，每个因素均为3水平。一个正交表中也可以各列的水平数不相等，我们称它为

混合型正交表, 如：

，表示有8行，5列（1+4），其中一列有4个水平，另外4列只有2个水平。

常用的正交表有：3因素4水平表

; 4因素4水平表

。

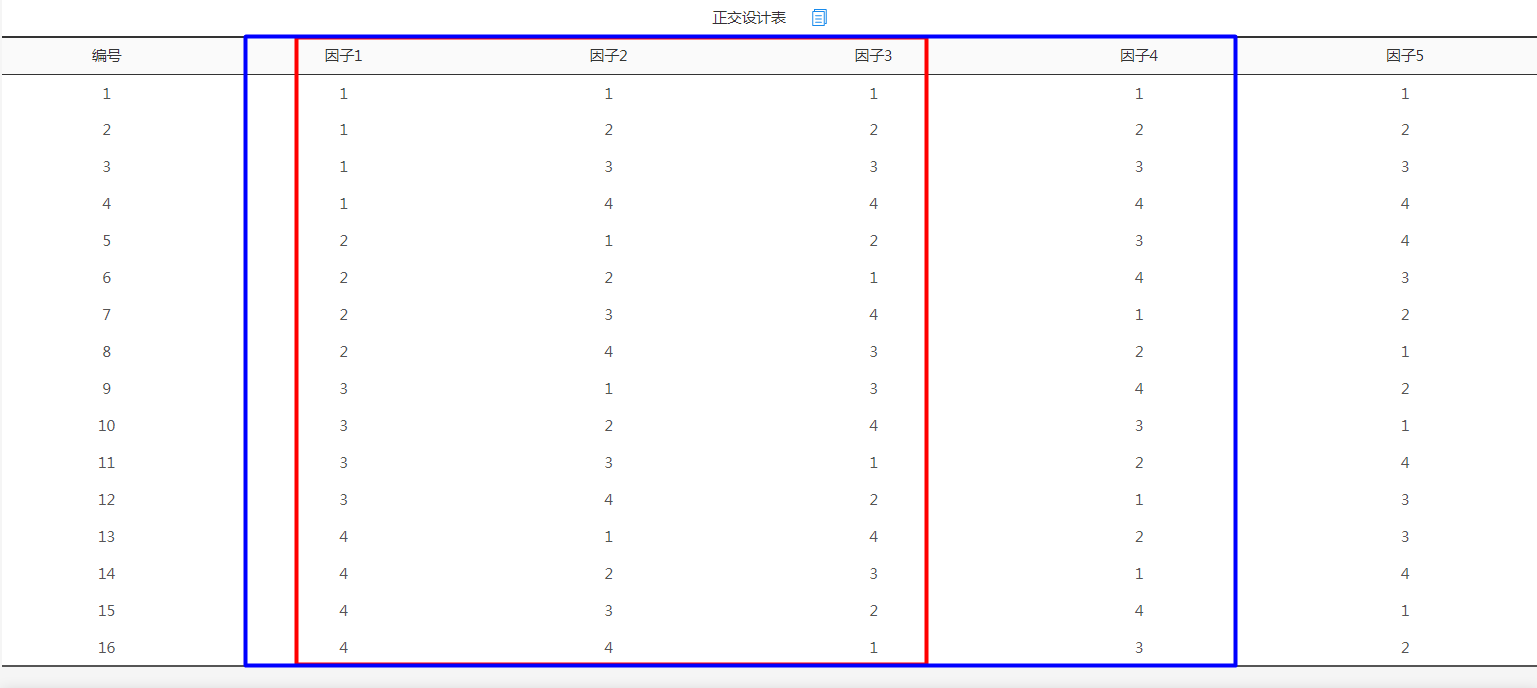

4水平2-5因素通用正交表如下图：

注：上图正交表为SPSSAu生成

正交表生成方式：

①SpssAu在线（SPSSAU - 在线SPSS分析软件）：

试验/医学研究 —>正交试验 —>选择因子个数、对应水平数，开始分析即可。

②Minitab软件：

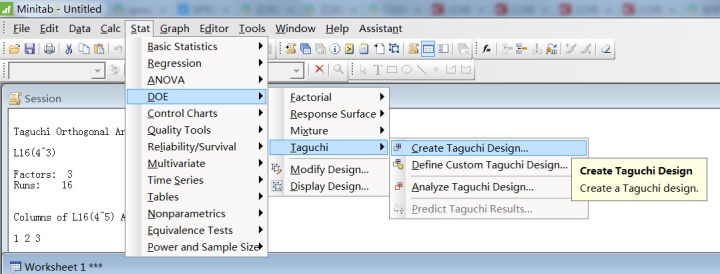

第一步：打开Minitab软件 —>Stat —> DOE —> Taguchi —> Create Taguchi Design。

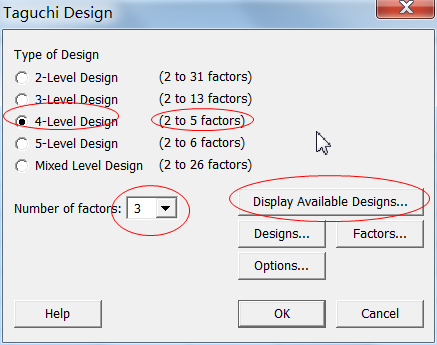

第二步：根据因素个数，确定水平数，可以直接确定，也可以通过Display Available Designs 面板进一步选择。

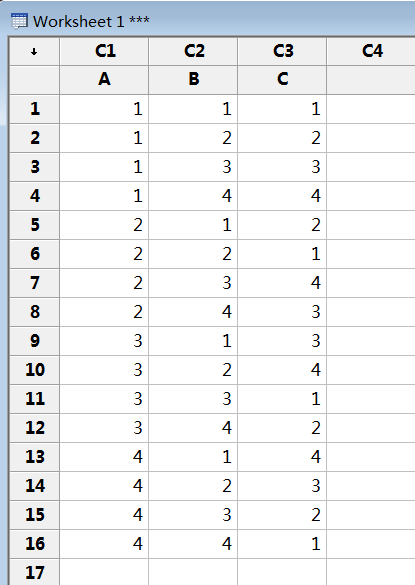

第三步：生成正交表，生成规则和SPSSAu相同，但是需要将各因素各水平值，改为实际的问题数值。

③Spss软件：

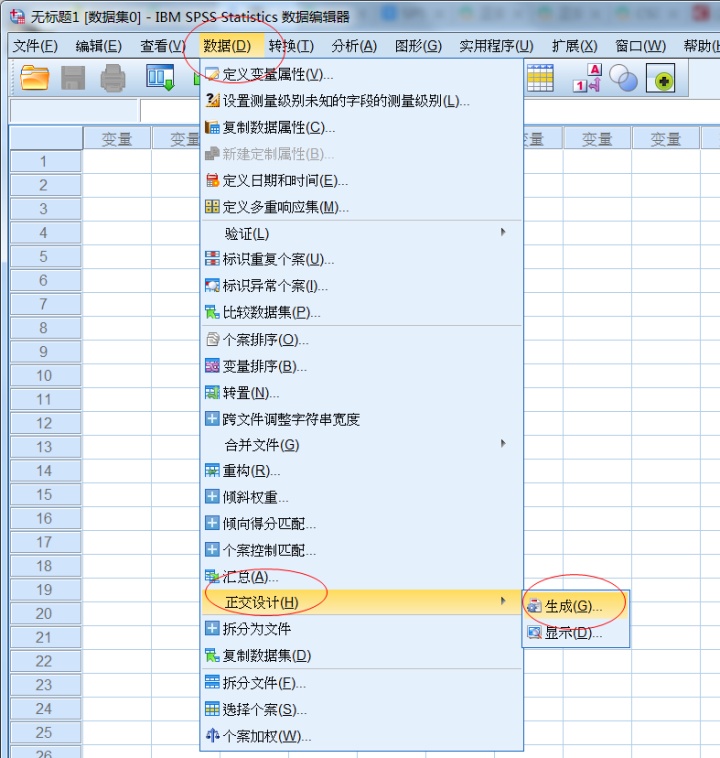

第一步：打开Spss软件 —> Date —> Orthogonal Design —> Generate。

第二步：输入因子，并确定因子名称，按Add键添加到数据框。

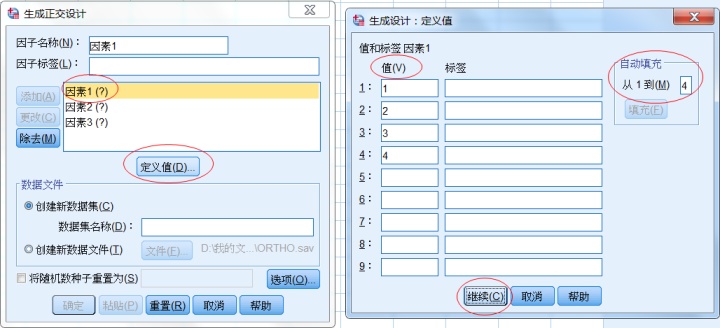

第三步：选中因子，按Define Values键，可以确定各因子的水平（比较方便！）。

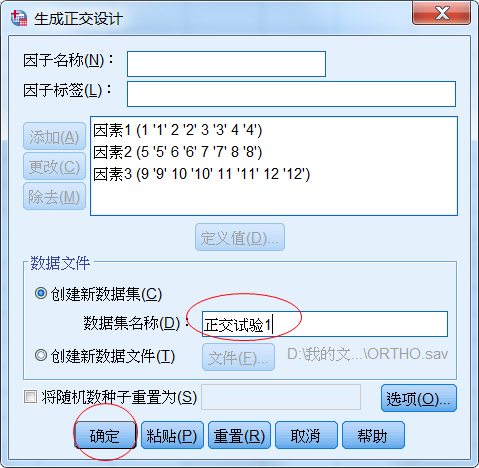

第四步：填写数据集名称，并确定。

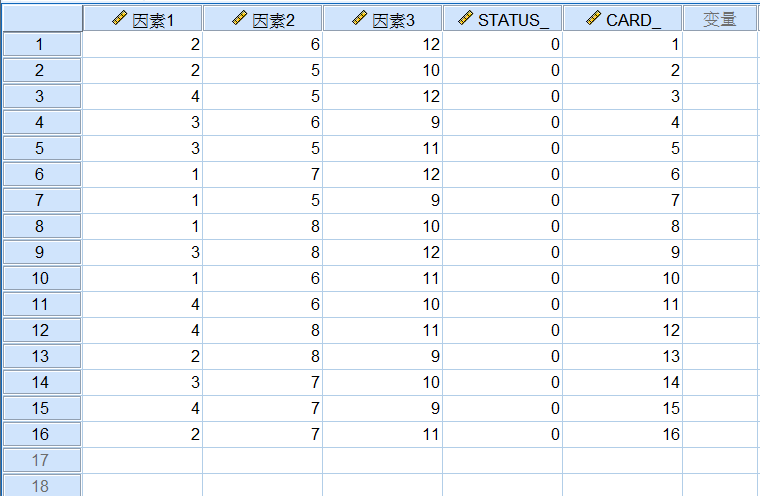

第五步：生成正交表，可以发现Spss生成的正交表在产生规则上不同于以上两种方式。

注：STATUS 表示指标（试验填写）；CARD_表示试验序号。
需要注意的是：SPSS会自动给出误差数据，不需要单独设置一列误差因子。

1.2 正交表的性质

分布均匀：任一列中，任一因素的水平（状态）出现的次数相同。

整齐可比：任两列中，任意一个水平组合出现的次数相同。

如果上述条件中的任一条不满足，则不再是正交表。

正交表的获得有专门的算法，对应用者来说，不必深究。

2. 正交试验流程

2.1 基本流程

正交试验的一般流程包括以下几个步骤：

①确定研究因素；②选择指标水平；③制作成正交试验表格；④进行试验；⑤试验结果分析。

分析步骤：

①确定研究因素

根据问题研究背景可以确定本次的研究因素个数。

②选择指标水平

确定因素后，还要对每个因素的水平进行设定，通常是依据专业知识或参考过往的文献经验来设定。

③制作正交试验表格

确定好因素与水平、准备工作就基本完成。接着制作正交试验表格，再将数据对应填入表格。

④进行试验

经过了漫长的试验……记录试验结果，整理数据。

⑤试验结果分析

得到试验结果后，将试验数据与结果整理到表格中，进行分析。

2.2 结果分析

根据试验目的的不同来对正交试验结果作相应的结果分析：

①希望找出各因素中较好的水平，作为试验的固定参数：

均值效应图（Minitab）、比较平均值（SPSS）。

②希望找出对目标值（响应值）影响比较大的因素：

均值响应表（Minitab）、方差分析（Minitab/SPSS）。

（1）均值效应图、均值响应表（Minitab）

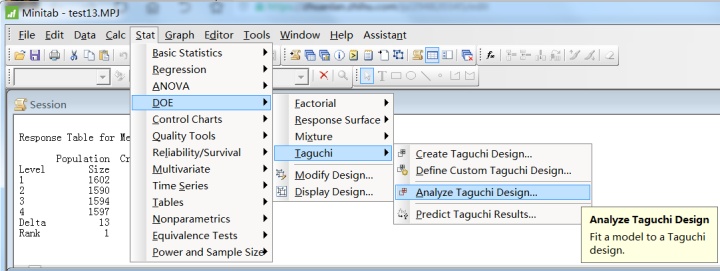

第一步：打开DOE分析面板。

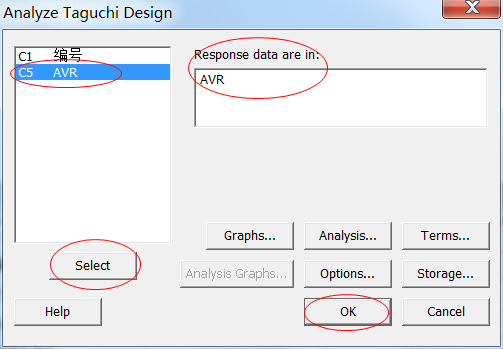

第二步：选择响应数据，可以对分析的方式作一些设置，一般默认就可以。

第三步：生成各因素所有试验结果的“均值效应图”及“响应表”。

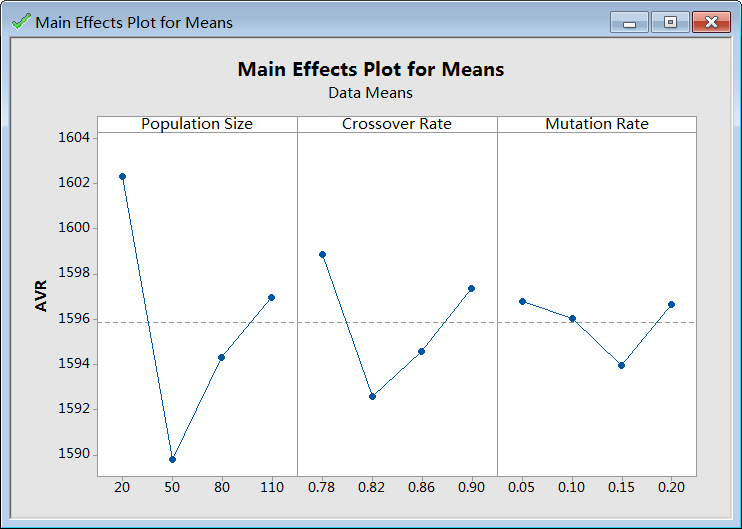

均值效应图

第四步：分析图表，选出最好的参数组合，对各因素影响作出排序。

均值响应表

（2）比较平均值（SPSS）

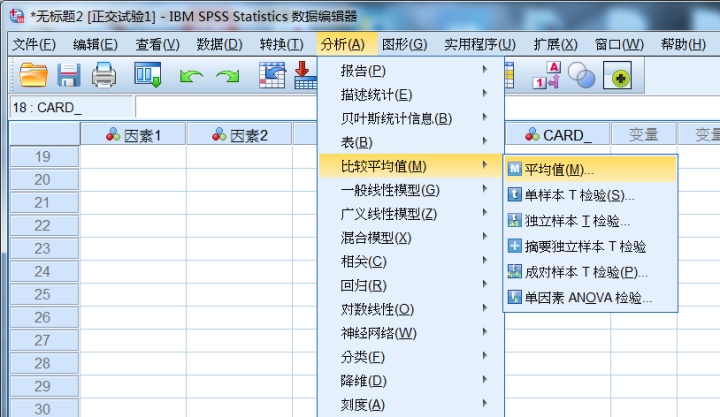

第一步：打开比较平均值面板。

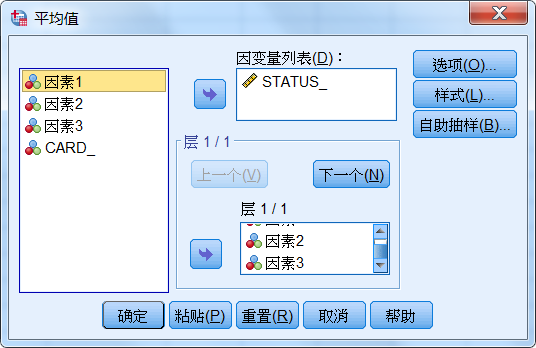

第二步：添加自变量、因变量，确定。

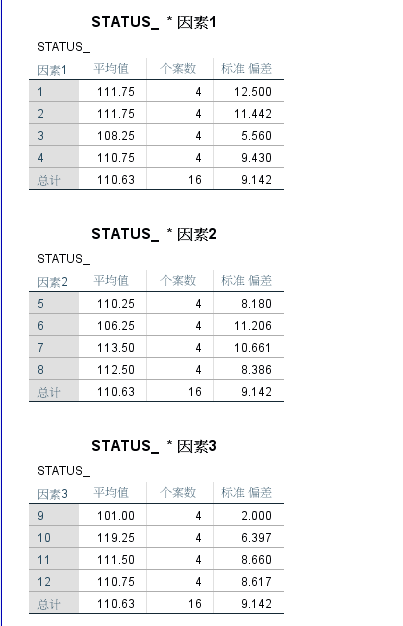

第三步：生成分析报告，可以看出各因素中的较好水平。

（3）方差分析（Minitab/SPSS）

对不同的因素（超过两个）作方差分析，可以分析得到哪个因素对目标值影响最大。

有关方差分析的具体内容，会另写一篇文章来介绍，此处暂且略过。

3. 小结

在生活、工作、学习、生产等领域，我们都会经常使用正交试验，它为我们的工作效率带来了极大的提升。在测试领域里，测试是不可能穷尽的，并且缺陷具有群聚性，所以我们对正交试验的充分利用，能够给我们的测试工作带来极大的效率提升。
