一、板内钢筋类型：

二、板平法：

1、B——板底部钢筋(底筋)；T——板顶部钢筋(面筋)；B&T——双层钢筋

2、X——贯通横向钢筋；Y——贯通纵向钢筋；X&Y——双向钢筋

3、原位标注中负筋线长度尺寸为伸至支座中心线尺寸

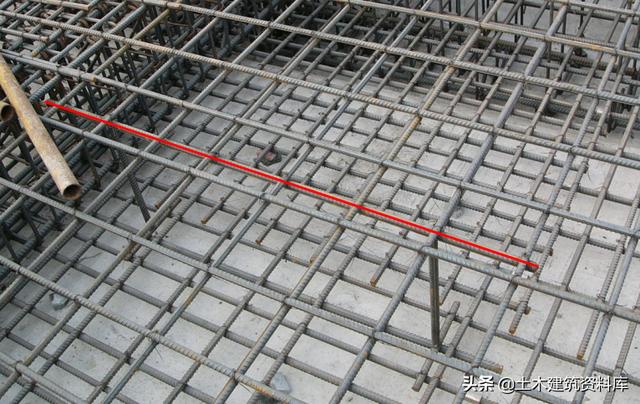

三、板受力筋：

板底钢筋的长度计算：长度=净跨+伸进长度*2+弯勾2*6.25*d，弯勾2*6.25*d只有一级钢筋时需要计算。

弯勾2*6.25*d只有一级钢筋时需要计算

板底钢筋的支座－伸进长度：

板受力筋伸入支座(梁、剪力墙、圈梁)的长度，为max(支座宽/2，5d)。而如果支座为砌体墙，则伸入长度为max(板厚，120)

板底钢筋根数计算：

起步距离的三种算法：

第一根钢筋距梁或墙边50mm(通常算法)

第一根钢筋距梁或墙边一个保护层

第一根钢筋距梁角筋为1/2板筋间距

四、板负筋：

板负筋计算：

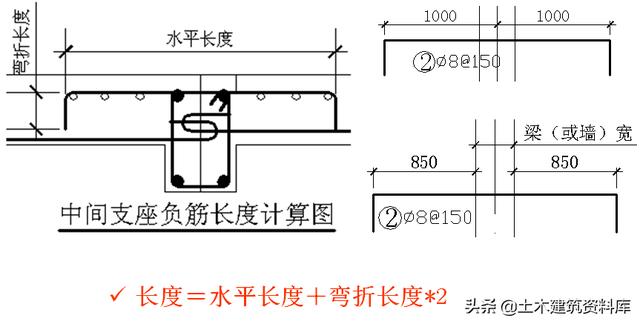

•中间支座负筋长度计算：

弯折长度的计算方法：1)板厚-2*保护层(通常算法)；2)板厚-保护层(04G101-4)；3)支座宽-保护层+板厚-2*保护层；4)伸过支座中心线+板厚-2*保护层；5)支座宽-保护层+板厚-保护层；6)伸过支座中心线+板厚-保护层

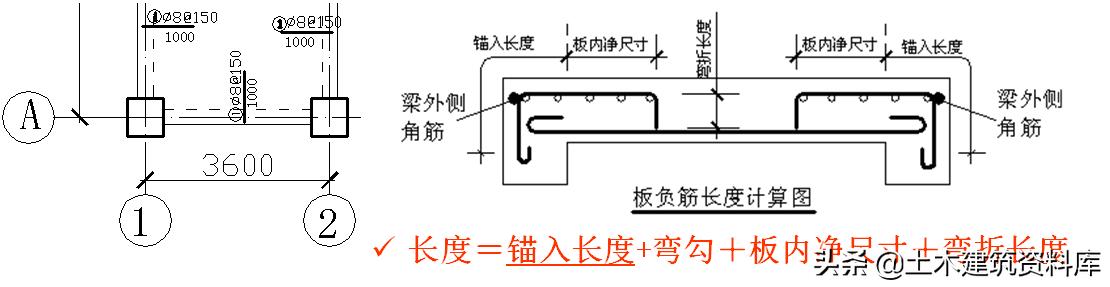

•端支座板负筋长度的计算

锚入长度的计算方法：1)La(通常算法/04G101-4)；2)0.4La+15*d(通常算法)

在计算锚入长度时有些图纸也规定按伸至梁外边向下弯折，通常算法为“梁宽-保护层+板厚-2*保护层”；也有伸过支座中心线即向下弯折的，通常算法为“梁宽/2+板厚-2*保护层”

另外端支座板负筋同面筋。

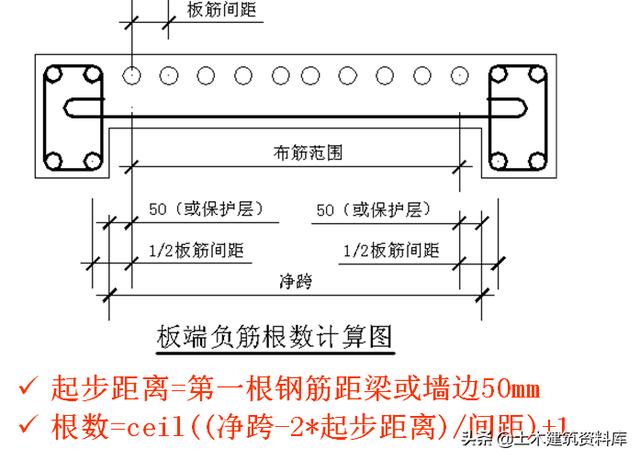

板负筋的根数计算：

起步距离的三种算法同板受力筋

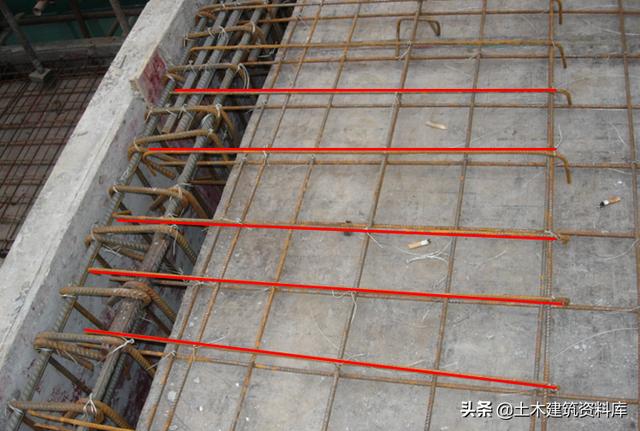

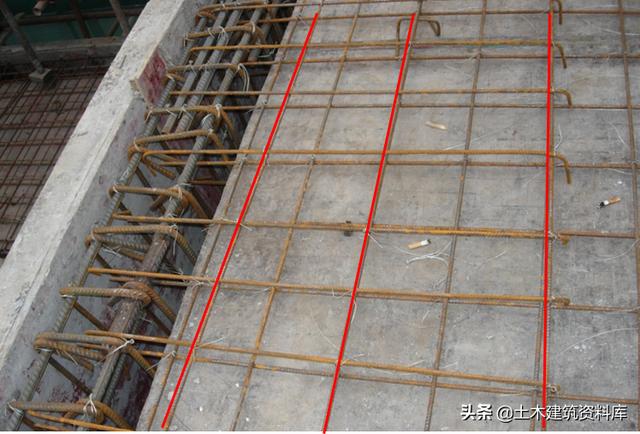

五、板分布筋：

板分布筋计算：

•负筋的分布筋长度计算

规范不同、地区不同、设计院不同、施工单位不同……

都会导致分布筋长度计算的方法不同！我们大致可以归为下列三种算法：

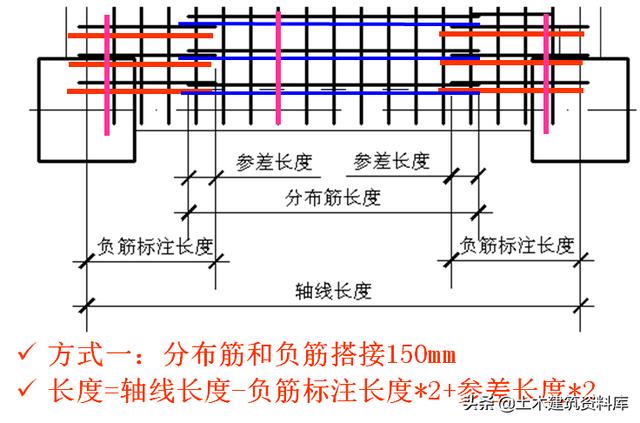

方式一：分布筋和负筋搭接一定的长度，如150、300mm

方式二：分布筋长度＝轴线长度

方式三：分布筋长度＝按照负筋布置范围计算

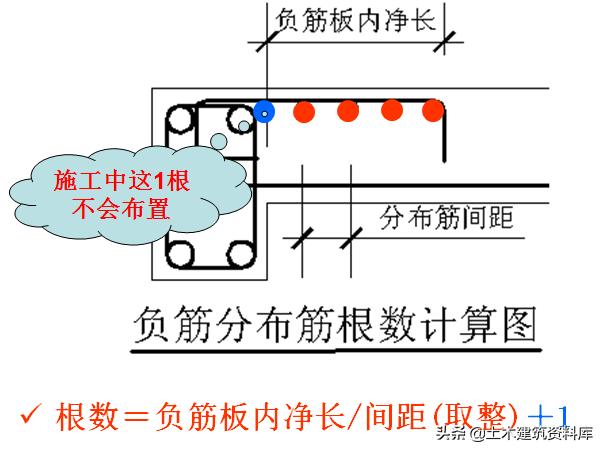

•端支座负筋的分布筋根数计算

为什么用“负筋板内净长”，而不扣除起步距离？

原因是分布筋是自外向内布置的。红点顺序即为负筋布置顺序。

根数是否加1根？

预算手工习惯为向上取整加1根。实际中施工时是不加1根的。举例说明：

负筋板内净长900mm，分布筋间距250。则按排列方式布置，第4根时距离150mm，此时蓝色点处钢筋是否布置？很显然施工时是不会布置。

所以板负筋的正确计算公式应该为向上取整，不加1根。软件中的设置为向下取整加1根，与向上取整不加1根是一回事。

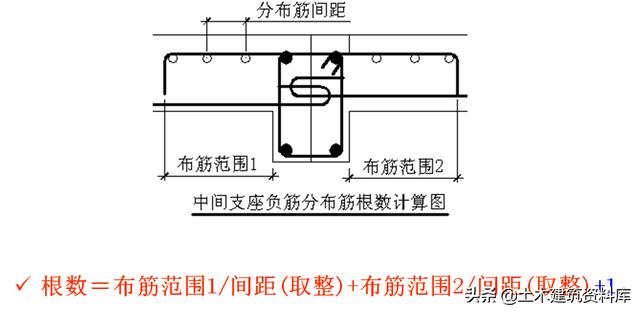

•中间支座负筋的分布筋的根数计算

在手工计算过程中，往往不像上面给出的计算公式那样精确，一般会按“(布筋范围1 +布筋范围2 )/间距+1”计算，而严格意义上讲，两侧应该分别按端支座分布筋根数计算方式计算。

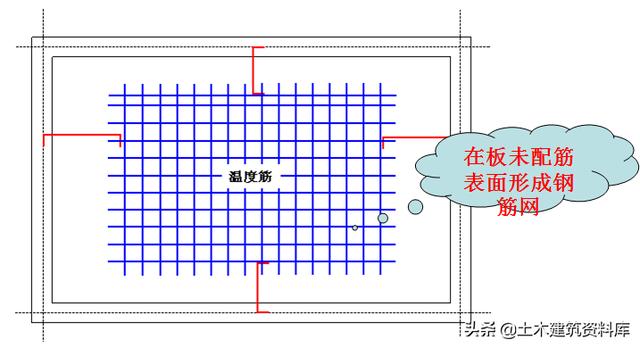

六、板温度筋：在温度、收缩应力较大的现浇板区域内，应在板的末配筋表面布置温度收缩钢筋。

在温度、收缩应力较大的现浇板区域内，钢筋间距宜取为150-200mm，并应在板的末配筋表面布置温度收缩钢筋，板的上、下表面沿纵、横两个方向的配筋率不宜小于0.1%。温度收缩钢筋可利用原有钢筋贯通布置，也可另行设置构造钢筋网，并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固。

板温度筋计算：

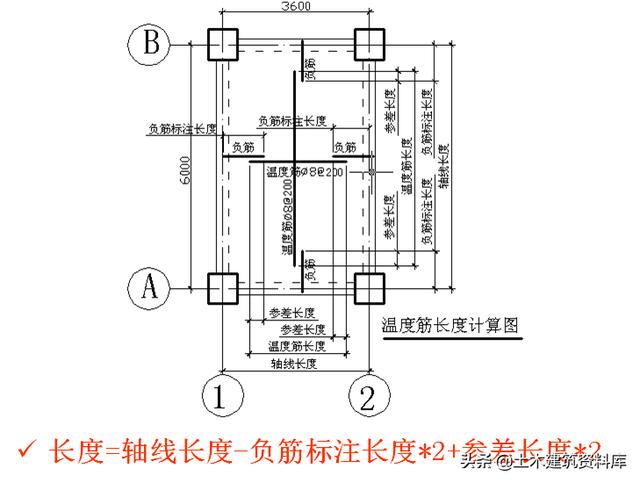

•温度筋长度计算

温度筋与负筋搭接的长度(参差长度)实际工程中一般会以图示形式给出，如未明示，则可以按150mm计算。

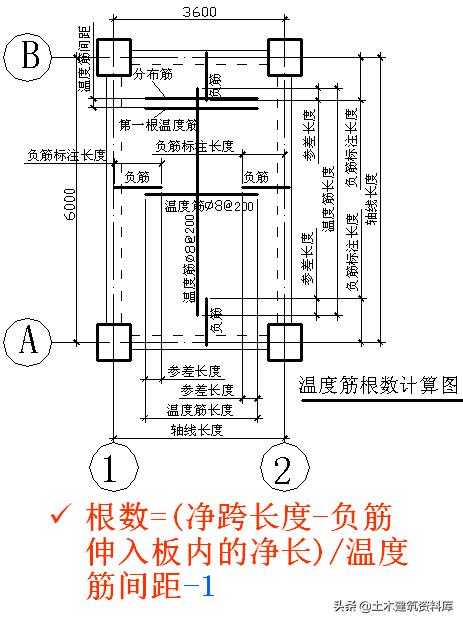

•温度筋根数计算

板温度筋根数计算：根数=ceil((净跨长度-负筋伸入板内的净长)/温度筋间距)-1

手工算法为向上取整减1根，为什么需要减1根呢？以图为例讲解。

左右负筋间净距为900，分布筋间距为250，则手工计算为ceil(900/250)-1=3根。

七、马凳筋：

∏(pài)型马凳筋多用于板内

马凳也称撑筋，用于上下两层板钢筋，起固定上层板钢筋。钢筋马凳一般图纸上不注，由技术员在施工组织设计中详细标明其规格、长度和间距，通常马凳的规格比板受力筋小一个级别，如板筋直径12可用直径为10的钢筋做马凳，当然也可与板筋相同。纵向和横向的间距一般为1米。不过具体问题还得具体对待，如果是双层双向的板筋为8，钢筋刚度较低，需要缩小马凳之间的距离。总之马凳设置的原则是固定牢上层钢筋网，能承受各种施工荷载，确保上层钢筋的保护层在规范规定的范围内。

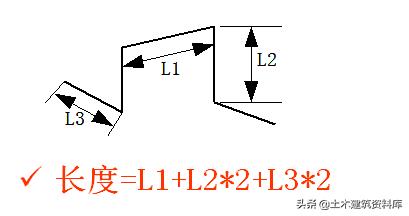

马凳筋 ∏型计算：

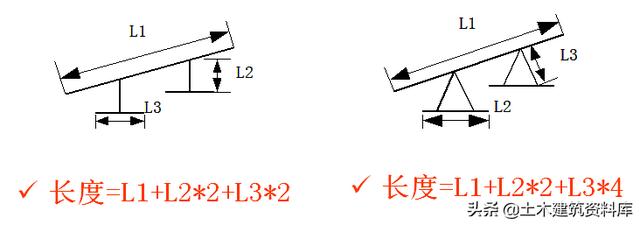

•马凳筋∏型长度计算

设计有规定者按设计规定计算，设计无规定一般可按L1、L2、L3的长度为板厚-2*保护层。

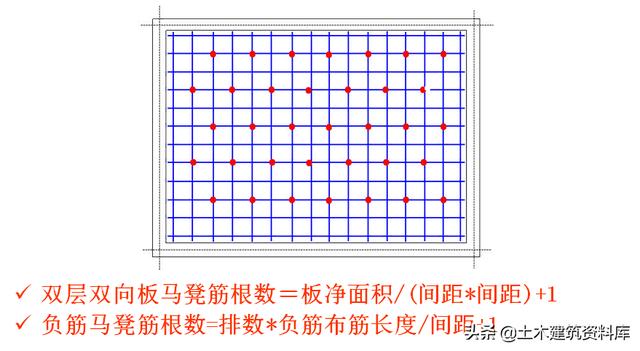

•马凳筋∏型根数计算

∏型马凳筋根数计算分两种情况：

第一种情况为双层双向板，马凳筋的根数计算同墙水平筋根数计算。

第二种情况为负筋受力筋，为了支撑分布筋也需要马凳筋，根数计算时是按排进行计算的。负筋长度较短，可设置1排；较长时可设置2排或2排以上。

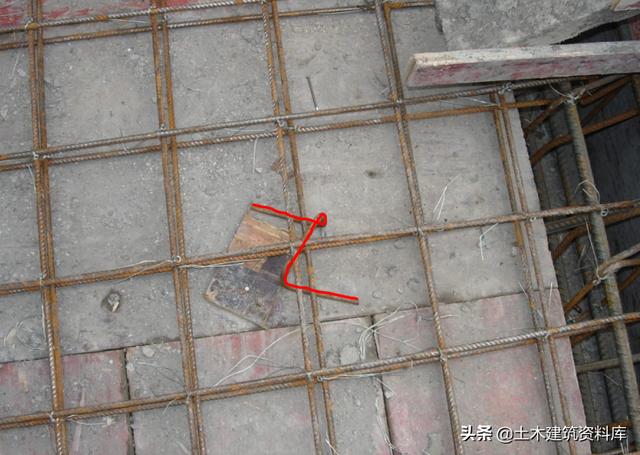

马凳筋 一字型：

一字型马凳筋多用于筏板内

基础底板大于800MM时应采用角铁做支架，支架立柱间距一般为1500MM，在立柱只需设置一个方向的通长角铁，这个方向应该是与上部钢筋最下一皮钢筋垂直，间距一般为2000米。除此之外还要用斜撑焊接。支架的设计应该要有计算式，经过审批才能施工，不能只凭经验。

马凳筋 一字型计算：

•马凳筋一字型长度计算

设计有规定者按设计规定计算，设计无规定一般可按L1为2000mm，支架间距为1500mm，L2为板厚减-2*保护层(第一种，第二种可实际考虑)，L3为250mm。

•马凳筋一字型根数计算

一字形马凳筋施工有三种方式：

第一种：一字形马凳筋梅花状布置

第二种：一字形马凳筋拉通，一排即一根

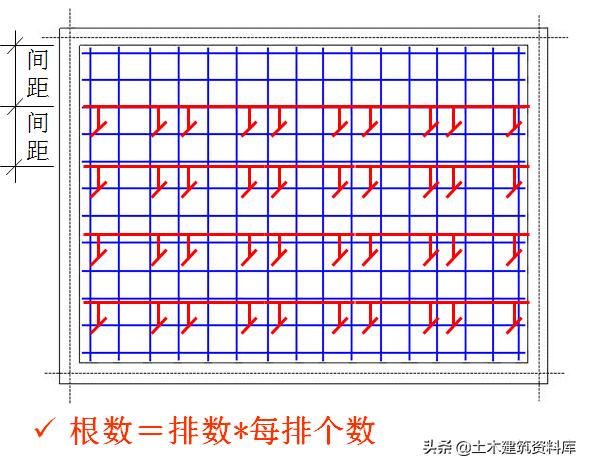

第三种：一字形马凳筋直线排列，等间距分排布置(软件处理)

第三种方式是软件采用的方式，根数=排数*每排个数。其中

排数=ceil(板净长/间距)

每排个数=ceil(板净长/L1)+1

L1——一字形马凳筋长度

八、板中开洞钢筋计算：

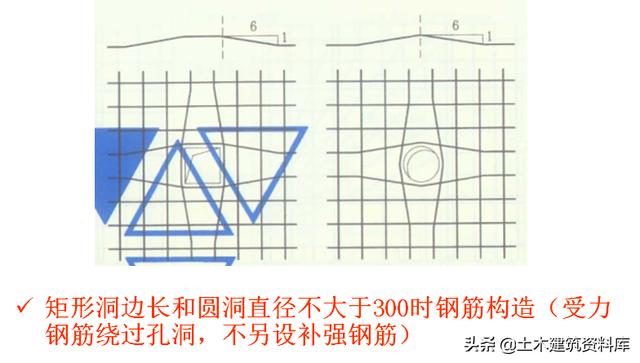

洞口构造(一)

此种情况在计算时可以不考虑板洞的存在。

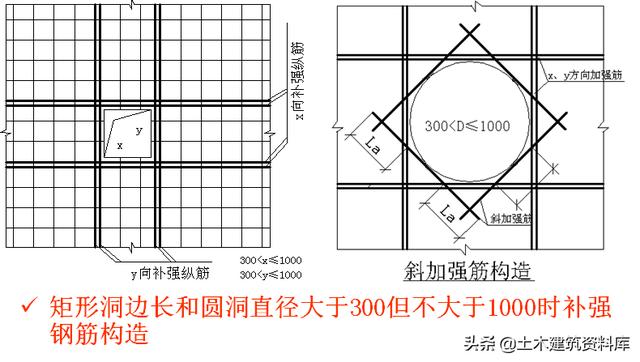

洞口构造(二)

板洞补强筋(洞口加筋)一般图纸设计中的标注会与04G101-4有所差异，我们应以图纸设计为准。

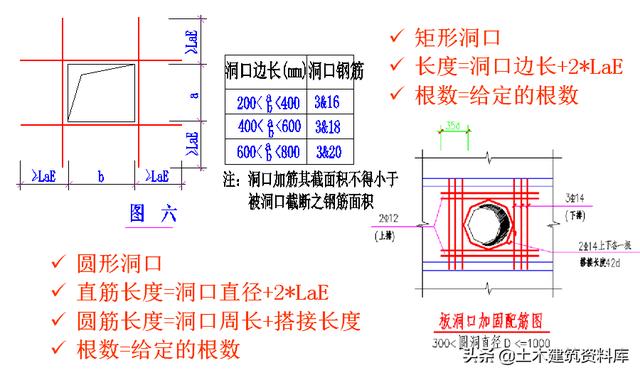

板洞加筋计算：

洞口边长在200~400间需设置洞口加筋，小于了300mm。

另外长度计算公式中的LaE也应该根据实际图纸设计计取，又是会是一个固定的数值或多少倍的钢筋直径。

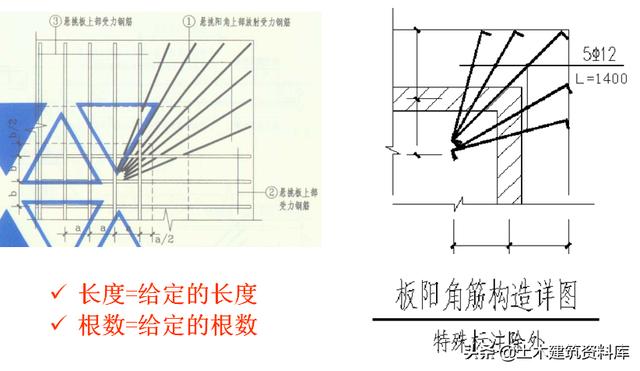

九、板角放射筋：

板角放射筋往往图纸中会直接给出根数及长度，所以计算相对简单，但使用软件做预算时常常漏项。
