如何做一个圆锥齿轮的仿真，看过来，这里有详细步骤！

方法

1.新建一个装配体。

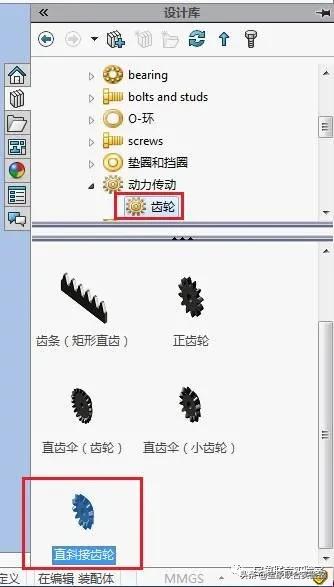

2.点击点击【设计库】中的Toolbox中浏览到“国标”文件夹/“动力”传动文件夹/“齿轮”文件夹。

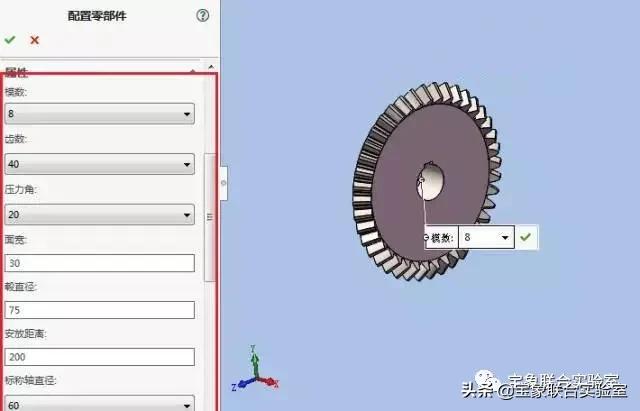

单击【直斜接齿轮】，将其拖到视图区域后放开鼠标，弹出【配置零部件】属性管理器，将模数设置为8，齿数设置为40，压力角设置为20，面宽(齿宽)设置为30，轮毂直径设置为75，安放距离(轮毂长度)设置为200，标称轴直径(齿轮轴孔)设置为60，键槽选择“矩形1”，显示齿设置为40，单击勾号完成。

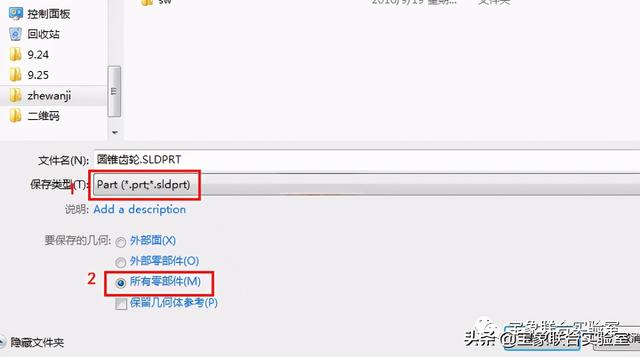

3.点击【文件】–【保存所有】，将装配体中的齿轮保存为“圆锥齿轮”实体零件。

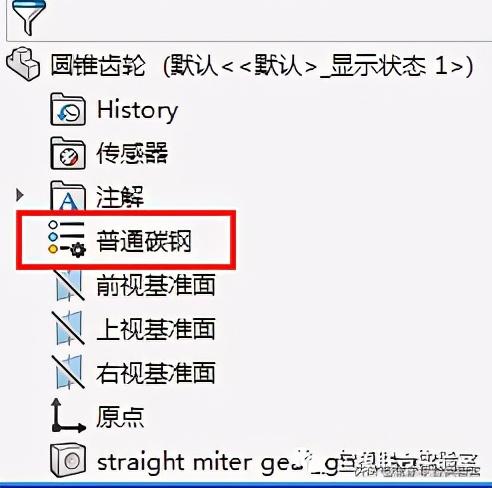

4.打开保存的圆锥齿轮，不进行特征识别，材料设置为“普通碳钢”。

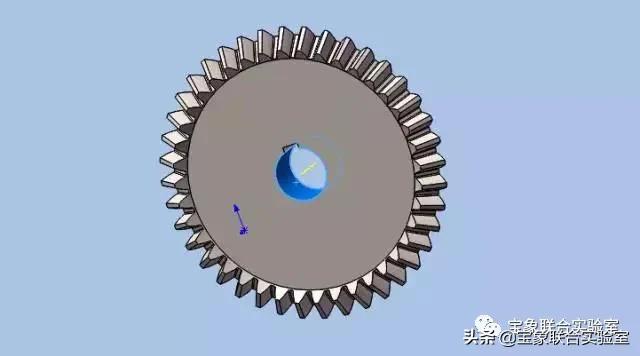

创建如下的基准轴。

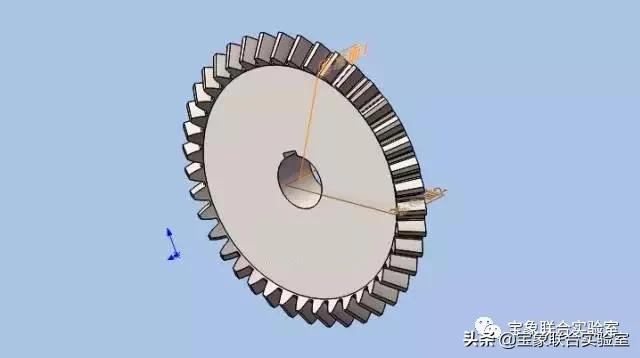

以新建基准轴为第一参考，圆锥齿轮大端面一齿根轮廓线的中点创建一个基准平面；

采用同样的方法，以新建基准轴为第一参考，圆锥齿轮大端面一齿顶轮廓线的中点创建另一个基准平面。

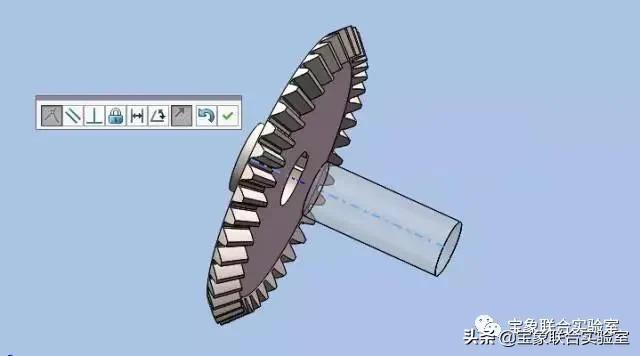

5.新建一个装配体。将齿轮轴和圆锥齿轮添加进来，并将齿轮轴设置为固定零部件，添加圆锥齿轮与齿轮轴的同轴心配合，其端面添加重合配合。

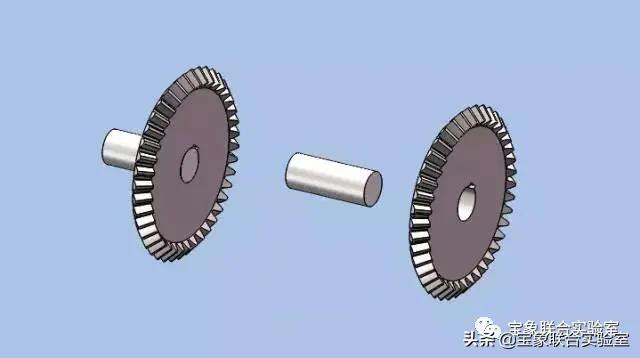

6.按照Ctrl键在特征树中选中齿轮轴和圆锥齿轮可以对其进行复制。

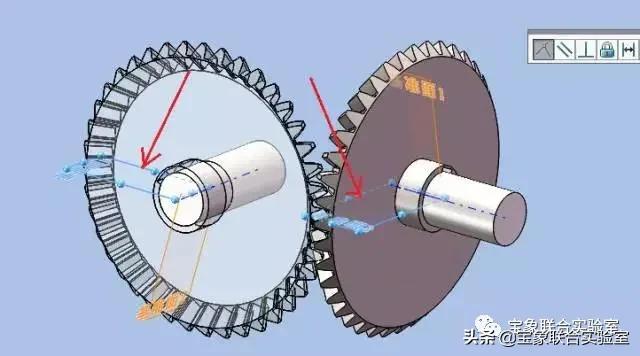

将两个圆锥齿轮上的基准面1和另一个圆锥齿轮的基准平面2进行重合配合。

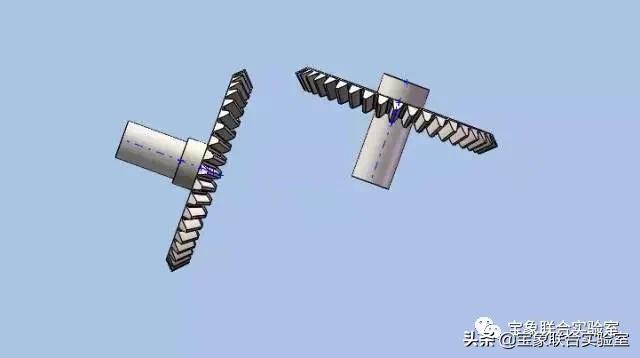

将两个齿轮调整到合适的位置后，鼠标右击将两根轴都设置为固定零部件。最后将圆锥齿轮基准面的重合配合进行压缩。

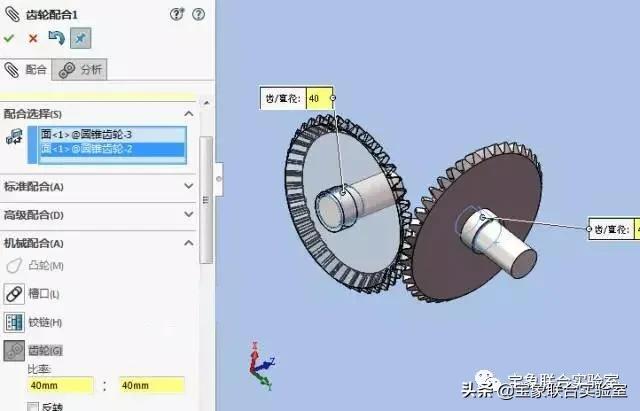

7.给两个齿轮添加齿轮配合。

8.在装配体界面，将Solidworks Motion插件载入，单击布局选项卡中的运动算例，在算例类型下拉列表中选择【Motion 分析】。

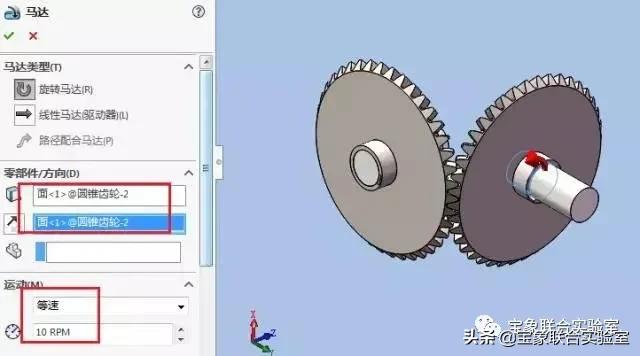

添加一个逆时针等速旋转马达，转速为10r/min，马达位置位于齿轮轴孔处。

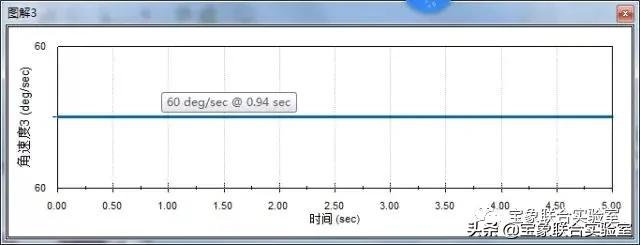

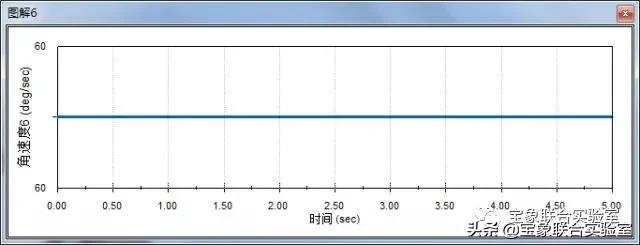

9.点击【计算】按钮，进行仿真求解。待仿真自动计算完毕后，添加两个圆锥齿轮的“角速度图解”，测量结果如下。

由上图我们可以知道，从动圆锥齿轮的角速度和主动圆锥齿轮的的角速度大小相等，实现了交错轴运动的传递，仿真得到的结果与理想的结果一致。

如果看完本文有任何疑问均可留言哦，赶快动手试试吧！
