华三服务器双硬盘,H3C NaviData 5200 G2服务器配置raid1+raid5

0、说明

机房新到了台H3C的服务器，准备部署下业务程序，首先配置raid(还是一样：系统盘使用两块硬盘做raid1，数据盘使用剩下所有硬盘做raid5)，发现raid配置方式和dell不太一样，也是问了客服才知道怎么配置，这里记录下配置方式。

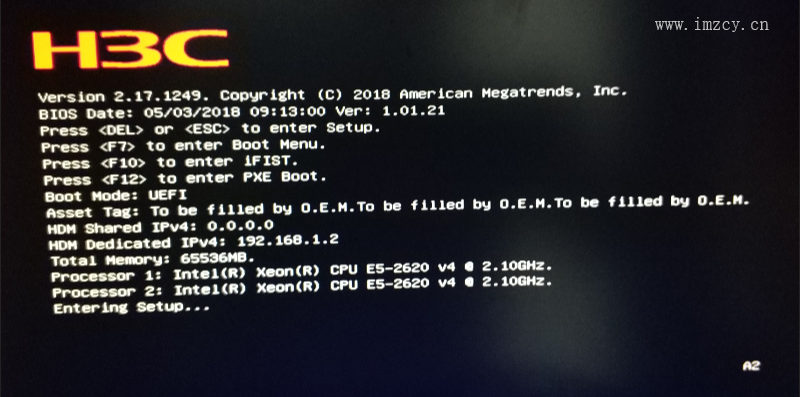

1、首先服务器开机显示到如下界面时，按< ESC >或则< Delete >键进入设置界面

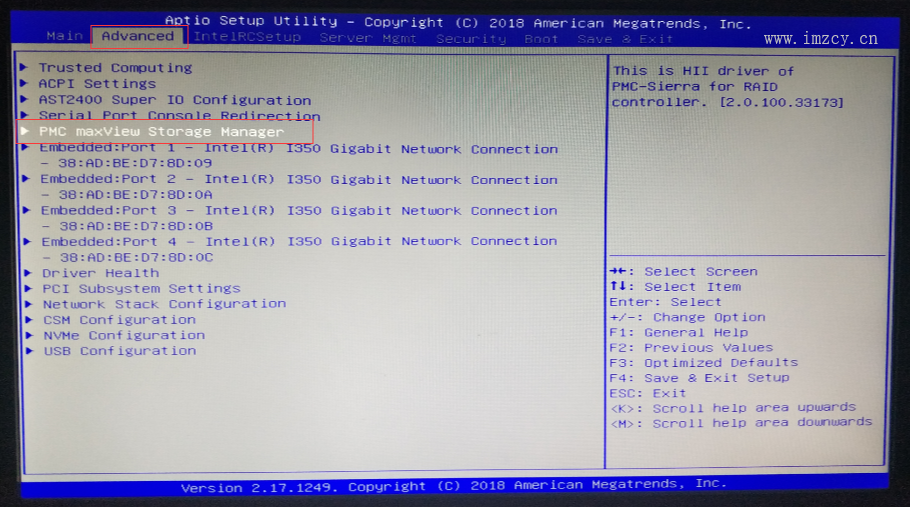

2、按键盘右箭头切换到[ Advanced ]，然后下箭头切换到 [ PMC maxView Storage Manager ]

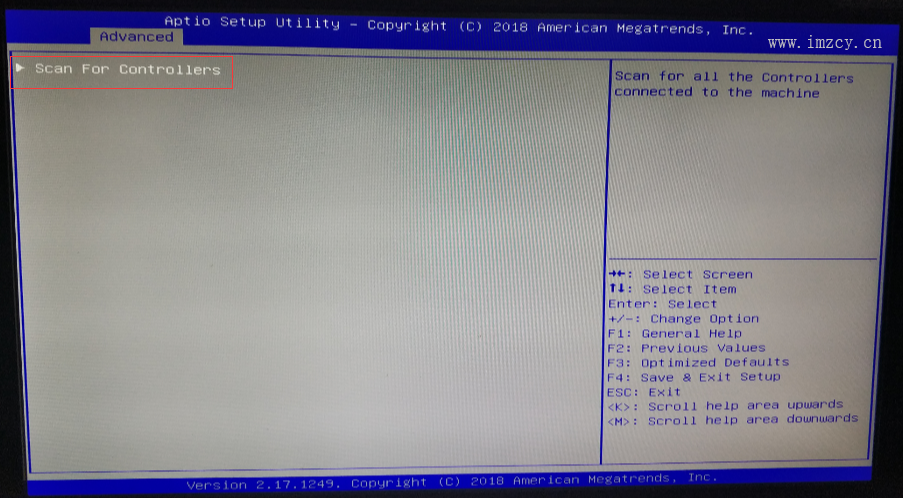

3、直接回车进入 [ Scan For Controllers ]

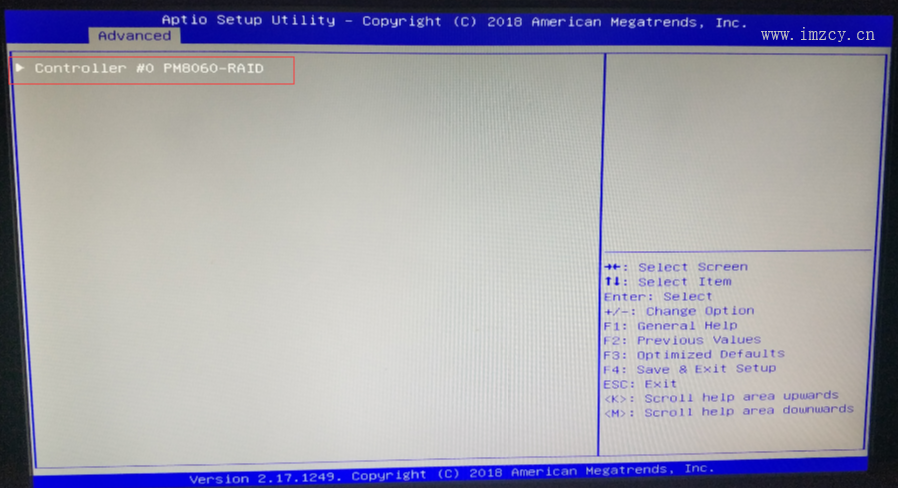

4、直接回车进入 [ Controller #0 PM8060-RAID ]

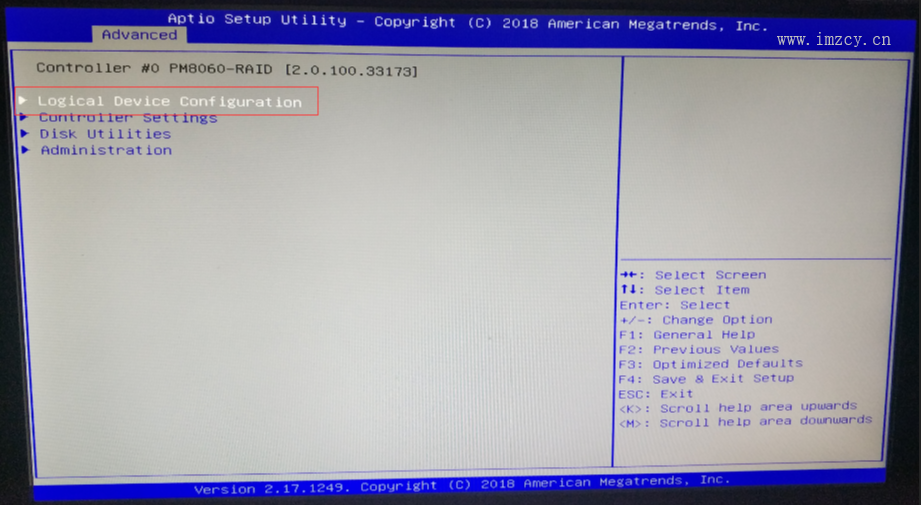

5、在第一项 [ Logical Device Configuration ] 处回车进入配置

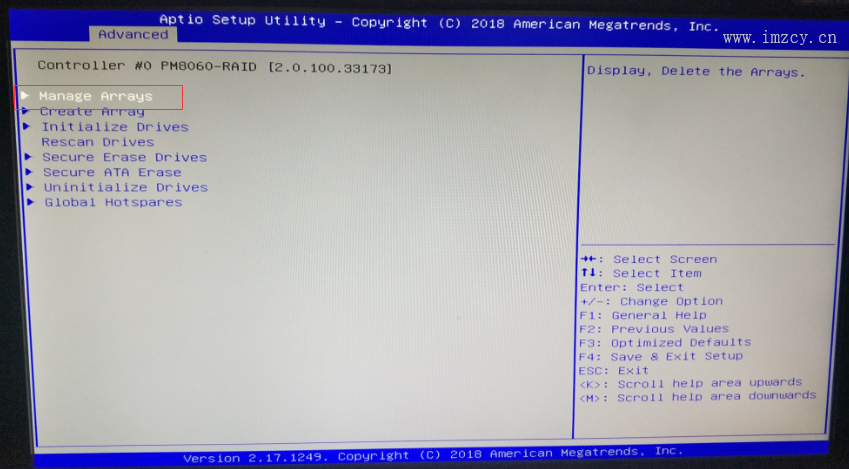

6、在第一项 [ Manager Arrays ] 处回车可以进入查看管理我们现有的raid

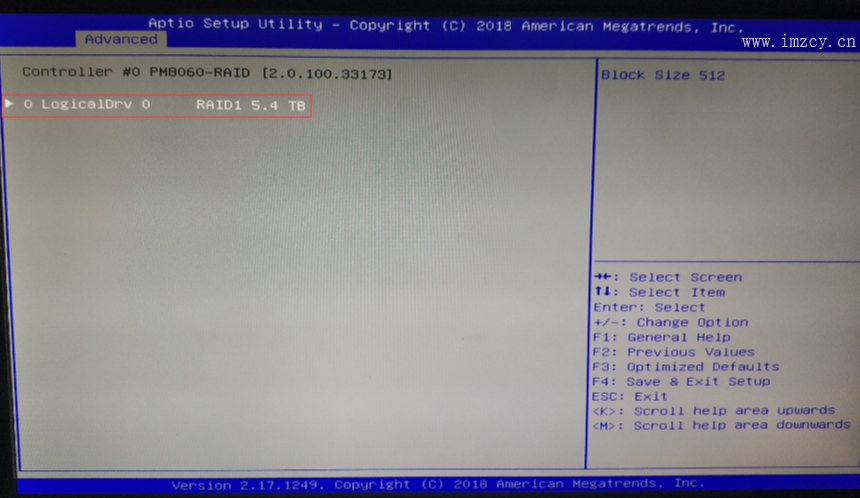

7、可以看到默认已经创建了一个raid，但这并不是我们想要的配置。直接回车进入配置该RAID

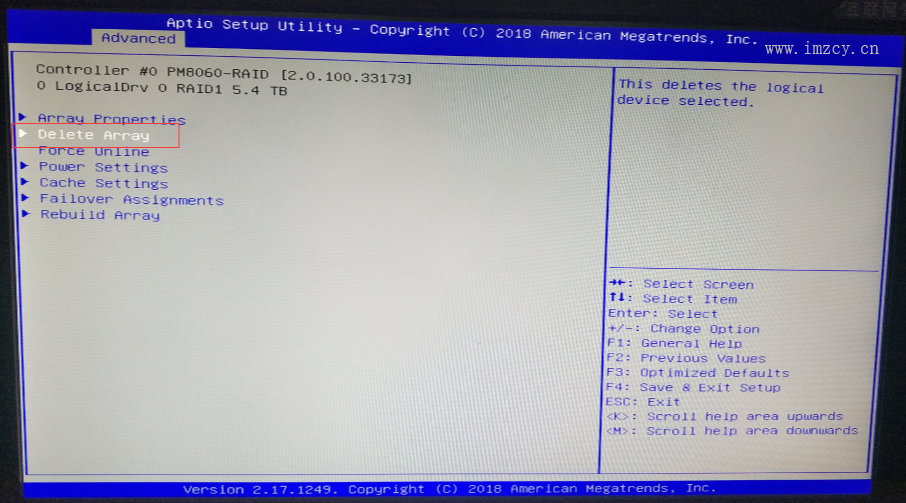

8、键盘下箭头切换到第二项 [ Delete Array ] 回车删除该raid

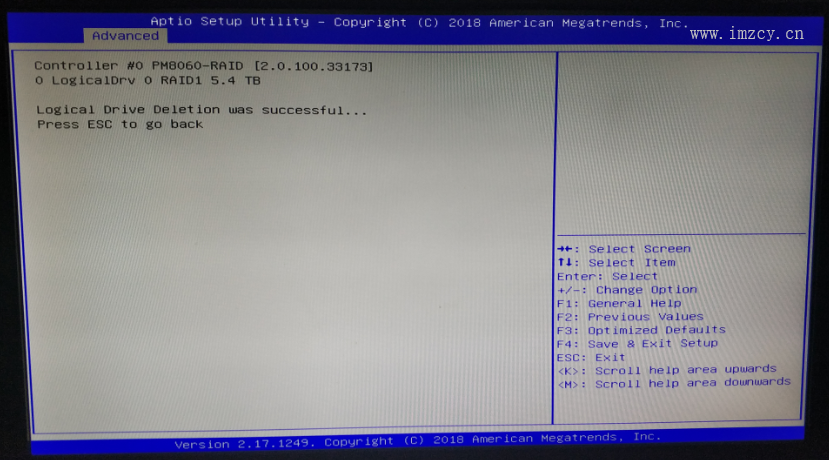

9、点击SUBMIT确认提交更改

10、按 < ESC > 回退到上级菜单

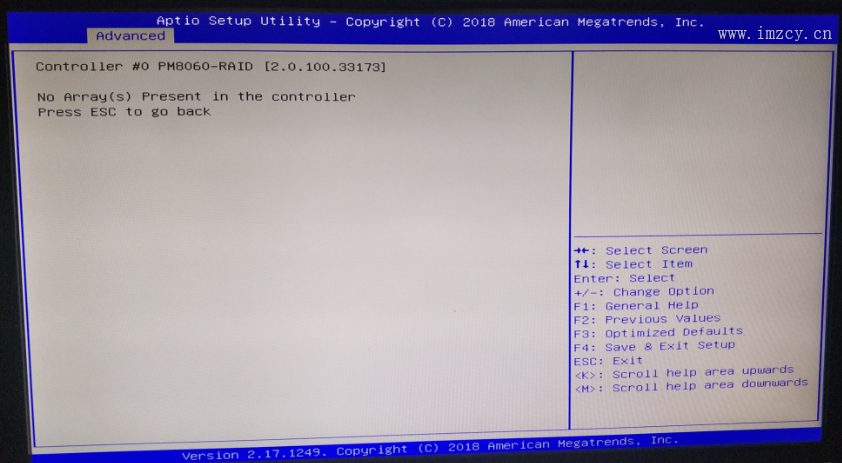

11、因为我们现在没有可以配置的raid了，所以继续按 < ESC > 回退到上级菜单

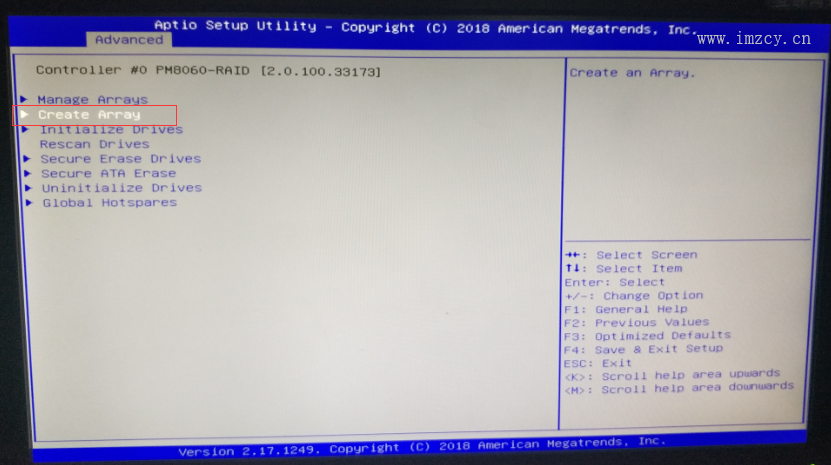

12、接下来我们切换到第二项 [ Create Array ] 创建自己的raid

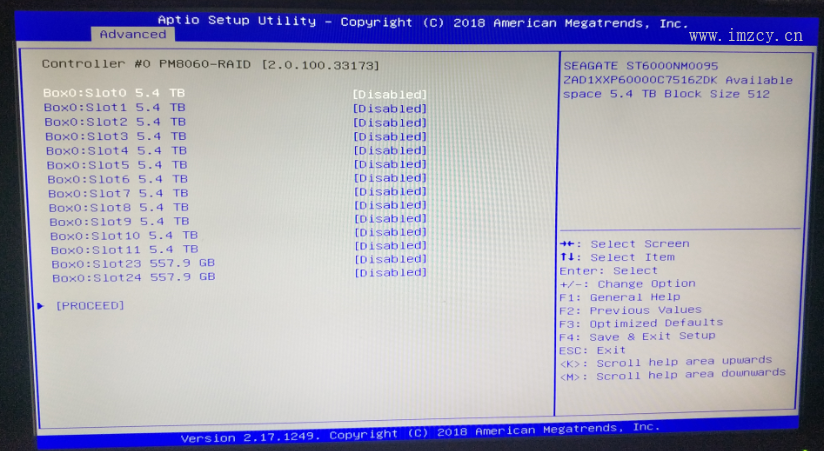

13、我们可以看到服务器上所有硬盘

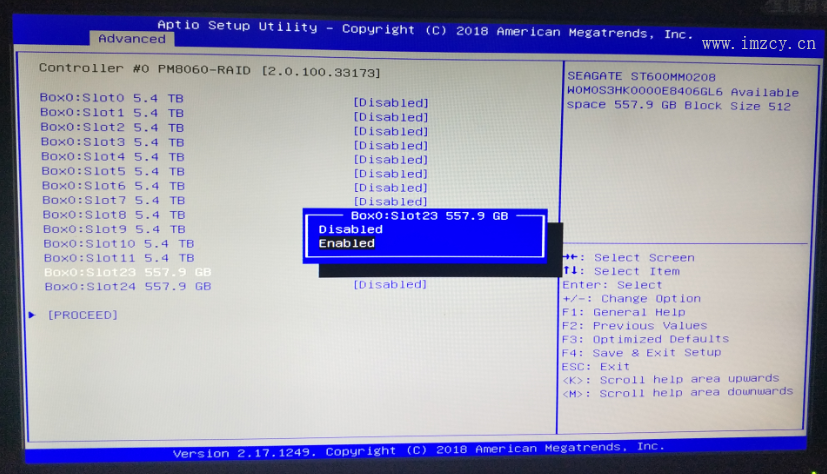

14、然后按上下箭头切换到需要配置的盘，敲空格启用该块硬盘(Enabled)

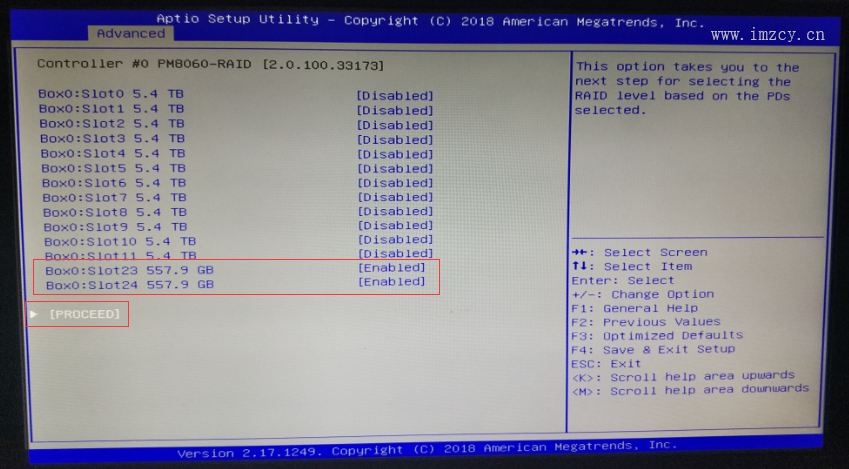

15、选择好此次要配置raid的磁盘后，切换到PROCEED回车继续配置

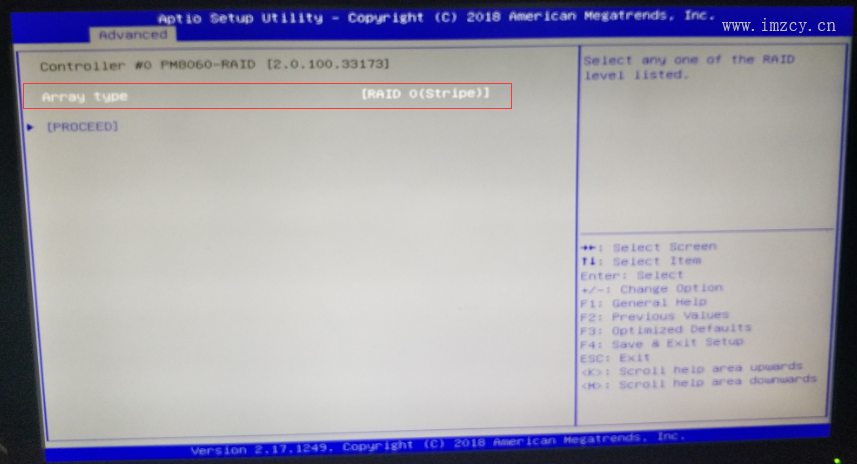

16、可以看到raid类型默认是raid0

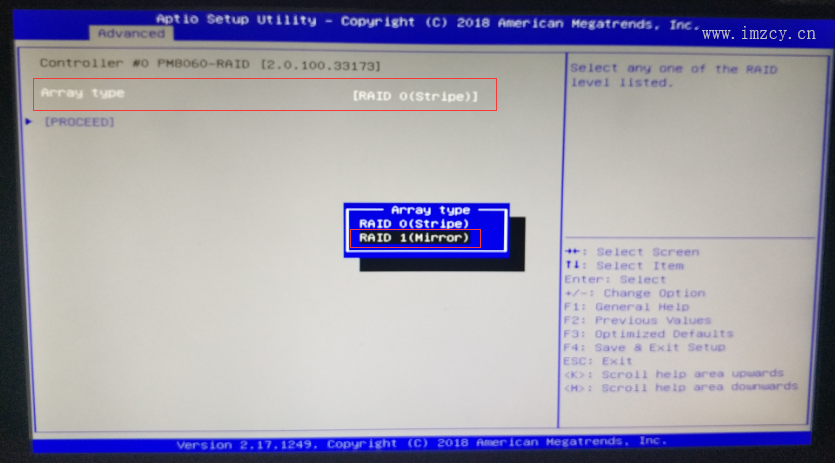

我们直接敲回车，选择需要的raid类型，如这里raid1

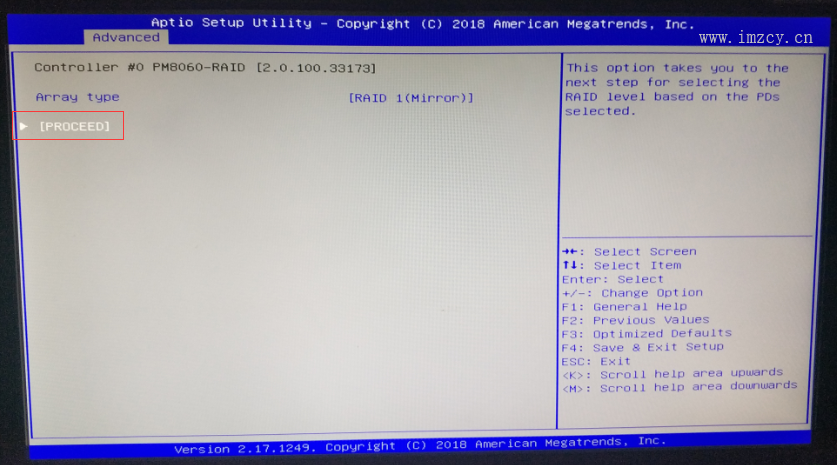

17、然后切换到PROCEED回车

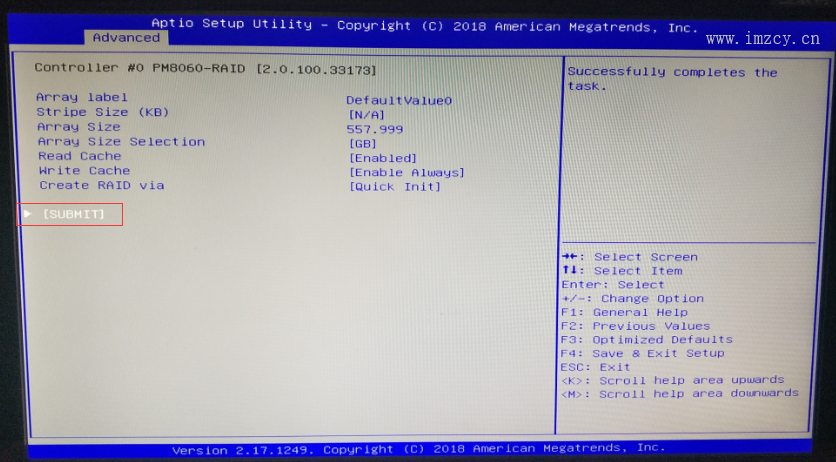

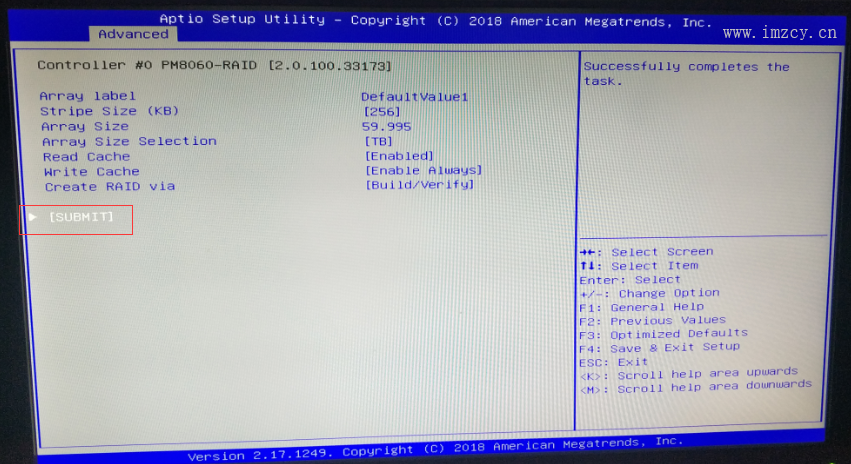

18、然后在SUBMIT回车提交更改(下面显示的标签名称、大小都可以回车进去更改)

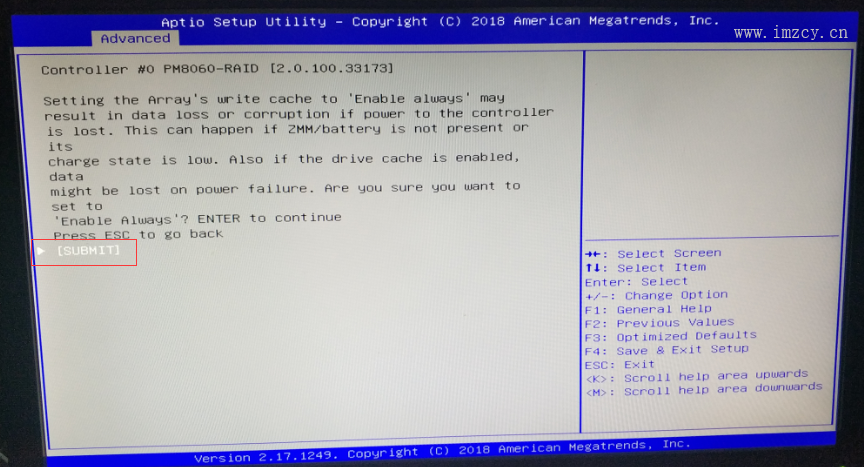

19、继续在SUBMIT回车

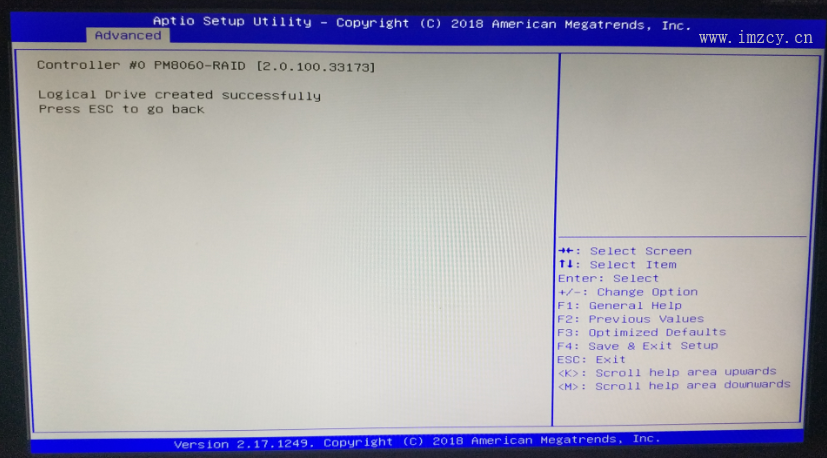

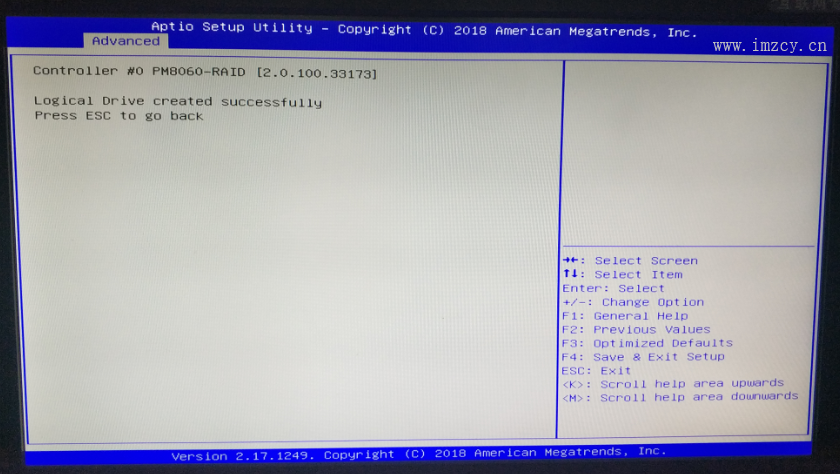

创建好后，直接按ESC回退到上级菜单即可

20、接下来我们创建第二个raid(raid5)

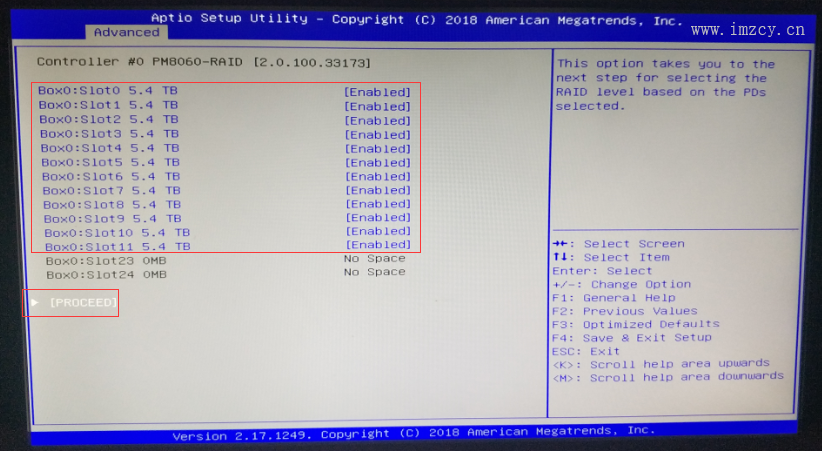

21、选择启用其他所有可用硬盘，然后在PROCEED回车继续

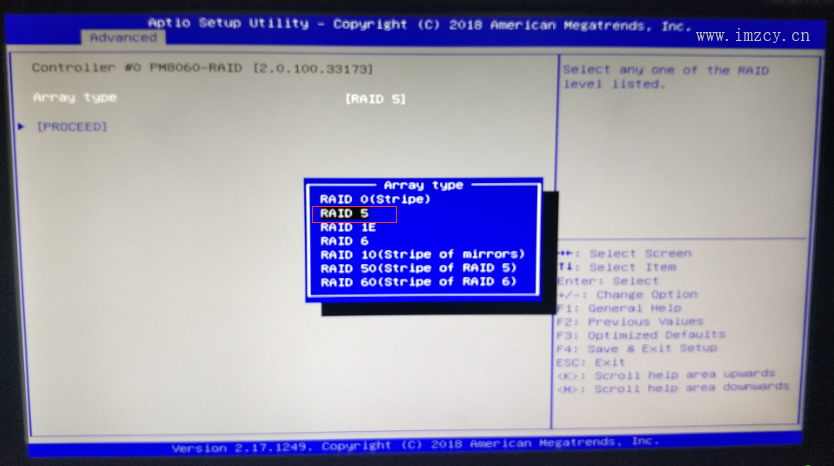

22、然后在raid类型处回车选择raid5，然后在PROCEED回车继续

23、在SUBMIT回车提交更改

24、继续回车SUBMIT提交更改

25、创建好后，按ESC回退到上级菜单

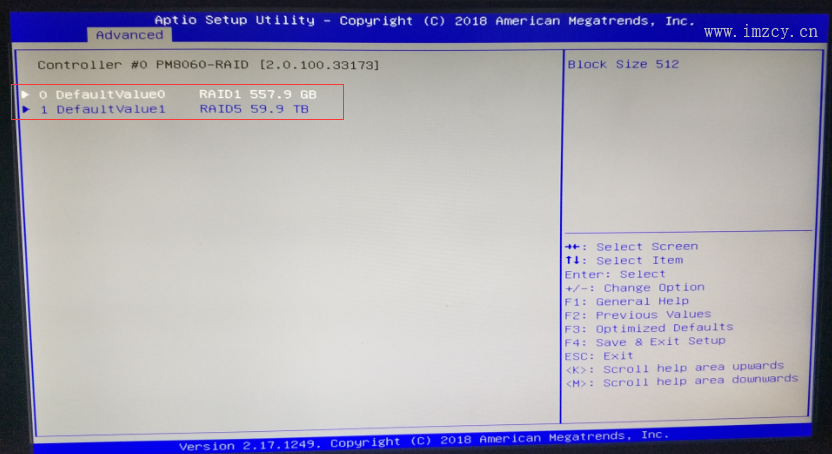

26、接着我们点击 [ Manage Arrays ]

可以看到我们刚才创建好的两个raid组

27、然后一直按ESC或者按F4保存更改并退出即可，重启服务器后即可按F7进入引导菜单，U盘启动安装系统啦
