基于Legup的FPGA开发

在上一节文章中，我们全面梳理了HLS中开源软件Legup的基本概念，接下来我们将解读Legup的使用说明，以及FPGA算法编译烧录的相关概念。

安装部署

由于Legup在编译和仿真时，会依赖Quartus和Modelsim工具，所以请事先安装好这两个工具，这里不做过多说明，基于已有的Quartus虚拟机进行安装。操作系统是centos7.4

♦ 安装LLVM-3.5

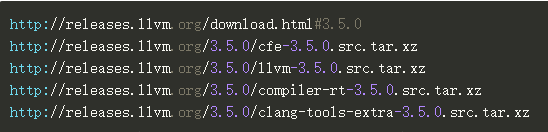

下载需要的软件：

编译安装：

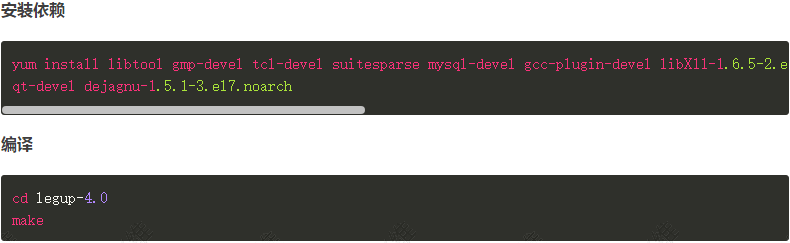

♦ 安装Legup-4.0

下载源码(点击阅读原文下载)

排查测试

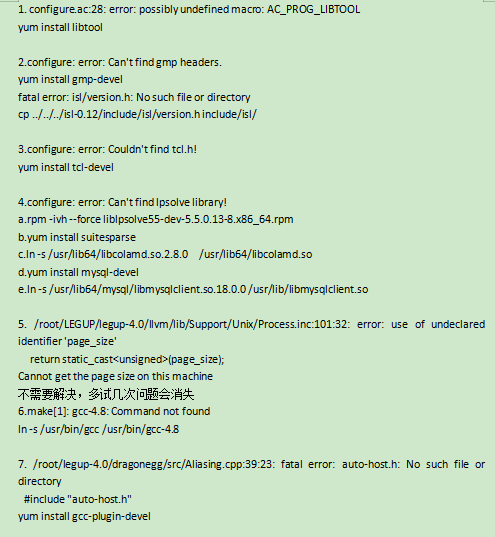

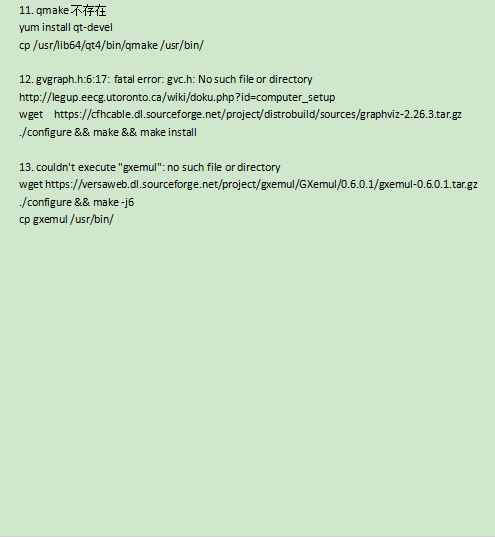

♦ 错误排查

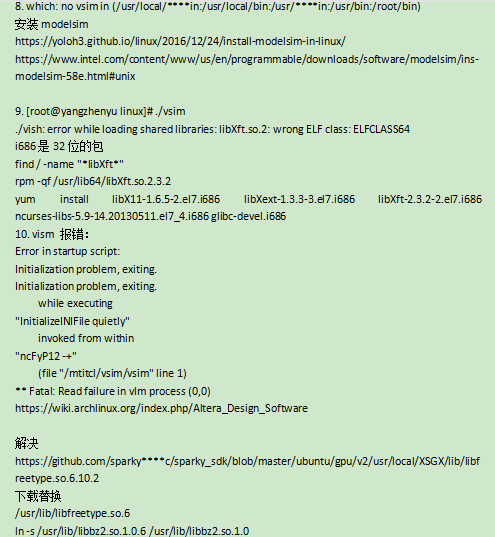

在编译过程中会有各种各样的依赖错误，下面记录了主要的问题，部分问题在前面的安装依赖里已经解决了。

滑动查看更多

♦ 测试

通过测试命令批量测试，可以查看测试通过情况。

cd examples

runtest

跑测试demo sra.c

cd examples/sra

make

此时可以看到生成了 sra.v 文件，这就是最终的Verilog代码。

使用说明

在编译过程中会有各种各样的依赖错误，下面记录了主要的问题，部分问题在前面的安装依赖里已经解决了。

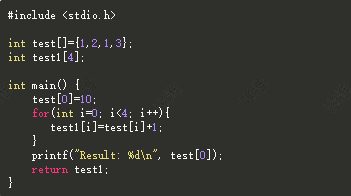

♦ 编写C程序

两个全局变量，test和test1，逻辑也很简单，最终输出test1应该等于{11,3,2,4}

♦ 编译Verilog代码：

# make

# produces verilog: test.v

../../llvm/Release+Asserts/bin/llc -legup-config=../legup.tcl  -march=v test.bc -o test.v

仿真输出：

make v

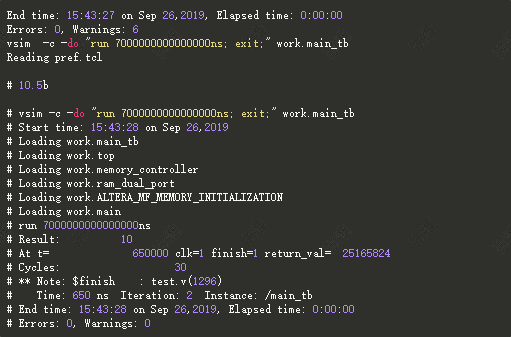

输出如下：

可以看到输出结果：return_val= 25165824，C程序里的输出是一个数组，但是这里的输出却是一个十进制值。根据前面的说明可以知道这里的输出是没有意义的。要查看具体输出，可以通过modelsim仿真。

需要系统有图像界面，仿真：

make w

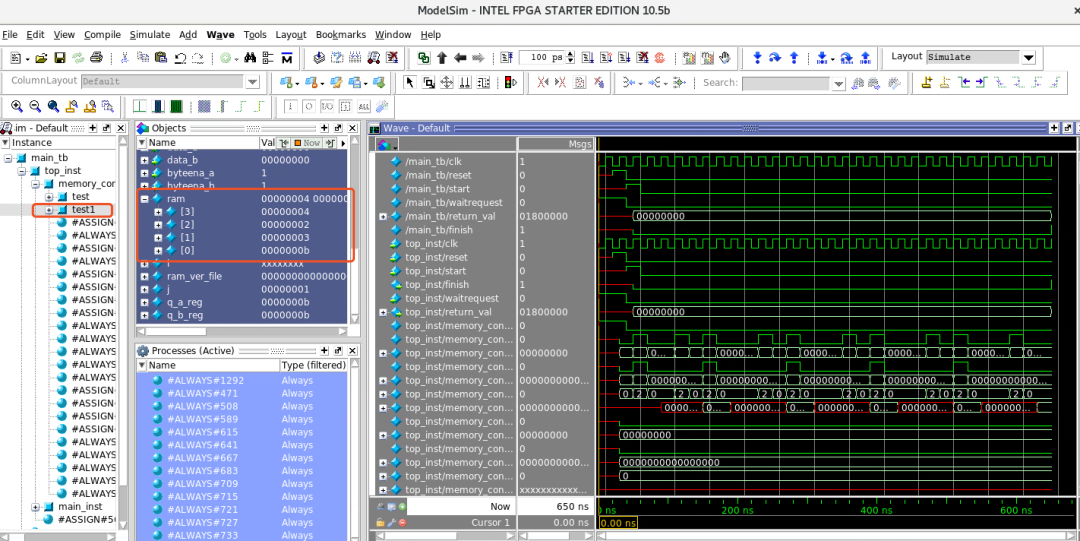

可以看到上图的仿真结果，test1的ram值是{11,3,2,4}与前面的值相同，说明HLS结果没有问题。

烧录到FPGA

♦ 生成sof文件

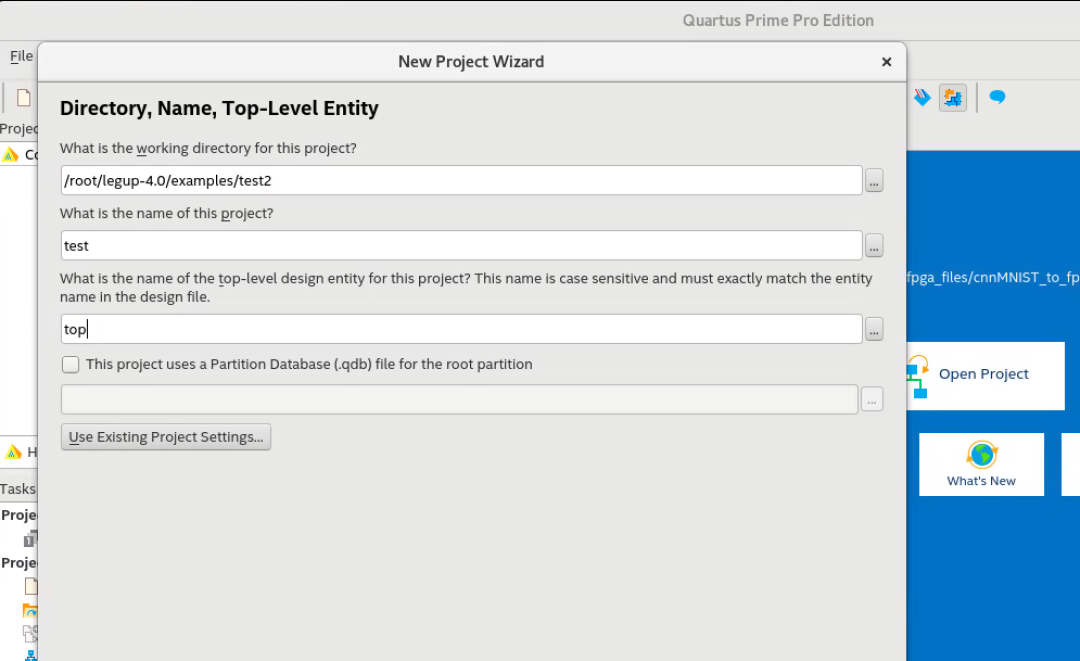

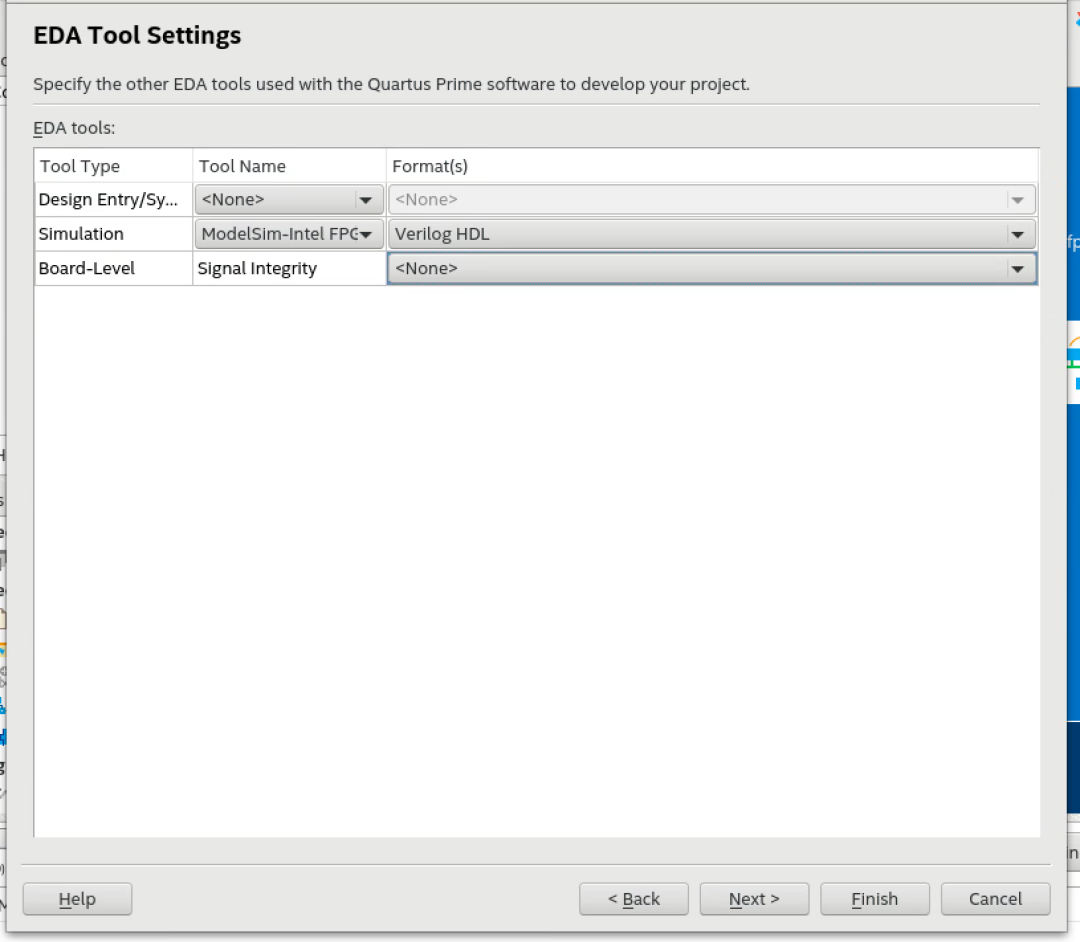

向FPGA里烧录，需要生成sof文件，创建quartus项目：

滑动查看更多

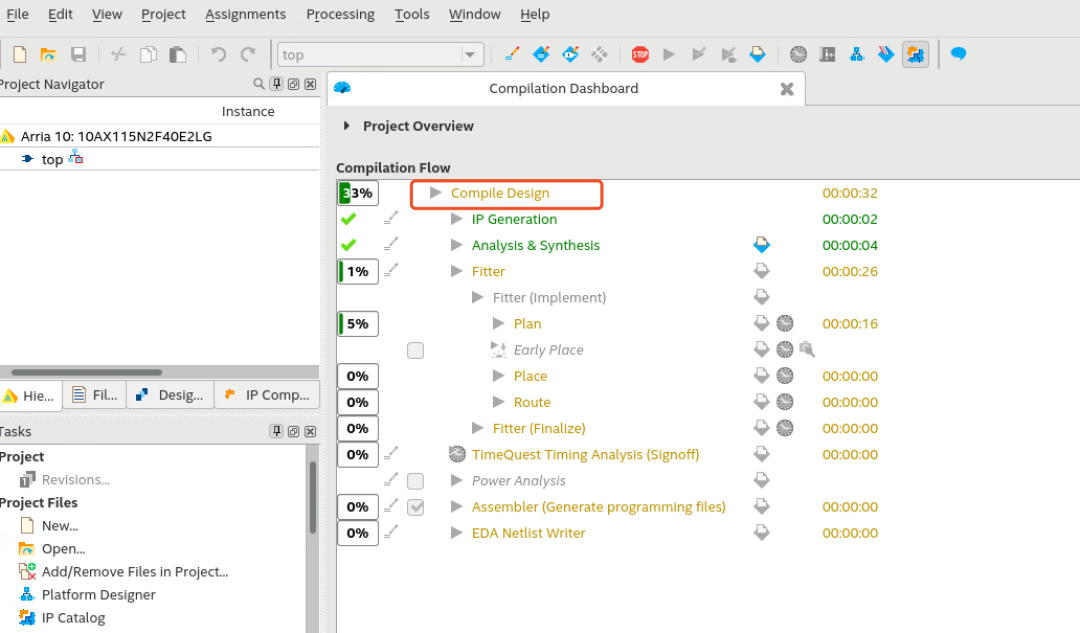

创建好项目之后，进行全编译：

滑动查看更多

编译完成，查看是否生成sof文件

du -sh output_files/top.sof

36M    output_files/top.sof

等待生成sof文件，之后可以通过Jtag烧录如FPGA开发板中。

本文主要介绍了FPGA开发工具HLS的开源软件Legup的基本概念和使用，以及FPGA算法编译烧录的相关概念。后面会继续介绍Legup的开源插件LeFlow，可以将TensorFlow实现的python代码转换为Verilog代码。
