两条信号之间加电容_线与线之间的信号传输与反射原理

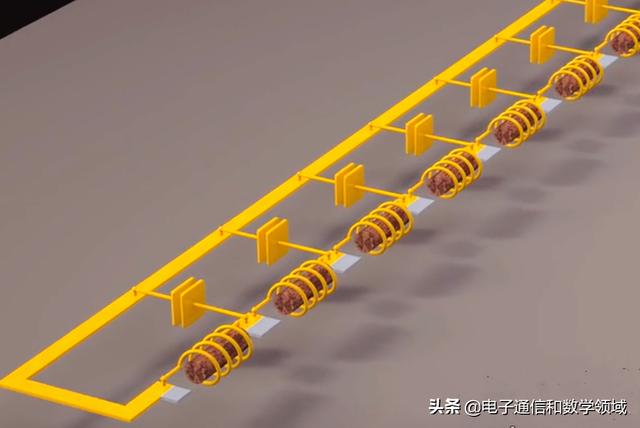

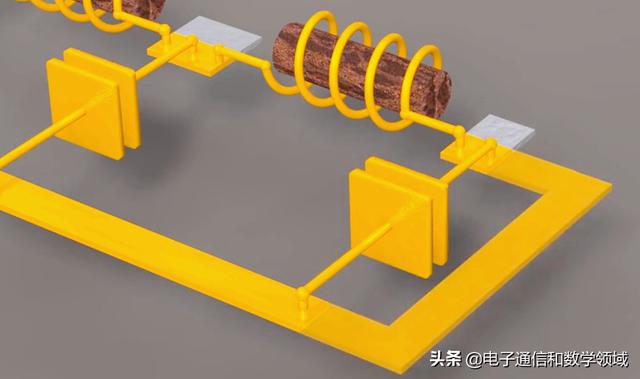

要发送电信号，我们需要两根电线，由于两个金属导体被定义为电容，这意味着传输线的每个部分都有一些电容。

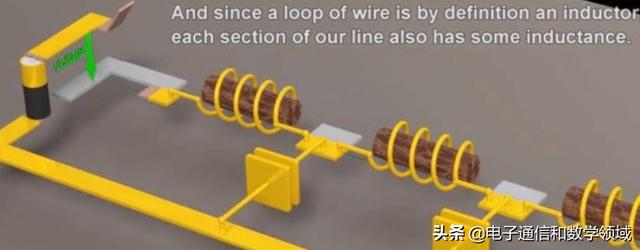

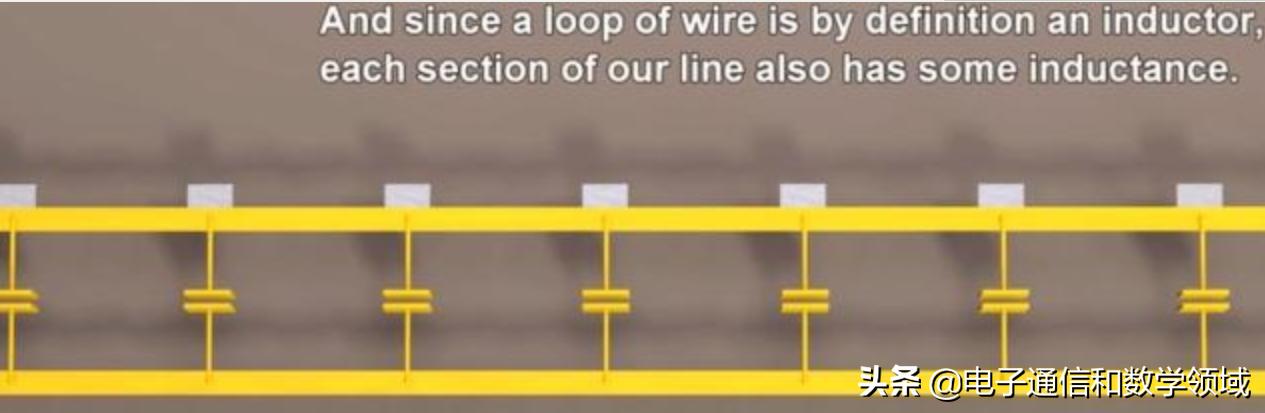

由于线圈是一个电感，线的每一个部分也有一些电感

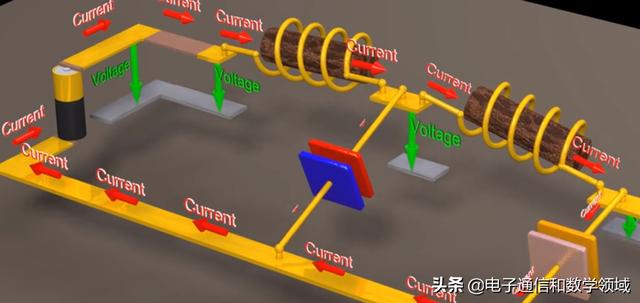

假设我们关闭一个在两条导线上施加恒定直流电压的开关

这种电容和电感会阻止信号被瞬间传播，因此我们永远不能完全消除这种电容和电感，因为这样会违反爱因斯坦相对论，它之处信息永远不能比光的传播速度快。

所示电容和电感不是我们故意加到电路中的元件，而是所有带有电信号的线的固有部分。

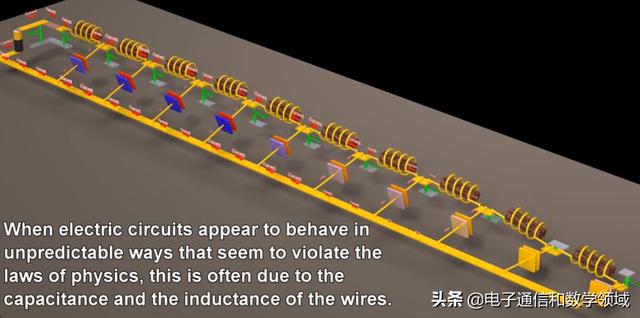

当电路出现不可预知又违反物理定律的行为时，通常是由于导线的电容和电感引起。

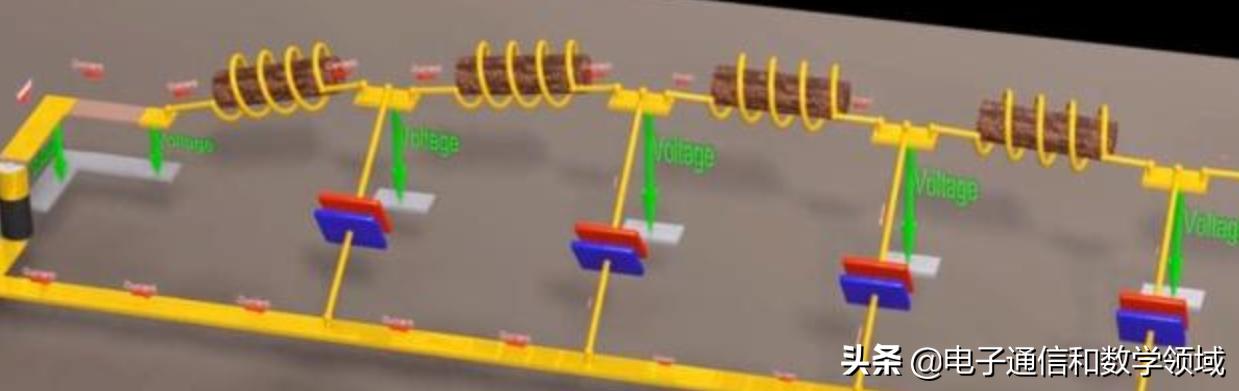

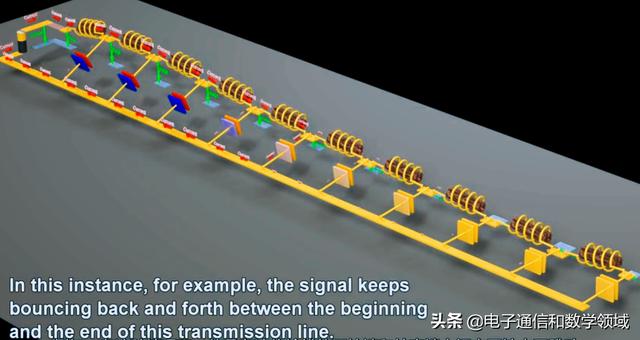

例如，在这种情况下，信号在该传输线的开始端与结束端之间来回跳动。

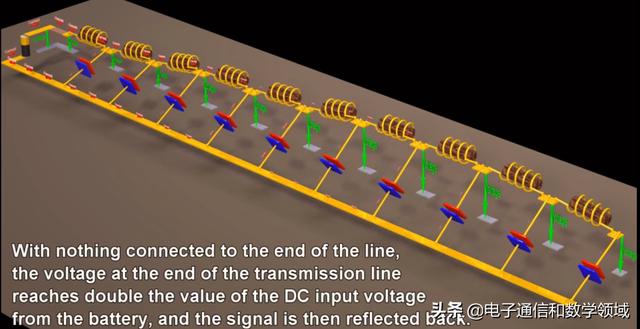

由于没有连接到线路的末端，传输线末端的电压达到电源直流输入电压的两倍，然后信号被反射回来。

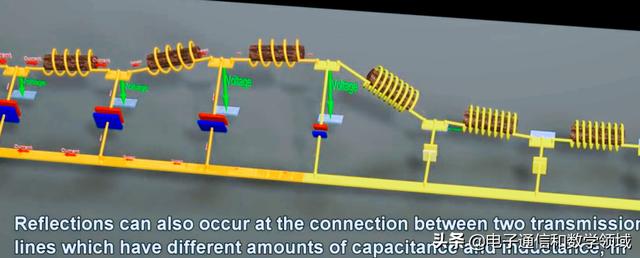

不同数量的电容和电感的传输线之间，在这种情况下，只有一部分信号的能量被传输到下一行。

假设我们在传输的末端使其短路。当信号到达这个短路时会发生什么？

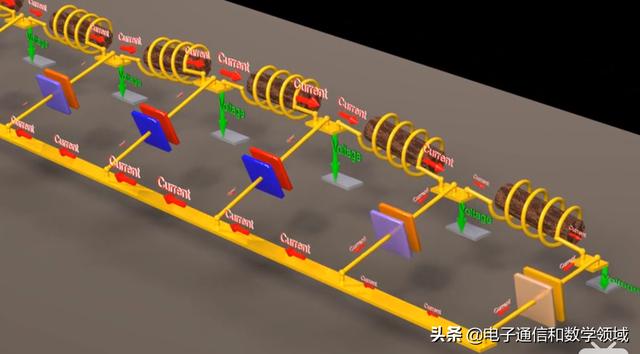

与以往一样，信号传播的速度取决于导线各部分的电容和电感

当信号到达短路时，信号被反射，但电压颠倒过来。

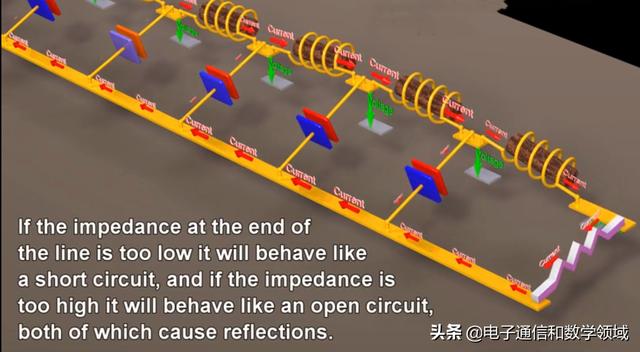

如果阻抗太高，它会表现的像一个开路，如果线路末端阻抗太低，它会表现得像短路，同时引起反射

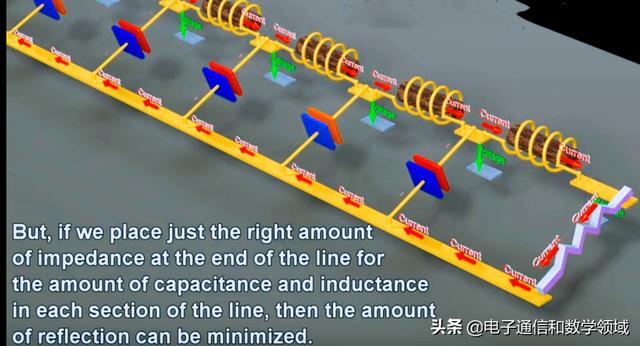

但是，如果我们在线路的末端放置适当数量的阻抗，以确保线路每段的电容量和电感量，则反射量可以降到最低。
