一、什么是端面密封？

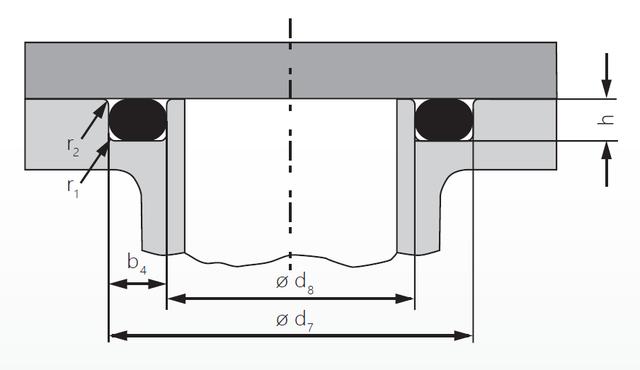

有些地方又称为轴向密封，或静密封。因此，文字描述不够直观，直接看下面这张安装的示意图。凡是跟这张图一样的，都是端面密封，甭管他叫什么。

其中，

d7表示外轴直径；

d8表示内轴直径；

b4表示O型圈的安装沟槽宽度；

h表示O型圈的安装沟槽深度；

r1表示沟槽底部圆角半径；

r2表示沟槽顶部圆角半径。

二、O型圈的关键尺寸

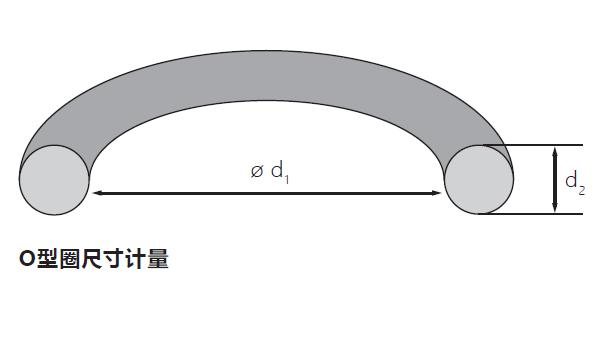

O型圈的关键就两个，一个是内直径d1，一个是线直径d2。

三、O型圈线径d2与安装沟槽相关尺寸的对应表

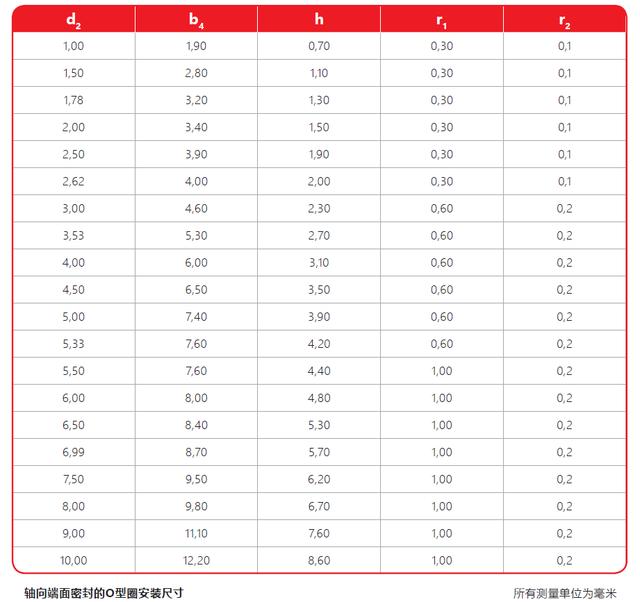

下表是部分与O型圈线径d2相对应的沟槽尺寸表：

四、什么是内部受压和外部受压？

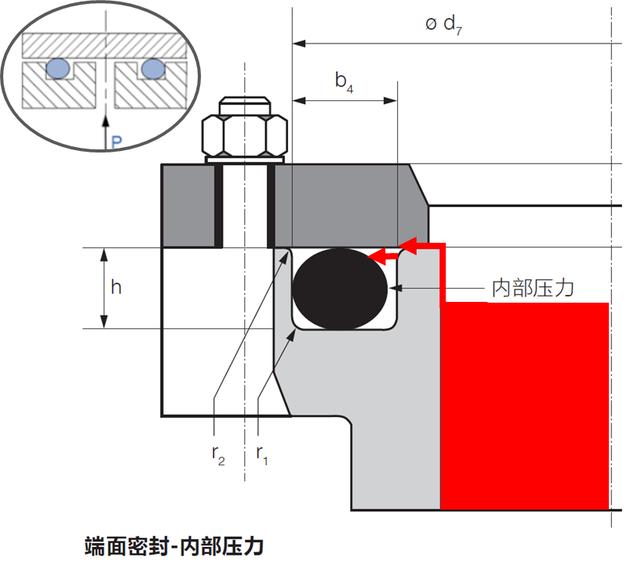

1、内部受压：表示压力源自管道内部的高压介质，O型圈是要防止管道内部的红色液体，沿着下图中红色箭头所指的路径向外泄漏。

因此，在受内压时，O型圈外径应该与沟槽的外径d7相等，即d7=d1+2d2。

也就是说，O型圈的外侧应该紧靠沟槽的外侧面。

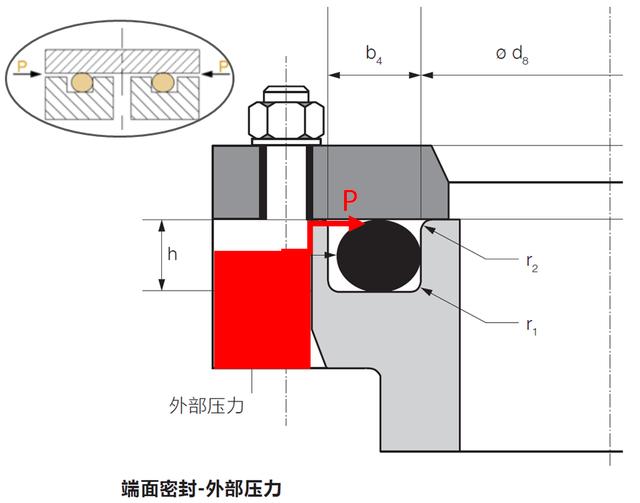

2、外部受压：表示压力源自管道外部，O型圈是要防止管道外部的红色液体，沿着下图中红色箭头所指的路径向内泄漏。

因此，在受外压时，O型圈内径d1应该与沟槽的内径d8相等，即d1=d8。

也就是说，O型圈的内侧应该紧靠沟槽的内侧面。

五、总结

在承受内压时，O型圈外径应该与沟槽的外径d7近似相等，d7=d1+2d2。

在承受外压时，O型圈内径d1应该与沟槽的内径d8相等，即d1=d8。
