二极管正负极判断是二极管基本知识，但初学者却不知道怎么辨识二极管正负极，原因在于目前市场上存在不同类型的二极管。查IC网今天和大家分享一下对于二极管正负极的判断，本文以晶体二极管为例。

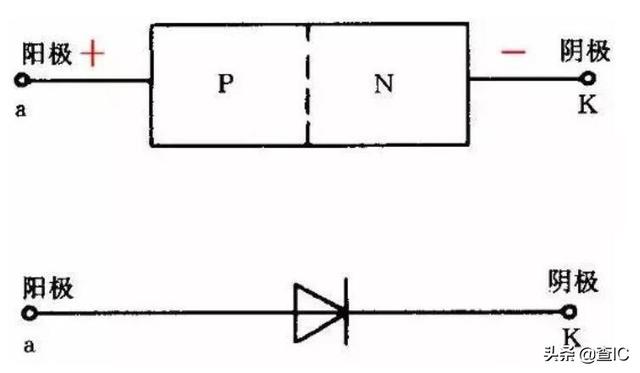

晶体二极管由一个PN结，两条电极引线和管壳构成。在PN结的两侧用导线引出加以封装，就是晶体二极管。晶体二极管的字母符号为V。PN结的导通方向是从P型半导体到N型半导体，即P到N导通(P为正极，N为负极) 。PN结正向导通，反向截至，具有单相导电的特性。

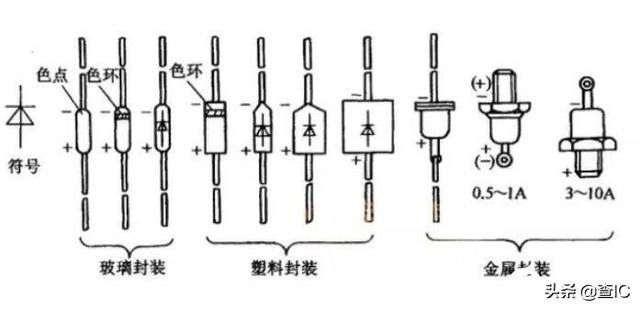

二极管封装及其方向如下图示：

印制板中通过PCB板上丝印来判别二极管方向的方法总结如下：

通常情况下：

1、有缺口的一端为负极；

2、有横杠的一端为负极；

3、有白色双杠的一端为负极；

4、三角形箭头方向的一端为负极；

5、插件二极管丝印小圆一端是负极，大圆是正极。

6、插件发光二极管方孔为第一脚为正极。

晶体二极管的种类的确很多，但各自郡有不同的用途和特，性□为加以区分，它们的电路图形符号是不一样的，但是差异并不太大，看电路图时应特别注意。

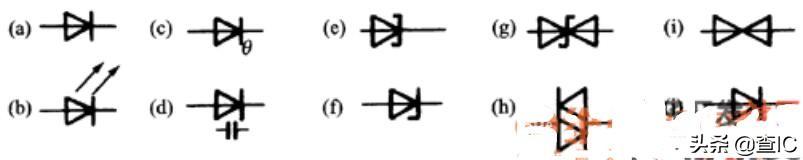

晶体二极管的电路图形符号如图所示，在电路中用hV“或”VD“表示。

如图所示二极管图形符号

(a)二极管一般符号;(b)发光二极管;(c)热敏二极管;(d)变容二极管;(e)隧道二极管;(f)隐压二极管;(g)双向击穿二极管;(h)双向二极管、交流开关二极管;(i)体效应二极管：(j)磁敏二极管
