Abaqus热力顺序耦合分析

在讲述热力顺序耦合实例之前，我们来回顾下《ABAQUS工程实例详解》第9章的多物理场内容，其中关于顺序耦合摘抄如下。

Abaqus完全具备求解多物理场的能力，其所用求解技术有直接耦合(Fullycoupling)、间接耦合(Co-simulation)和顺序耦合(Sequentialcoupling)3种

直接耦合:在Abaqus中，直接耦合是应用内嵌的完全耦合程序(Built-in Fully Coupled Procedures)实现，即对各个物理场添加相应的自由度且使用同一个求解器，比如温度、电势等代表相应的物理自由度。

间接耦合:Abaqus间接耦合技术是指耦合多物理场时，协同多个求解程序同步求解，比如常提到的流固耦合FSI(Fluid-structureInteraction)就主要用于求解气流-结构的热交互、水流-结构的力交互。实现Abaqus间接耦合多物理场，是同时调用多个Abaqus求解程序，以及第三方程序，比如流-固耦合，即同时调用Abaqus/Standard或Abaqus/Explicit和Abaqus/CFD或Fluent等，所以求解可以是线性或非线性、稳态或瞬态。

顺序耦合:笼统来说，顺序耦合也算是间接耦合，只是把间接耦合的多物理场同步协同求解，演变成多物理场多步顺序求解，比较适用于间接耦合中提到的单向耦合情况，以及模流-结构耦合(先注射成型再结构分析)等。

	求解程式	多程式求解	应用范围	耦合强度
直接耦合	单一内置	独自求解	有限	强
间接耦合	多个内置或第三方	协同同步	局限	中
顺序耦合	多个内置或第三方	独自顺序	最广	弱

接着[极简分析]带孔平板的Abaqus稳态热传分析(附模型)、[极简分析] Abaqus瞬态热传分析(附模型)、 [极简分析] Abaqus辐射和散热分析(附模型) 、 [极简分析] Abaqus带孔平板的结构分析(附模型) 继续讲解热传和热应力。 本节对 [极简分析] Abaqus带孔平板的结构分析(附模型) 进行结构的热膨胀分析，热分布已由 [极简分析] Abaqus瞬态热传分析(附模型) 计算获得，如下图 。

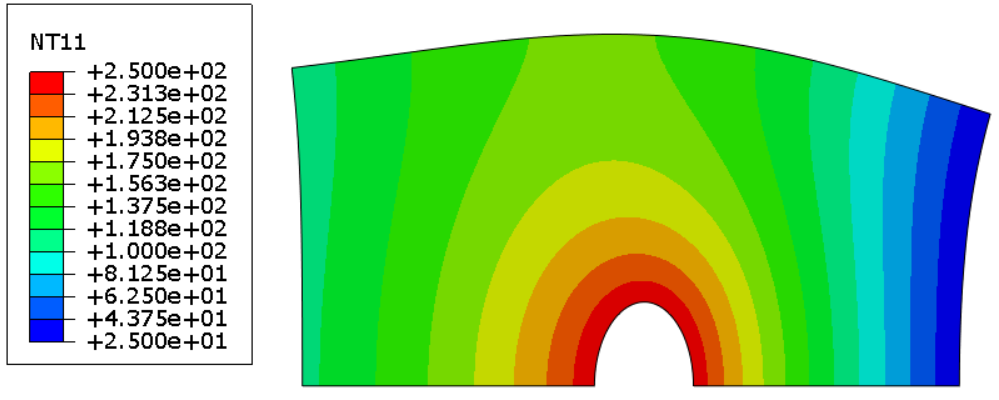

温度分布@Step 1, Increment 50

复制模型

右键树目录Model-Mechanics_Linear，复制为新的模型，命名为 Model-Mechanics_Linear-Ther，后文将对此复制的新模型进一步设置。

修改场输出

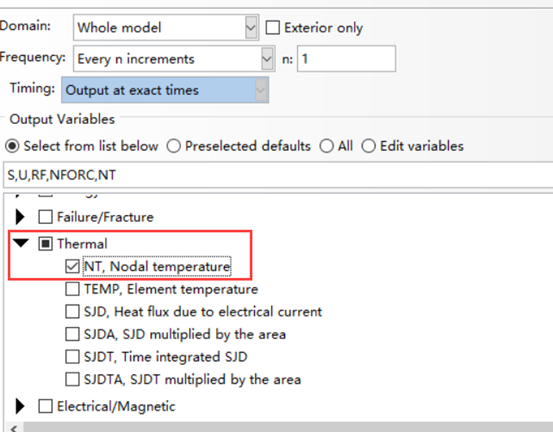

在Step模块，增加温度场NT11的输出要求。

更新材料

在Property模块，对Aluminum材进行编辑，新增其热膨胀系数为2.4E-5。

定义预定义温度场

对预定义场的定义为本文关键步骤。读取 Model-Thermal_Transient-2模型中瞬态传热分析结束时的温度分布数据，并将其应用于力学分析，以求解热膨胀结果。

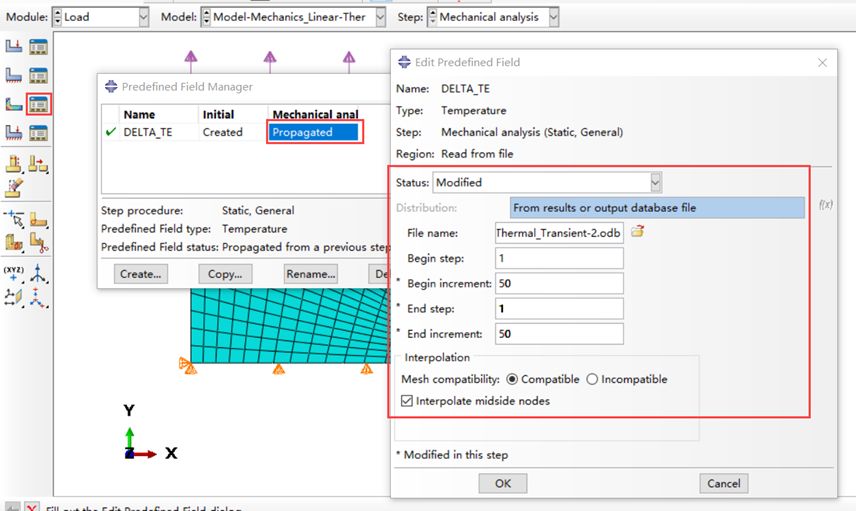

在Load模块，对全部几何的初始步，创建名称为DELTA_TE的温度预定义场，其通过调用已求解的Thermal_Transient-2.odb的increment=0时刻的温度分布，并插值到当前模型。

然后对此预定义场在Step=1时刻的温度进行设置如下，即Step 1分析步的开始~结束时间的温度场都给予定义，本结构模型因为1次Increment就完成了求解，故而Begin increment和End increment均为50。

注：热传求解模型的网格和结构求解模型网格可以不一致，空间大小也可以不一致，其是通过空间插值完成映射。具体增量步数字的定义需小心设置，可参考《ABAQUS工程实例详解》。

提交作业

在Job模块，创建本模型的相应作业Model-Mechanics_Linear-Ther。

查看结果

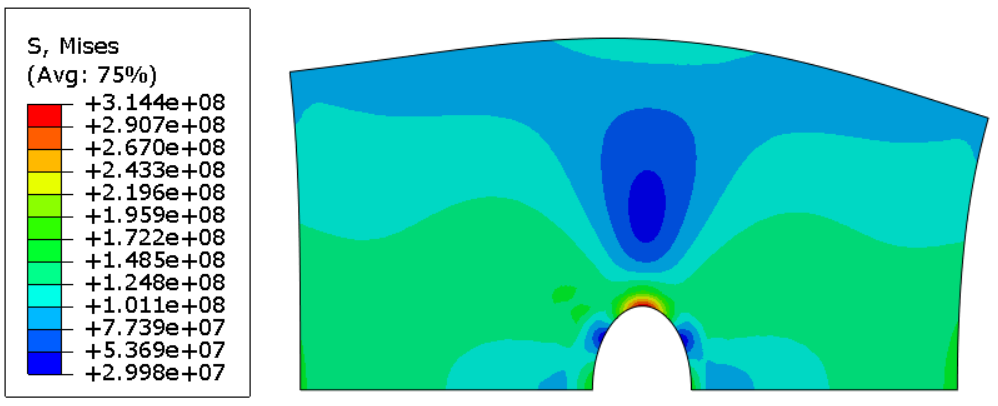

如下图查看应力结果， 其中变形放大100倍 。可与[极简分析] Abaqus带孔平板的结构分析(附模型)未涉及热膨胀的应力分布做比较。

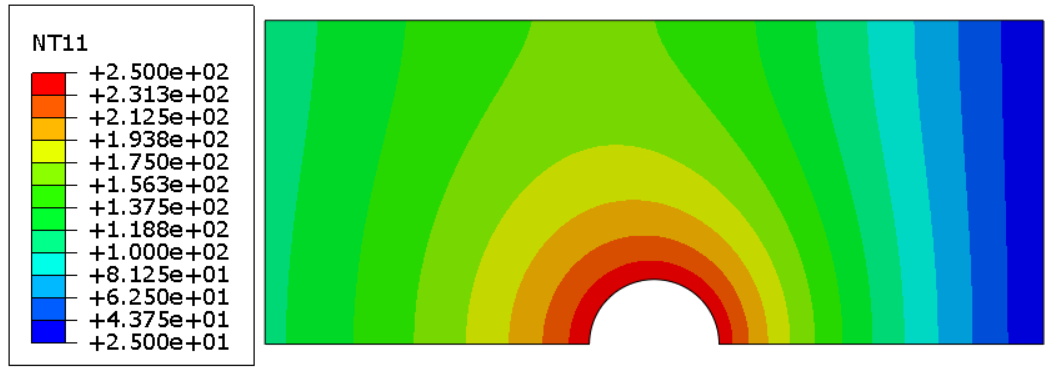

最后时刻的温度分布 云图如下，与[极简分析] Abaqus辐射和散热分析(附模型)的温度分布做比较，是一致的。

模型：

https://pan.baidu.com/s/12QrnUq5X3E_qEpS-zmEJ6w

提取码：3stg
