solidworks外观文件下载_Fusion 360 干货集：从其他 CAD 系统导入并上传文件

有CAD基础的小伙伴们开始使用Fusion 360时，首先会想到把在其他CAD系统的作品导入Fusion 360 使用，本节就教给大家具体操作方法~

从其他 CAD 系统导入文件时完全OK的。导入操作不保留与原始文件的关联性。在导入操作之后对原始文件所作的更改不会影响已导入的零件或部件文件。同样，对已导入的零件或部件文件所作的更改也不会影响原始文件。导入文件后，您便可以将它们视作最初在 Fusion 360 中创建的文件。

导入部件时，Fusion 360会尝试保留原始文件的部件和子部件结构。

导入过程会创建基础特征，表示源文件中的几何图元。您可以使用命令调整基础特征并将新特征添加到导入的模型中。

基本上，将其他 CAD 系统中的文件导入 Fusion 360 有两种方式，具体取决于原始文件类型：

一、将现有文件上传到 Fusion 360 的步骤：

1. 在“数据面板”中单击

注： 默认情况下，文档将保存到激活项目和文件夹以及激活分支中。

1. 选择要上传的文件，或者将其拖放到“选择要上传的文件”对话框中的区域。您可以一次上传任何数量的文件。此外，还可以同时上传 CAD 和非 CAD 文件。

注： 单击文件旁边“删除”行中的

图标以将其从上传进程中删除。

1. （可选）单击“更改目标”可以更改将文件上传到的项目、文件夹或分支。
2. 单击“上传”开始上传进程。
3. “上传进度”对话框显示上传的状态。如果在显示上传状态时单击

图标，则可以取消上传进程。绿色复选标记表示上传已完成。上传完成后，单击“关闭”。

提示：如果上传过程需要很长时间，并且您不确定是否所有文件都已成功上传，我们建议您重新启动 Fusion 360。

您可以将以下文件类型上传到 Fusion 360：

• Alias 文件 (*.wire)
• AutoCAD DWG 文件 (*.dwg)
• Autodesk Fusion 360 文件 (*.f3d)
• Autodesk Fusion 360 工程图文件 (*.f2d)
• Autodesk Fusion 360 刀具轨迹文件 (*.cam360)
• Autodesk Inventor 文件（*.iam、*.ipt）
• Catia V5 文件（*.CATProduct、*.CATPart）
• DXF 文件 (*.dxf)
• FBX 文件 (*.fbx)
• IGES 文件（*.iges、*.ige、*.igs）
• NX 文件 (*.prt)
• OBJ 文件 (*.obj)
• Parasolid 二进制文件 (*.x_b)
• Parasolid 文本文件 (*.x_t)
• Pro/ENGINEER 和 Creo Parametric 文件（*.asm、*.prt）
• Pro/ENGINEER Granite 文件 (*.g)
• Pro/ENGINEER 中性文件 (*.neu)
• Rhino 文件 (*.3dm)
• SAT/SMT 文件（*.sab、*.sat、*.smb、*.smt）
• SolidWorks 文件（*.prt、*.asm、*.sldprt、*.sldasm）
• STEP 文件（*.ste、*.step、*.stp）
• STL 文件 (*.stl)
• SketchUp 文件 (*.sku)

二、基于现有文件创建 Fusion 360 设计

1. 单击“文件”>“基于文件新建设计”。
2. 选择所需的文件，然后指定其名称。请参见下面的支持的文件类型列表。
3. 单击“打开”。

注： 仅以下类型的文件支持此工作流：

• Fusion 文档 (*.f3d)
• IGES 文件（*.iges、*.igs）
• SAT (*.sat)
• SMT 文件 (*.smt)
• STEP 文件（*.step、*.stp）

从外部公司（如 McMaster-Carr 零部件或 parts4cad）导入文件。

在“模型”或“面片”工作空间中，展开“插入”下拉菜单，然后选择“插入 McMaster-Carr 零部件”或“插入制造商零件”。

观看下面的视频，了解如何使用自己的数据开始设计。

https://www.zhihu.com/video/1155064669449441280

视频中文翻译如下：

在本视频中，我将向您演示如何从其他系统或供应商导入文件，并引导您快速启动接下来的设计。如果您像大多数新 Fusion 用户一样，可能已深入到“文件”菜单，从那里查找导入或打开选项。我们没有这样的菜单，但是最接近的项目是“从文件新建设计”。单击此选项后，您将转到一个打开对话框，但它可能有点令人误解。为什么？因为使用此方法仅可用于引入 Iges 文件、parasolid、Step，当然还有 Fusion 文件。但是，如果您想要引入其他文件，该怎么办？。例如，您在这里看到的灰显的 SolidWorks 文件。

对于这些文件，我们需要另一种方法来引入它。我们来访问数据面板，其中该垫圈没有保存。如果我单击这里的“上传”，现在我能够从 Alias、Inventor、Catia、NX、Pro-E、Rhino 和 Sketchup 引入文件，此时，我要引入该 SolidWorks 设计。此外，您可以在这里存储渲染图像、Word 文档、PDF、等等。

若要导入此 SolidWorks 设计，我将选择该部件文件和引用的零件文件。如果还存在其他部件，此对话框足够智能，会询问哪一个是主部件。当我单击“上传”后，文件转换将开始。该文件立刻就绪，可在 Fusion 360 中用于仿真、渲染、CNC 刀具路径，当然还可用于设计工作或修改。

现在，我们将打开该文件并隐藏数据面板。接下来，我将添加一对外观，以便它看起来更逼真。按键盘上的“A”是访问这些选项的快捷键。找到颜色或抛光工艺后，我只需单击并将其拖至零部件或面上。确保搜索所需要的内容。如果您在内容丰富的数据库中未找到所需的项目，始终可以通过下载获得。

在 Fusion 360 中，需要重新定义的一个项目是系统机械运动。在我去定义系统机械运动之前，我将告诉 Fusion 360 捕获历史，方法是在浏览器中的顶级行上单击鼠标右键，然后选择“捕获设计历史”。在屏幕底部，我现在能够看到时间轴，其中将捕获设计更改。当我单击并拖动控制柄时，您会看到没有任何东西阻止它平移。若要解决此问题并捕获正确的机械运动，我们将使用有效的联接定义，进一步来说，因为所有零部件均已相对于彼此正确定位，所以我们将使用快速联接。若要返回到开始的位置，我将使用 Ctrl 或命令“Z”撤消移动，或者使用移动后显示的“还原”按钮。

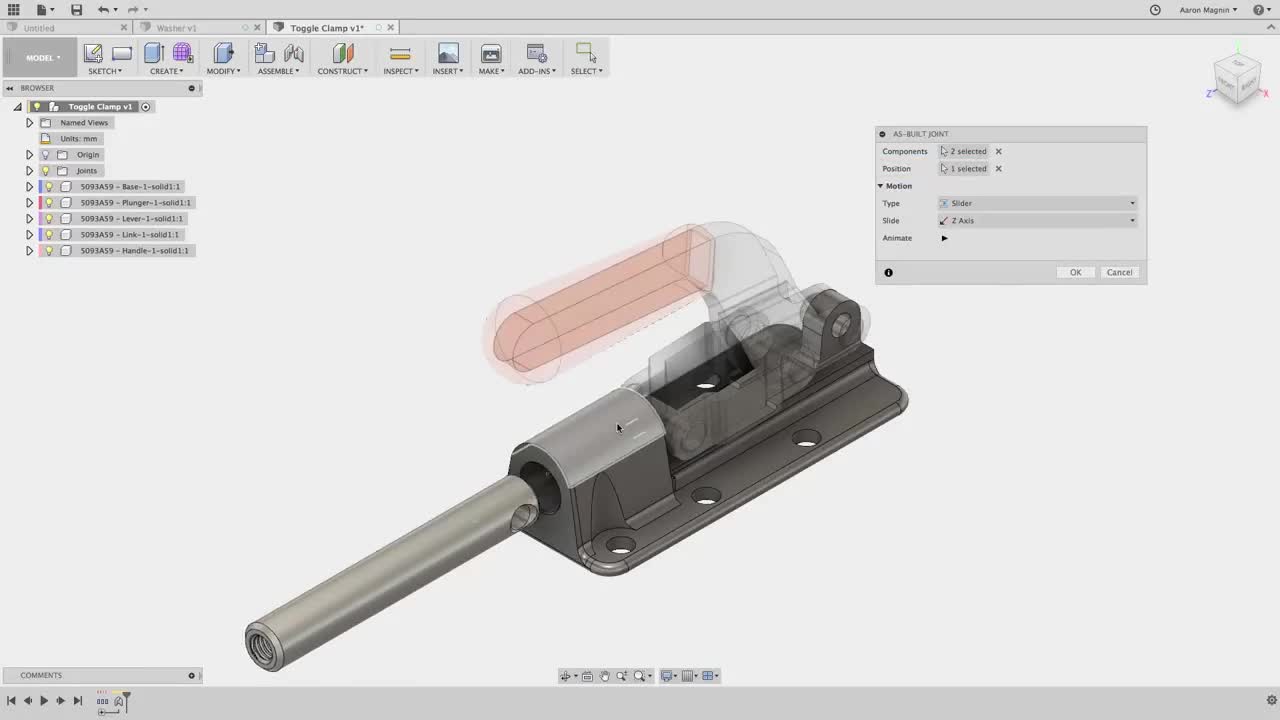

对于我提到的这些快速联接，我按 Shift 键+J 来发出命令，选择两个零部件，然后定义移动。在这种情况下，该控制柄将紧紧地连接到控制杆上。动画可帮助我理解在这种情况下刚性意味着什么。

接下来，我们将在活塞和底座之间设计滑动移动。按住 Shift 键+J，选择，再选择，刚性动画表明缺少正确的移动。因此，我们将类型从“刚性”更改为“滑块”。执行此操作时，需要提供另外的输入来指定允许滑入的方向。为此，我可以选择边或圆柱面。现在，动画演示了正确的移动。

再使用四个联接，我们能够构建这个包含 5 个零件的部件的正确机械运动。这就是联接的效率，因为它不像使用“配合”那样阻止单一自由度，您仅允许一个即可。

接下来，我们将在部件中使用导入的垫圈。我将打开数据面板找到它。然后单击鼠标右键，选择“插入到当前设计中”。这样可以将其定位在工作空间的中心，这不是理想位置，但允许我显示一个普通联接。首先，我将它从中心中平移出来，以便更容易选择。完成该操作后，我们将从菜单或者通过按键盘上的“J”来访问联接命令。因为它未正确定位，所以我需要注意我在零部件上选择的要连接的位置。从垫圈中，我可以使用此边，而在底座上，我可以使用这条边。与快速联接类似，我可以处理该类型。比较特殊的一点是能够翻转或偏移，具体取决于偏移合并在一起的方式。这一个需要翻转。

最后，对于那些您可能外购的螺母、螺栓或其他硬件，确保充分利用集成的 McMaster Carr 库。只查找感兴趣的零件，向下找到 CAD 选择部分，单击“保存”。这会将零件添加到当前设计中。同样，您可以使用联接来将其正确连接。从那里，矩形零部件阵列可以填充其余的连接点。我希望在您将设计工作引入到 Fusion 360 时，此导入课程可以帮助您快速启动。

小伙伴们学习到了吗？下节干货集，小伙伴们想了解什么内容，可以给我留言哦~
