本文使用OpenLayers最新版本V5.3.0演示：如何使用OpenLayer完美无偏移加载百度离线瓦片地图。OpenLayers 5.3.0下载地址为：https://github.com/openlayers/openlayers/releases/download/v5.3.0/v5.3.0-dist.zip 。
百度地图离线瓦片下载使用“迈高图-地图数据下载器”（以下简称：迈高图），演示数据以湖南省长沙市芙蓉区12~18级瓦片数据为例。
如果对本文有任何疑问或建议，欢迎到这里发文讨论。
下载、安装迈高图
如果已下载、安装迈高图，直接跳过本节内容。
从官网http://www.megomap.com/index.php/download下载迈高图安装包mgmAppSetup.exe。
提示：推荐从官网下载安装包，确保您下载的安装包为最新版本。
使用迈高图下载演示数据
迈高图选择百度地图为当前地图源，地图图层选择为卫星影像，并切换到下载工作模式，指定湖南省长沙市芙蓉区行政边界为下载区域，如下图：
单击【下载】按钮在弹出的【下载】对话框中选择下载影像图层为底图，勾选按边界裁剪，导出选择为瓦片-PNG-原始编号，选中级别12~18级。
最后单击【下载】按钮开始下载。下载完成后，Alt+W快捷键打开下载任务列表。选中下载任务单击文件夹图标打开下载演示数据所在目录，如下图：
打开目录下“影像”文件夹，即可看到12~18级瓦片数据，备用。
使用OpenLayer加载谷歌地球离线瓦片地图
任意新建空目录命名为geTileMap；解压v5.3.0-dist.zip并复制其中ol.js、ol.css文件至geTileMap目录；geTileMap目录下新建tiles空目录，并复制之前下载的12~18级演示瓦片至tiles目录；最后新建名为index.html文件。
完成上述操作后，目录结构如下：
打开index.html输入如下源码：
<!DOCTYPE html>
<html>
<head>
<meta charset="utf-8">
<title>Openlayer Tile Map</title>
<link type="text/css" href="ol.css" rel="stylesheet" />
<script type="text/javascript" src="ol.js" charset="utf-8"></script>
<script type="text/javascript" src=" http://www. megomap.com/ol/bd09.js " charset="utf-8"></script>
</head>
<body>
<div id="map" style="width: 100%"></div>
<script>
/*定义百度投影，这是实现无偏移加载百度地图离线瓦片核心所在。
网上很多相关资料在用OpenLayers加载百度地图离线瓦片时都认为投影就是EPSG:3857(也就是Web墨卡托投影)。
事实上这是错误的，因此无法做到无偏移加载。
百度地图有自己独特的投影体系，必须在OpenLayers中自定义百度投影，才能实现无偏移加载。
百度投影实现的核心文件为bd09.js，在迈高图官网可以找到查看这个文件。*/
var projBD09 = new ol.proj.Projection({
code: 'BD:09',
extent : [-20037726.37,-11708041.66,20037726.37,12474104.17],
units: 'm',
axisOrientation: 'neu',
global: false
});
ol.proj.addProjection(projBD09);
ol.proj.addCoordinateTransforms("EPSG:4326", "BD:09",
function (coordinate) {
return lngLatToMercator(coordinate);
},
function (coordinate) {
return mercatorToLngLat(coordinate);
}
);
/*定义百度地图分辨率与瓦片网格*/
var resolutions = [];
for (var i = 0; i <= 18; i++) {
resolutions[i] = Math.pow(2, 18 - i);
}
var tilegrid = new ol.tilegrid.TileGrid({
origin: [0, 0],
resolutions: resolutions
});
/*加载百度地图离线瓦片不能用ol.source.XYZ，ol.source.XYZ针对谷歌地图（注意：是谷歌地图）而设计，
而百度地图与谷歌地图使用了不同的投影、分辨率和瓦片网格。因此这里使用ol.source.TileImage来自行指定
投影、分辨率、瓦片网格。*/
var source = new ol.source.TileImage({
projection: "BD:09",
tileGrid: tilegrid,
tileUrlFunction: function(tileCoord, pixelRatio, proj) {
var z = tileCoord[0];
var x = tileCoord[1];
var y = tileCoord[2];
return 'tiles/' + z + '/' + x + '/' + y + '.png';
}
});
var mapLayer = new ol.layer.Tile({
source: source
});
new ol.Map({
layers: [
mapLayer
],
view: new ol.View({
center: ol.proj.transform([113.03914, 28.20354], 'EPSG:4326', 'BD:09'),
projection: 'BD:09',
zoom: 14
}),
target: 'map'
});
</script>
</body>
</html>

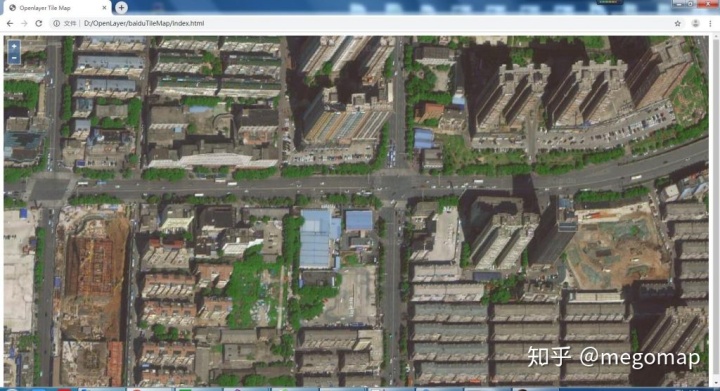

保存后浏览器中运行演示OpenLayer完美无偏移加载百度离线瓦片地图效果。下图为Chrome中运行实例截图和局部放大后截图：
