51单片机c语言 矩阵键盘,AT89S51单片机对4×4矩阵键盘的控制设计

描述

1．实验任务

如图4.14.2所示，用AT89S51的并行口P1接4×4矩阵键盘，以P1.0－P1.3作输入线，以P1.4－P1.7作输出线；在数码管上显示每个按键的“0－F”序号。对应的按键的序号排列如图4.14.1所示

4.14.1

2．硬件电路原理图

图4.14.2

3．系统板上硬件连线

(1)．把“单片机系统“区域中的P3.0－P3.7端口用8芯排线连接到“4X4行列式键盘”区域中的C1－C4　R1－R4端口上；

(2)．把“单片机系统”区域中的P0.0/AD0－P0.7/AD7端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a－h端口上；要求：P0.0/AD0对应着a，P0.1/AD1对应着b，……，P0.7/AD7对应着h。

4．程序设计内容

(1)．4×4矩阵键盘识别处理

(2)．每个按键有它的行值和列值　，行值和列值的组合就是识别这个按键的编码。矩阵的行线和列线分别通过两并行接口和CPU通信。每个按键的状态同样需变成数字量“0”和“1”，开关的一端(列线)通过电阻接VCC，而接地是通过程序输出数字“0”实现的。键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么；还要消除按键在闭合或断开时的抖动。两个并行口中，一个输出扫描码，使按键逐行动态接地，另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。

5．程序框图

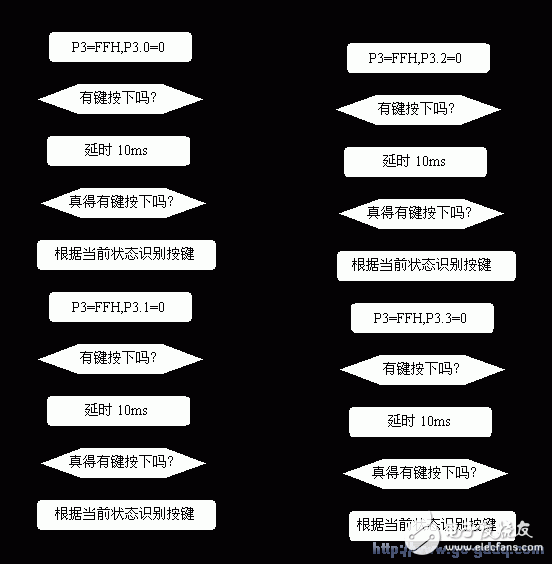

图4.14.3

6. 汇编源程序

KEYBUF EQU 30H

ORG 00H

START： MOV KEYBUF，#2

WAIT：

MOV P3，#0FFH

CLR P3.4

MOV A，P3

ANL A，#0FH

XRL A，#0FH

JZ NOKEY1

LCALL DELY10MS

MOV A，P3

ANL A，#0FH

XRL A，#0FH

JZ NOKEY1

MOV A，P3

ANL A，#0FH

CJNE A，#0EH，NK1

MOV KEYBUF，#0

LJMP DK1

NK1： CJNE A，#0DHÿ
