如何画圆柱_圆柱体类产品如何做好手绘造型？

授权转自-黄山首绘

今天帮助大家分析梳理

圆柱体类的产品我们应该

如何去画,如何去造型好的手绘?

旁人看到的是：“哇，怎么画的这么好看”，

而我们需要知道这个圆柱形的产品

有多少个横截面组成？横截面的大小怎样设定？

每一层级的透视关系是怎样？

最后又是怎么排版的？

01

圆柱体绘制原理

圆柱体也是手绘当中经常会用到的形体，比如：吹风机、相机、水杯、运动水壶等等，想绘制圆柱体类产品，那就要先了解圆柱体的绘制原理。

1/必须知道的知识点

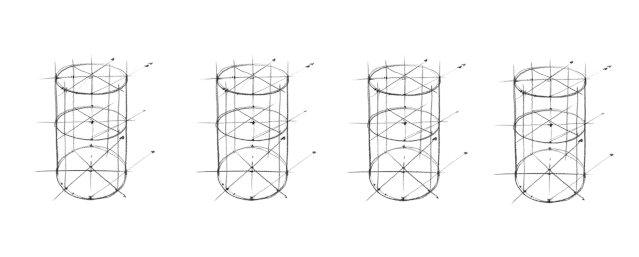

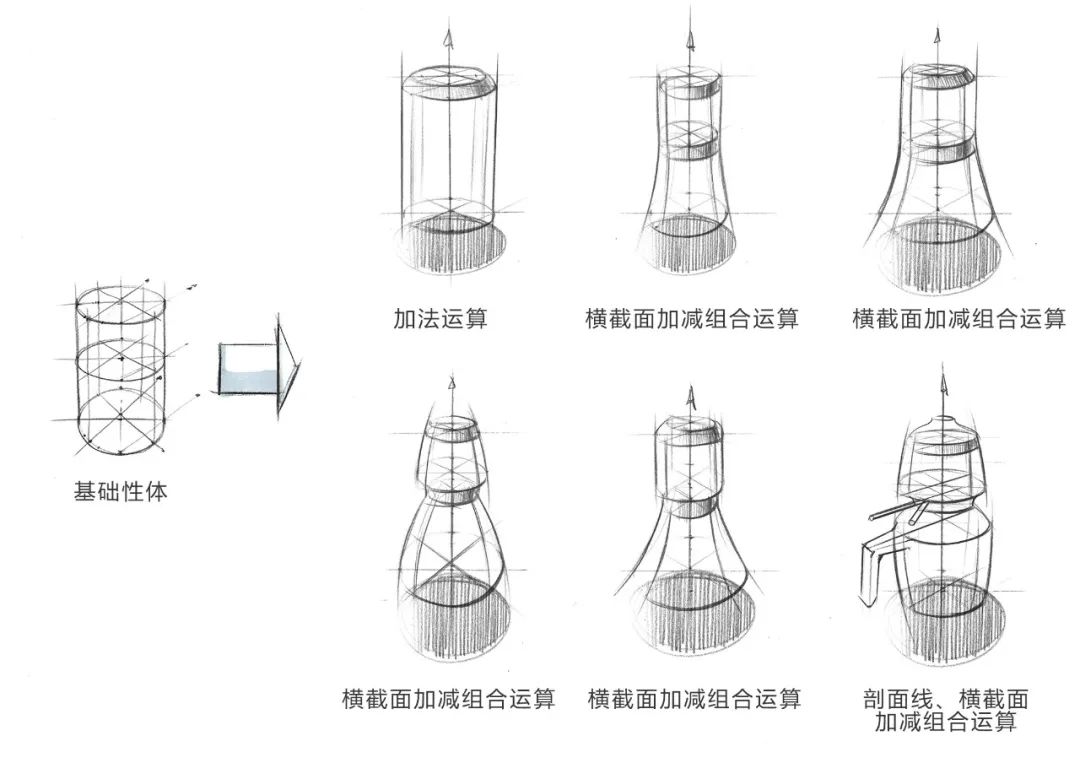

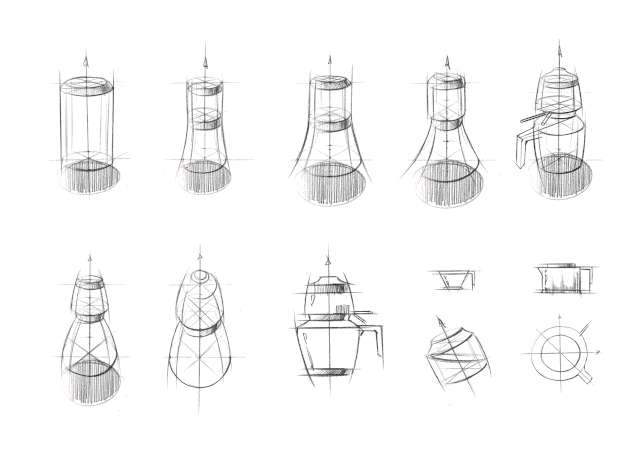

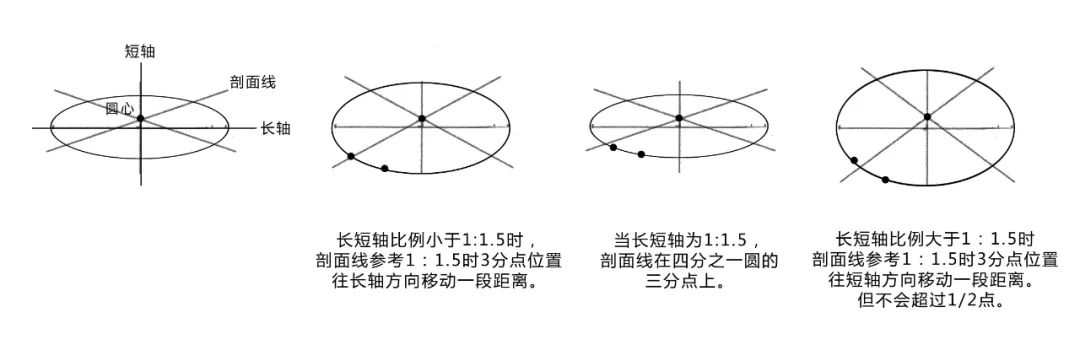

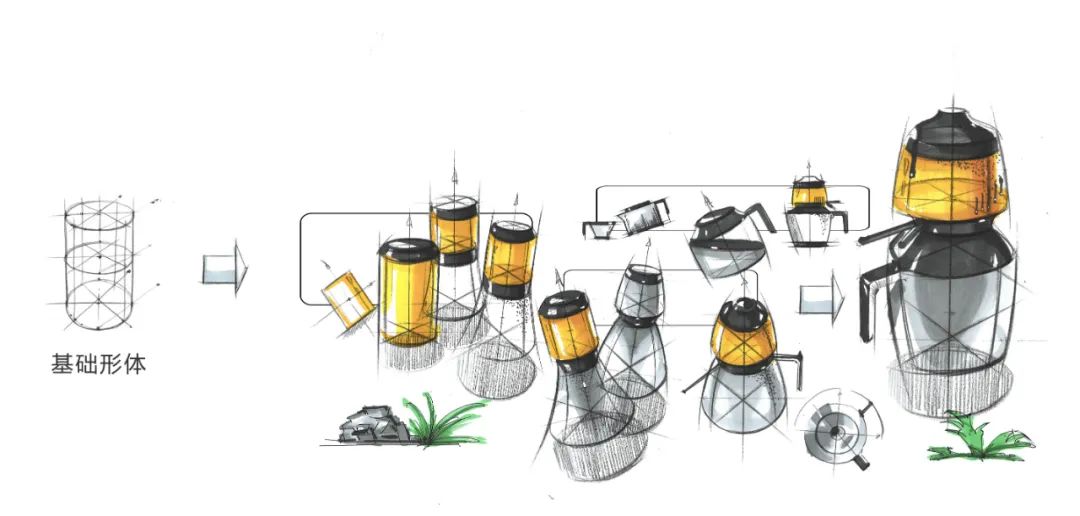

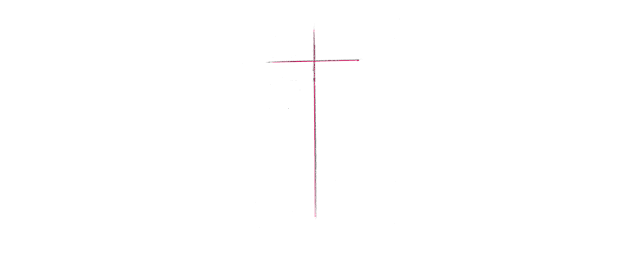

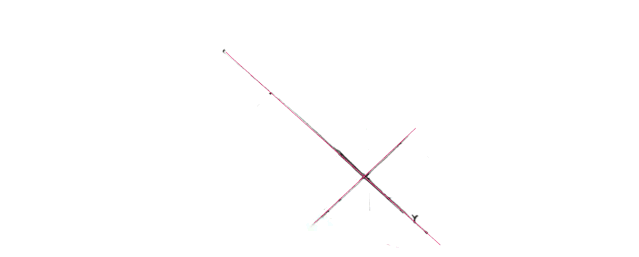

2/1点透视圆柱绘制步骤 (1)根据1：1.5比例定出长短轴并完成椭圆绘制； (2)绘制出辅助线； (3)为确定底部椭圆透视需根据透视方向绘制出底部辅助线； (4)根据辅助线确定出底部椭圆短轴距离； (5)连接剖面线及外轮廓线，完成1点透视圆柱体绘制。 3/2点透视圆柱绘制步骤 (1)定出长短轴，绘制出椭圆； (2)根据1：1.5比例定出横竖剖面线并绘制出辅助线； (3)连接两根长轴，并根据第一根辅助线透视方向绘制出第二根辅助线； (4)根据辅助线确定底部短轴长度，并完成椭圆绘制以及横竖剖面线； (5)连接剖面线，完成2点透视圆柱体绘制。 当我们知道绘制完整的圆柱体是由长短轴、辅助线、横截面、剖面线、轮廓线结合透视而构成时，再去造型，就只需靠考虑圆柱体是做加法呢，还是减法，那这样绘制是不是就会更加简单？在大透视中找小透视，在整体中找细节，这样不仅画起来更加好把握，同时也完善了你的作图思维，一举两得。 02  圆柱体形体“造”型方法详解 圆柱体造型最简单的方法其实同立方体一样，可直接运用加法运算、减法运算、加减组合运算，虽然叫法相同。 但是圆柱体的加减、组合运算是调整椭圆横截面的大小或在剖面线上做加法运算、减法运算、加减组合运算。原因其实和之前立方体加减、组合运算一样，可以更准确地把握形体的准确性、对称性以及整体的透视关系，快速绘制出新的形体，再进行不断地优化，使其更加完整。 1/调整横截面做加减、组合运算 2/根据剖面线做加减、组合运算 03  知识点方法运用 04  总结 手绘草图其实是从0到1的过程，“0”代表着无，“1”代表着会，好比这篇教程，从讲解圆柱体的绘制原理，到“造型”方法详解，再到知识点运用，一步一步从无到有。 手绘的过程也是相同，精美的画面效果不是刻意去呈现的，而是我们根据不同的方法，一步一步慢慢完善的。不然排版再精致，也经不起细节的推敲， 因为决定画面的本身还是形体！
