流程图多折线箭头_【图表04】- 柱形折线复合图就是这么简单!

本文详细介绍如何制作柱形折线百分比复合图,包括插入图表、设置折线图、调整柱形图样式及图表细节优化等内容。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >


​对于新手,做个柱形图、折线图,插入基本收工,没有什么难度!

当时遇到一个图表中有两中类型或者说两个以上系列就不知道怎么处理了

其中使用频率最高就是

今天的主题

图表系列04:柱形折线百分比复合图

老规矩,先看:

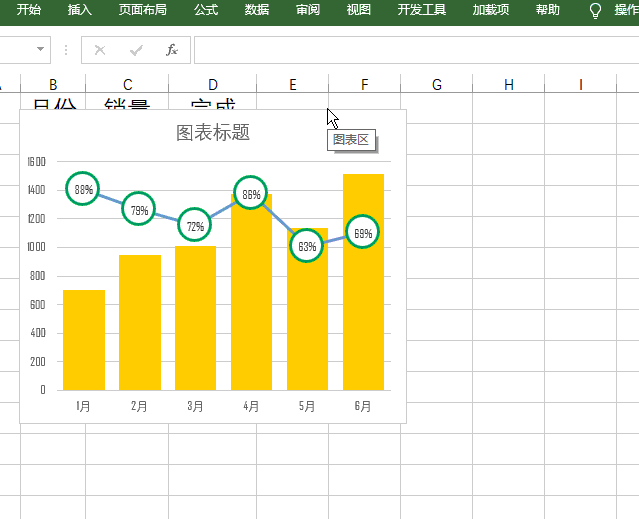

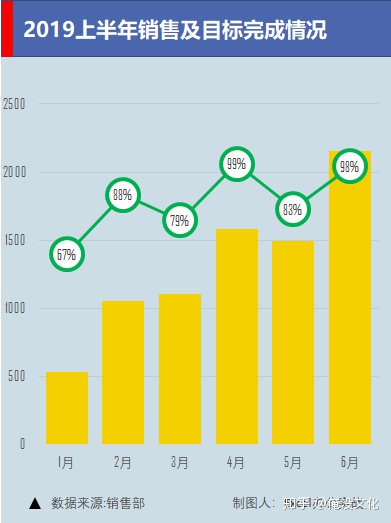

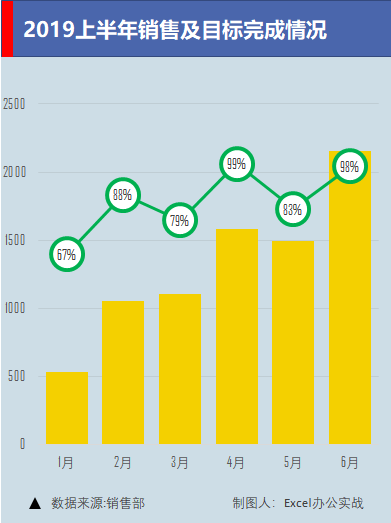

效果图


制作教程

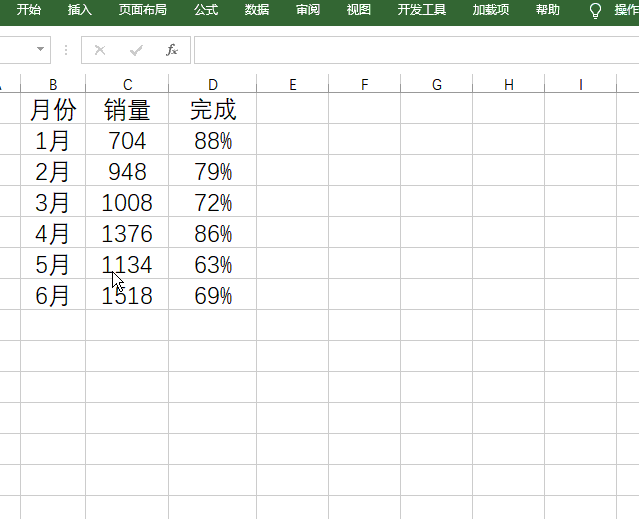

1、插入图表

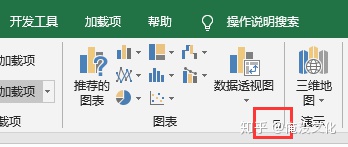

> 点击插入-向下的小箭头

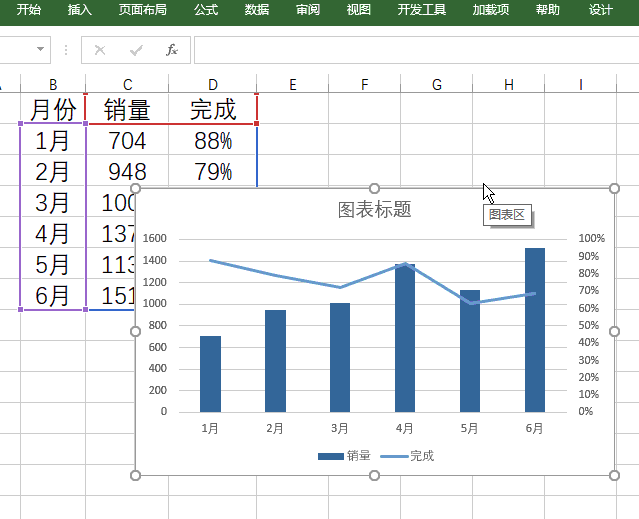

> 组合图-折线图,勾选次坐标


2、删除图例

> 删除图例,隐藏X轴标签(标签位置-无)

> 柱形-系列间距-35左右

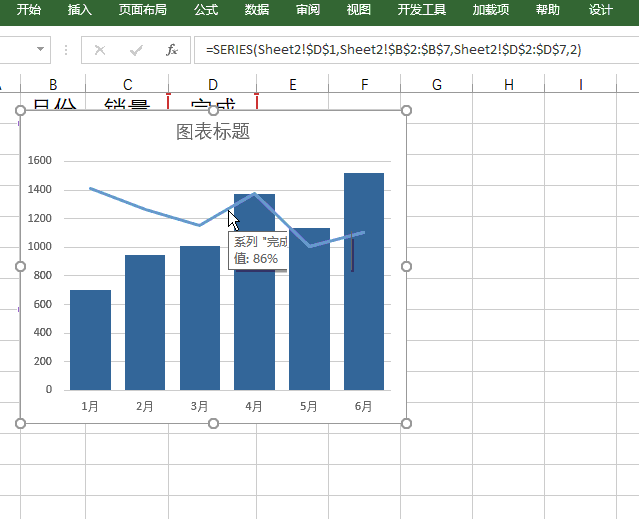

3、折线图设置

> 添加系列标签,居中

>填充-标记-圆形-25左右(自行调整)

> 标记填充白色-线条-橙色或者跟主题匹配即可

> 柱形-填充颜色-橙色系列

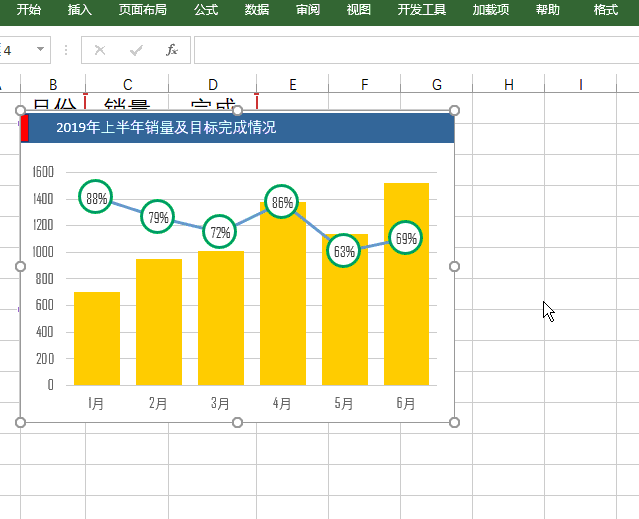

4、表头表尾处理

> 删除原标题,插入文本框,输入内容

> 调整标题位置,字体-微软雅黑

> 插入竖红色填充引导符(小矩形)

> 插入数据来源、制图人等信息


5、最后调整完工

> 调整一下图表大小,系列少,建议长窄形

> 可补充调整折线颜色等细节

> 可补充背景色(浅色)

> 弱化网格线等

这里就不在一一演示,可自行慢慢调整

慢工出细活,多做减法


小结:复合图表其实没那么难,如果想分别去设置两个系列,只要其中之一放次坐标轴,那么他就好像在两个重叠,设置上不干扰的平行世界,记住这点,是很多复合图表都可以轻松搞定。


系列往期


【图表01】- 总计明细图表怎么做?

【图表02】- 不一样的散点图用法

【图表03】- 这是条形图!?
