今天小川给大家分享是变容二极管应用的Multisim仿真及分析。希望大家能够多多支持。

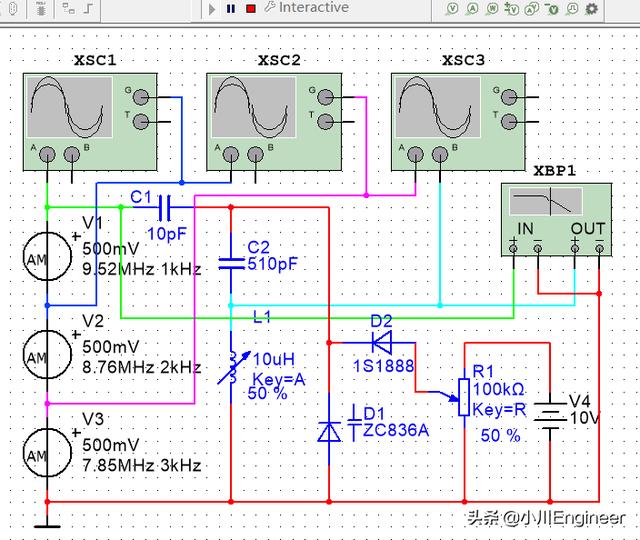

仿真前


仿真中

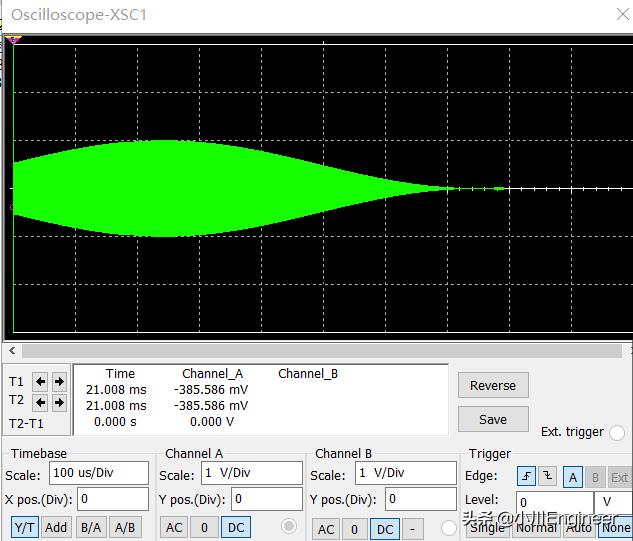

XSC1

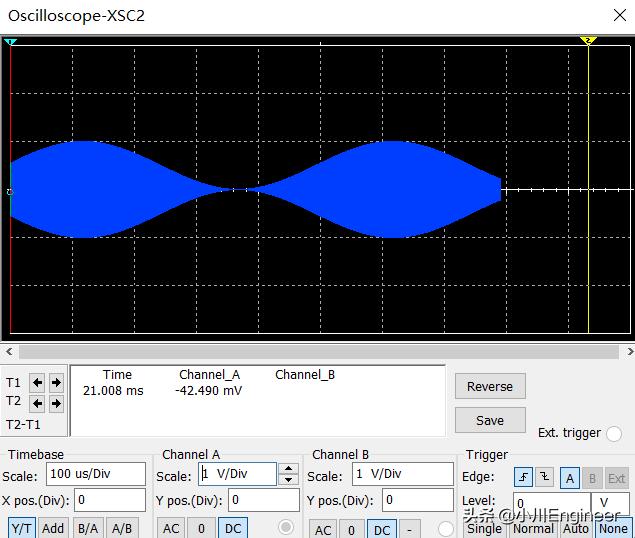

XSC2

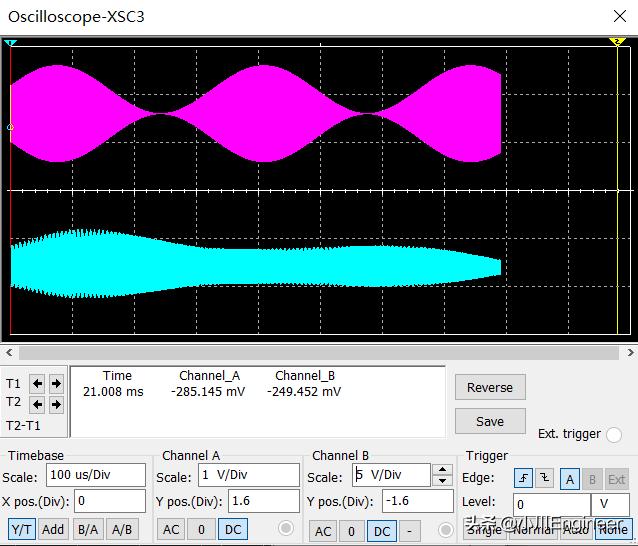

XSC3

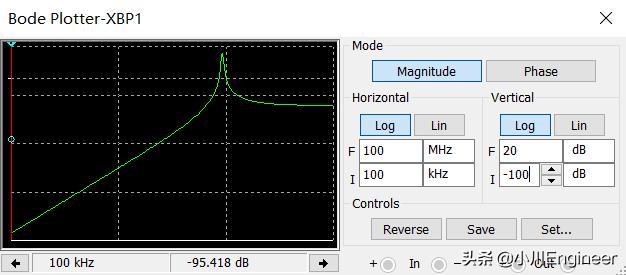

波特图

变容二极管的结电容,不仅与PN结的结构与加工工艺有关,还与所加的反向电压有关。广泛用于通信领域,作为LC调谐电路的可变电容,它的应用使通信技术实现了自动化。

本实验演示了现代通信技术中的电调谐选台功能:输入信号为三个载波频率与调制频率各不相同的调幅波,模拟三个电台信号。分别双击三个示波器图标,将其面板打开,并拖动到适当位置,以方便观察。调整3个示波器的X轴扫描均为100μS/Div,A通道Y轴幅度均为1V/Div,第3个示波器A通道Y轴偏置1.6,B通道Y轴幅度5V/Div,Y轴偏置-1.6。打开电源开关,即可观察到选出的信号与三个输入信号的对比波形。通过按动A键可调节电位器的输出电压,当分别为20%、50%和70%时,可实现对三个信号的选频调谐。双击波特图仪的图标,将其面板打开,按下述进行设置:Mode区,选择Magnitude;Horizontal区,选择Log,F值为100MHz,I值为100KHz;Vertical区,选择Log,F值为20dB,I值为-100dB。可以观察选频回路的幅频特性,拖动读数指针可以测量谐振频率。
