如何在cad里提取若干点,将点位坐标数据自动生成表格,更关键的要同时也带有excel表格,直接就跟excel交互。工作中,有时候需要提取CAD中各点的坐标,如果是手动一个一个提取的话,效率太慢了,很有可能会误事。那么有没有什么方法可以快速提取CAD中各点的坐标呢?
第一种方法:利用"数据提取"来提取坐标
首先,当然cad软件本身就可以,但因为不是一般操作里所以常常被人忽视
既不是再另存为里,也不是在导出里

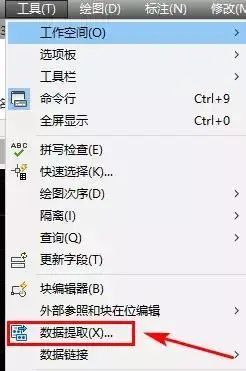

而是在【工具】选项下拉里,有【数据提取】功能,可以提取很多数据信息,包含但不局限于提取点的xyz坐标

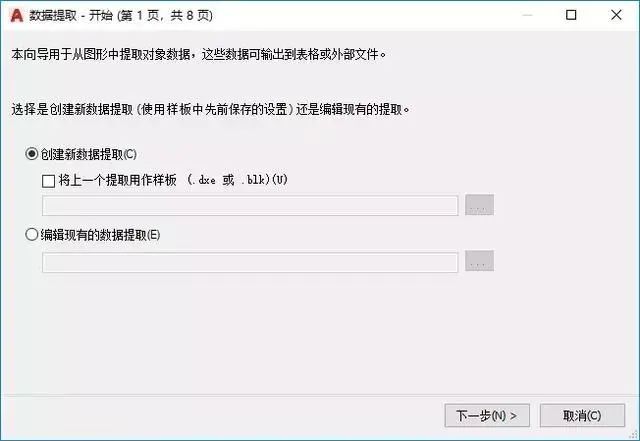

执行完【数据提取】后,会询问是新建数据提取文件还是编辑之前做过的,还可以使用之前作类似的样板,第一回当然是新建了
保存一下文件存放路径
