1，二端口网络2，二端口的方程和参数 3，二端口的等效电路 4，二端口的转移函数 5，二端口的连接 6 ，回转器和负阻抗变换器

01

—

二端口网络

端口由一对立端构成且满足一个端口流入的电流等于从另一个端口流出的电流。

02

—

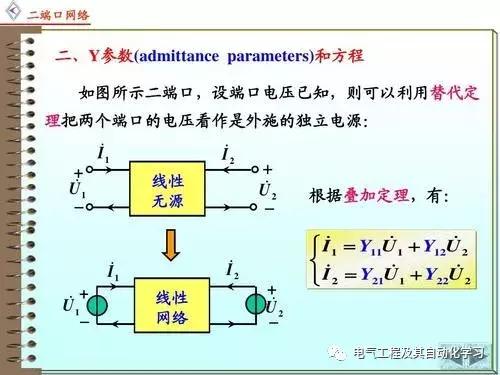

二端口的方程和参数

1. 端口特性方程

对称二揣口是指两小端口电气特性上对称，也路结构左右对称的一般为对称二端口．结构不对称的二绒口，其电气特性可能是对称的。

2. 参数的物理意义

并非所有的二梢口均有 Z.Y 参考．

3. 参数的求取方法

4. 参数之间的关系

6. 对称二端口网络的参数特点

对于一个具体的网络，不是每一个参数都存在．不同的参数有不同的实际应用；参数的求法，可以根据物理意义用定义式求．也可以直接列写网络方程， 用对应项系数相等的方法 。

03

—

二端口的等效电路

二端口网络可以用 Z参敖表示的 T型电路或用 Y 参数表示的 π型电路来等效。将二端口网络的Z参数方程变换为 T 型网络的网孔分析方程 ， 可得到 T 型等效电路

等效只对两个端口的电压、电流关系成立．对端口间电压不一定成立 。一个二立自口网络在满足相同网络方称的条件下．其等效电路模型不唯一若网络对称则等放电路也对称。

04

—

二端口的转移函数

二端口网络的参数方程可以是正弦稳态下的相量方程，也可以是运算电路中的象函数方程。在运算电路形式下，二端口网络一个端门接电源(输入端口)、一个端口接负载(输出端口)

转移函数是指不含独立源及附加电源的二端口网络的输出电压(或者也流)与输入电压(或者电流)的比值(拉氏形式) 。

05

—

二端口的连接

二端口网络的联接形式有级联、串联、并联、串并联和井串联五种 。王与联接不破坏原二端口网络的端口条件时．复合二端口网络的参数与相联两个二端口网络的参数。

(1 )两个二端口并联时 ． 其端口条件可能被破坏 ． 此时关系式不成立 。 (2) 串联后端口条件可能被破坏 ． 需检查端口条件 。

06

—

回转器和负阻抗变换器

1. 回转器

(1 )回转器的电路符号

(2 )回转器的性质：①不具有互易性；②不消挺能量也不储存能虽，为静态元件；③具有阻抗逆变换作用

2. 负阻抗变换器

(1) 负阻抗变换器的电路符号

(2 )负阻抗变换器能把正阻抗变换成负阻抗 .即具有阻抗负变换作用．

回转器具有把一个端口上的电流回转为另一端口上的电压或相反过程的性质 ，也具有把一个电容回转为一个电感的本领
