等厚干涉现象的观察和测量

牛顿环和劈尖属典型的等厚干涉，它们都是由同一光源发出的两束光，分别经过其装置所形成的空气薄膜上、下表面反射后，在上表面相遇产生的干涉现象。利用光的干涉现象可以测量微小角度、微小长度、微小直径及检测一些光学元件的球面度、平整度、光洁度等。

【实验目的】

1. 利用牛顿环测透镜球面的曲率半径；

2. 利用光的劈尖干涉测细丝直径(或微小厚度)；

3. 熟悉读数显微镜的使用和用逐差法处理实验数据。

【实验原理】

一列单色光波垂直入射到透明的空气薄膜上时，薄膜上、下两表面反射产生的两束相干光，在相遇时具有下式所示的光程差

                       Δ＝2nd＋λ/2                                        (1)

式中d为光线入射处薄膜的厚度，其中λ/2是考虑到入射光在下表面反射有半波损失而在上表面反射没有半波损失。

如果入射光束为平行光，那么相干光束间的光程差仅取决于薄膜的厚度，同一级干涉条纹对应的薄膜厚度相同，这就是所谓等厚干涉。本实验应用等厚干涉的圆形条纹和直线条纹，分别测量透镜表面的曲率半径和微小长度。

1. 牛顿环

牛顿环是牛顿于1675年在制作天文望远镜时，偶然将一望远镜的物镜放在平玻璃上发现的。

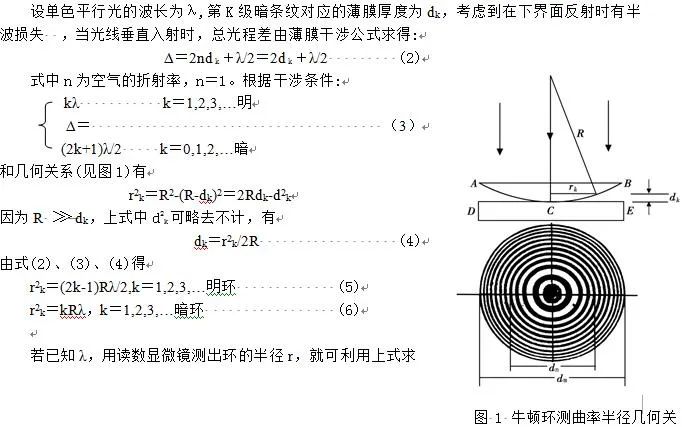

实际上由于透镜与平玻璃不能理想的相切以及它们之间的接触因有压力而产生畸变，所以较精确的方法是测距圆心较远的2个环的半径或直径差。若以r_n表示为第n个暗环的半径，r_m表示第m个暗环的半径(m>n)，分别以n、m代入式(6)中的k，有暗环:

，

两式相减



或

                     R＝＝   (d＝2r，为环的直径)             (7)

利用式(7)，从测得第m个及第n个暗环的直径数值，就可求得R。

2. 劈尖干涉

劈尖与牛顿环一样同属等厚干涉，只是引起光的干涉的空气层的结构不同而已。

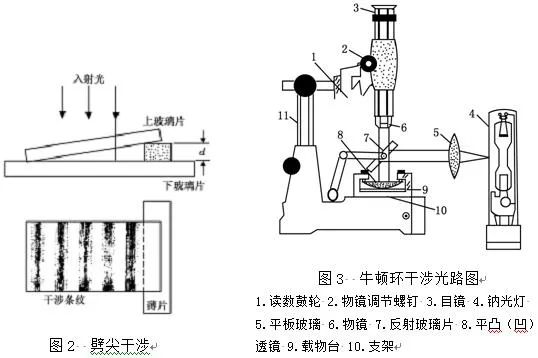

将待测细丝或薄膜放在两块平板玻璃之间的一端，由此形成劈尖形空隙，如图2所示。以单色光垂直照射在玻璃板上，则在空气隙的上表面形成干涉条纹，条纹是平行于劈棱的一组等距离直线，且相邻两条纹所对应的空气隙厚度之差为半波长λ/2。若距离劈棱L处劈尖的厚度为d(即细丝薄膜的厚度)，单位长度中所含的条纹数为n，则

                                                                      (8)

如果已知λ,并测出n、L，则玻璃丝的直径d即可求得。

【实验仪器】

读数显微镜，单色光源，牛顿环装置(平凸透镜和平板玻璃)，劈尖装置(二平板玻璃)。

【实验内容】

1. 用牛顿环测透镜表面的曲率半径

(1)移动牛顿环装置 ( 图3) 使其几何中心对准读数显微镜的物镜。调节目镜使十字叉丝清晰，旋转物镜调节手轮，使镜筒由最低位置缓缓上升，直至从目镜中看到聚焦清晰的牛顿环，使显微镜的十字叉丝交点与牛顿环中心大致重合 ，并使一条十字叉丝与标尺平行。

(2)定量测量。由式(7)，为待测半径，为单色光波长，如果取为一确定值(例如定为)，则也为一常数。本实验要求至少测出6个的值，取其平均值计算出。

转动读数显微镜测微鼓轮，先使支架镜筒向左移动，顺序数到32环，再反向转到m=30环，使叉丝与环相切，记录读数。然后继续转动测微鼓轮，使叉丝依次与29、28、27、26、25、10、9、8、7、6、5环相切，顺次记下读数；再继续转动测微鼓轮，使叉丝依次与右方5、6、7、…、30环相切，并记下读数。注意测量时，测微鼓轮应沿一个方向旋转，中途不可反转，以免螺旋空程引起误差。

2. 用劈尖干涉法测细丝直径(或薄膜厚度)

(1)将被测细丝(或薄膜)夹在两块玻璃板之间，然后置于读数显微镜载物台上，读数显微镜观察劈尖等厚干涉条纹。

(2)测出某长度Lx内的干涉条纹数x ，得出单位长度上干涉条纹数n＝x/L_x，然后根据细丝与劈尖棱边的距离L(用读数显微镜测得)即可按式(8)算得d。

3. 数据处理

3.1计算平凸透镜的曲率半径

将测量结果记录在表格中：

级数	读     数			级数	读     数
	左 方	右 方			左 方	右 方
30				10
29				9
28				8
27				7
26				6
25				5
平    均    值

用差数平均法处理数据，计算出平凸透镜的曲率半径，并写出结果的表达式。

3.2计算细丝直径(或薄膜厚度)

(a).劈尖长度的测量。自列表格记录测量数据；

(b).单位长度上干涉条纹数n的测量。自列表格记录测量数据。

【注意事项】

1. 测量过程中要注意消除显微镜的空程差。使用读数显微镜进行每一组数据的测量时，显微镜的测微鼓轮只能向一个方向旋转，即镜筒在测量中只能沿着一个方向移动，测量中途不能反向；

2. 由于暗条纹有一定的宽度，其中心不易找准，所以在测量牛顿环的直径时，应使显微镜的纵丝在圆环一侧时与条纹外侧相切，而在另一侧时则应与条纹内侧相切；在测量劈尖干涉条纹的间距时，纵丝每次应与明、暗条纹的交界线重合；测量劈尖长度时，劈尖棱边和箔片处均以内侧位置为准；

3. 测量时应注意防止被测物件的滑动；

4. 由于读数显微镜的量程较短(左右)，所以每次测量前均应将显微镜镜筒放置在主刻度尺的适当位置，以避免未测量完成而镜筒却已移到了主刻度尺的端头。严禁调整牛顿环的三个螺丝，以及劈尖细丝的位置；取放牛顿环和劈尖时一定要小心，以免损坏仪器。

【思考题】

1. 如果牛顿环中心不是一个暗点，而是一个亮点(亮斑)，这是什么原因引起的？对测量有无影响？试证明之。

2. 在牛顿环实验中，如果平板玻璃上有微小的凸起，将导致牛顿环条纹发生畸变。试问该处的牛顿环将局部内凹还是局部外凸？为什么？

3. 劈尖的夹角的正弦，试讨论当夹角变化时，干涉条纹的疏密的变化。
