三极管工作原理_三极管实现反相器的工作原理

三极管是电子电路中常用的元器件，即可以工作在线性区实现小信号的放大作用； 又可以工作在非线性区实现电子开关的作用。 题目想用三极管实现反相器，即输入为高电平则输出为低电平； 输入为低电平则输出为高电平，输出和输入正好相反，起到了反相器的作用。 这时三极管工作在截止和饱和状态。 下面介绍三极管实现反相器的工作原理。

1 NPN三极管实现反相器

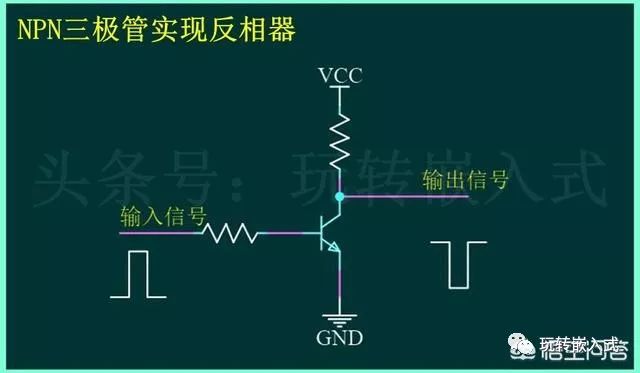

NPN三极管在实现反相器功能时，输出信号在集电极上，所设计的电路如下图所示。

当输入信号为高电平时，NPN三极管处于导通状态，三极管CE之间的压降非常小近似于短路状态，所以输出信号为低电平； 当输入信号为低电平时，NPN三极管处于截止状态，此时三极管处于截止状态，三极管的CE极处于断路状态，输出信号输出高电平。 从输出和输入的逻辑关系上，实现了反相。

2 PNP三极管实现反相器
