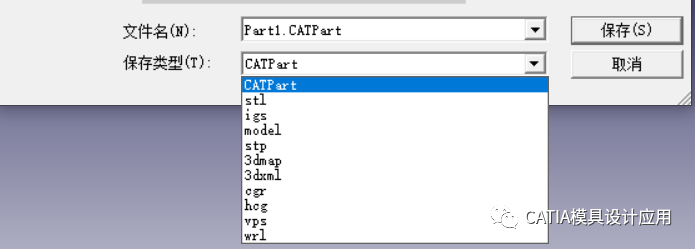

打开一个CATIA文件，在另存为的保存类型列表中选择，可以看到当前文件可以保存的数据格式：比如常用的STL，IGS，Model，STP，3dxml，cgr等

下面将对常见的文件格式进行介绍，希望对大家有所帮助。 和其他软件类似，CATIA的文件格式多种多样，主要分为几类：

• CATIA最新版本涉及的完整数据格式；
• CATIA软件的轻量化模型 CGR
• CATIA老版本数据格式 Model
• CATIA与其他公司3D软件传递数据用的通用数据格式

---

CATIA的常规数据格式

• 零部件——CATPart
• 产品——CATProduct
• 工程图——CATDrawing

---

CATIA软件的轻量化模型

• Cgr——CATIA特有的轻量化模型
  • 它是一种特殊的可视化文件,它只保存了零件的外形信息,不包含任何参数化的数据。
  • 这种文件是不能直接编辑,也是不能直接打开的。
  • 如果需要打开，请采用装配模块的插入现有部件功能
    • 新建一个Product文件。具体步骤：“文件”—“新建……”，在弹出的“新建”窗口的“类型列表”中选择“Product”，然后点“确定”，就完成了一个Product文件的新建。
    • 双击窗口左上角的“产品1”，紧接着选择工具栏的右侧工具栏的“现有部件”命令，将出现“选择文件”对话框窗口。
    • 在“选择文件”对话框中选择要打开的“cgr”文件，然后点击“打开”。需要注意的是，在对话框中的“文件类型”栏需要选择“所有文件(*.*)”或者“cgr(*.cgr)”。

---

CATIA V4老版本的数据格式

• Model——V4版本的数据格式
  • model是V4的版本文件保存格式,可以作为v4和v5文件格式转换的中间格式
  • model也是catia v5高版本(比dao如r16)向低版本(比如r7)转换的媒介
  • model在V5中只能浏览不能编辑,需要使用复制和粘贴的方式转换为v5的part文件，才可以编辑了
    • 打开Model文件
    • 复制图形
    • 新建一个part文件
    • 将图形粘贴进来
  • 如果您使用的是正版的catia，可以使用tools下的utility内的功能批量转换为part文件
  • 不管使用上面两种方法中的哪一种，得到的均是无参数，无关联的特征

  ---

CATIA支持的中间数据格式

• 3dxml——CATIA常用的轻量化模型
  • 3DXML格式是CATIA中基于可扩展标记语言XML的一种文件格式，是一种通用的、轻量的三维文件格式。
  • 该格式可使用户轻松快捷地捕获并共享实时的、精确的 3D 数据。
  • 3D XML 高度压缩复杂数据，提供快速的文件传输和缩短加载时间，同时保持交换文件的精确几何图形。
  • 3D XML 完全基于标准的XML。因此，任何软件程序都将能够使用标准工具读取、编写和丰富 3D XML 的内容。并可以轻松地将这些图形合并到技术文档、维护手册、宣传册、网站、邮件通信和许多其他的日常使用中。
  • 可以在3D XML官网中下载3D XML 播放器和相关开发文档。
  • 在CATIA中可以直接将三维数模存储为3DXML格式。
  • 通过菜单工具 > 选项 (Tools > Options)，可以在General - Compatibility - 3D XML中进行CATIA 3D XML的相关设置。
• STL格式——详见《精讲  |   CATIA转化STL格式》
• IGS格式——详见《精讲  |   CATIA转化IGS格式》
• wrl——wrl文件是一种虚拟现实文本格式文件。
  • 是VRML的场景模型文件的扩展名。
  • wrl文件是纯ASCII文件，所以可以用文本编辑器dao打开和编辑。
  • 虽然这样，但是对于大型的3D文件。用纯手工的方法是不可取的。
  • 所以可以选择用3dmax进行建模，然后在保存为wrl的格式。
  • 打开工具：3d max(比较大)和Microsoft VRML 2.0 Viewer(1.18M)
• 其他数据格式：其他的数据格式如3dmap等，非常用的数据格式，再次不做介绍(嘿嘿，其实是我不知道)

---

结语对常用数据格式的了解的重要性不言而喻，    一方面：可以便于在各种格式之间进行数据转换    另一方面：能够为平日的工作增加便利但是，我们无需过度纠结数据的原理，只要知道其特点即可。 (完)，欢迎您分享、在看，谢谢~
