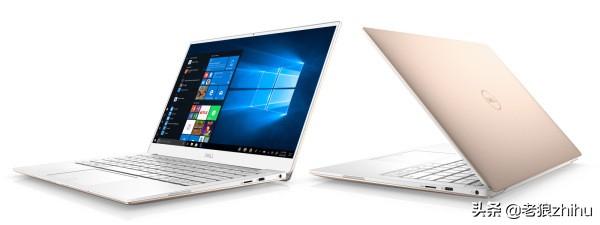

笔记本有很多台式机没有的有趣功能：合上盖子带上就走的便利性，睡眠时神秘的呼吸灯，漂亮的键盘灯等等。这些功能很多都可以在电脑关机的时候还在起作用，那么是谁在控制他们呢？肯定不是CPU，这也让Windows等操作系统失去了执行的土壤，他们也可以被排除。这个隐形的管家就是EC。

EC简介

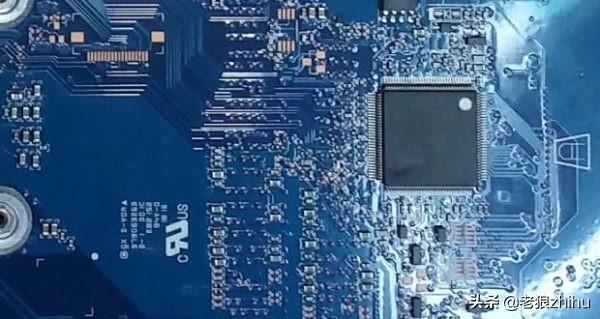

几乎所有的笔记本的主板上都一个小家伙：EC(Embedded Controller)，它是一个16位的小芯片，它与服务器中的BMC类似，掌控笔记本电脑的方方面面。它最早脱胎于笔记本的键盘控制器，现在笔记本上诸多特色功能，背后都有它的身影。充电指示灯为什么会亮？EC在合适的时间让它亮；风扇为什么狂转？EC觉得你的CPU太热了；各种功能键和上面的小灯也是它的功劳。甚至关机后EC还在不知疲倦的工作，它的特色功能也是笔记本厂商要发力的重点。

市面上有多种EC控制器，有ENE、ITE、Nuvoton和SMSC等玩家。它一般被焊接在笔记本主板上：

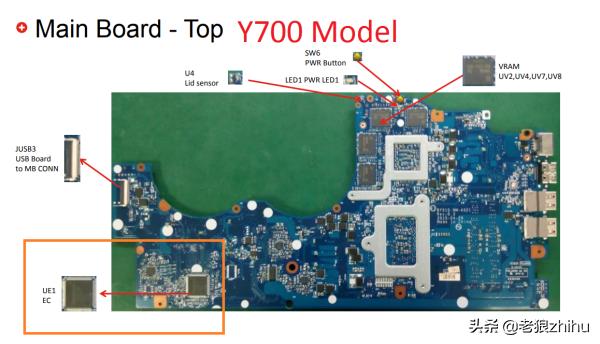

联想Y700 EC的位置在左下角

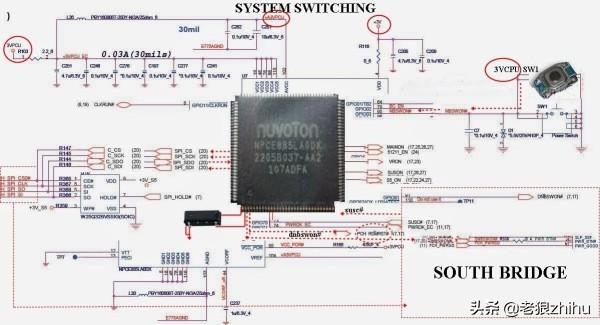

它有自己的固件(firmware)，但主板厂商一般叫这个固件EC BIOS，有点让人困惑。于此对应，笔记本主板的原理图是中间一般至少有一到两页的EC篇章：

一个简陋的例子

我在参考资料1 放了ENE的一款EC控制器芯片手册，对细节感兴趣的同学可以参考阅读一下。

EC的工作原理

EC和BIOS的合作十分紧密。EC通过BIOS的ACPI表将它所需要报告的信息和方法报告给操作系统，并与之交互。

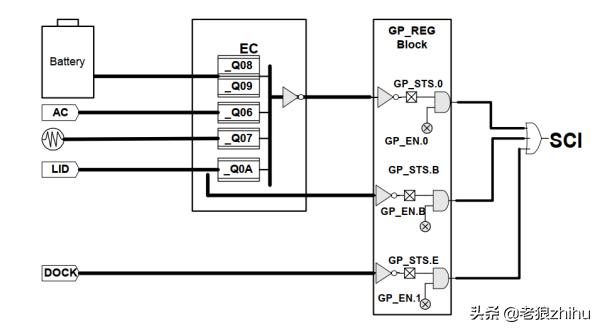

一个典型的信息交互通道是这样：

它在ACPI table中的表现就是：

Device (EC0) { Name (_HID, EISAID(“PNP0C09”)) Method (_CRS) { … } Name (_GPE, 0 ) Method(_Q06) { … } Method(_Q07) { … } Method(_Q08) { … } Method(_Q0A) { … } // EC uses GPE0 // Adapter event // Thermal event // Battery event // LID event

从这个例子中看到，电池报警、AC电源插入、温度传感器报告和LID(笔记本盖子)信息，先报告给EC不同的Q里，EC再接入ACPI的GPE，GPE的触发会产生SCI，这时候操作系统就知道了。一个Event产生，操作系统在收到SCI后，会检查GPE，看是谁触发了事件；在发现是GP_STS0后，就知道是EC产生的时间，接着会去检查EC的Q0x，看看具体是EC的哪个管脚引发的，按图索骥，最终发现Event的产生方，而对该消息作出相应处理。

看起来似乎相当难懂！好吧，我们看个case study。

笔记本盖子开启/合上case study

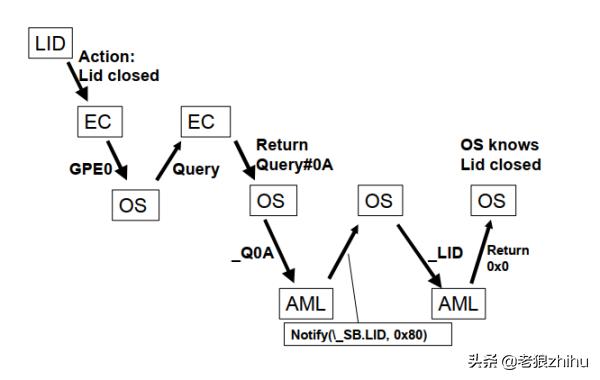

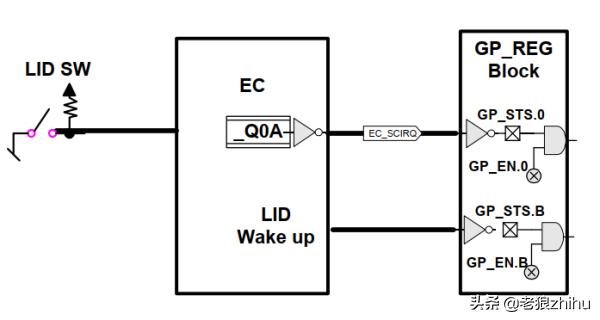

我们来简化一下上面那个图：

1. 笔记本合上，EC触发GPE。OS收到GPE，查看GP_STS，发现是GPE0触发，知道是EC导致。访问EC得知是Q0A。通过_LID的关键字和PNP知道是盖子信息，知道是盖子合上了。

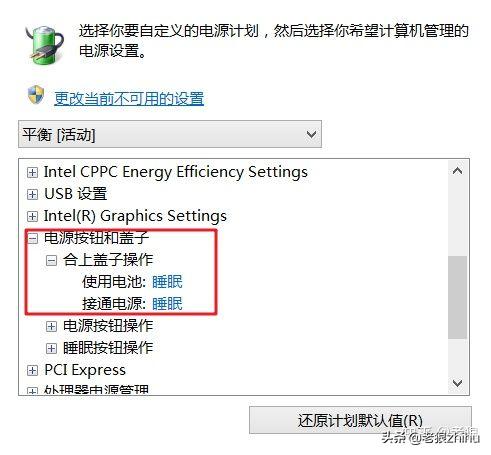

然后检查用户的电源管理策略作出相应处理：

2.盖子开启，GPEB会触发wake up相关动作。

结论

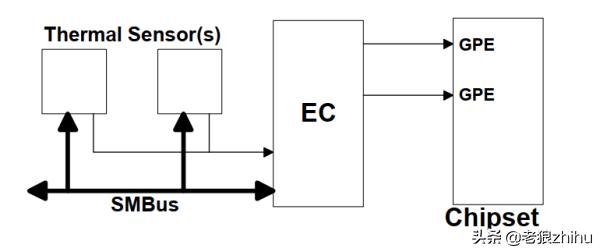

不但是LID，各种温度传感器也是先过EC的：

AC插上，开启切换电源策略也是EC触发。甚至有的笔记本，AC插上旁边的小LED灯都是EC控制。

EC在笔记本电脑中如此重要，厂商为了作出自己不同的产品策略，开发花哨的功能，在EC上频频发力。EC不愧是笔记本中的隐形管家！

参考

1. ENE datasheet https://reservice.pro/upload/Datasheets/kb9012qf.pdf
