感谢各位的点击！这篇是接着上一篇讲的，上一篇主要说的是接线和软件设置，不清楚的可以点击看一下(蓝色字体是文章链接)，这一篇主要讲如何读写变频器参数以及控制变频器。

变频器的设置

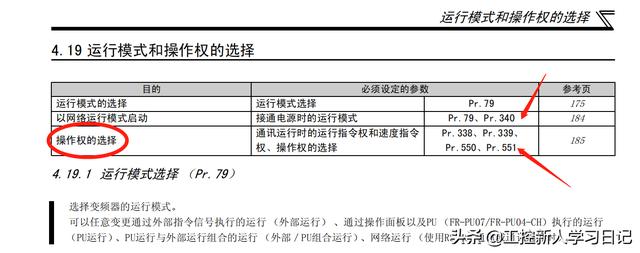

外部控制变频器可能大家都不陌生，那我们这个用触摸屏控制变频器属于什么呢？属于以网络模式控制，所以这个第一步我们就是要设置变频器的参数，把其模式改为网络模式，怎么改？改哪些参数呢？手册上有答案，如下图所示：

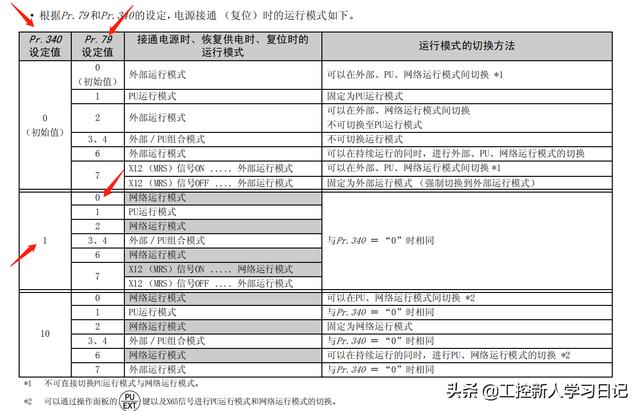

只需要将pr79设为0，pr340设为1(我当时就没有将这个改成1，启动变频器是Run灯一直在闪烁，监控屏幕一直是0HZ，改为1后正常了)，断电重启后，变频器上的NET指示灯就亮了，此时就是网络模式了！模式改完之后，要想控制变频器，还得修改其操作权，说白点就是告诉变频器，用啥信号作为启动信号，用啥信号来给定频率，有了启动信号和频率，变频器就能简单工作了！如下图：

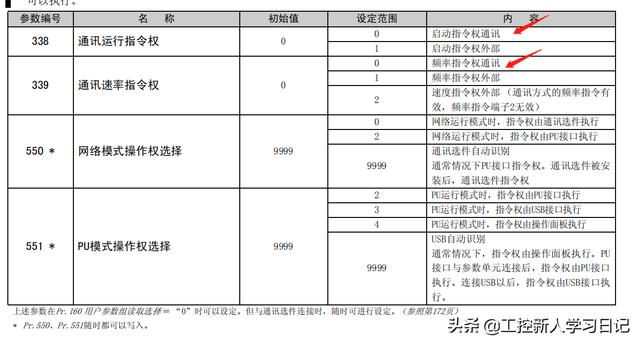

我们需要修改Pr338、Pr339，至于Pr550、Pr551，我没有修改，用的默认值，这些参数表示什么？要改成什么样？如下图所示：

我们想要以通讯的方式控制变频器，而非外部端子之类的，那就要把Pr338及Pr339设置为0，把启动指令权及频率指令权交给通讯！

改完之后再重新启动一下，至此，变频器算是设置完了！

触摸屏的编程

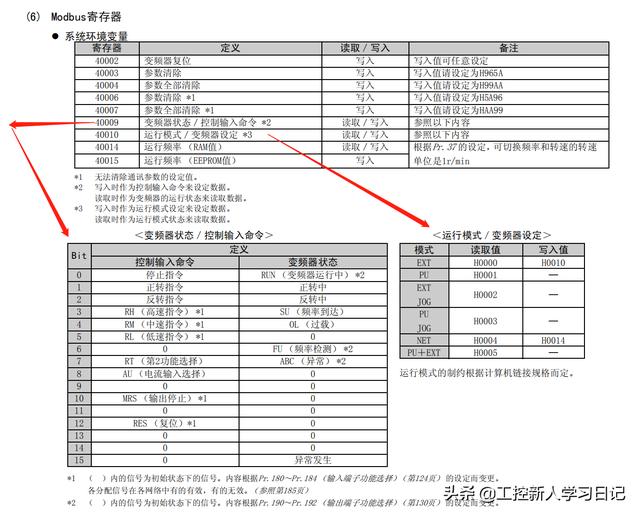

我们最终目的是要用触摸屏控制变频器，那必然就要知道变频器的各个参数地址，不然我触摸屏往哪儿写数据啊，所以我们得找到变频器参数表！如下图：

这里面比较有用的就是40009、40010、40015以及40009寄存器的某些位！知道了往哪儿写，接下来就是在触摸屏里面做文章了。

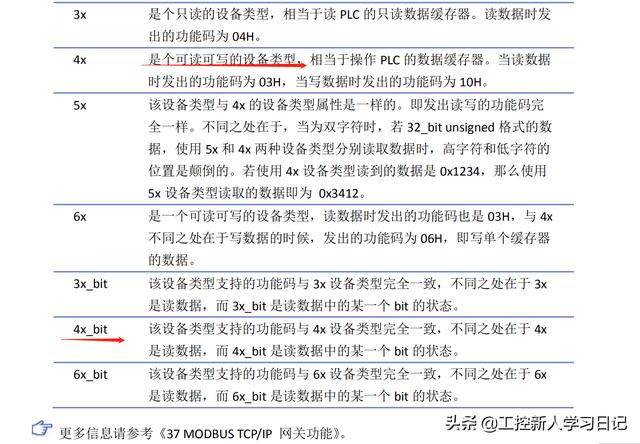

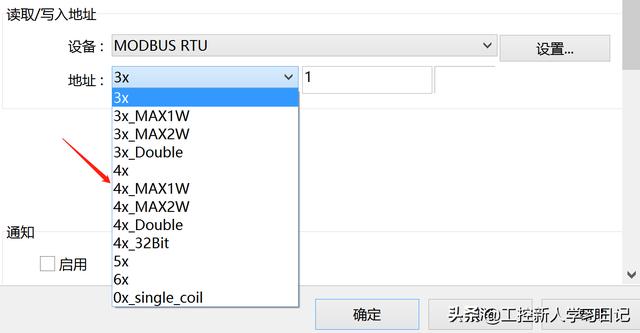

打开软件，插入一个数值写入的元件，在通讯地址下拉框中，会看到蛮多×号，跟我们平时接触到的地址不太一样，当时我第一感觉就是应该选择4×，毕竟我们变频器地址也是4开头的，但还是想知道是啥意思，所以又看了看触摸屏的手册，有相应的解释，如下图：

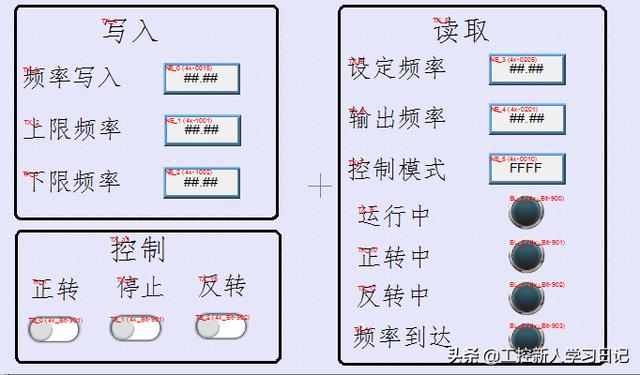

所以我们要往变频器里面写入频率，就直接插入一个数值写入框，里面的地址就选4×，后面写上 0015就可以了，要发出正转指令，就把40009的第二位置1，即插入一个位切换开关，对应地址为 4×-bit，后面写入901，就OK了！其它的，大家自由发挥，我是简单做了如下画面：

之后我在想，既然触摸屏都已经和变频器通讯上了，那么改参数什么的能不能直接在触摸屏上完成，省得我老是转来转去找参数！答案是可以的，各个参数对应的地址如下：

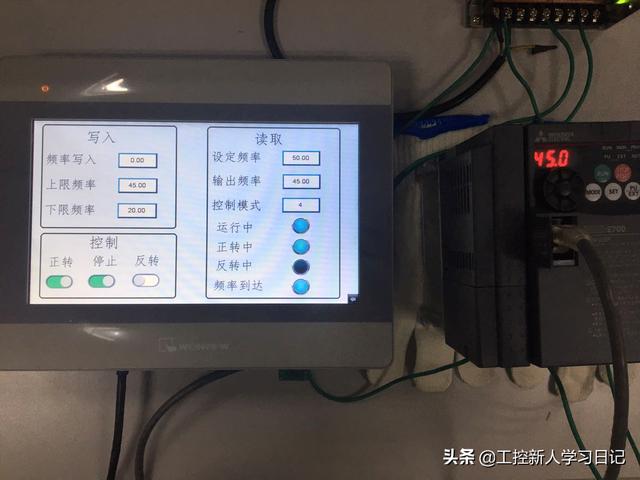

为了验证是否能写入，我做了一个上限频率和下限频率写入框，然后写入上限频率45HZ，写入启动频率50HZ，点击正转按钮，发现变频器实际输出频率为45HZ，说明是可以修改的，这以后我们可以把经常需要调一调的参数拧出来做到一个界面里面，方便修改，最好设一个密码！

以上是今天的分享内容，感谢各位的观看，如果对你有帮助记得点点赞哦，谢谢！
