16.2 串、并联电路中电压的规律

16.2-1:串联电路的电压规律

串联电路中总电压等于各部分电路电压之和.

数学表达式:U=U1+U2

(1)对比记忆串联电路的电压规律和电流规律:

串联电路电压规律:总电压等于各部分电路电压之和.

串联电路电流规律:处处相等.

并联电路电压规律:各支路两端电压相等,等于总电压.

并联电路电流规律:干路电流等于各支路电流之和.

(2)首先判断电路是否为串联电路,其次弄清电压表所测是谁的电压.避免判断不当出现错误.

例如:图甲看似串联,实质是并联电路,电压表测的L2电压等于电源电压;图乙看似并联,实质串联.电压表V2比V1测量范围宽,但V1只测L2电压,V2测电源电压.

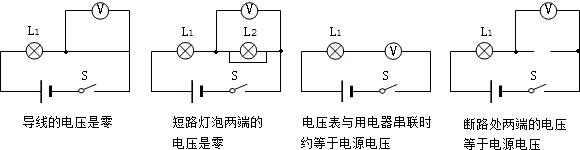

(3)串联电路中,电压表测导线的电压为零,由此可以推理,电压表测短路用电器的电压为零;电压表串联在电路中测电源电压,由此可以推理电压表测断路处的电压为电源电压.


16.2-2:并联电路的电压规律

并联电路中各支路两端的电压相等,等于总电压.

数学表达式:U=U1=U2

对比记忆:

串联电路电压规律:总电压等于各部分电路电压之和.

串联电路电流规律:处处相等.

并联电路电压规律:各支路两端电压相等,等于总电压.

并联电路电流规律:干路电流等于各支路电流之和.

首先判断电路是否为串联电路,其次弄清电压表所测是谁的电压.避免判断不当出现错误.

例如:图甲看似串联,实质是并联电路电压表测的L2电压等于电源电压;图乙看似电压表V1比V2测量范围宽,但V1只测R2电压,V2测电源电压.


16.2-3:探究串、并联电路中的电压规律实验

(1)探究串联电路中的电压规律

①提出什么样的问题:串联电路中各部分电路的电压与总电压有什么关系.

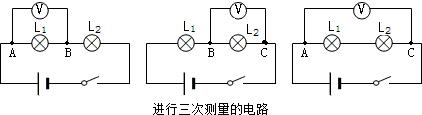

②设计什么样的电路图:


③按照怎样的步骤操作:

分别把电压表连在图中的AB两点、BC两点、AC两点,测量电压,看看它们之间有什么关系.

换上另外两个小灯泡L1、L2,再次测量,看看是否还有同样的关系.


④设计什么样的记录表格:

AB间的电压U1/VBC间的电压U2/VAC间的电压U3/V第一次测量

第二次测量

⑤得出什么结论:

串联电路中总电压等于各部分电路电压之和.数学表达式为:U3=U1+U2

(2)探究并联电路中的电压规律

①提出什么样的问题:并联电路两端的总电压跟各个支路两端的电压有什么关系.

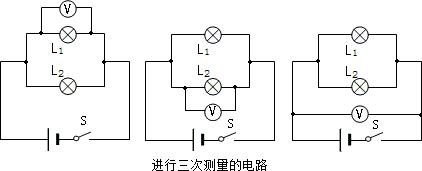

②设计什么样的电路图:


③按照怎样的步骤操作:

分别把电压表接在灯泡L1两端、L2两端、电源两端,测量电压,比较它们的数量关系.

换上另外两个小灯泡L1、L2,再次测量,看看是否还有同样的关系.


④设计什么样的记录表格:

L1两端的电压U1/VL2两端的电压U2/VL3两端的电压U3/V第一次测量

第二次测量

⑤得出什么结论:

并联电路中各支路两端电压相等,等于总电压.数学表达式为:U=U1=U2

从评估方面常考查的两件事:

①只测一组数据得出结论具有偶然性,要想得到普遍规律应多次实验,多次实验时可以更换灯泡规格也可以改变电池节数;

②选用相同规格的灯泡具有特殊性,要想得到一般规律应选用不同规格的灯泡再进行多次实验.
