　　这篇文章几个月前推过，由于工作中非常实用以及很多老朋友问我和新朋友关注，故再次推送，主要是在我们日常工作中存在的三种转化：1、CAD表格(真表格)输出到excel;2、CAD表格(假表格)输出到excel;3、execl表格插入cad中。

　　注：真表格是通过TB快捷键创建的，假表格由线条组成，具体看图：

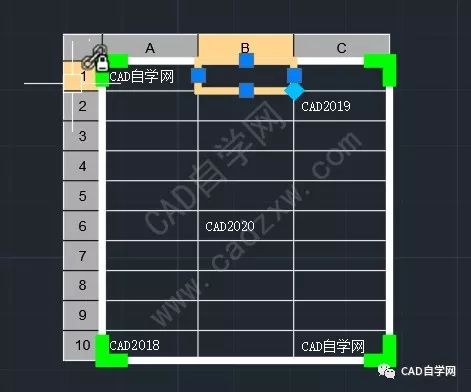

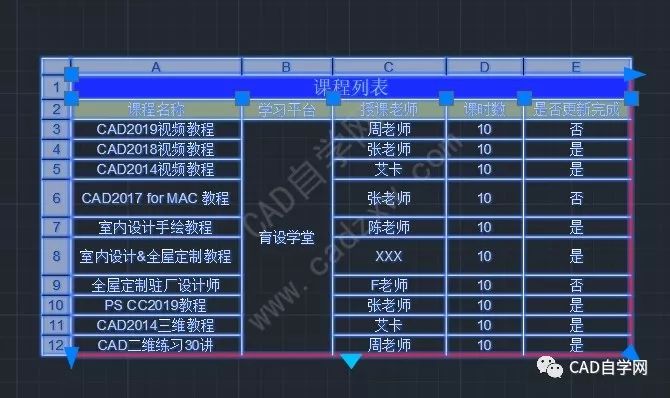

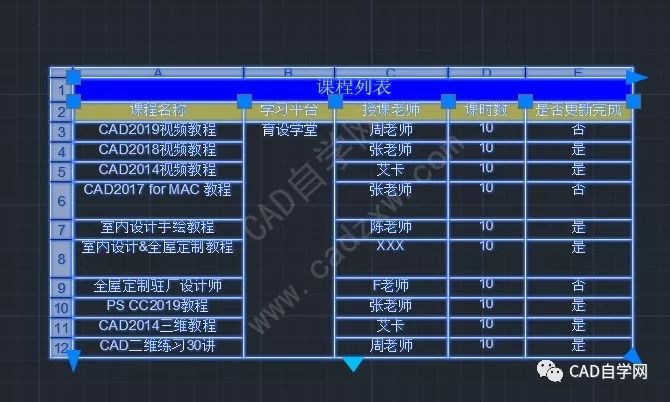

　　真表格：

　　假表格：

　　CAD表格(真表格)输出到excel;选中之后鼠标右键，选择输出;

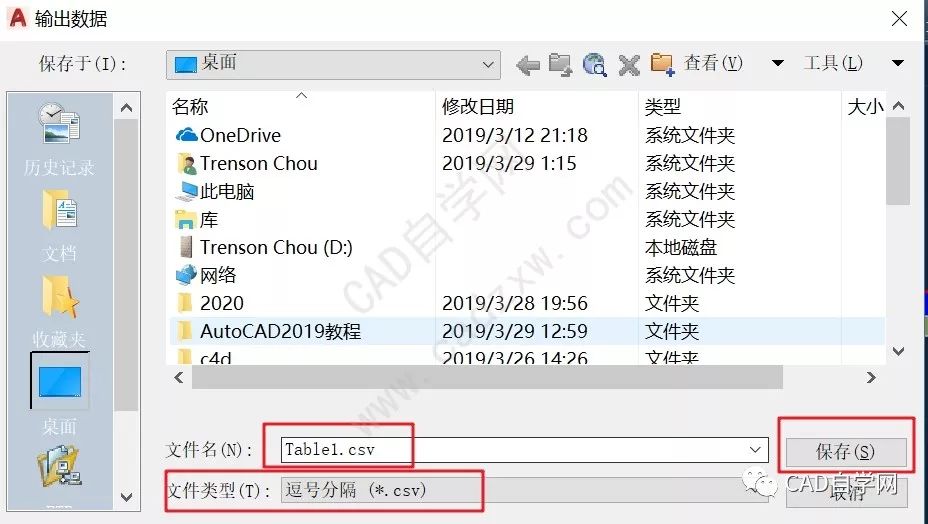

　　文件类型选择逗号分隔(*.csv);

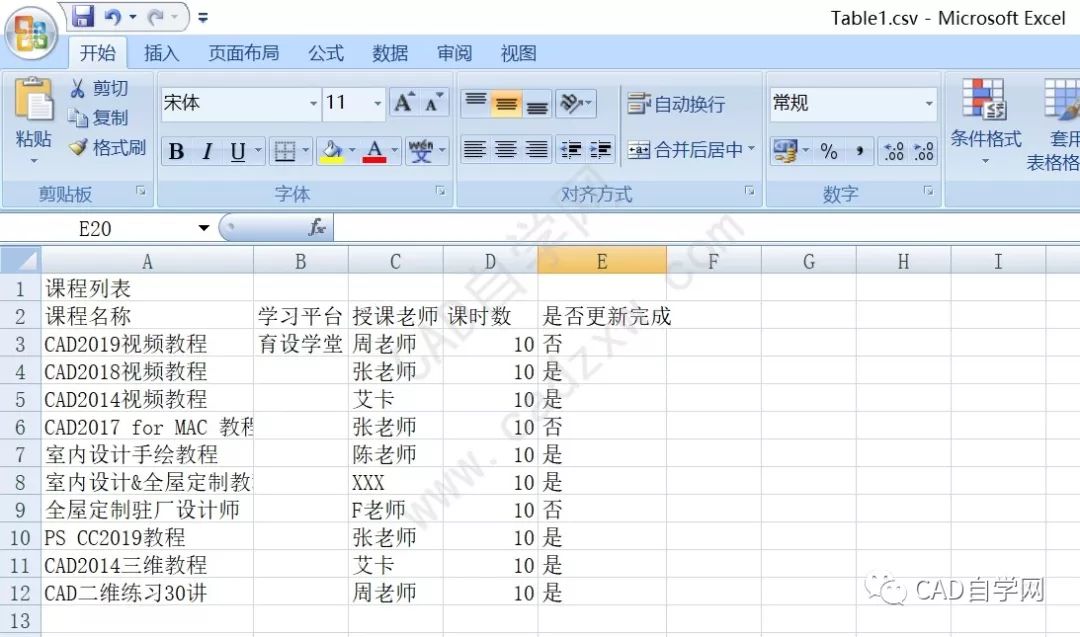

　　打开后如图，下面再做局部调整即可。

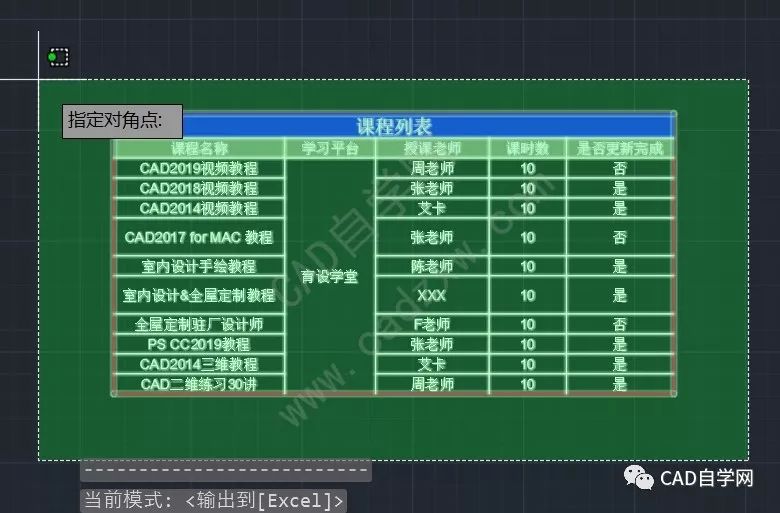

　　CAD表格(假表格)输出到excel;注：这里需要借助插件或者使用CAD自带的数据提取功能，建议使用插件，自带数据提取比较复杂。

　　下面以源泉设计插件为例

　　插件下载地址：

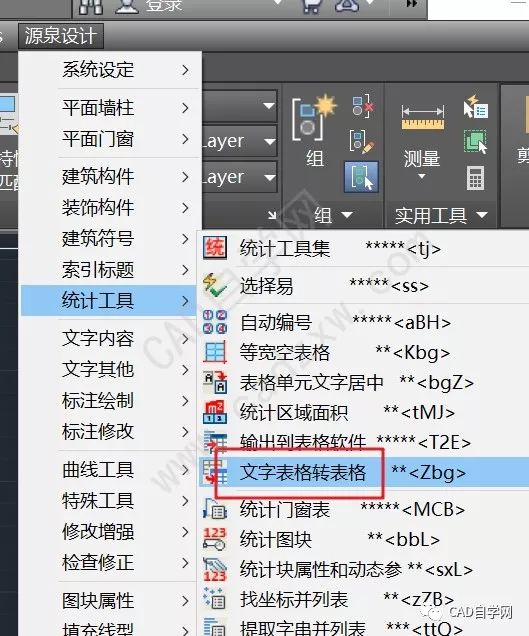

　　点击文字工具，文字表格转表格;

　　选择需要转化的对象后按回车;

　　转化后如图;

　　假表格变成真表格，其他方法同上。

　　或者

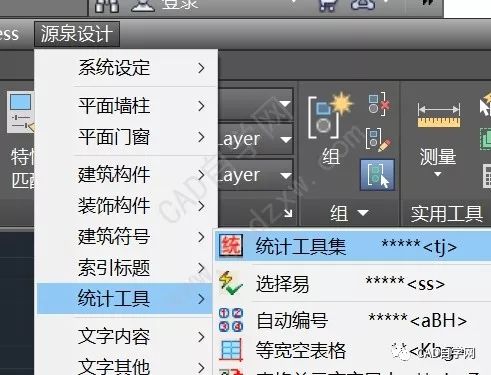

　　点击统计工具，统计工具集;

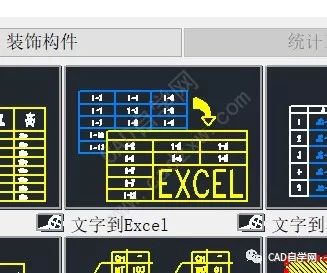

　　选择文字到excel;

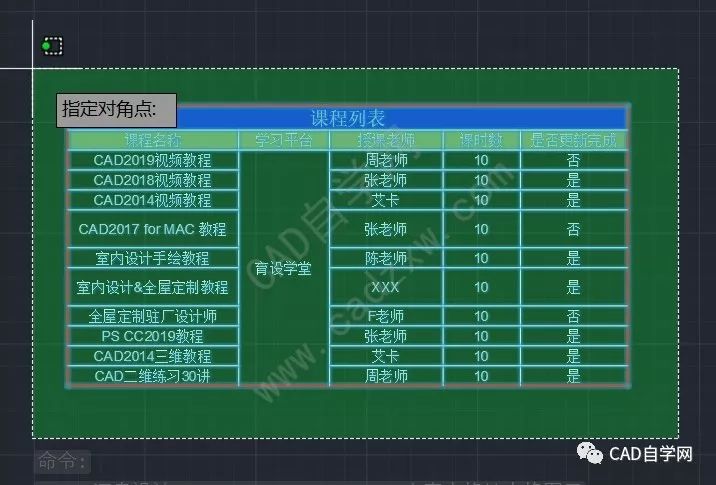

　　选择表格文字后回车;

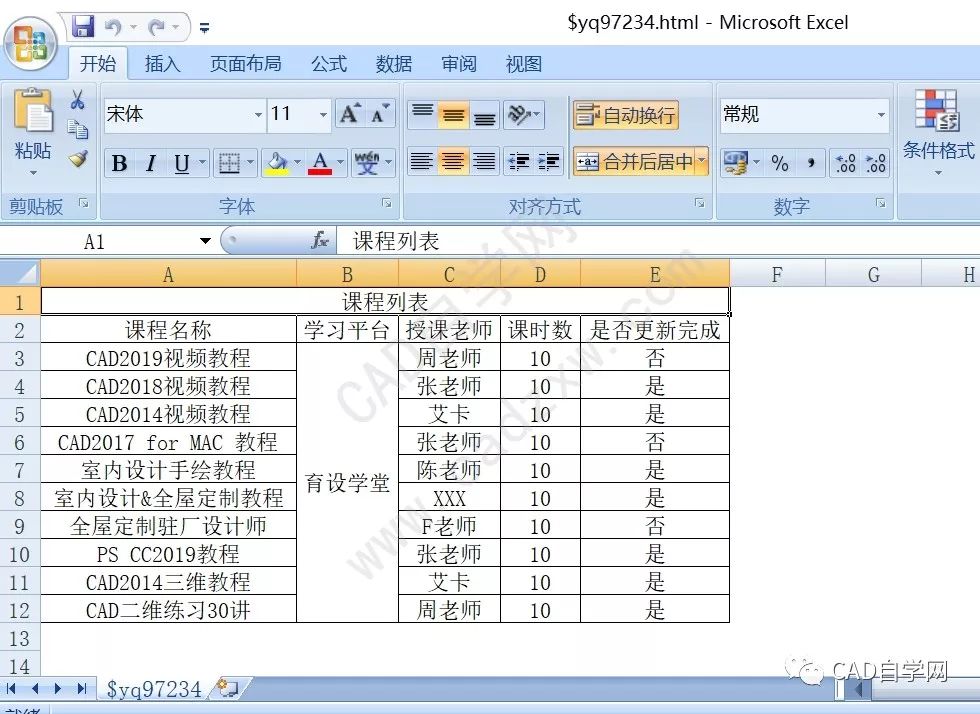

　　即可转化成功并打开;

　　注：如果你同时安装microsoft excel 和 wps excel会提示你，自己选择即可。

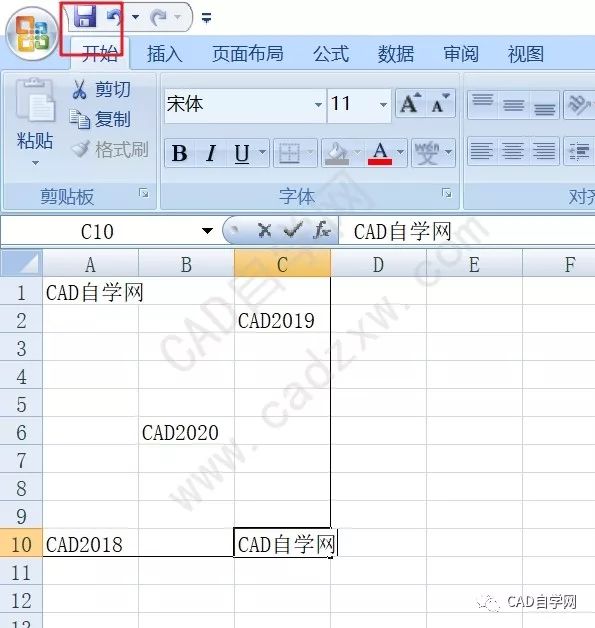

　　execl表格插入cad中。首先创建好excel表格并保存;

　　注：我测试了microsoft excel2016，识别不了，安装了microsoft excel2007可以。

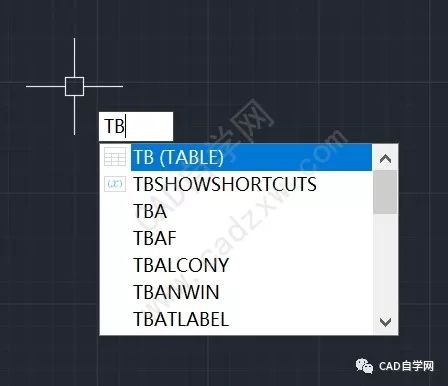

　　输入tb快捷键回车;

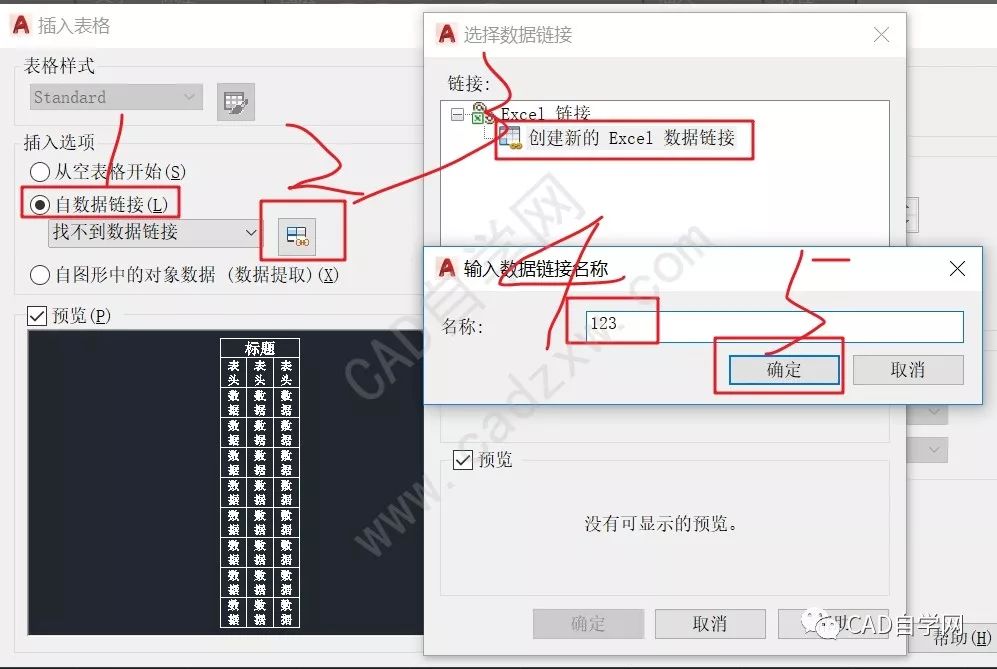

　　选择【自数据链接】，【点击启动数据链接管理器对话框】，【点击创建新的excel数据链接】，命名后点确定;

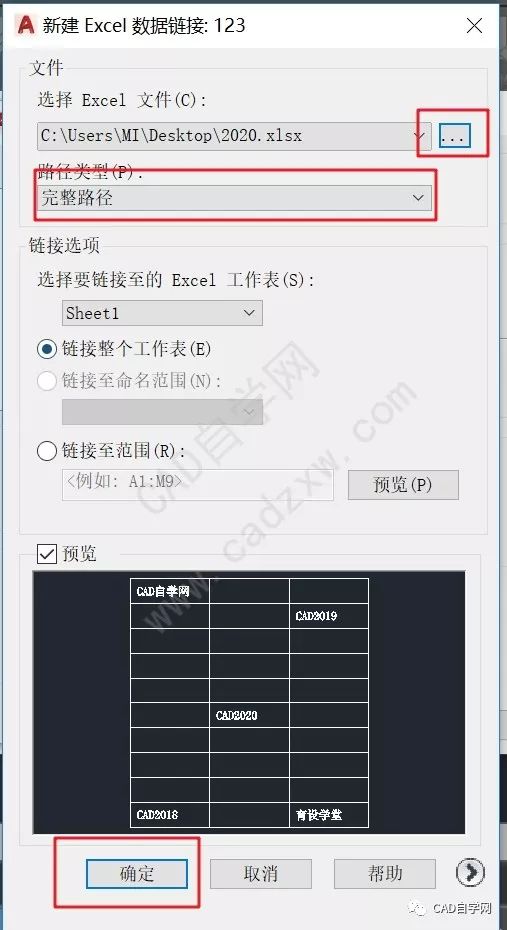

　　浏览文件后，选择完整路径，点确定;

　　注：其他选项自行研究。

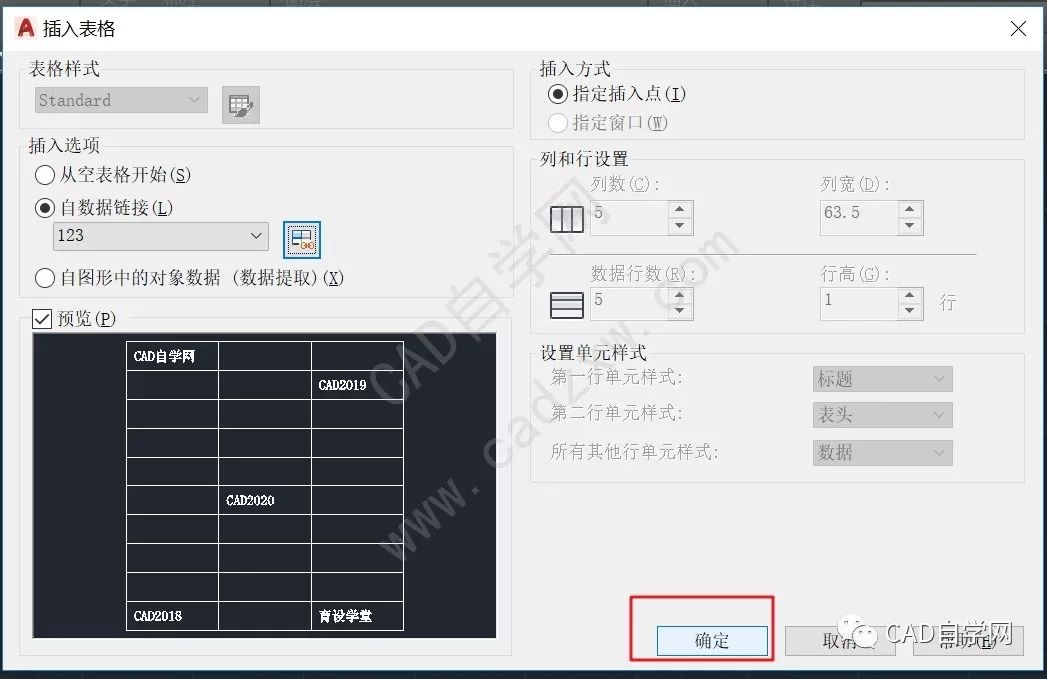

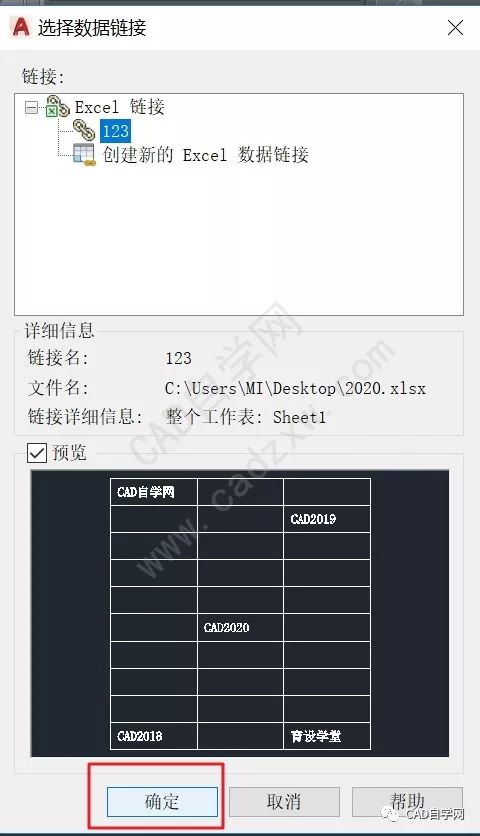

　　点确定;

　　点确定;

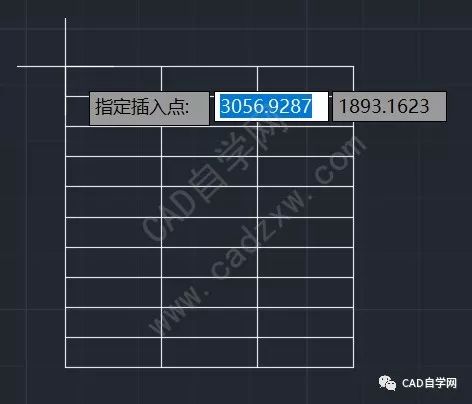

　　插入;

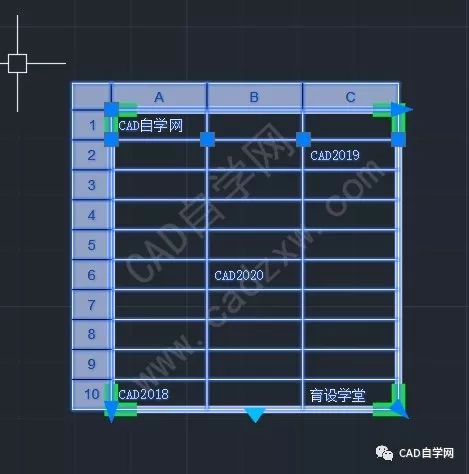

　　如图所示：

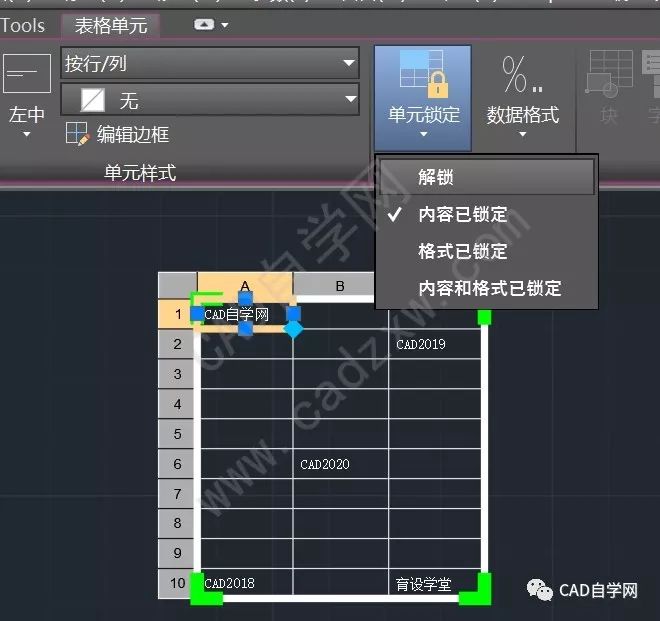

　　插入进来的excel默认被锁定，自行解锁即可;

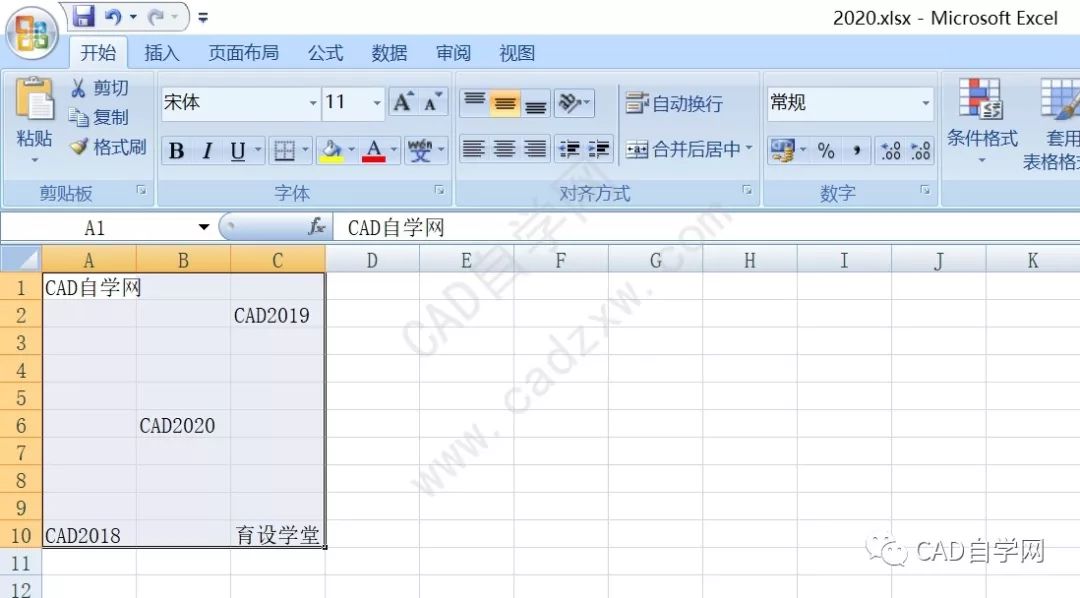

　　如果excel中内容有改动，改动后保存;

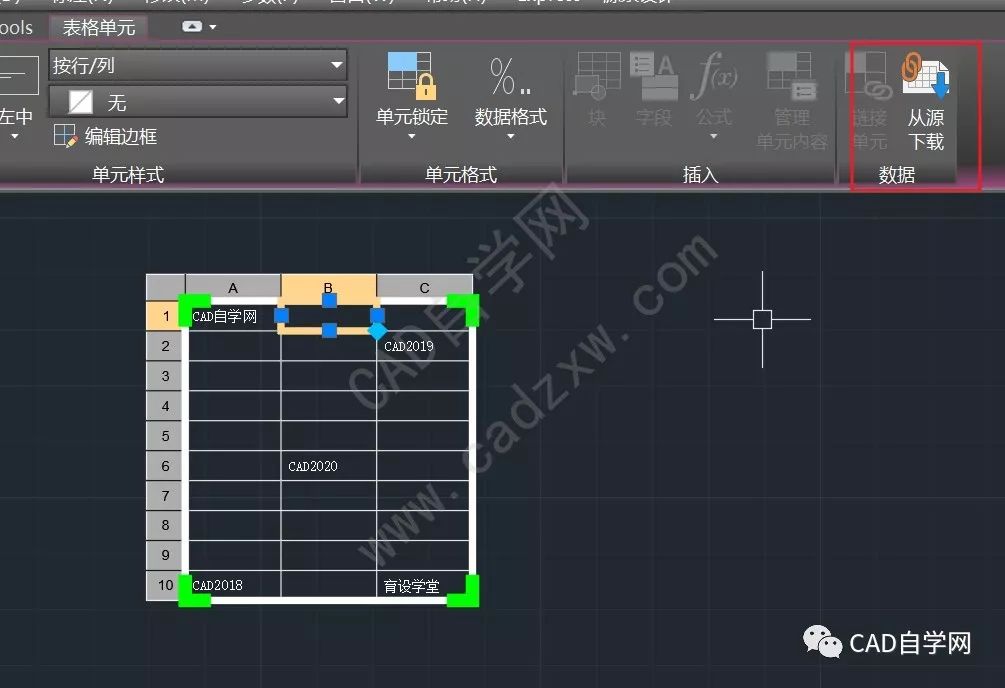

　　点击【从源下载】;

　　CAD中自动更新;
