cad文字提取到excel_CAD表格转换为EXCEL表格手工操作方法

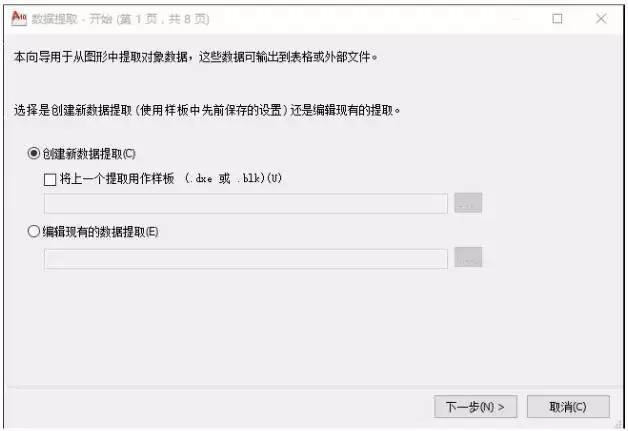

1、将CAD表格炸开，保证所有文字均为单行文字，最好多炸几次。2、点击菜单工具-数据提取，弹出如下对话框：

3、点击下一步，保存文件，文件名随便，如下图：

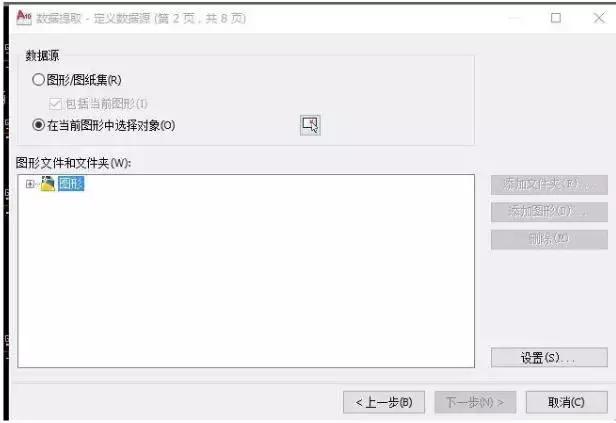

4、点击保存后弹出“定义数据源”对话框，点选“在当前图形中选择对象”，点击右边的图标，然后在CAD图中选择你要导出的表格数据，只选择需要的数据就可以了。

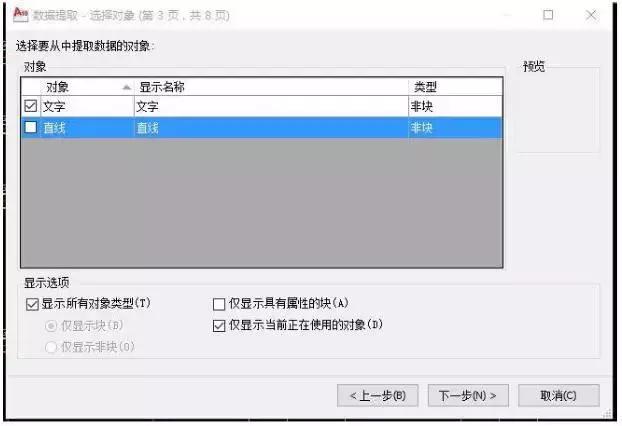

5、完成选择后，弹出“选择对象”对话框，只勾选“文字”，如下图：

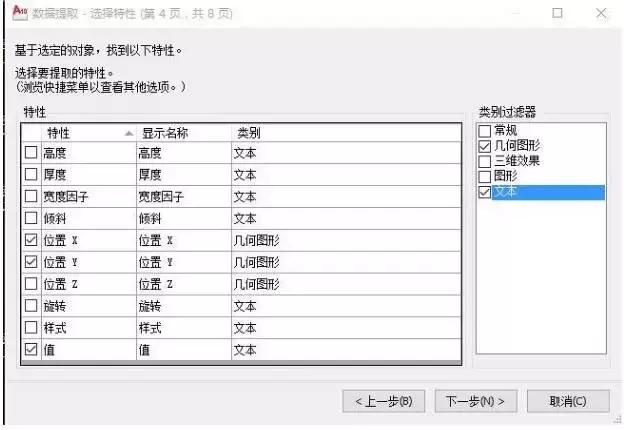

6、点击下一步，弹出“选择特性”对话框，现在右边的“类别过滤器”一栏中只保留勾选“几何图形”与“文本”，然后在左边“特性”一栏中勾选“位置X”、“位置Y”、“值”。如下图：

7、点击下一步，弹出“优化数据”对话框，“合并相同的项”“显示计数列”“显示名称列”均不勾选，如下图

8、点击下一步，将数据输出至外部文件，选择保存位置，导出表格完成，下面就进入EXCEL

中操作。

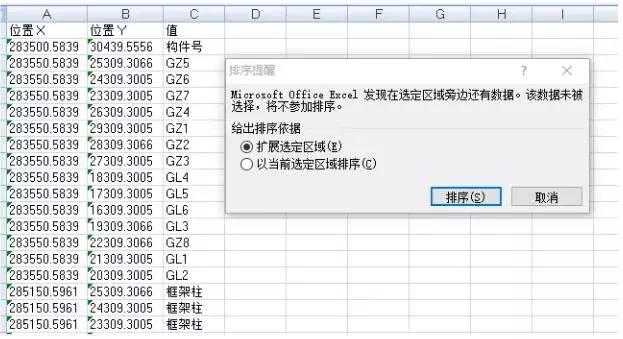

9、打开EXCEL(WPS打不开，不识别导出的文件)，选中“位置X”一列，进行升序排序，如下图：

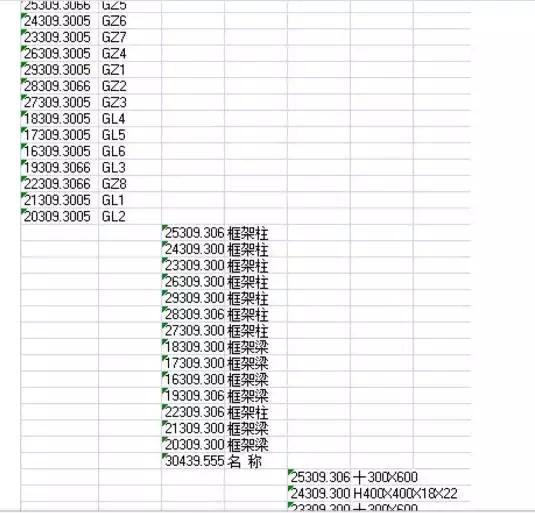

10、排序完成后，把“位置X”一列删除，然后对比CAD表格，把明显不是一栏的数据错开，以方便排序，如下图：

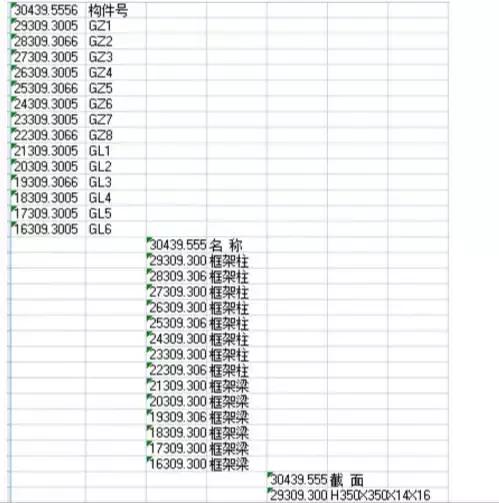

12、分别选中上图中的两列，进行降序排序，也就是依据”位置Y”的数据进行降序排序，上面是依据“位置X”的数据进行升序排序。排序后如下图：

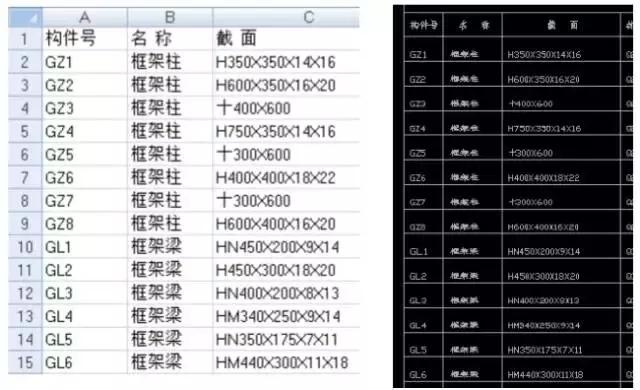

13、然后把“位置Y”数据删掉，再把每列数据对齐就大功告成，对比一下看；步骤看起来比较繁琐，多操作两边，就会感觉，其实很快的。
