对于初学者来说，基本上是对软件使用还不熟悉的，对于触摸屏软件的使用，最最基本的操作就是新建一个简单的工程文件。你知道如何操作吗？如果不知道的话那跟着小编来看看操作步骤吧~

总的来说，创建一个简单工程文件包括以下几个步骤：

Step 1. 开新文件: 开新文件，并选择适合的 HMI 机型。

Step 2. 新增设备和设置参数: 添加欲连接的设备，并设置通讯参数和属性。

Step 3. 设计程序: 建立窗口并放置所需元件。

Step 4. 保存和编译程序: 工程文件在下载之前，须编译成 exob 文件格式。

Step 5. 模拟程序: 为了避免程序在修改阶段多次下载至 HMI 以验证操作的正确性而浪费太多时间， EasyBuilder Pro提供 2 种模拟方式: 在线模拟 / 离线模拟。

Step 6. 下载程序至 HMI: 完成下载后 HMI 即可执行程序。

1、首先，建立新的工程文件。进入 Easy Builder Pro 点击开新文件，即可创建新工程。

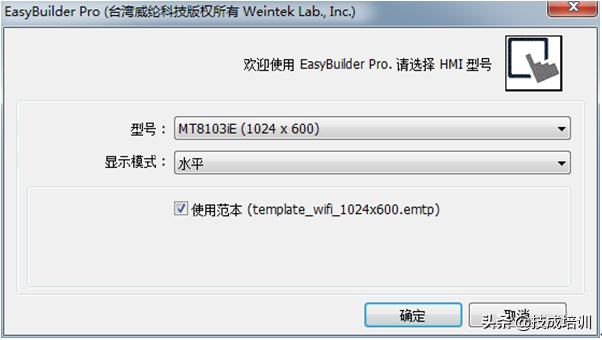

2、选择型号以及显示模式，勾选使用范本。

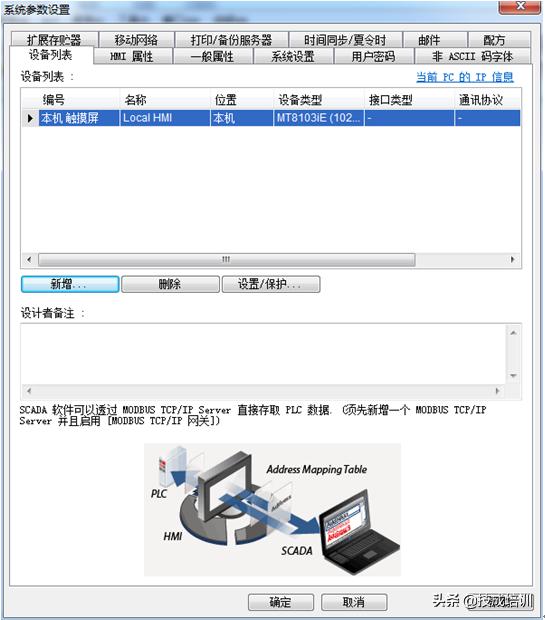

3、如果需要新增设备，点击新增。

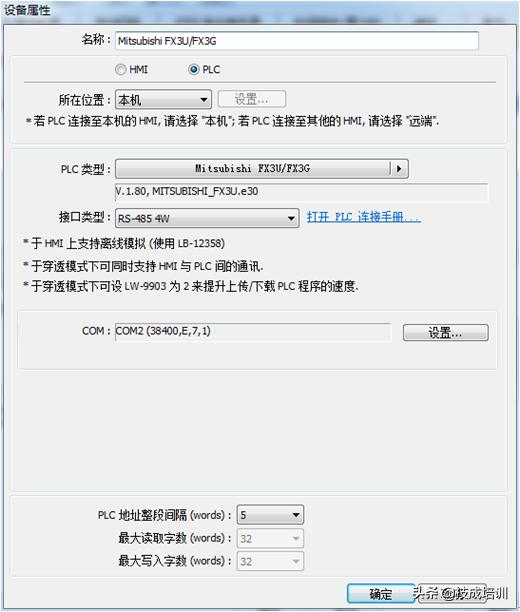

4、选择需要连接的PLC类型，并设置好接口类型，以及正确的通信参数。

以三菱FX 3U PLC为例：

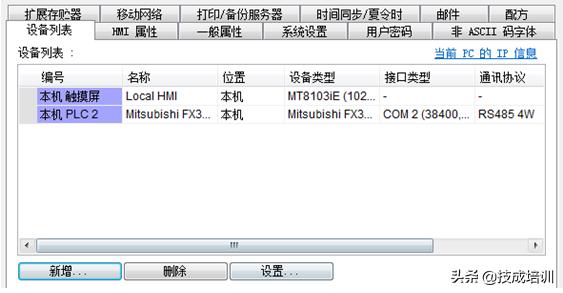

5、设置好之后，在设备列表中会增加一个新的设备，这里新增了FX3U PLC。

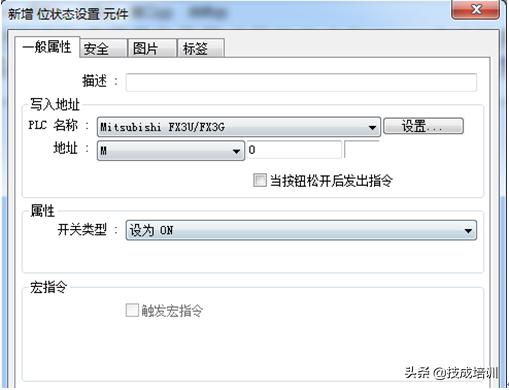

6、新增了PLC后就可以建立一个新元件，以位元状态切换开关元件为例，设定好PLC名称、地址、开关类型等设置。我们还可以在安全、图片、标签等做相应的设置。

7、设置好之后点击确定，将元件放置于编辑视窗中，即完成了一个简单的工程文件。

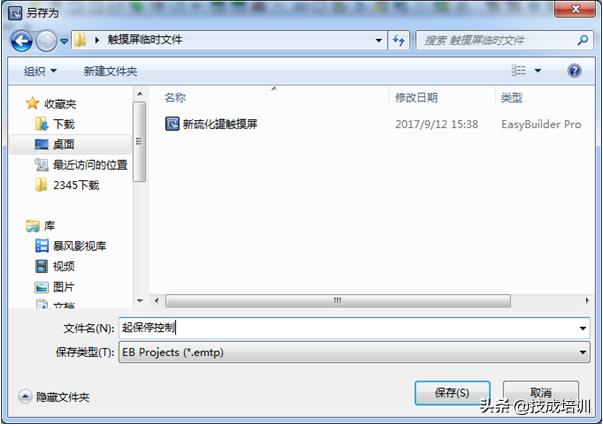

8、保存工程文件。在 Easy Builder Pro 的菜单上，点击文件 - 保存文件，存成 .emtp格式文件。

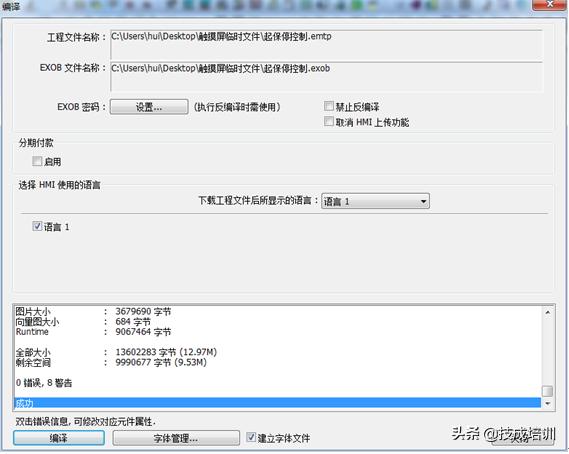

9、编译工程文件。点击 工具 - 编译 将文件编译为 .exob 文件。

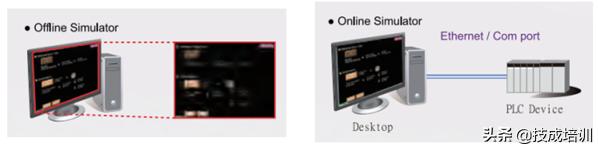

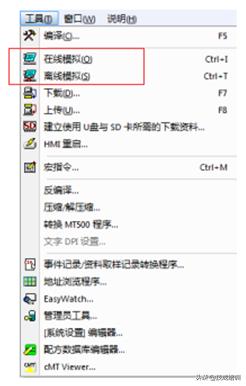

10、工程文件编译之后，可进行离线模拟和在线模拟。

离线模拟：在 PC 上模拟工程文件的运行，不与任何装置连线。

在线模拟：在 PC 上模拟工程文件的运行，此时 PLC 是直接与 PC 连接。

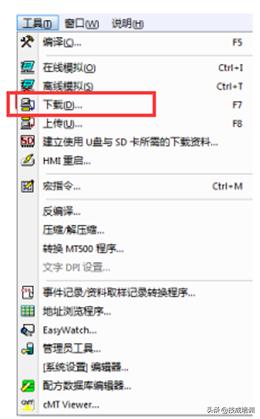

11、经过模拟调试，确定程序正确之后，即可下载工程文件到触摸屏。

对于触摸屏工程文件下载的方法有四种，包括使用USB下载线下载、使用以太网下载、使用HMI名称下载、使用U盘/ SD卡下载。关于这几种下载方法，之后也会讲解哦，敬请期待。(本文为技成原创，作者：蔡慧荥，未经授权不得转载，违者必究！)
