通常来说，变频器的电路主要分为两部分，主回路和控制回路。主回路的接线图如下，有三相电源输入、输出连接电机以及制动电阻、控制电源灯端子。

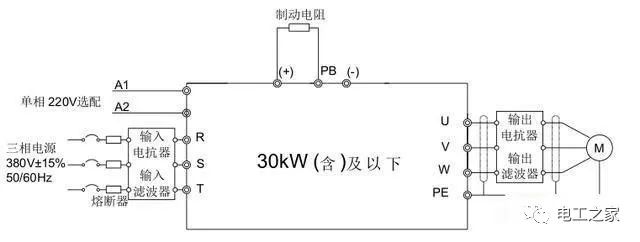

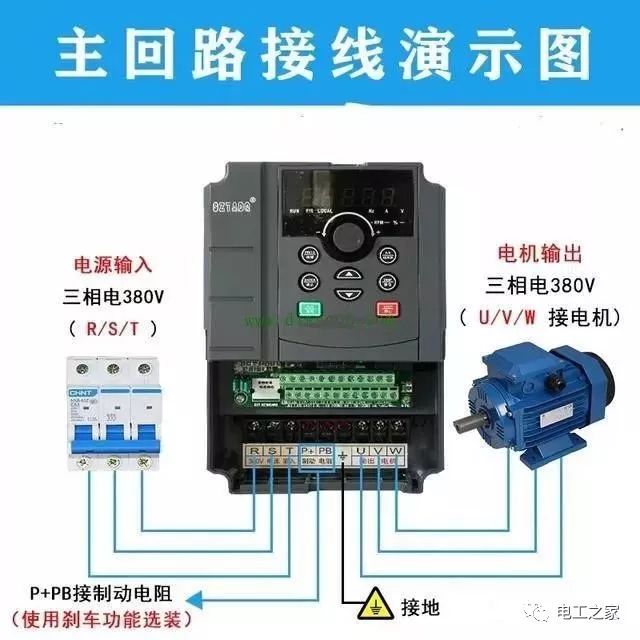

1.主回路接线图
要点总结：
(1)R.S.T和U.V.W切记不可接反。
(2)P+.PB先接制动单元，然后接制动电阻， 切不可直接连接。
2.控制回路接线图
控制回路则是变频器的核心，主要有开关量输入端子、继电器输出端子，开路集电极输出，模拟量输入、输出，24V电源，10V电源，以及通信端口如485接口等。
那么控制回路怎么接线呢？使用多少伏电压是根据选择的变频器控制方式来决定的。比如我们控制变频器的启动和停止使用外部端子控制，这时候我们只要短接S1、S2与com端即可，这是一个无源的开关，用plc的输入端子控制即可，输出信号Y接S，公共端连接。因为是无源电源不需要多少伏的电压。再如继电器输出用于表示变频器故障指示灯，可以接直流或者交流电源，电源和指示灯串在继电器常开输出电路中即可。那么这个再带10v电源用于模拟量控制变频器的频率，一般是使用电位器调节输出电压调速用的。
每个品牌的变频器的控制回路接线方法、要求的电压都是不一样的，这个要根据操作手册上的规定的来完成，包括端子定义介绍、接线方法、输入输出连接图都会很详细的标明，按照说明去接线即可。
要点总结：
(1)多功能端子一般com端为公共端，另一端接X端，连接好后，需要在变频器参数中设置其所接端子的功能。
(2)正转，反转，启动功能，分两线制和三线制接法，默认两线制。
