前言
ThunderBolt 3的底座或者扩展坞，我们见过不少了，不过集成万兆网口的产品还是非常少见的。这次我们为大家带来AKiTiO Dock Pro ThunderBolt 3 的底座评测，这款全功能，全接口的底座，同时还集成了万兆网口，下面我们来看看这款产品。
Dock Pro官网链接
Dock Pro京东销售链接，售价2740元
开箱
白色的外包装，正面产品的官方照，再加上主要的接口和功能介绍
背面每个接口的详细介绍，以及详细的规格参数，一目了然
打开包装，首先是说明书
电源适配器，电源线，ThunderBolt 3线缆，理线带
包装内附送了0.7米长的ThunderBolt 3线缆，需要注意的是，0.5米和0.7米的ThunderBolt 3线缆，可以向下兼容USB 10Gbps和5Gbps的速率，更长的ThunderBolt 3线缆，向下只能兼容USB2.0的传输速率了
电源线
理线带，虽然是个小配件，不是还是很实用的
为了保证Dock Pro更稳定的供电，这次的电源适配器使用了6 Pin的接口，这也是比较有特色的地方
电源适配器12V 12.5A的规格，保证为笔记本60W供电和为连接配件的稳定供电

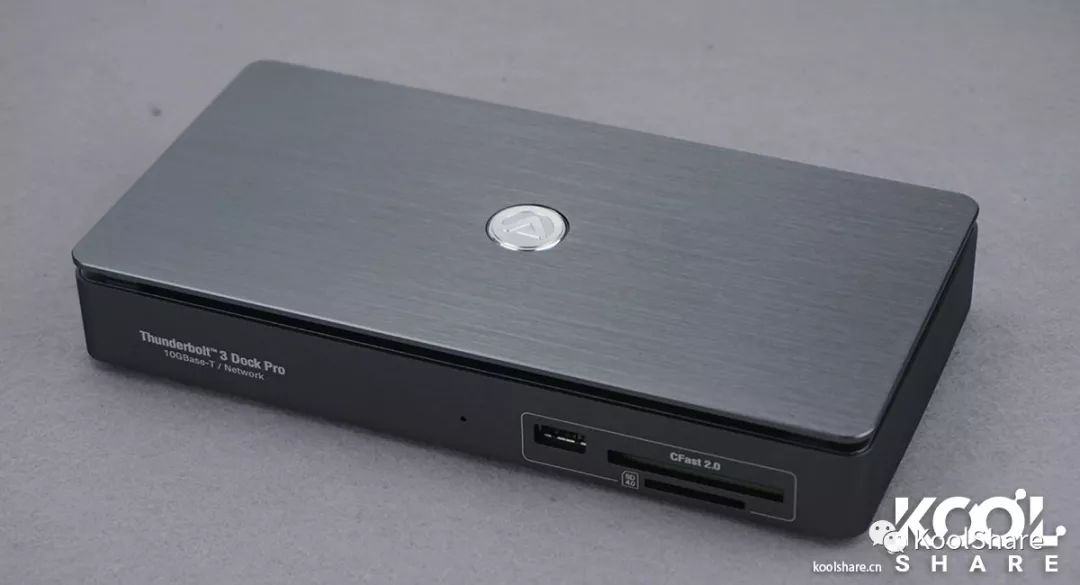

下面来看看Dock Pro本体，机身采用全铝合金的外壳并且做了拉丝处理，质感出色。顶部AKiTiO的Logo
正面一个USB 3.1 Gen1 Type-A，支持UHS-II的CF和SD读卡器
背面从左到右依次是eSATA，两个USB 3.1 Gen1 Type-A，万兆网口同时也向下支持和5G，2.5G，千兆，风扇开关，支持60W供电的ThunderBolt 3接口，支持15W供电的ThunderBolt 3接口，DP1.2，6 Pin电源输入。风扇开关也是一个很有特色的设计，外接了很多设备，需要Dock Pro更好散热的话可以选择打开。

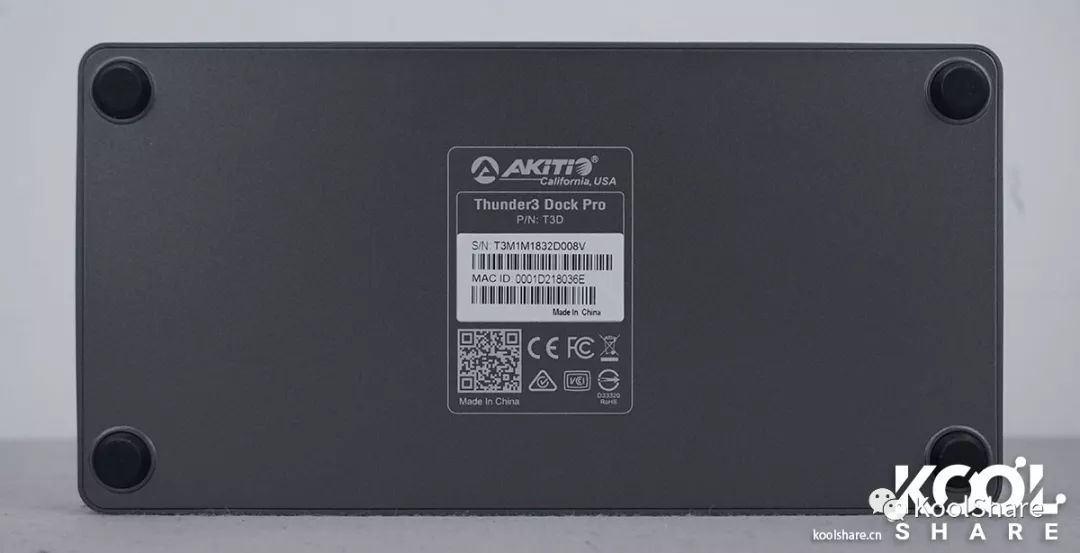

底部产品型号，序列号等信息标签
拆解

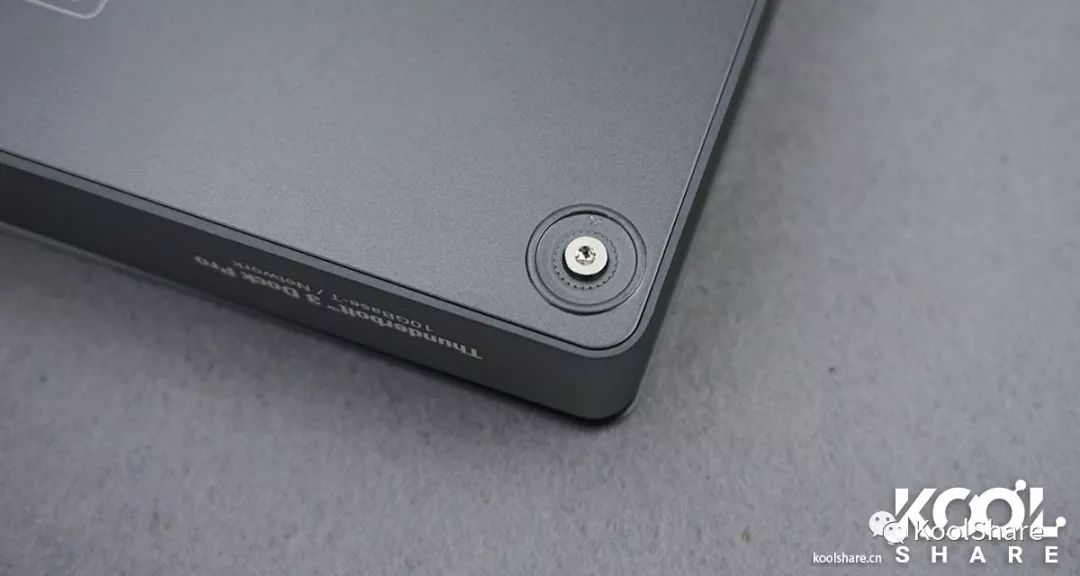

取下脚垫，看到底部4个T6螺丝

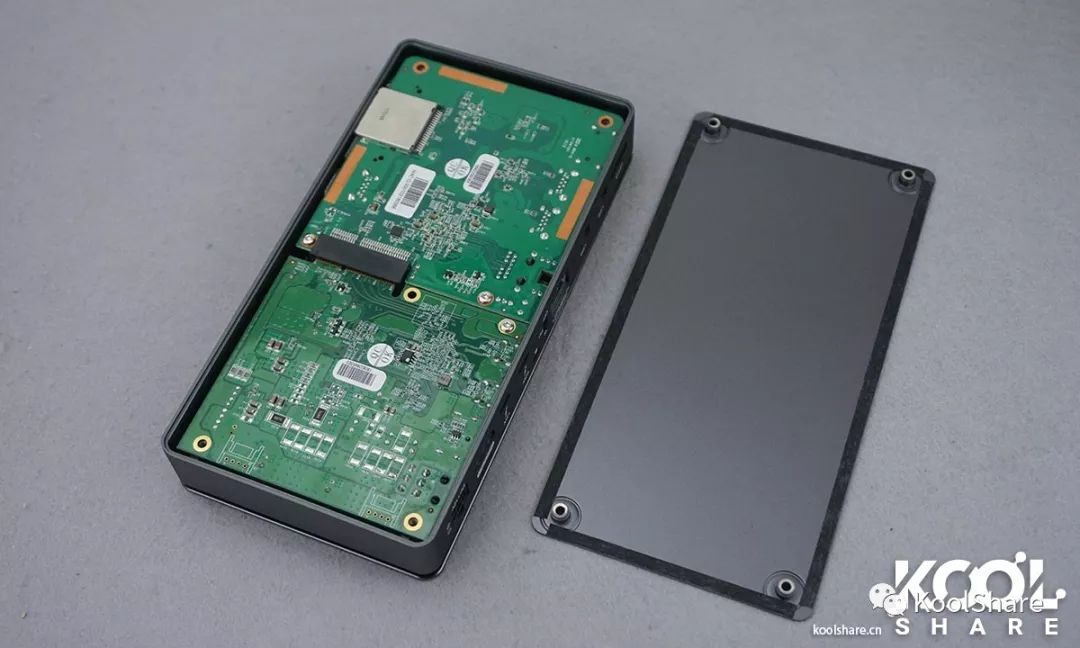

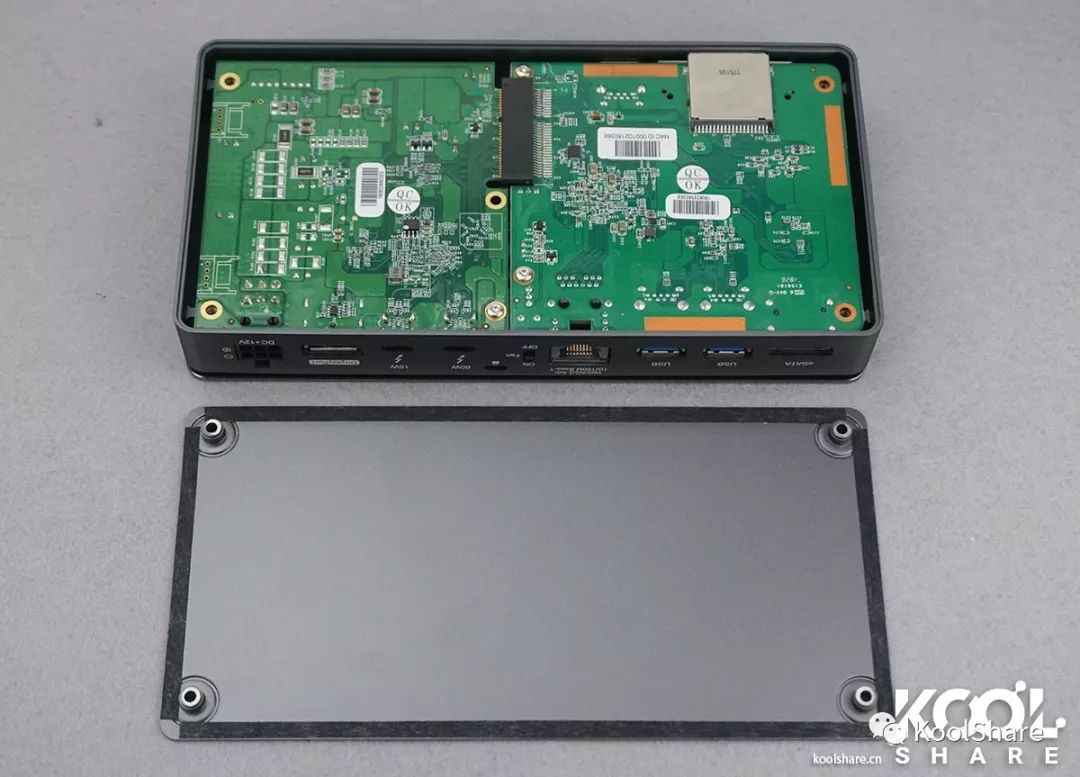

拧掉螺丝，取下底盖，看到内部的PCB
和绝大多数ThunderBolt 3底座一样，PCB都是由两块板子组成

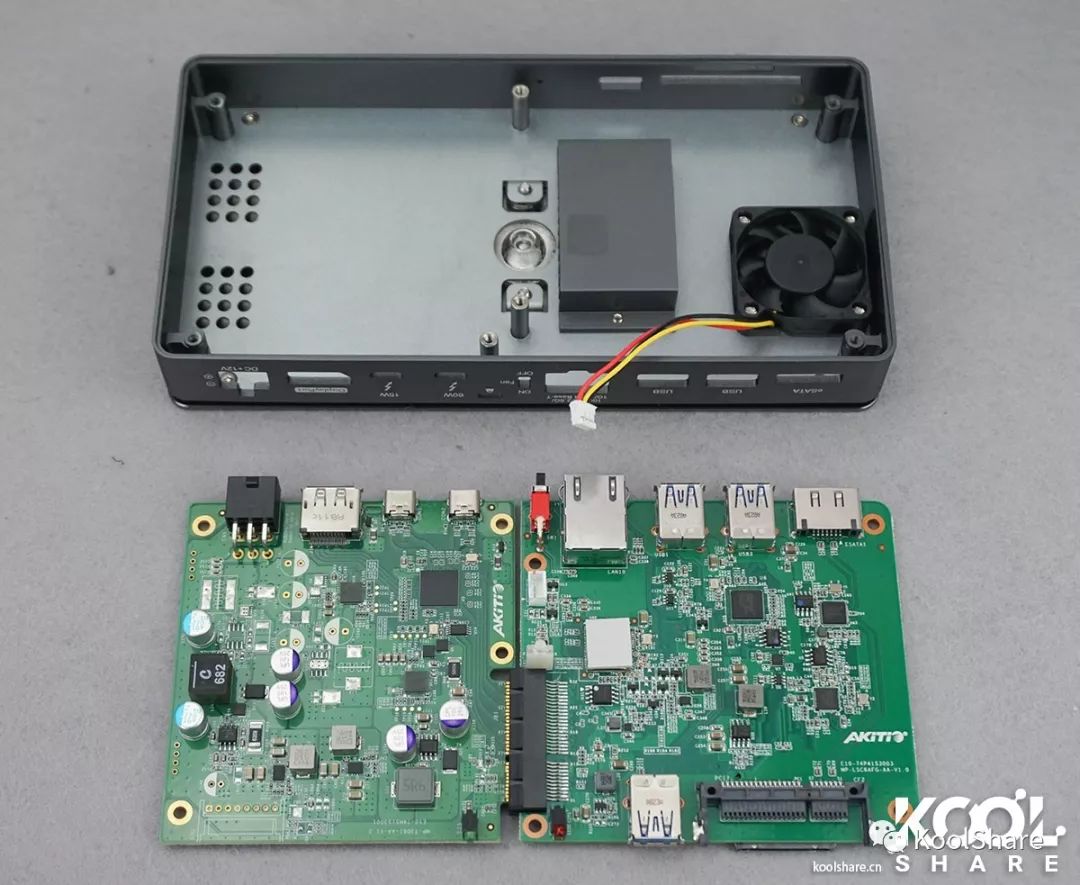

从外壳上取下PCB可以看到内部的风扇

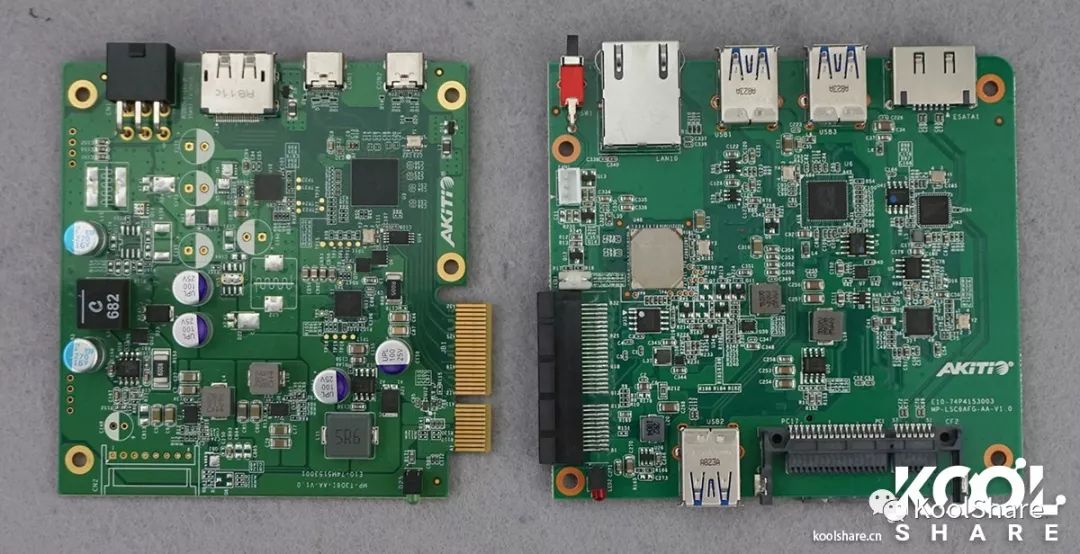

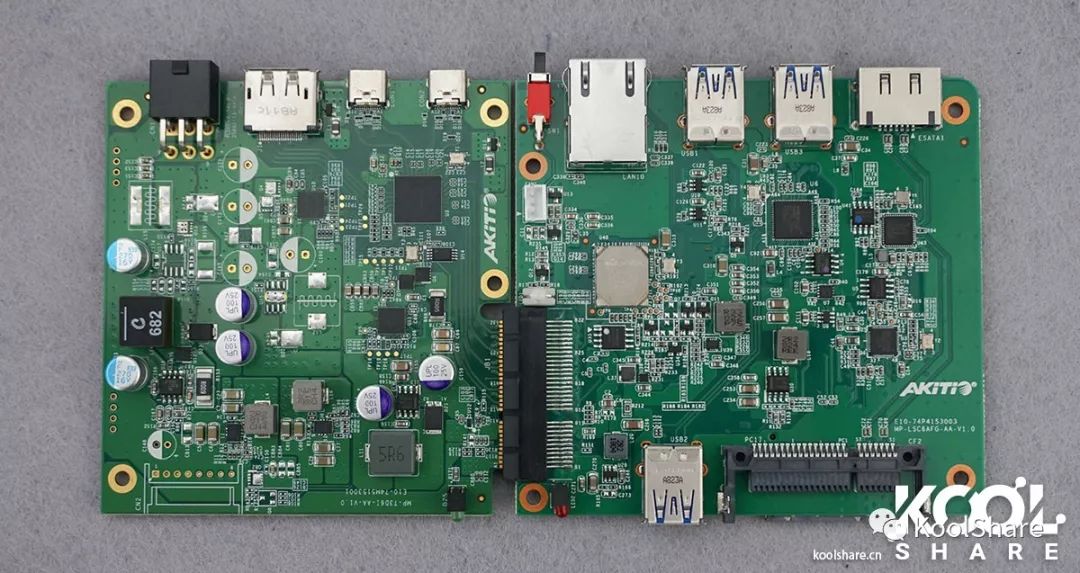

主板由左侧的雷电子板和右侧的接口子板组成

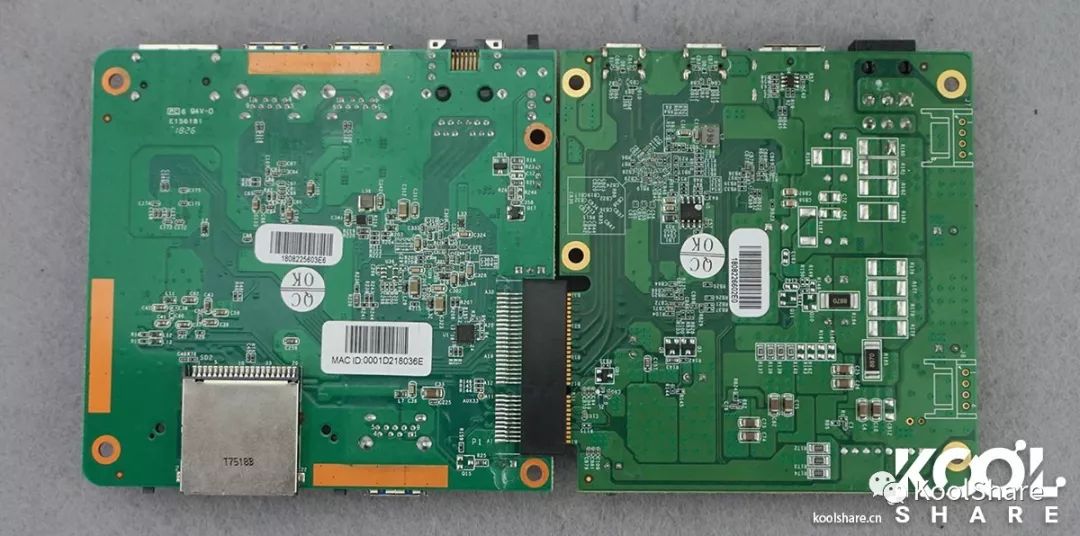

主板的背面
2个主板之间使用PCIE 4x连接器连接
ThunderBolt子板，负责ThunderBolt接口，DP视频接口，和电源部分

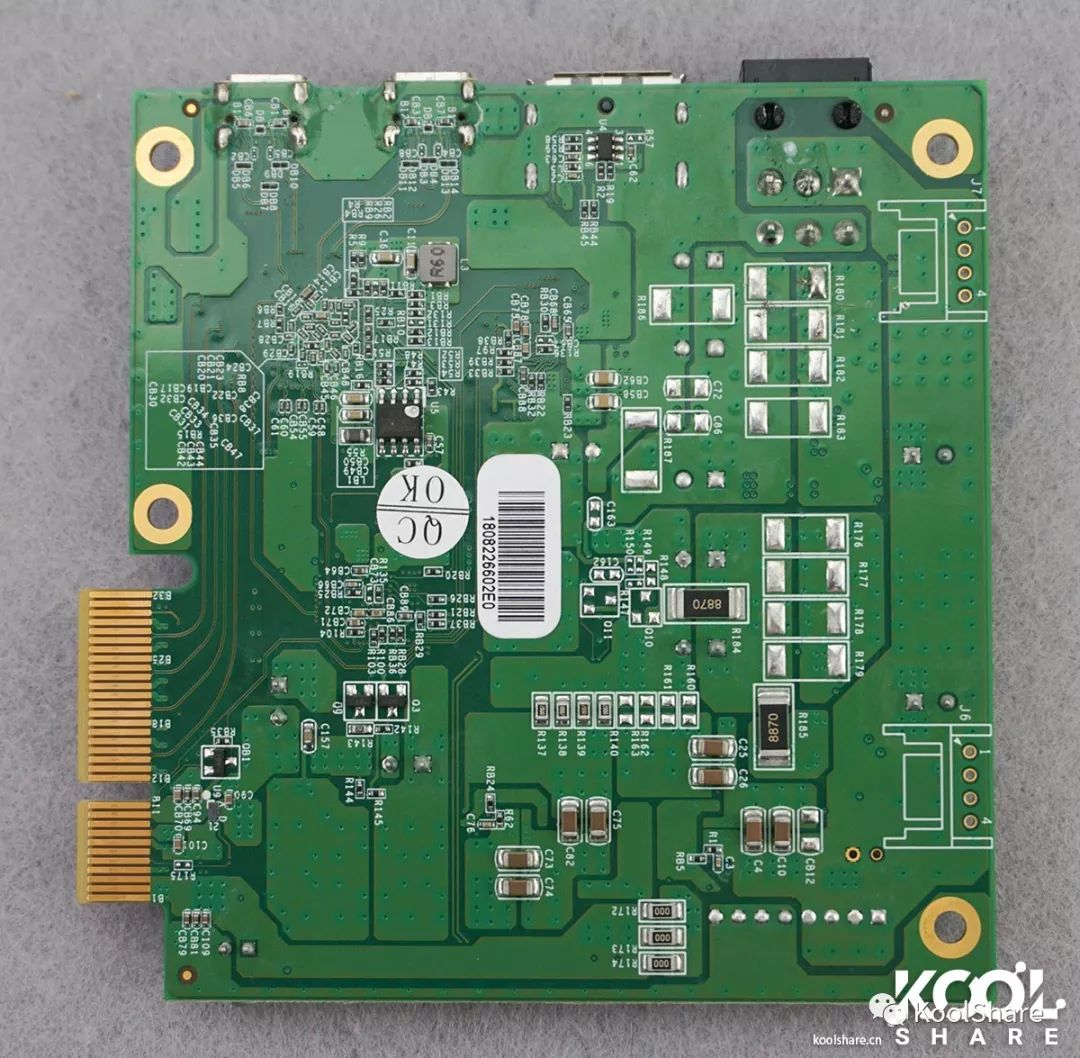

ThunderBolt子板背面

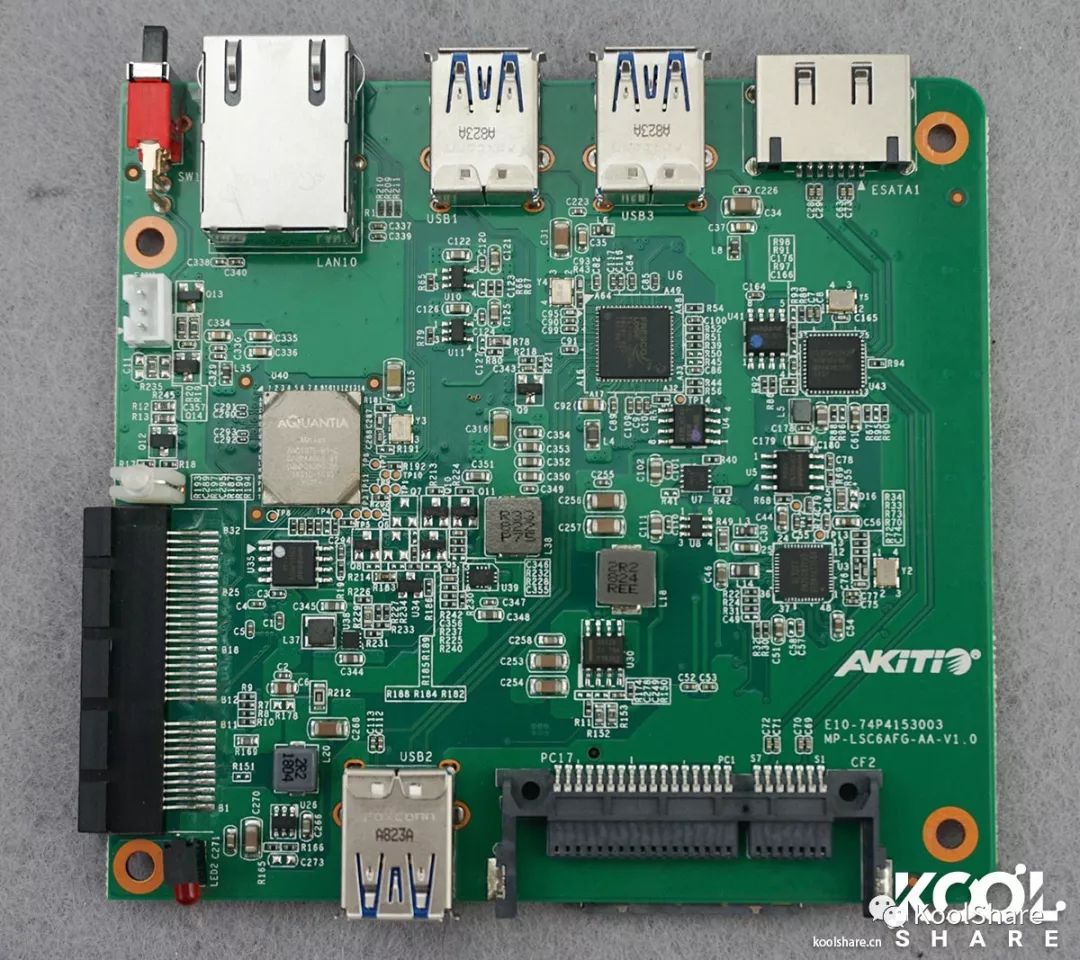

接口子板，负责Dock Pro各个外部接口
接口子板背面

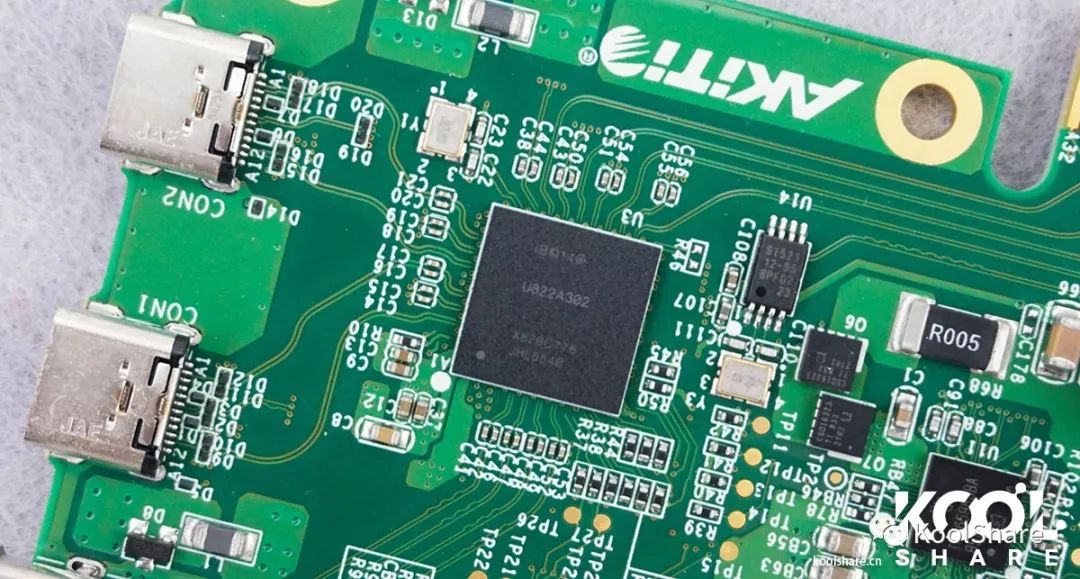

ThunderBolt子板上，Intel DSL6540 双端口TB3控制器
官网链接

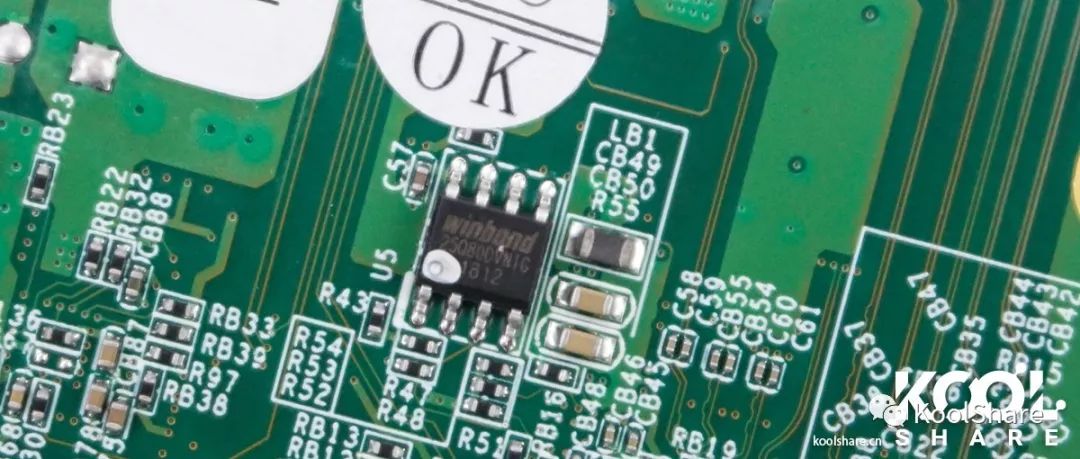

背面SPI ROM芯片

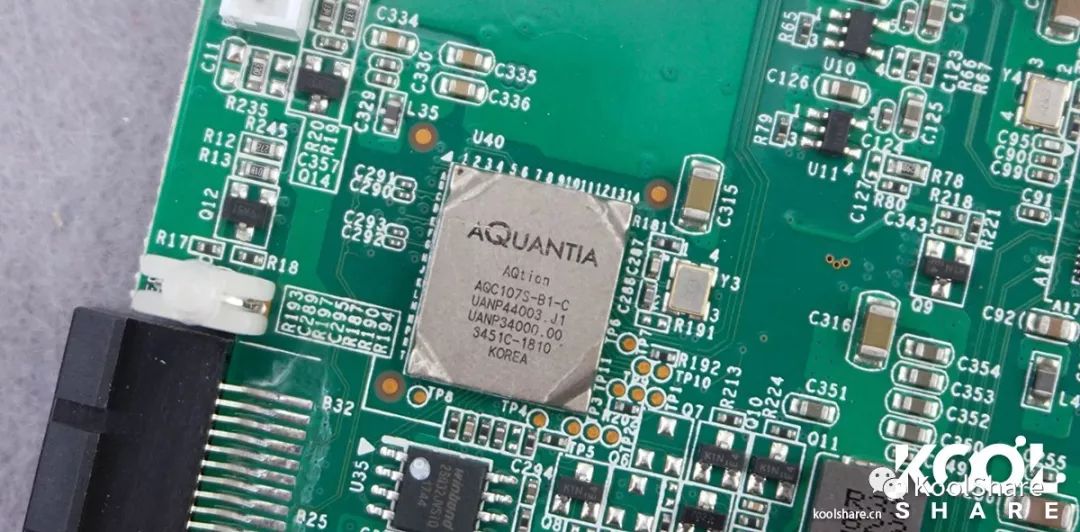

接口子板上，AQC107S-B1，万兆以太网控制器，负责背后万兆网口。
官网链接

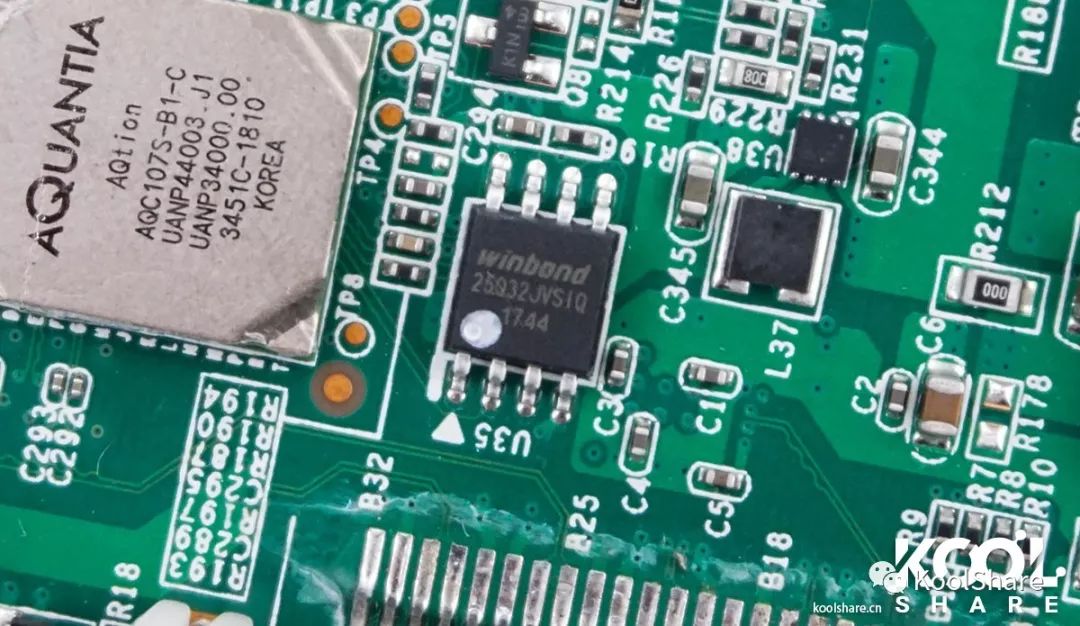

AQC107S万兆网卡的ROM芯片，保存硬件信息

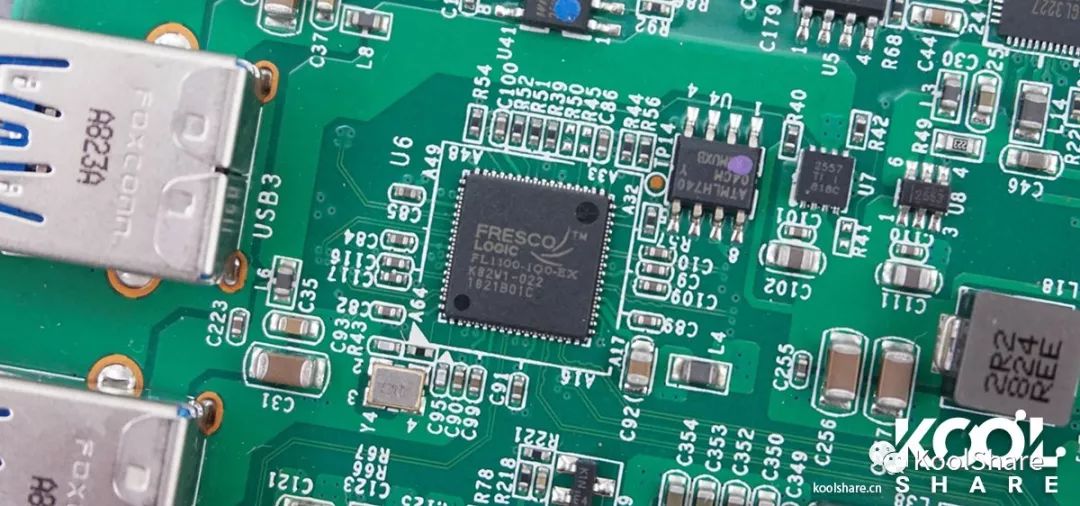

Fresco Logic FL1100-100EX PCIE to USB3.0控制器，负责USB 3.0接口
官网链接

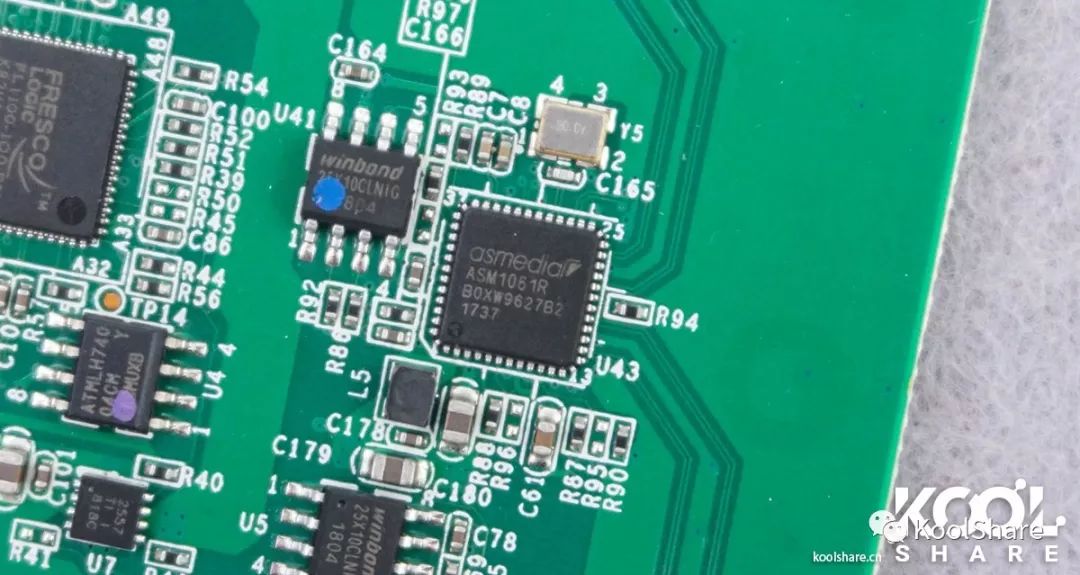

ASMedia ASM1061R 负责E-SATA接口
官网链接
Genesys Logic GL3227 USB 3.1 GEN1 to SD4.0 UHS-II 读卡器，支持312MB/s高速读卡
官网链接
测试
测试硬件
Apple Macbook Pro 13" 2018款
i5-8259U
16G DDR3 2133
512G SSD

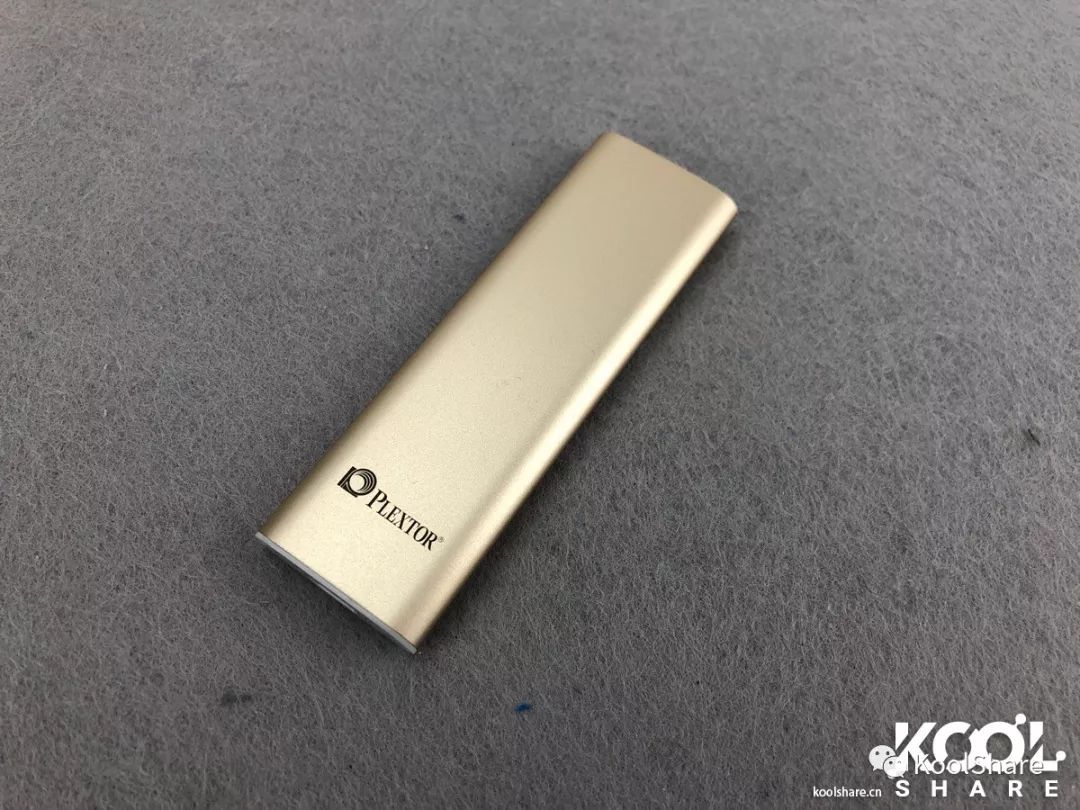

Plextor EX1 Plus 10Gbps 移动SSD
BenQ PD2700U 4K显示器
雷克沙2000X UHS-II 64G  SD卡

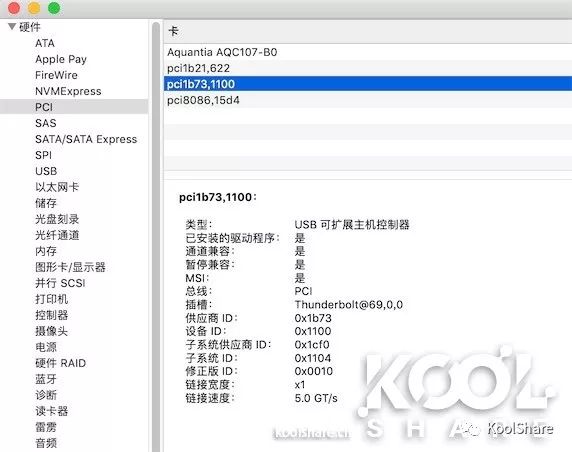

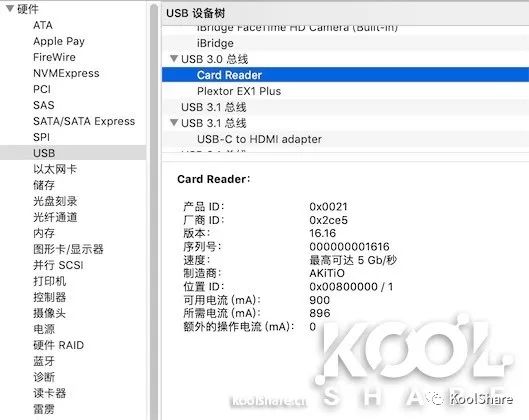

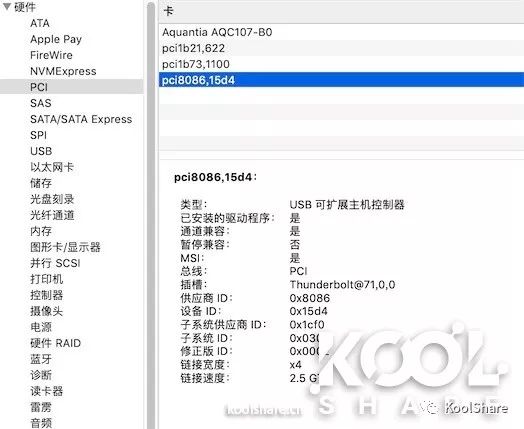

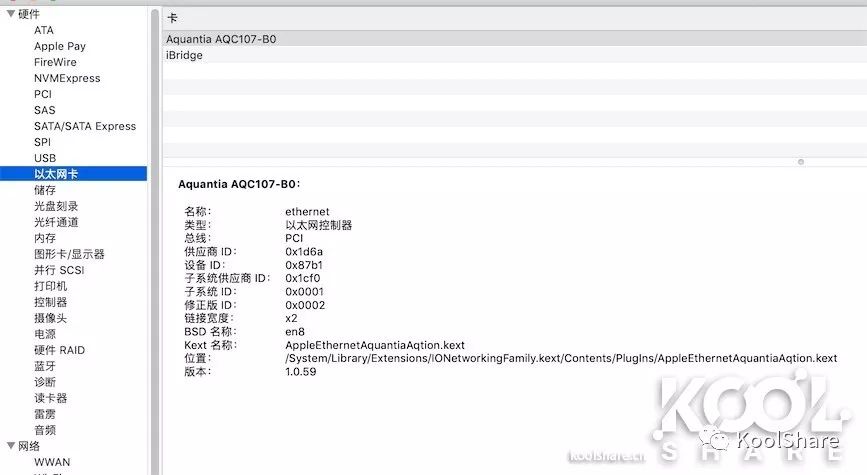

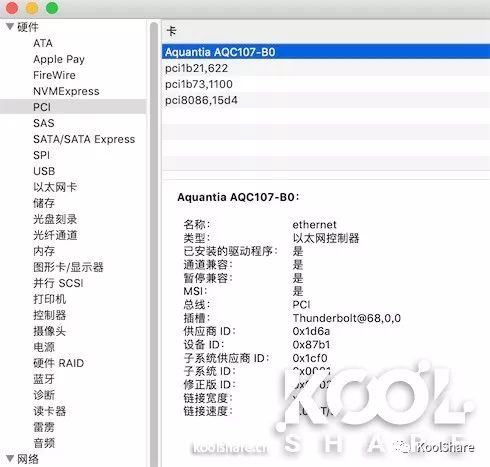

首先mac OS系统报告中正确识别Dock Pro

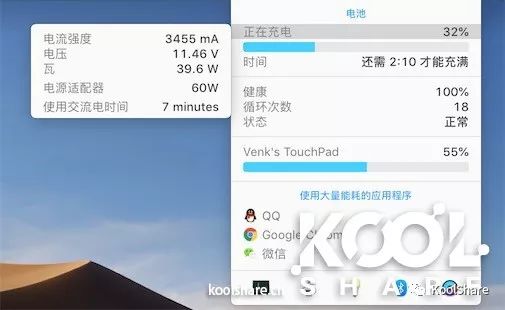

系统正确识别60W ThunderBolt 3接口供电，为Macbook Pro 13寸 2018充电可以达到40W的充电功率

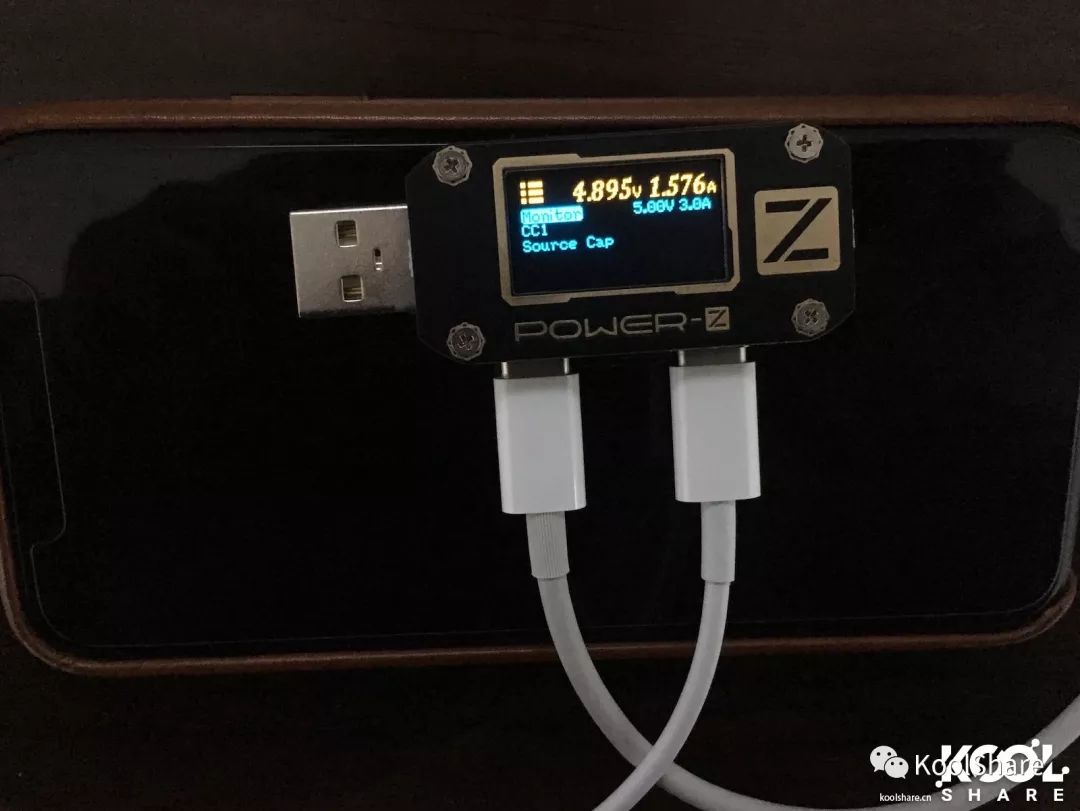

使用USBC-Lightning线缆，Dock Pro 15W ThunderBolt 3接口可以以大约5V 1.6A的速度为iphone X充电，这个接口不支持PD快充协议

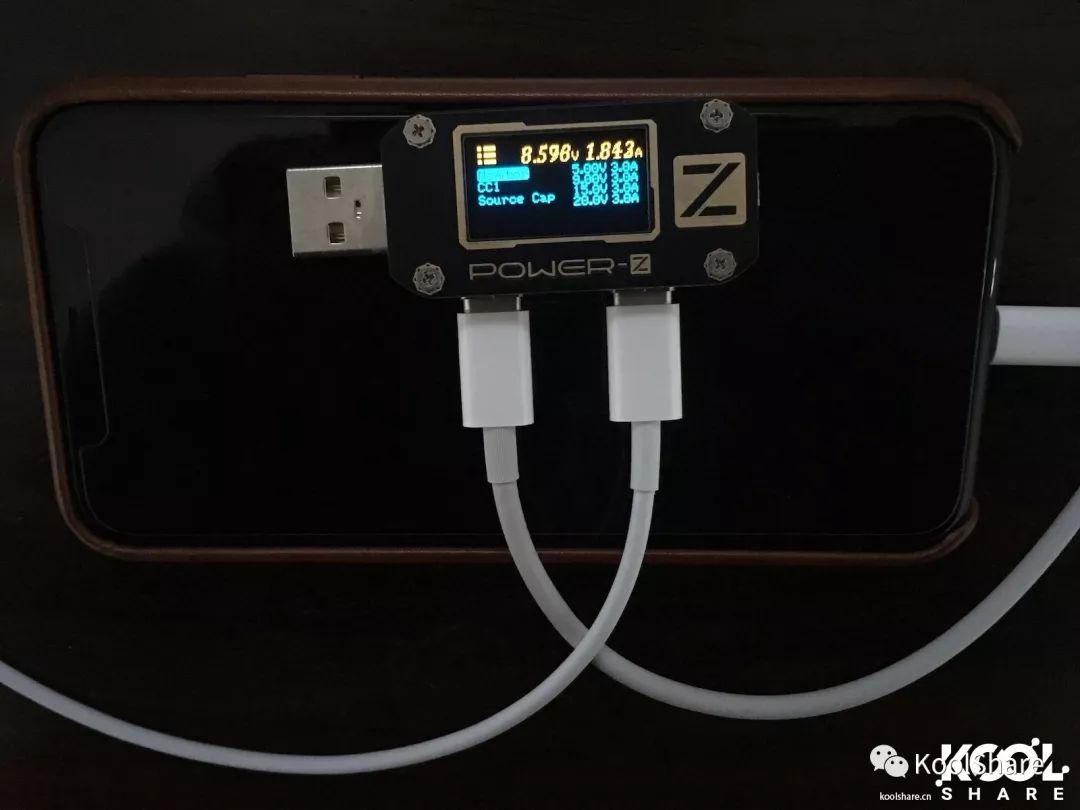

使用USBC-Lightning线缆，Dock Pro 60W ThunderBolt 3接口可以以约8.5V 1.8A的速度为iPhone X充电，这个接口支持PD快充协议

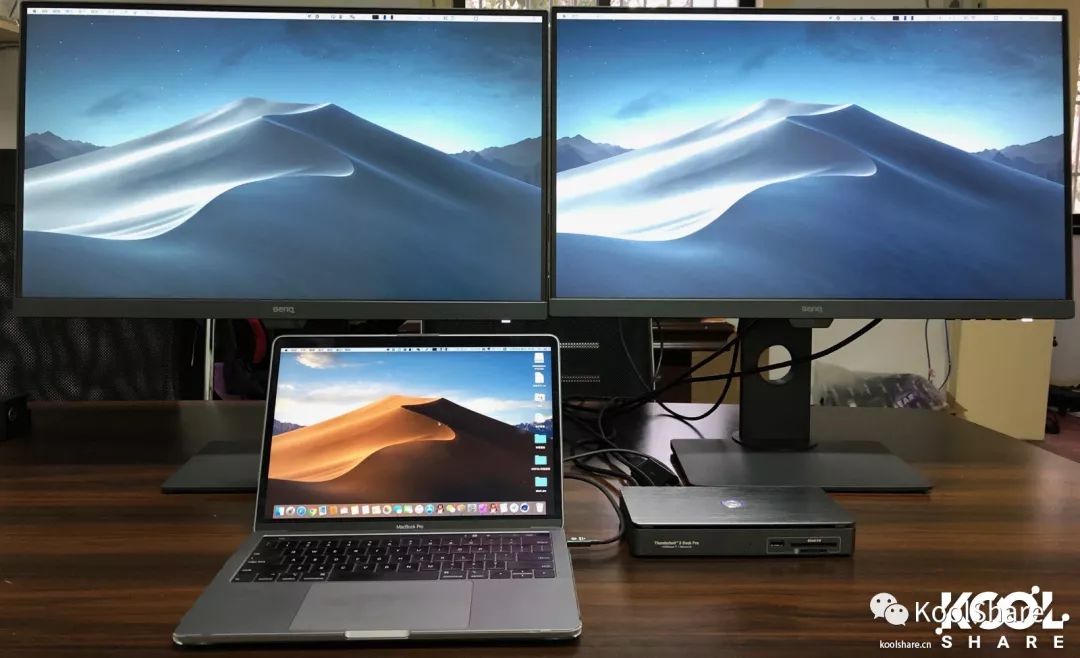

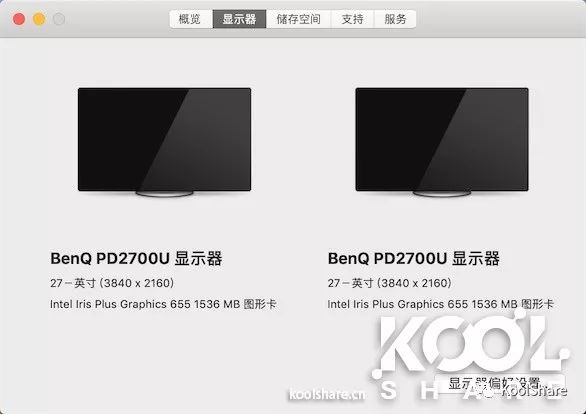

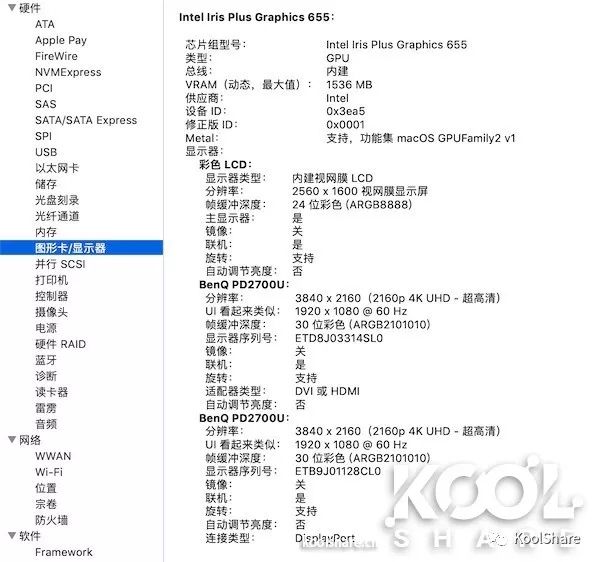

使用一条DP线缆，一个USBC转HDMI转接头和HDMI线缆，Dock Pro可以轻松驱动两台显示器跑在4K 60Hz下

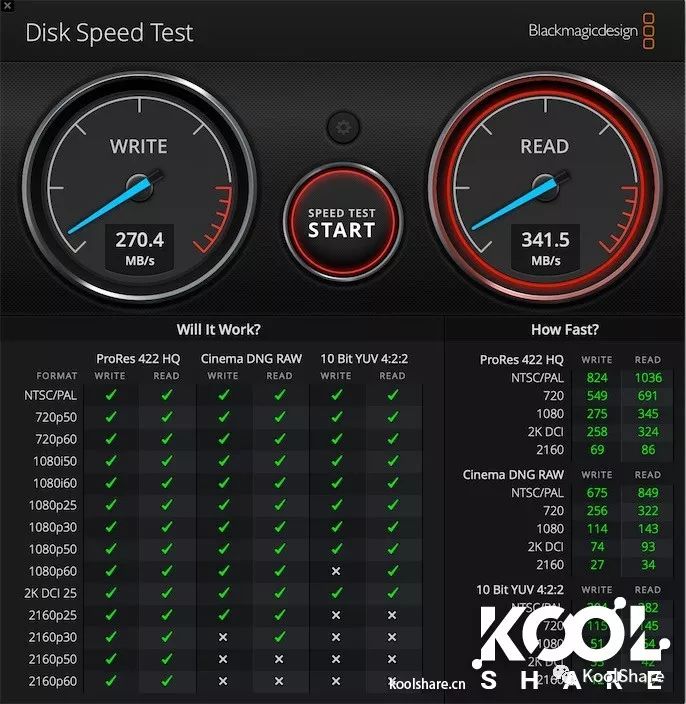

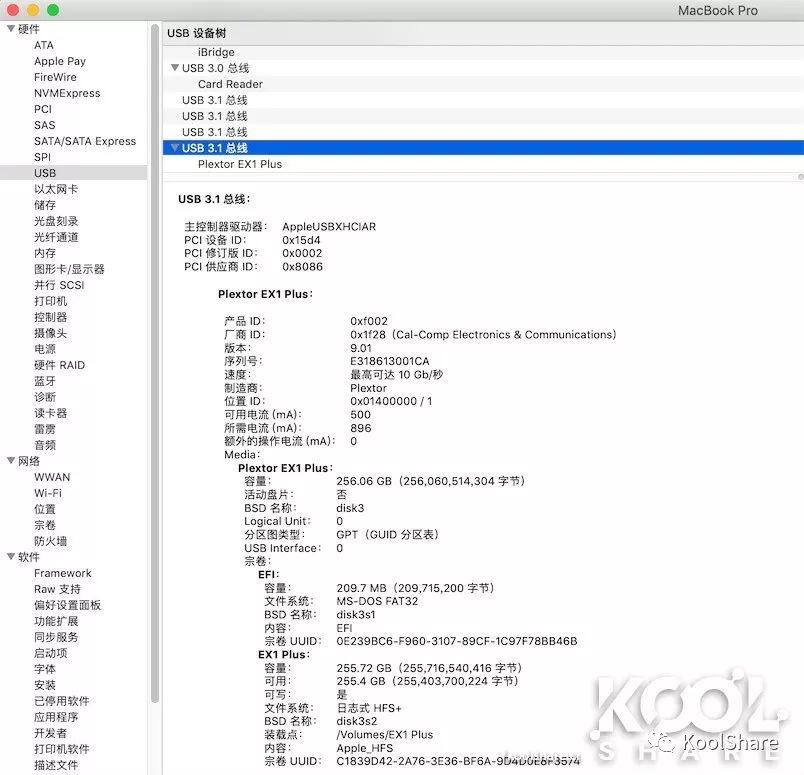

USB3.1 Gen1 Type A接口下，EX1 Plus可以跑到340MB/S读取速度和270MB/S 的写入速度

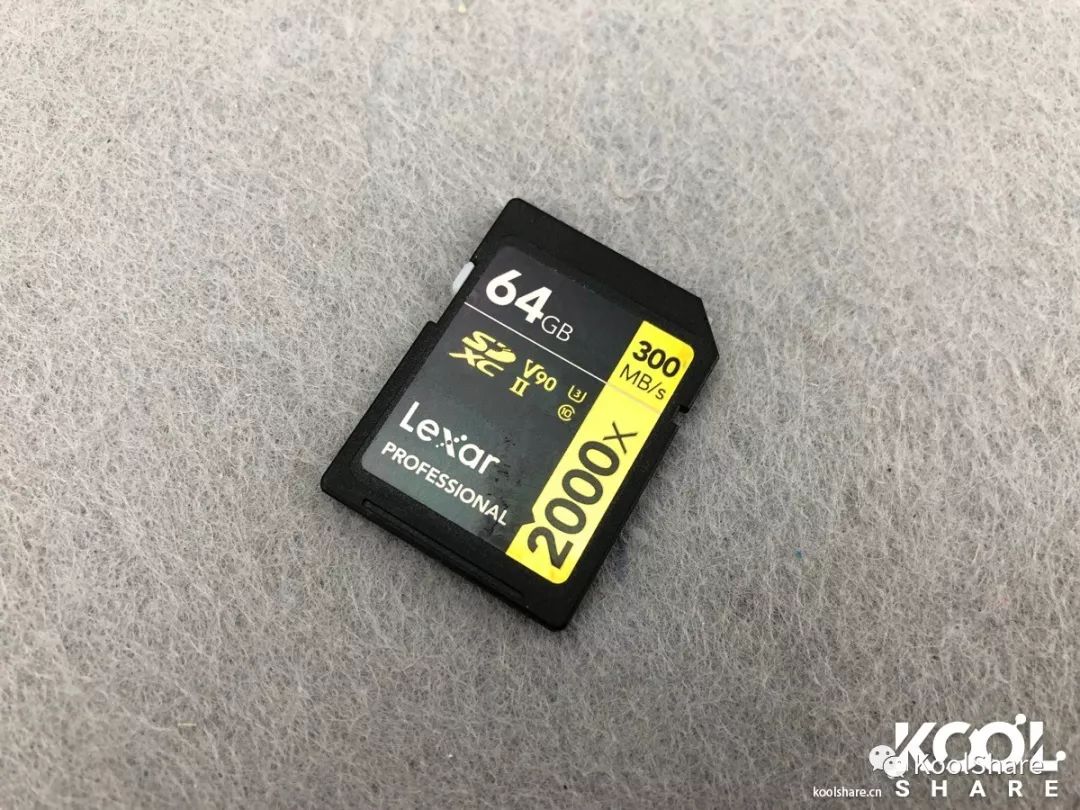

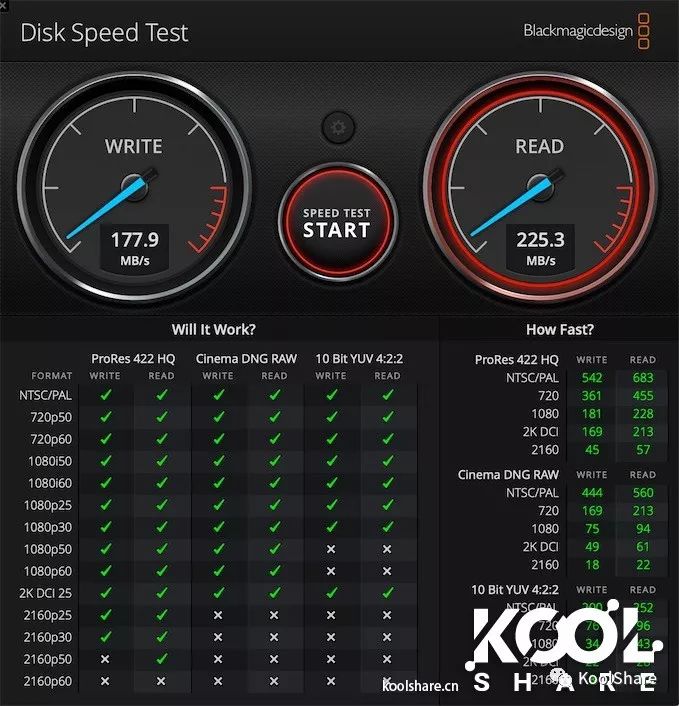

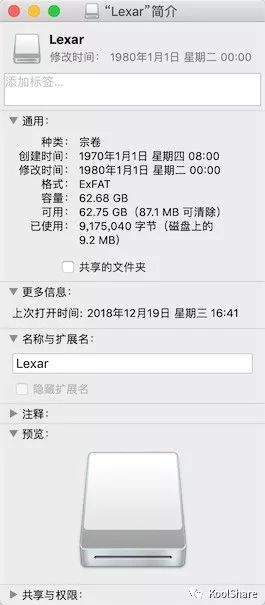

手上的雷克沙2000X SD卡支持UHS-II，在Dock Pro的读卡器上可以跑到225MB/S的读取速度和178MB/S的写入速度，非常快

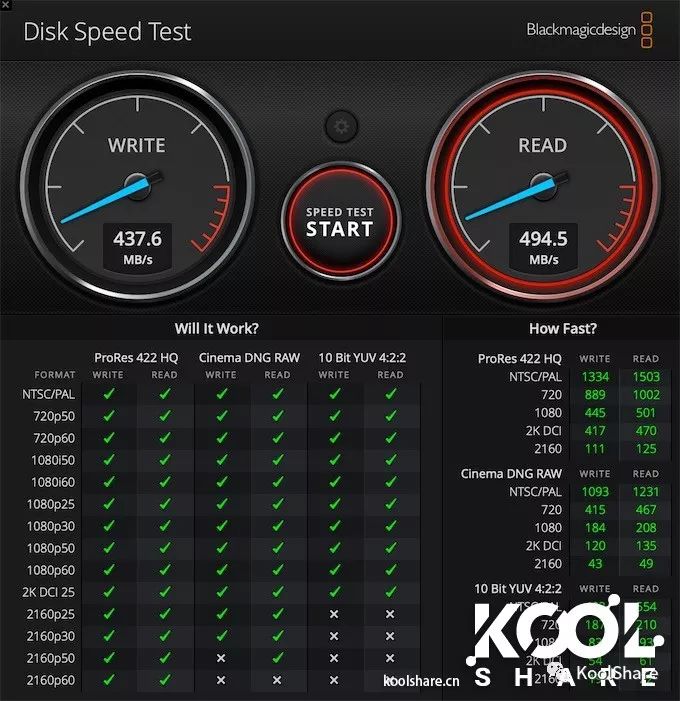

ThunderBolt 3接口上，EX1 Plus可以跑到500MB/S的读取速度和440MB/S的写入速度
Dock Pro内置万兆网卡，这也是这款产品最大的亮点
下面来看一下这款万兆网卡的性能表现
测试用iperf服务端
CPU：Intel Xeon W-2101
主板：ASUS C422 WS Pro/SE
内存：DDR4 2400 32G x4
万兆网卡：Intel X550-T2
测试用iperf客户端
Intel  NUC6i7KYK 通过Thunderbolt3连接Dock Pro
MacBook Pro 13inch 2017 通过Thunderbolt3连接Dock Pro

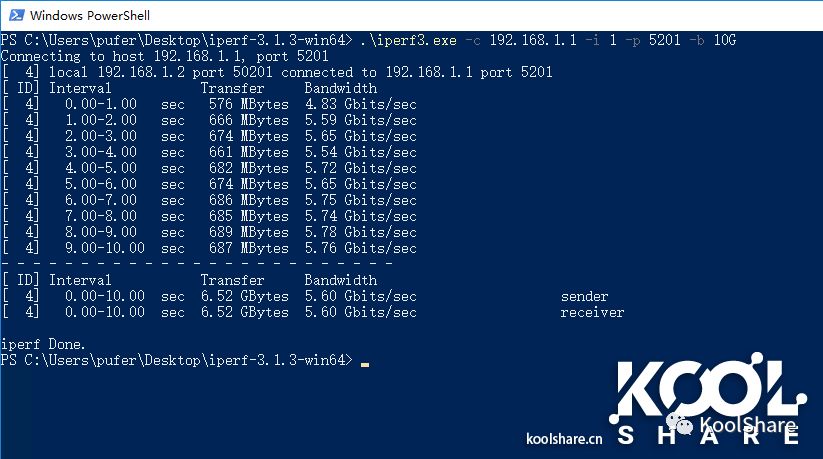

Windows单线程

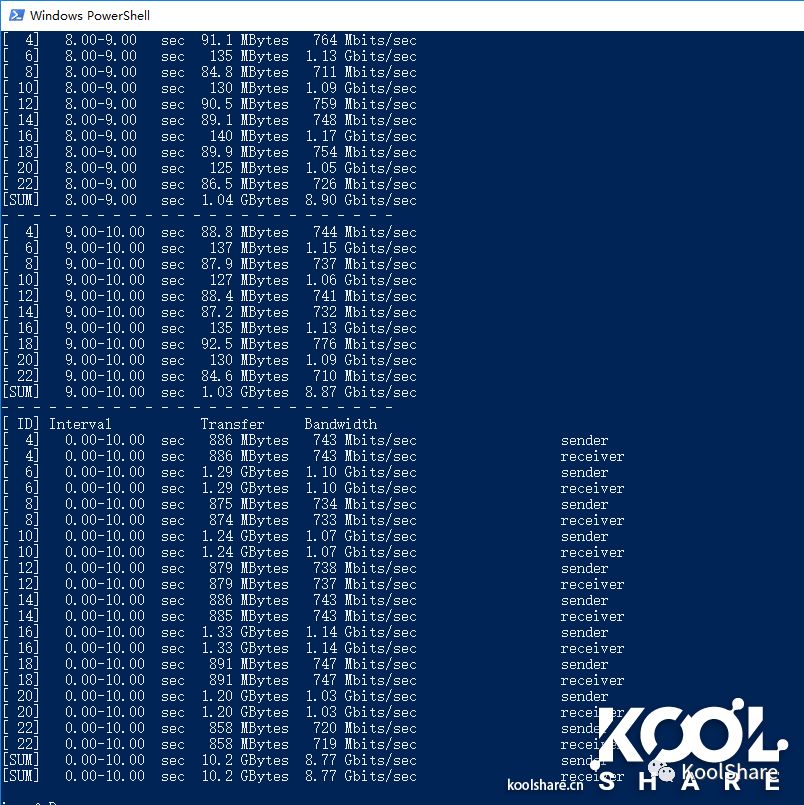

Windows 10线程

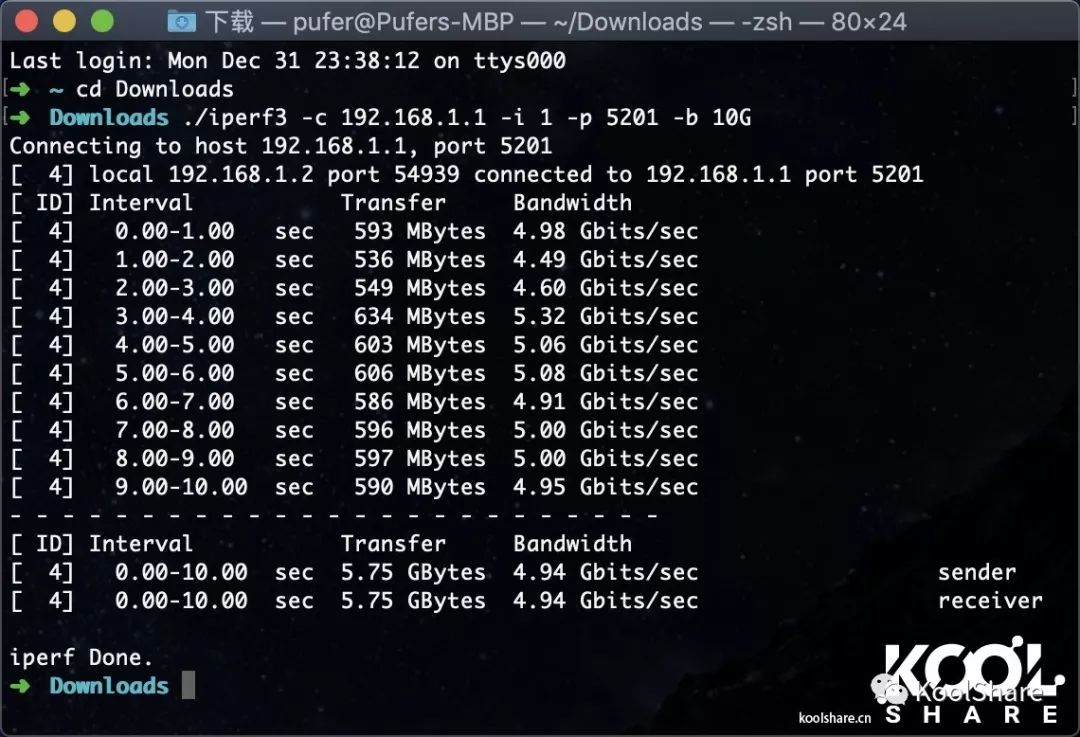

MacOS 单线程

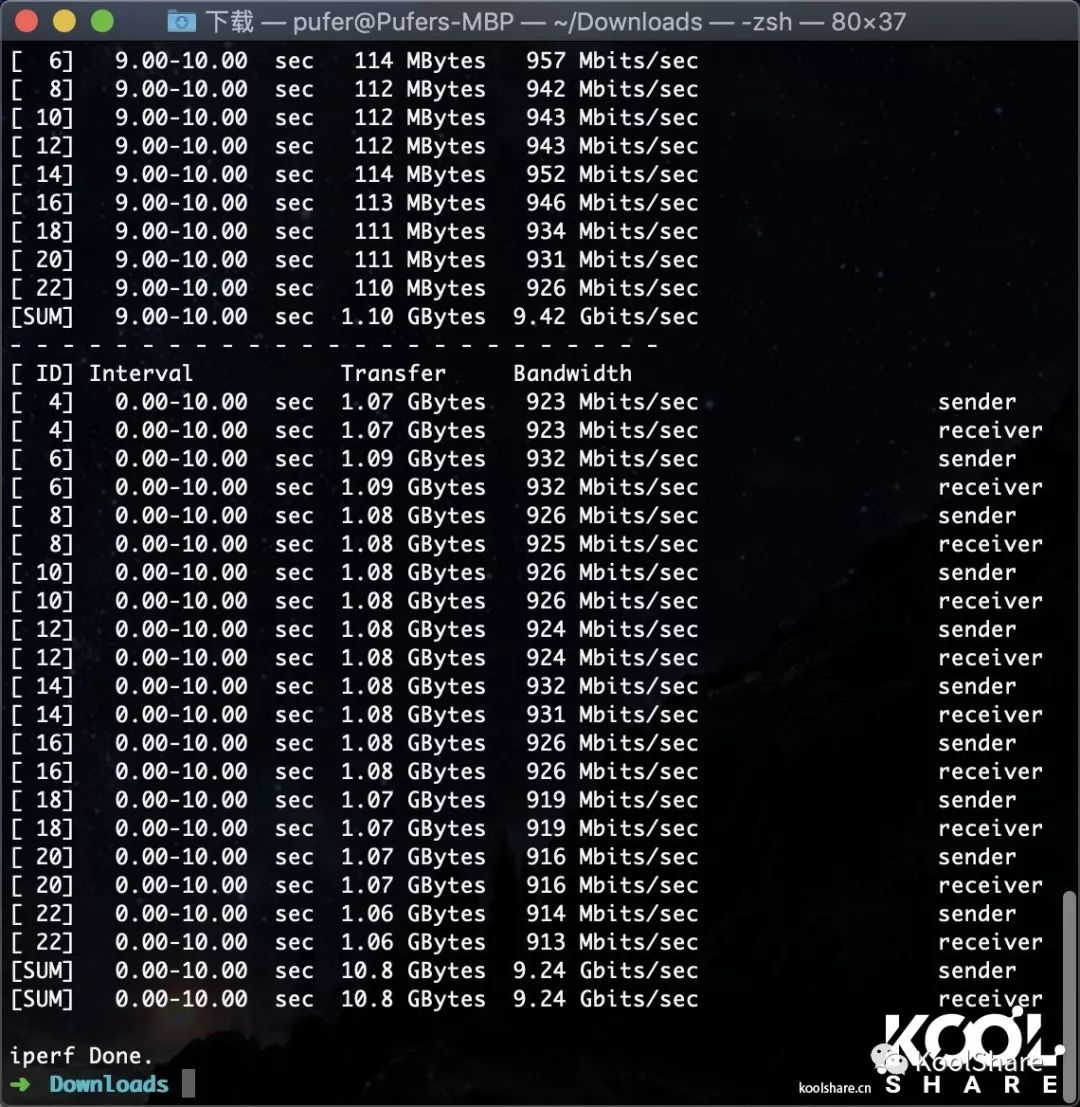

MacOS 10线程

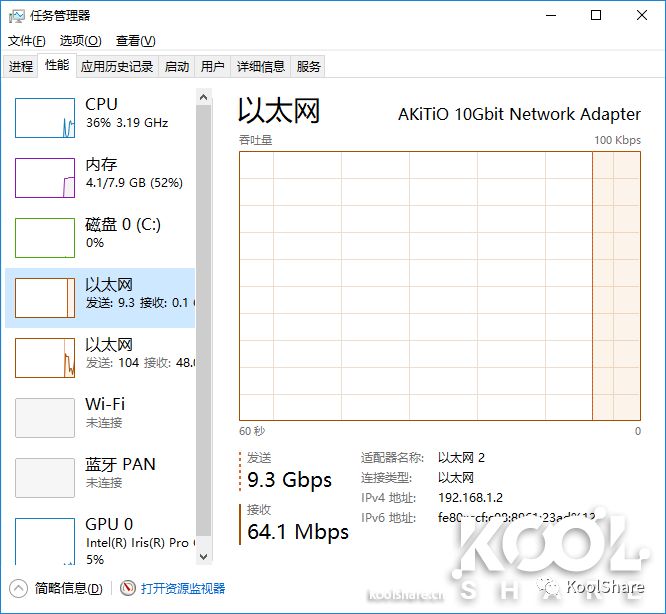

Windows 10线程iperf打流时，任务管理器显示实时速率
可以看到无论在Windows还是mac OS下，Dock Pro的万兆网口都能基本跑满万兆带宽
总结
毫无疑问，Dock Pro是我们评测过的最强大的ThunderBolt 3扩展底座。全接口的配置，为笔记本提供60W的供电能力，UHS-II读卡器，风扇开关等硬件设计上有诸多亮点。随着万兆网络的逐步普及，万兆网口的加入更是大大提升了Dock Pro的扩展性。这样一款扩展底座，可以为配备ThunderBolt 3接口的电脑提供最为强大的扩展性。
