ZDJ9三相电动转辙机，其控制电路分为启动电路和表示电路两部分！(注：现以下图双机单动为例)

一、双机单动道岔启动电路原理

1、启动电路

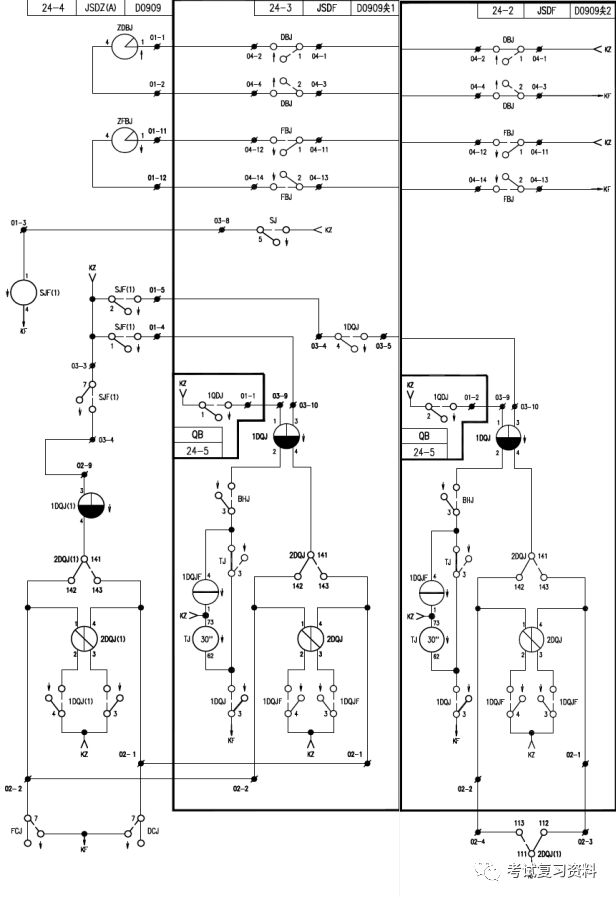

(图一)

定位第一、三排接点闭合，道岔D0909(双机单动)由定位向反位动作为例，电路见图一。

(1)、当道岔有定位往反位操动时，联锁驱动SJ与FCJ吸起，从而SJF(1)励磁吸起。

SJF(1)励磁电路为：KZ-SJ52-51-SJF(1)1-4线圈-KF

(2)、当SJF(1)吸起之后，JSDZ(A)-D0909组合中的1DQJ(1)与JSDF-D0909尖1组合中1DQJ励磁吸起，同时QB组合中1QDJ励磁吸起(注：JSDF-D0909尖1组合为A机组合，JSDF-D0909尖2组合为B机组合)。

1DQJ(1)励磁电路为：

KZ-SJF(1)71-72-1DQJ(1)3-4线圈-2DQJ(1)141-142-02-2-FCJ71-72-KF

A机1DQJ励磁电路为：

KZ-SJF(1)11-12-01-4-03-10-1DQJ3-4线圈-A机的2DQJ141-142-02-2-FCJ71-72-KF

1QDJ励磁电路为：

KZ-SJF(1)51-52-03-1-01-4-1QDJ3-4线圈-A机01-3-A机BHJ43-41-A机01-1-B机01-3-B机BHJ43-41-B机01-1-KF

(注：对于QB组合下面单独分析)。

(3)、当1DQJ(1)与A机1DQJ励磁吸起之后，2DQJ(1)励磁转极，A机的1DQJF励磁吸起。

2DQJ(1)励磁转极电路为：

KZ-1DQJ(1)41-42-2DQJ(1)2-1线圈-02-2-FCJ71-72-KF

A机的1DQJF励磁吸电路为：

KZ-1DQJF1-4线圈-TJ33-31-1DQJ32-31-KF

(4)、当2DQJ(1)励磁转极，A机的1DQJF励磁吸起，接通B机的1DQJ励磁电路和A机的2DQJ转极电路。

B机的1DQJ励磁电路为：<
