第一部分

1、dcs系统设置的接地装置

(1)操作台、打印台、服务器柜:设有保护地螺钉。

(2)继电器柜、U柜、配电柜:设有保护地螺钉。

(3)DCS的I/O机柜:设有屏蔽接地汇流排，保护地螺钉。系统地(+24V地)悬浮。

(4)仪表柜、手操盘台:设有屏蔽地接地汇流排，保护地螺钉。

(5)安全栅柜:设有屏蔽地接地汇流排，本安地接地汇流排，保护地螺钉。

2、信号屏蔽及其接地

(1)根据有关技术规定要求，计算机或DCS系统信号电缆的屏蔽层不得浮空，必须接地，其接地方式应符合下列规定:

a.当信号源浮空时，屏蔽层应在计算机侧接地;

b.当信号源接地时，屏蔽层应在信号源侧接地;

c.当放大器浮空时，屏蔽层的一端与屏蔽罩相连，另一端宜接共模地(当信号源接地时，接信号地。当信号源浮空时接现场地)。

d.当屏蔽电缆途经接线盒分断或合并时，应在接线盒内将其两端电缆的屏蔽层连接。

(2)DCS系统信号电缆的选择与敷设，应严格按照有关规定执行。屏蔽电缆的屏蔽层应按以上要求进行接地。为了提高DCS系统的抗干扰能力，DCS系统开关量输入/输出信号，选用阻燃型对绞铜网屏蔽计算机电缆还是比较恰当的。

3、集中布置的DCS设备接地方法

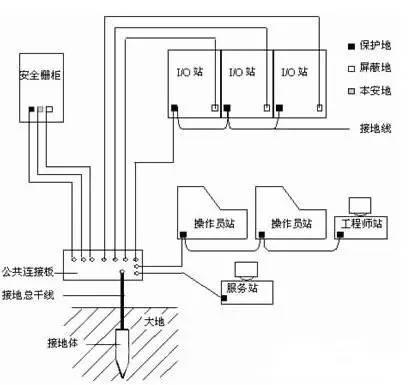

图1 集中布置DCS设备接地方法示意图

4、分散布置的DCS设备接地方法

分散布置DCS系统设备之间的连接一般是网络(通讯)线，例如:现场控制站分散到现场，而操作员站位于不同的控制室，分散直径在500米的范围内，各站点间使用多模光纤或5类双绞线或DP屏蔽双绞线等连接。

(1)使用光纤连接的站点:各站点内的接地方法同集中布置的DCS设备。

(2)使用5类双绞线或DP屏蔽双绞线连接的站点:

a.控制室的各类地线先连接到公共连接板，公共连接板通过接地总干线与公共接地极相连。从公共接地极看过去，整个接地网络是一个星型结构。

b.使用5类双绞线或DP屏蔽双绞线两头通过网络浪涌保护设备(信号避雷器、通流量不小于5KA)与DCS的SWITCH、HUB、REPEAT、或其他网络设备相连。两边的站点有各自的公共接地极，二者不必有金属连接，各站点的接地方法同集中布置的DCS设备。5类双绞线或DP屏蔽双绞线必须穿镀锌钢管或金属桥架敷设，钢管或桥架必须可靠接地。当雷击，或者电气事故造成两边地电位差过大时，信号避雷器可以保护两边的设备。

5、DCS设备接地安装

(1)接地体:为钉入地下的良导体，由接地总干线传来的电流通过接地体导入大地。接地体与接地总干线之间采用铜焊，焊接后应做防腐处理。可用接地网干线把多个接地体连接成网，接地网应满足DCS系统接地电阻的要求。当接地网干线与接地体采用搭接焊时，其搭接长度必须为扁钢宽度的2倍或圆钢直径的6倍。图3为典型的多接地体安装图。

图2典型的单接地体安装

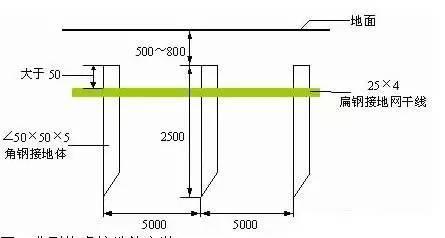

图3典型的多接地体安装

6、DCS系统接地降低土壤电阻率的方法

(1)改变接地体周围的土壤结构。在接地体周围的土壤2~3m范围内，掺入不容于水的、有良好吸水性的物质，
