随着建筑工程和仪器设备的发展,全站仪现已替代了经纬仪广泛应用于建筑工程中,而测量工程的水平也决定着资料数据的准确性、完备性。
为更好的掌握测量放线知识,今天这份PPT版本的全站仪详解包括组成、架设、测量的概念、放样前准备、使用方法、控制点坐标及布置图实例、数据采集等进行了详细介绍和讲解。
【资料领取见下图!!】
【资料领取见下图!!】
【资料领取见下图!!】
![63223d2ea8d7913c671ecf7097fd4e9b.png](https://img-blog.csdnimg.cn/img_convert/63223d2ea8d7913c671ecf7097fd4e9b.png)
全站仪零基础教程:测量计算+坐标放样,动图操作讲解更详细

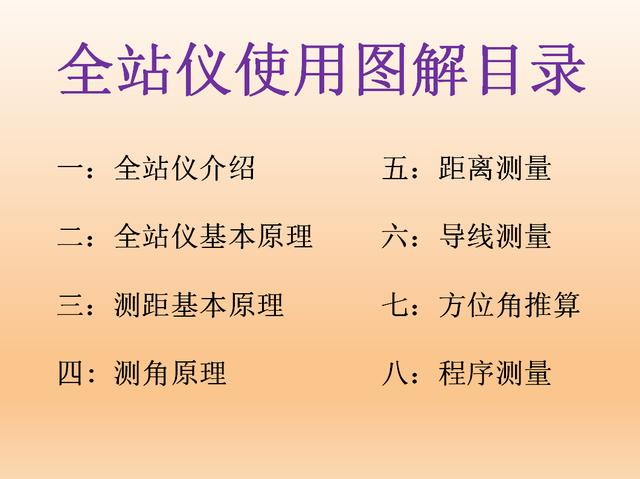

目录
1、全站仪介绍
2、全站仪基本原理
3、测距基本原理
4、测角原理
5、距离测量
6、导线测量
7、方位角推算
8、程序测量
![f48d219a6247faf579ac0c8f9c327466.png](https://img-blog.csdnimg.cn/img_convert/f48d219a6247faf579ac0c8f9c327466.png)
全站仪零基础教程:测量计算+坐标放样,动图操作讲解更详细
角度测量

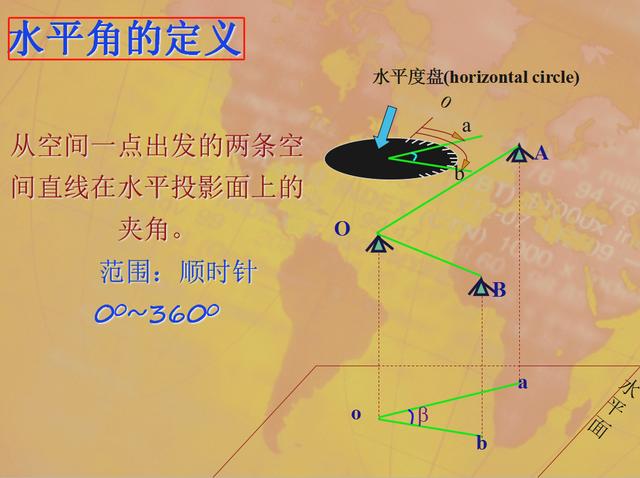

功能:测水平角(horizontal angle) 测竖直角(vertical angle)
方法:与经纬仪相同(可以当作电子经纬仪使用)
![82e0919e2751fd3c761a90e8a51e7902.png](https://img-blog.csdnimg.cn/img_convert/82e0919e2751fd3c761a90e8a51e7902.png)
全站仪零基础教程:测量计算+坐标放样,动图操作讲解更详细

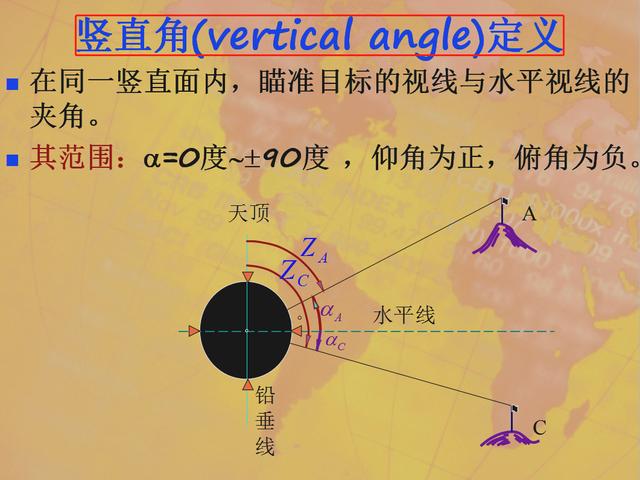

定义:在同一竖直面内,瞄准目标的视线与水平视线的夹角。
范围:a=O度~士90度,仰角为正,俯角为负。
![b85811dee2cf8e35b46aed0bc702ebf2.png](https://img-blog.csdnimg.cn/img_convert/b85811dee2cf8e35b46aed0bc702ebf2.png)
全站仪零基础教程:测量计算+坐标放样,动图操作讲解更详细
距离测量

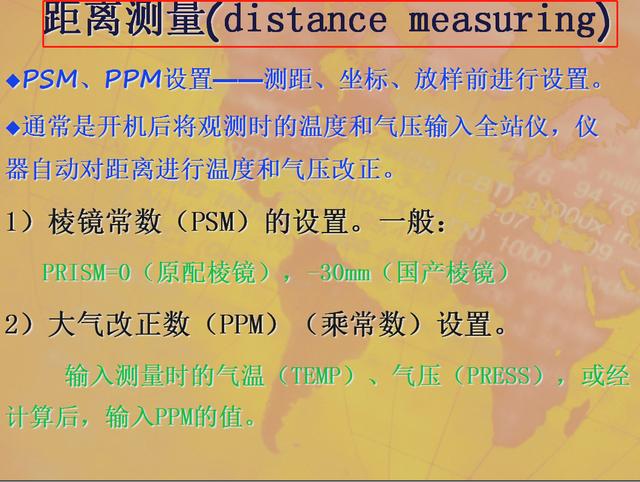

通常是开机后将观测时的温度和气压输入全站仪,仪 器自动对距离进行温度和气压改正。
![8ce69ac4da8c393900a71c322faf2024.png](https://img-blog.csdnimg.cn/img_convert/8ce69ac4da8c393900a71c322faf2024.png)
全站仪零基础教程:测量计算+坐标放样,动图操作讲解更详细

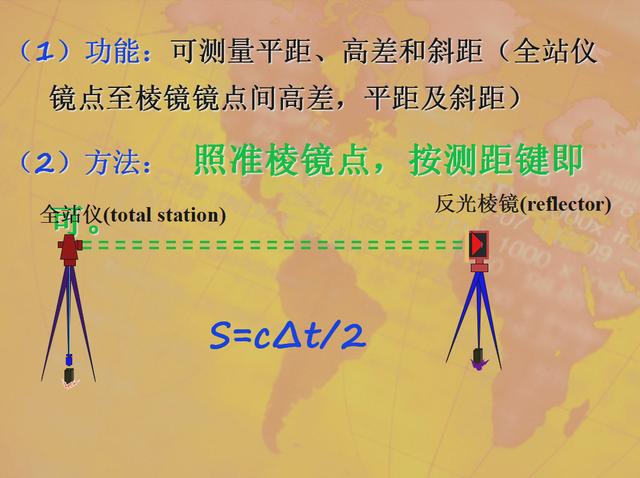

功能:可测量平距、高差和斜距(全站仪 镜点至棱镜镜点间高差,平距及斜距)
方法: 照准棱镜点,按测距键即可
![dc5f20d9c664c661a7b8842b33a82409.png](https://img-blog.csdnimg.cn/img_convert/dc5f20d9c664c661a7b8842b33a82409.png)
全站仪零基础教程:测量计算+坐标放样,动图操作讲解更详细
点位放样

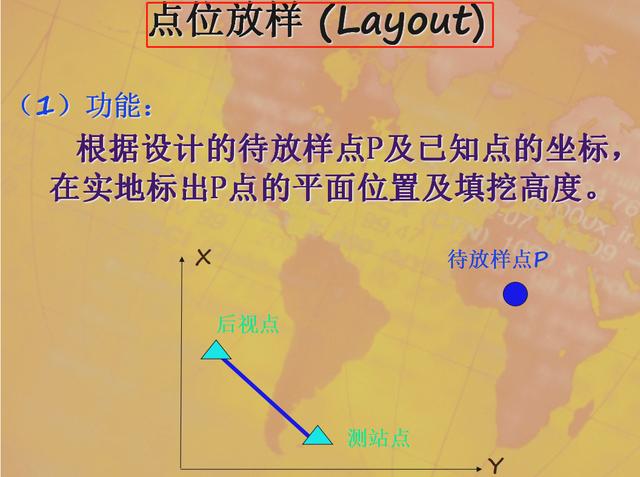

根据设计的待放样点P及已知点的坐标,在实地标出P点的平面位置及填挖高度。
![0cf79fdda8983ef8d5677468389bd6f6.png](https://img-blog.csdnimg.cn/img_convert/0cf79fdda8983ef8d5677468389bd6f6.png)
全站仪零基础教程:测量计算+坐标放样,动图操作讲解更详细

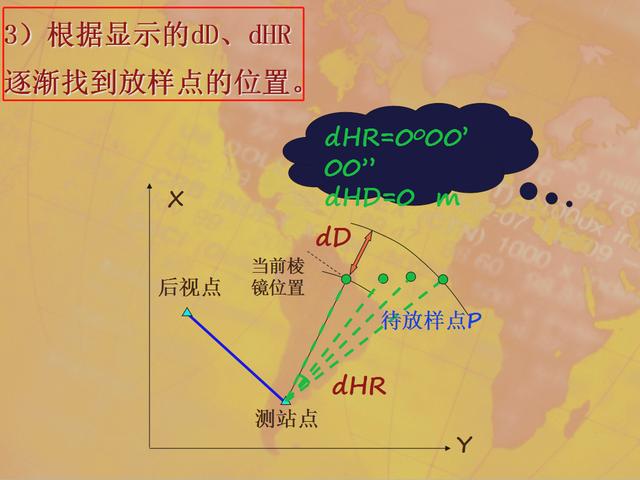

根据显示的dD、dHR逐渐找到放样点的位置
![5774c7e582d4a9903fb0feba016c9294.png](https://img-blog.csdnimg.cn/img_convert/5774c7e582d4a9903fb0feba016c9294.png)
全站仪零基础教程:测量计算+坐标放样,动图操作讲解更详细

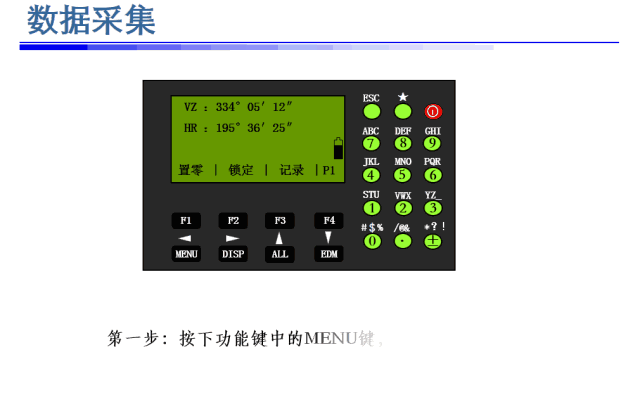

数据采集
![8ce09d9bfc2457e2df4350698af9679f.gif](https://img-blog.csdnimg.cn/img_convert/8ce09d9bfc2457e2df4350698af9679f.gif)
全站仪零基础教程:测量计算+坐标放样,动图操作讲解更详细
![e5cf3a74ccc7b7dd98f72aa620d40f14.gif](https://img-blog.csdnimg.cn/img_convert/e5cf3a74ccc7b7dd98f72aa620d40f14.gif)
全站仪零基础教程:测量计算+坐标放样,动图操作讲解更详细

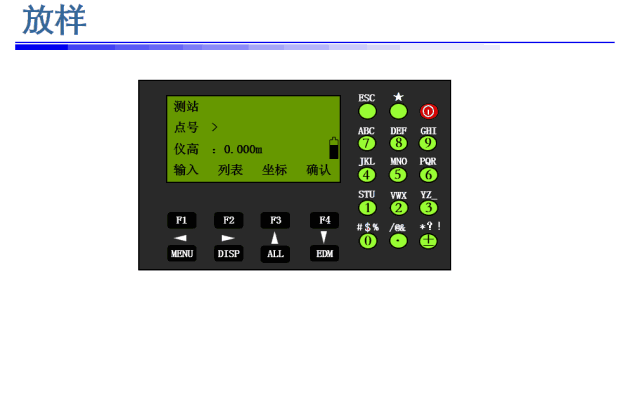

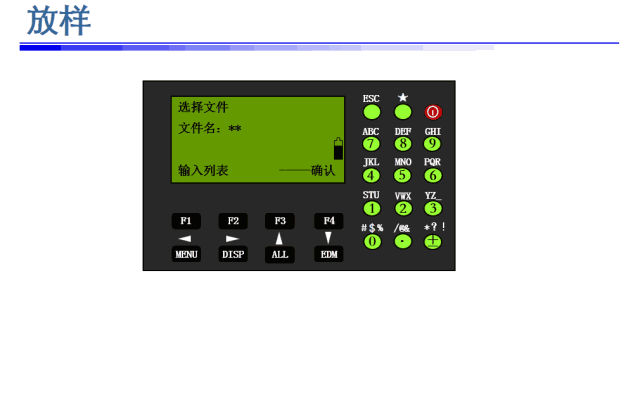

放样
![45a7de800aac71c5260f323450585caa.gif](https://img-blog.csdnimg.cn/img_convert/45a7de800aac71c5260f323450585caa.gif)
全站仪零基础教程:测量计算+坐标放样,动图操作讲解更详细
![e6c63c47a65cc9d78faa6ddc3b12ca01.gif](https://img-blog.csdnimg.cn/img_convert/e6c63c47a65cc9d78faa6ddc3b12ca01.gif)
全站仪零基础教程:测量计算+坐标放样,动图操作讲解更详细
![de320dfb71852a00a8665d58d730588c.gif](https://img-blog.csdnimg.cn/img_convert/de320dfb71852a00a8665d58d730588c.gif)
全站仪零基础教程:测量计算+坐标放样,动图操作讲解更详细
这套全站仪使用详解是PPT格式,共41页,将操作方法和计算公式以彩图的形式展现,对想快速上手的测量人员有很大帮助,大家可以看一看。
