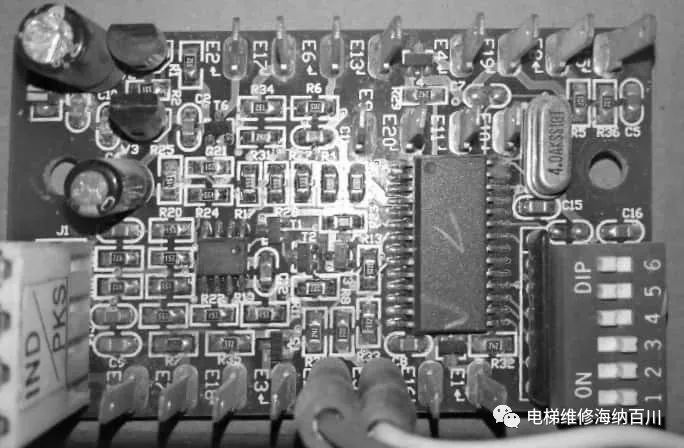

RS5 –结构描述：
这个 RS5 板是 OTIS 远程通讯板家族中的一员。它将离散的电梯数据收集传送给电梯主板(主控板)。RS5 板使用 24VDC 的电源，能够提供 4 个离散信号输入和 4 个输出信号。

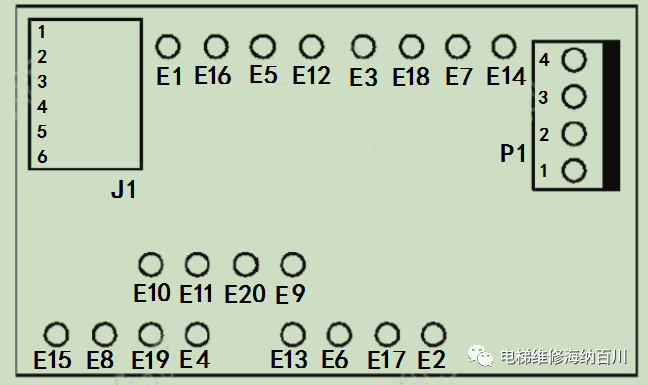

RS5 接口标注：
插件借口说明：
端口 |
E1~E20 |
||||||||
功能 |
用于连接RSL总线与电梯控制系统之间传输数据 |
||||||||
型号 |
SGS2.8 |
||||||||
接线 |
RSL(Remote Serail Link)通讯连接线 |
||||||||
| 引脚 | 功能 |
类型 |
电压最小值 |
电压典型值 |
电压最大值 |
电流最小值 |
电流典型值 |
电流最大值 |
备注 |
E1~E4 |
输出信号 |
SINGLE |
OV/DC |
/ |
5V/DC |
/ |
/ |
/ |
|
E5~E8 |
输入信号 |
SINGLE |
OV/DC |
/ |
5V/DC |
/ |
/ |
/ |
|
E9 |
时钟信号 |
SINGLE |
OV/DC |
/ |
5V/DC |
/</ |
|||
