角度计算_折弯大圆弧每次折多少刀，折弯角度怎么计算

第一种方法

如何折圆弧？(无模具时)

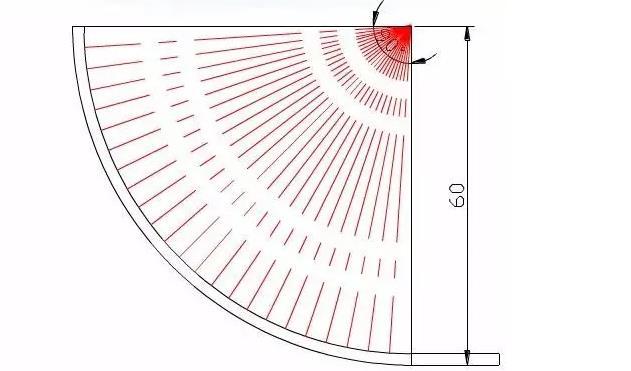

如上图所示：板厚T=2MM，圆心角为90°

1、先计算出弧长：弧长L=90°×3.14÷180°×中心层R59=92.632、选取折弯模具：上模用直剑刀，下模用8V(折弯圆弧时，V幅选用最小极限4T，正常为5-6T)

3、计算出每折进给量：每折进给量=所选取下模V幅的一半

4、计算出应折次数：应折次数=弧长L92.63÷V幅一半4MM=23折

5、计算出每折定位尺寸：第一折定位尺寸算出后其它的每折递减4MM(折弯排刀时先从里向外排)

6、最后计算出每折折弯角度：根据三角形的一些代数计算公式7、经过以上计算无误开始用废板料试折，试好角度后在加工产品。

以上计算无误开始用废板料试折，试好角度后在加工产品。

第二种方法

我们先看下图

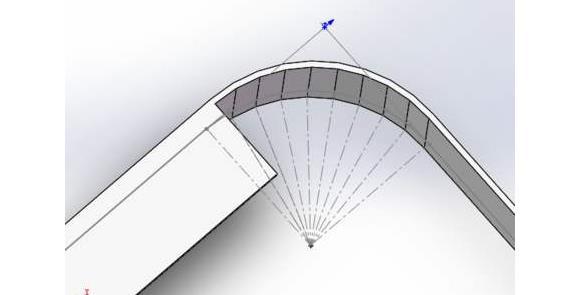

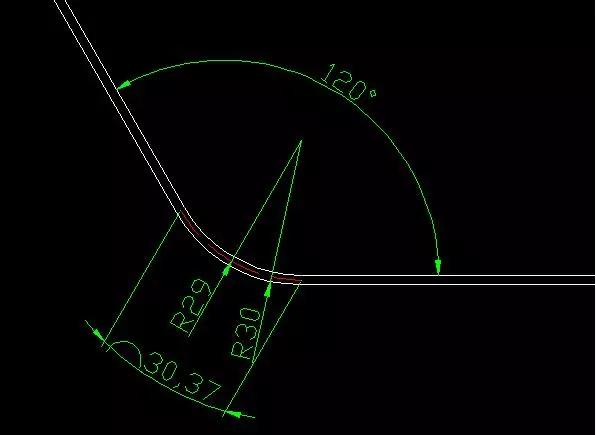

板厚2mm折弯角度120度折弯外部半径30中性层半径29，圆弧折弯我们算展开取中性层的弧长。所以算折弯刀数及每刀折弯角度也按中性层弧长算

中性层距边的距离为板厚的一半。

上图中圆弧折弯要折多少刀，每刀的折弯角度多少？

如果我们每刀进2mm。

折弯刀数=弧长/2mm=30.37/2=15

折弯刀数15

折弯角度

=180- {(2/弧长)X(180-折弯角度)}=180-{(2/30.37)X60}=176

每刀折弯角度176度

如果我们折弯操作的时候没法量弧长也可以按照下面公式计算

折弯角度=180-{(2/3.14X中性层半径)X180}=180-{(2/3.14X29)X180}=176

如果你想每刀进3mm就把上面公式里的2换成3

当然上面公式是理论计算公式。实际加工中再根据上面公式计算出来的结果调整
