cad相对坐标快捷键_CAD制图时需要准确位移图形？这3种方法可行！

在CAD制图过程中，有时我们会遇到需要准确位移图形的情况，比方说，在建筑图中，我们需要将某个窗户准确位移至一定距离的某一地方；在机械制图中，需要将某标准件移至另一零件上，这时，我们就得用到图形的准确位移。要达到的预期的移动效果，可以选择如下三种方法：

1、方法一，采用我们常用的对象捕捉方法

对象捕捉方法不言而喻，采用通过捕捉指定的点实现准确位移，具体步骤如下：

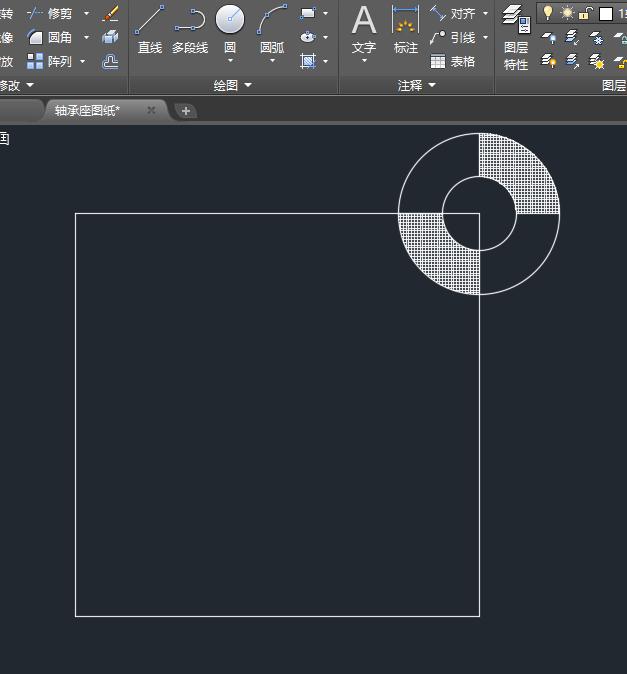

a.在CAD中绘制好需要位移的图形，如图1所示；

图1 需位移的图形

b.选择位移对象后，点击"移动"图标或直接输入快捷键"m"，进行图形位移操作，如图2所示；

图2 移动图标

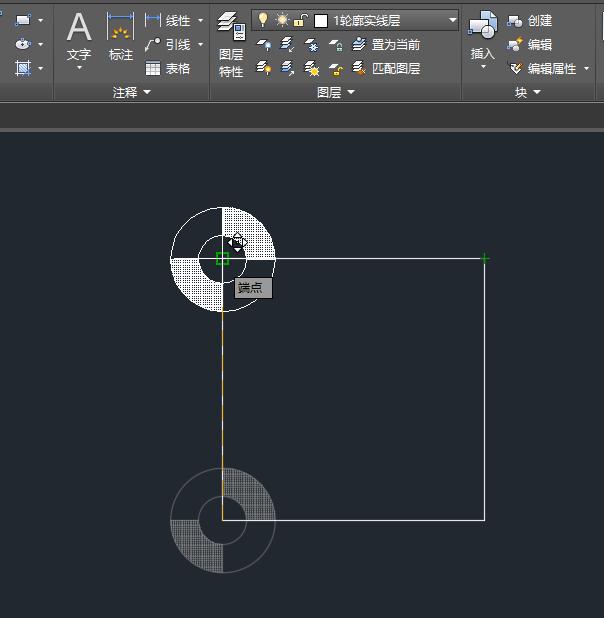

c.打开捕捉开关，确保可以捕捉相关基点，先点击图形上基点，如圆心，然后再点击目标基点，图形就移动过去了，如图3所示。

图3 对象捕捉移动

这种方法需要有位移基点和目标基点，其条件要求比较高，既要能在位移对象上捕捉到基点，又要能在目标位置捕捉到相应的基点，很多时候，图形环境不具备这样的特点，这时我们可以采用下面的方法。

2、方法二，采用距离+角度方式实现

采用距离+角度方式，可按如下步骤操作：

a.选择位移对象后，点击"移动"图标或直接输入快捷键"m"，进行图形位移操作；

b.指定位移对象的基点，如图1中的圆心，然后输入距离和角度，如"@1000<45"(沿45度方向移动1000mm)，回车即可完成移动。

3、方法三，采用两坐标相对距离方式实现

采用X、Y两坐标轴上的相对距离完成准确位移。步骤如下：

a.选择位移对象后，点击"移动"图标或直接输入快捷键"m"，进行图形位移操作；

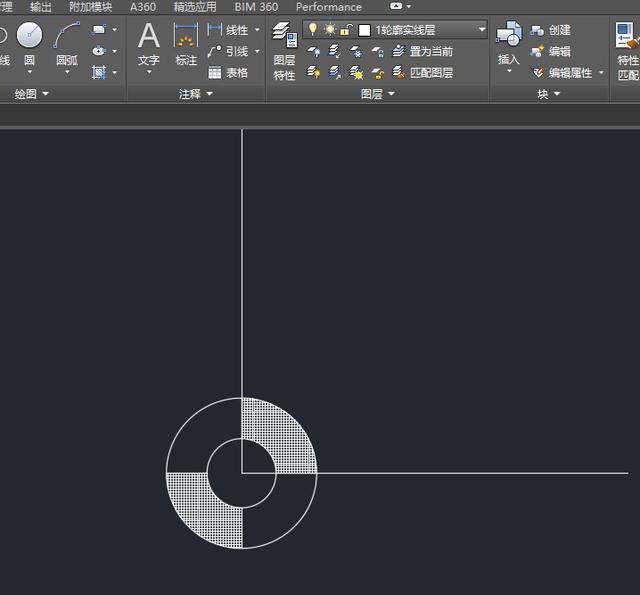

b.输入字母D，选择相对坐标方式进行移动，回车后输入X，Y方向的相对位置值，如1000，1000(即X方向移动1000，Y方向也移动1000，Z方向为0)，回车即可完成图形准确移动，如图4所示。

图4 移动结果
