CAD中如果想要画指定角度的圆弧，有两种方法：

方法一：

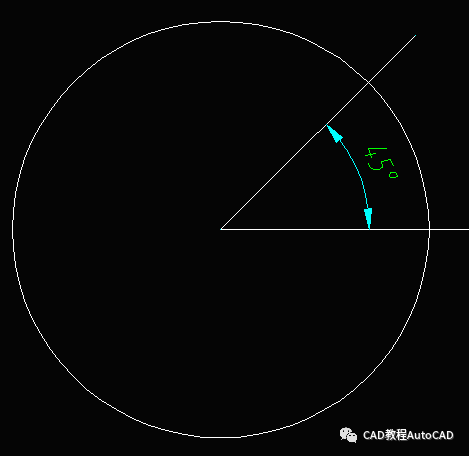

1，先画一个半径为R圆

2，画一条通过圆心的水平直线

3，使用“旋转"命令 并选择复制C选项，根据提示输入 旋转角度A

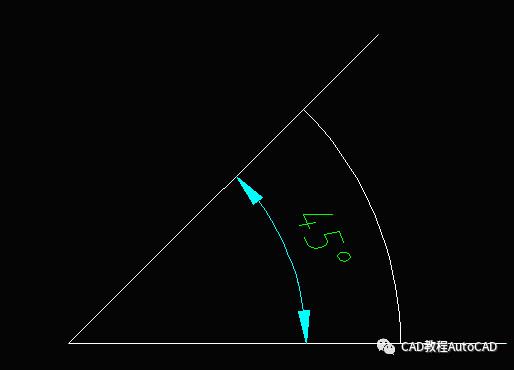

4，TR修剪删除不需要的圆弧和直线，留下的即为半径为R，角度为A的圆弧

方法二：

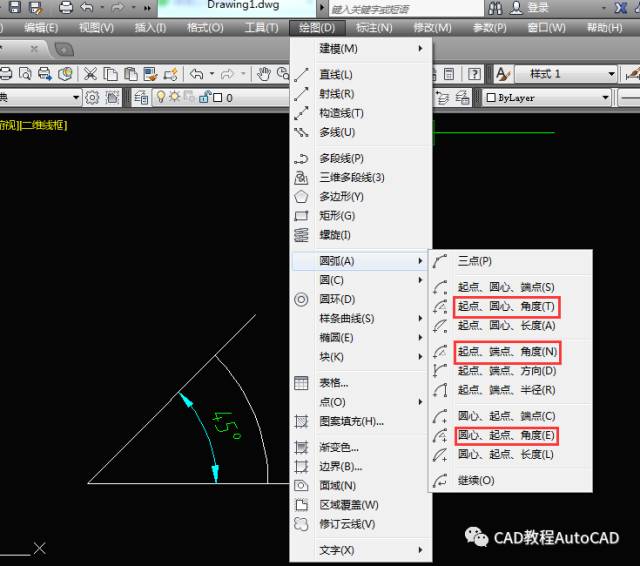

1，选择工具栏---绘图---圆弧，就会出现画圆弧的十一种画法

2，根据需要可选择的有以下3种命令

       起点、圆心、角度(T)

       起点、端点、角度(N)

       圆心、起点、角度(E)

3，根据已知条件选择相应合适的命令绘制圆弧即可。
