信捷步进指令的使用_【笔记】信捷plc应用，指令篇

关键词：编程指令

本文目标：以XC5系列为例，了解信捷常用的应用、脉冲及特殊指令

本文目录

一，应用指令

二，脉冲指令使用注意事项

三，脉冲指令

四，特殊指令

正文开始

一，应用指令

1， [STL]、[STL]流程指令，手册说明。

2， [STL]、[STL]流程指令，程序写法实例。

注：假如需要调用该流程，S0需要一直接通，流程STL S0才能执行。因为用的是置位与复位，所以需要加上升沿或下降沿，避免同一时间置位复位同时接通。复位该流程时，在流程内或流程外进行复位均可。

/步骤一结束

二、脉冲指令使用注意事项

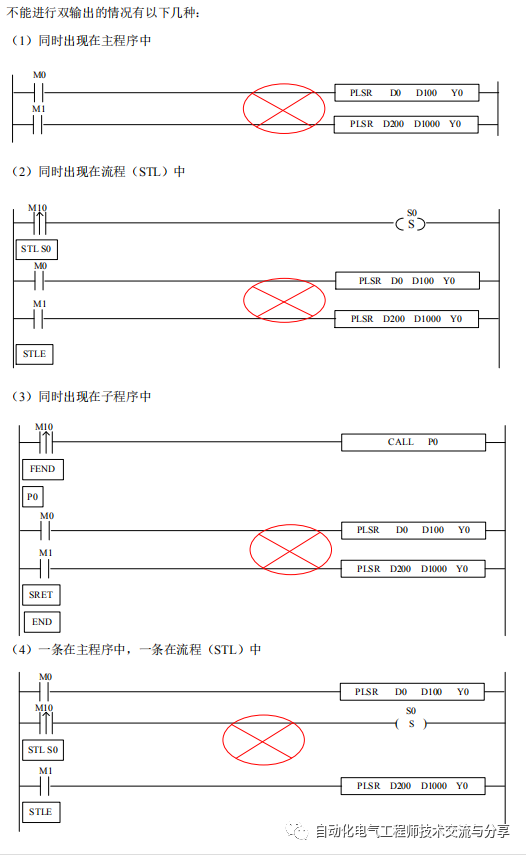

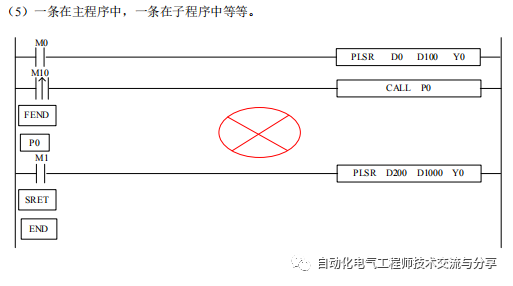

1，无论是在同一个主程序中，还是在同一个流程或者子程序中，都不能对同一个输出口Y编写两条或两条以上的脉冲输出指令(相同与不同的脉冲指令都不可以)。

/步骤二结束

三、脉冲指令

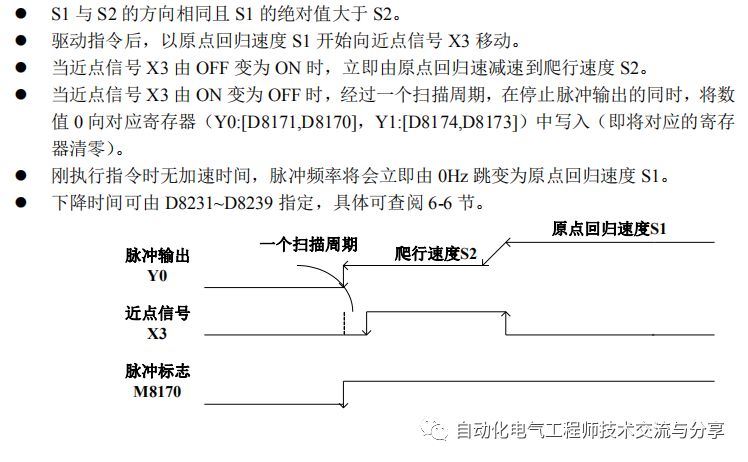

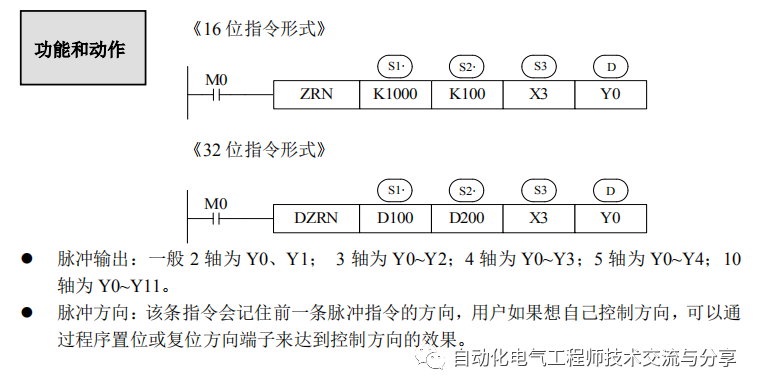

1，回原指令ZRN，手册说明。

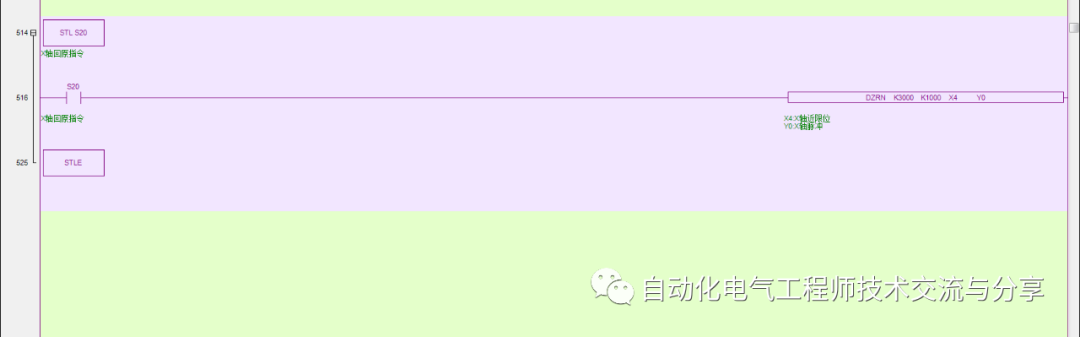

2，回原指令ZRN，程序写法实例。

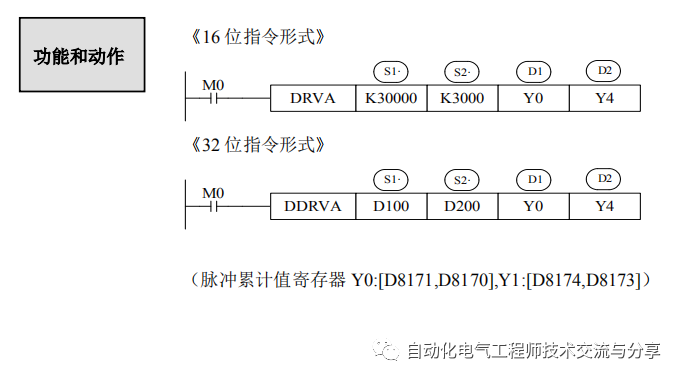

3，绝对定位指令DRVA，手册说明(相对定位指令同理)。

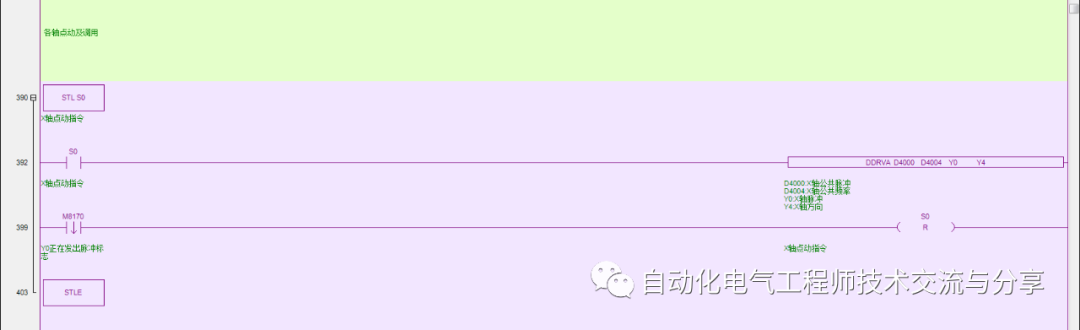

4，绝对定位指令DRVA，程序写法实例。

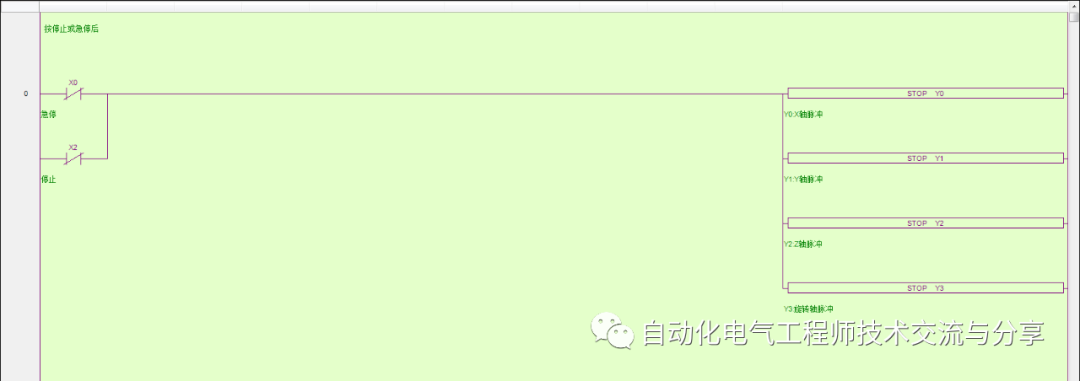

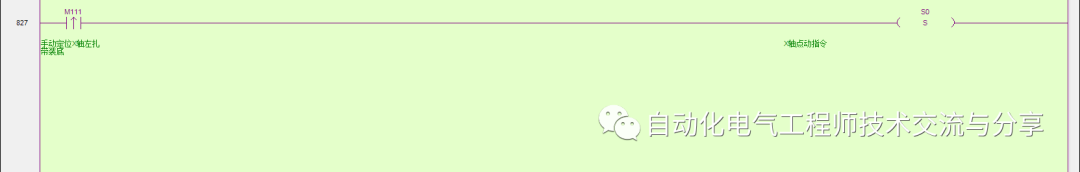

3，脉冲停止指令STOP，应用实例。

此项目中急停和停止按钮选用的是NC常闭触点

注：以上白底图片摘自《XC系列可编程序控制器用户手册(基本指令篇) 》 。

/步骤三结束

四，特殊指令

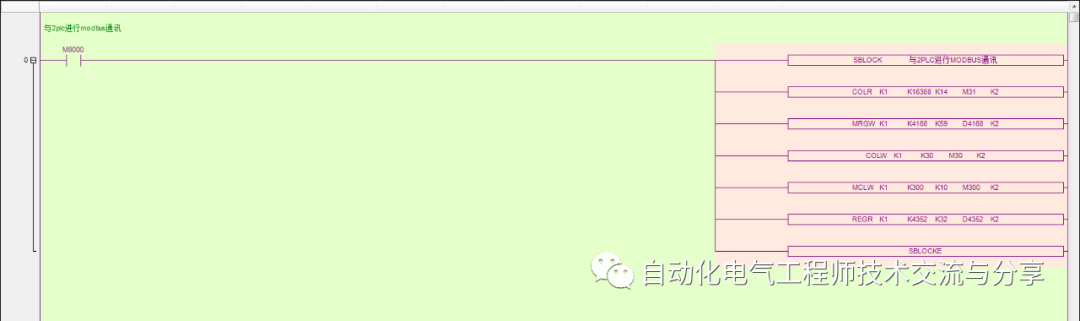

1，顺序功能块指令BLOCK，应用实例。调用方法参考《XC系列可编程序控制器用户手册(特殊指令篇)》。

注：

(1)，BLOCK开始于SBLOCK、结束于 SBLOCKE，中间为编程人员书写指令区。如果同一个BLOCK中包含多个发脉冲指令(其他指令也适用)，那么脉冲指令将按照触发条件成立的先后顺序依次执行；同时，先执行的脉冲指令结束后才开始下一条脉冲指令的执行。

(2)，执行方式，如果前面导通条件只接通一次，则BLOCK只执行一遍。若如上图所示前面的导通条件为常通，则该BLOCK一直不断重复执行。

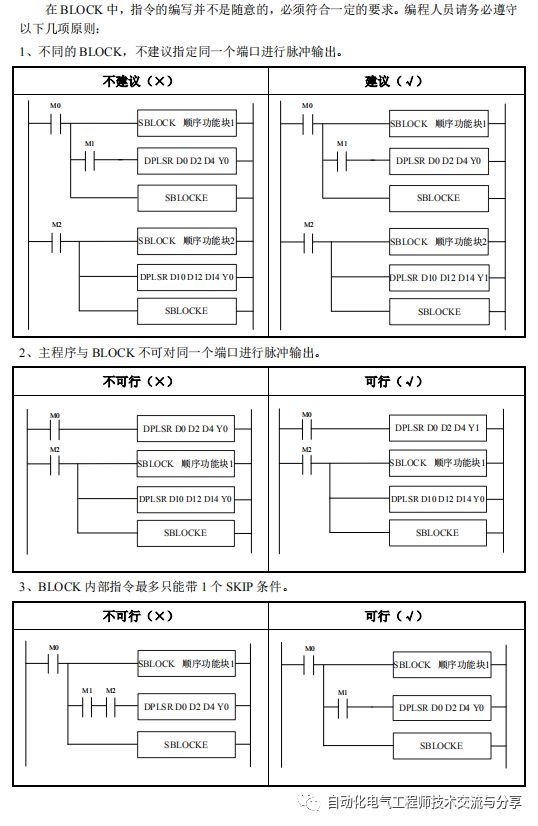

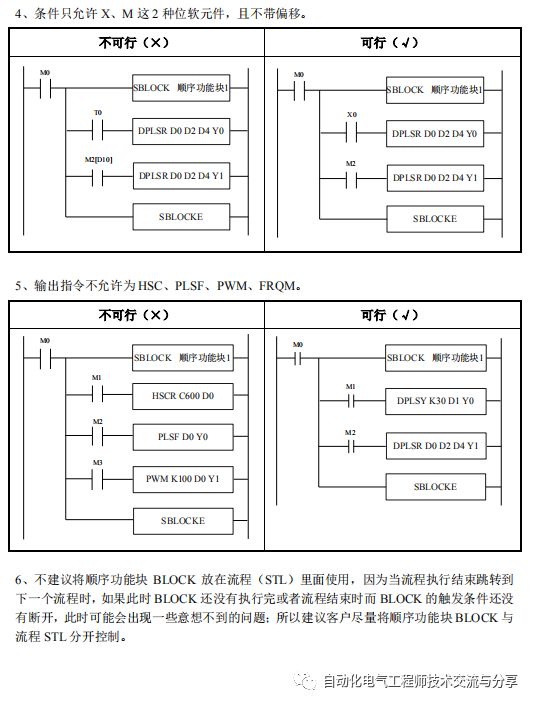

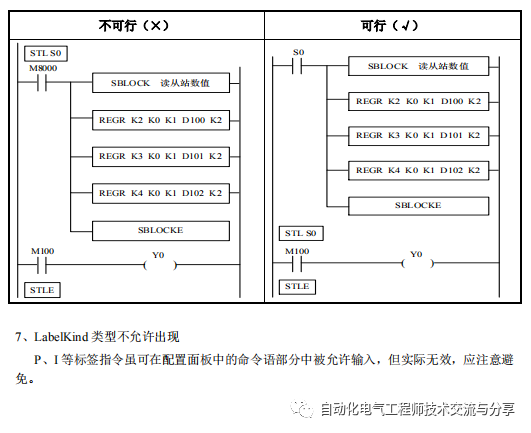

2，BLOCK内部指令的编写要求。

/步骤四结束

本文目标完成。
