空调截止阀的功能及原理。

一、截止阀结构图

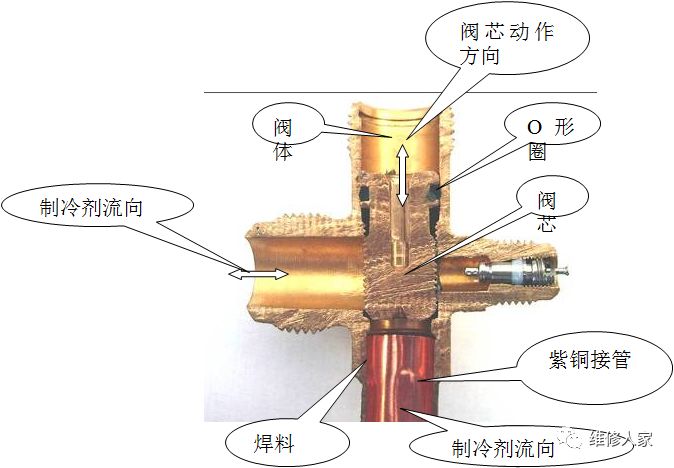

1、阀体结构原理图

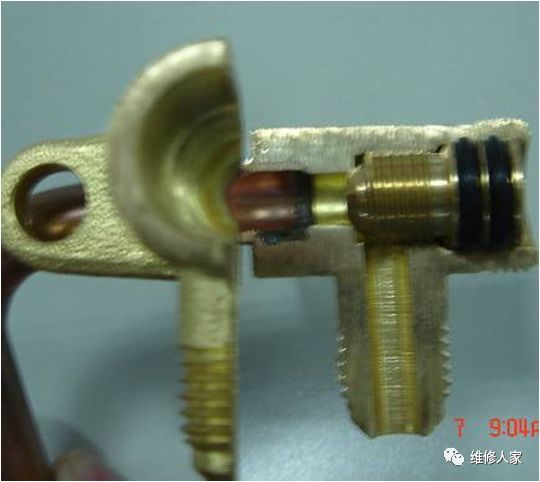

2、高压阀阀体内部构造图

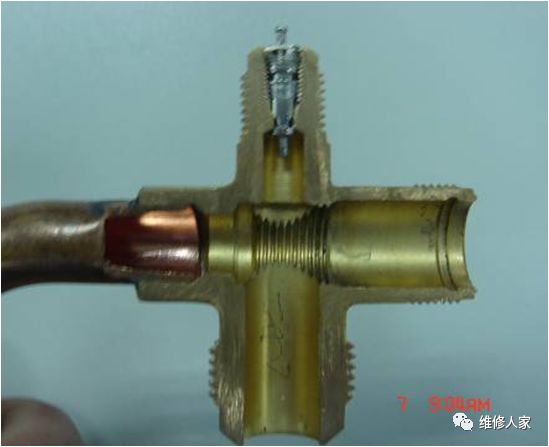

3、低压阀阀体内部构造图

二、截止阀常见故障判断与产生原因

1、空调用截止阀在市场的质量问题主要表现为泄漏、不能正常联机等，造成此类故障主要原因有以下几个方面：

(1)阀芯泄漏：有两种情况，一种是阀芯关闭时漏、另一种是阀芯开启时漏，市场反馈的漏一般为第二种情况；一般为焊接时没有降温保护、系统杂质多、密封胶圈本身损坏或密封胶圈本身压缩比不够等原因造成；

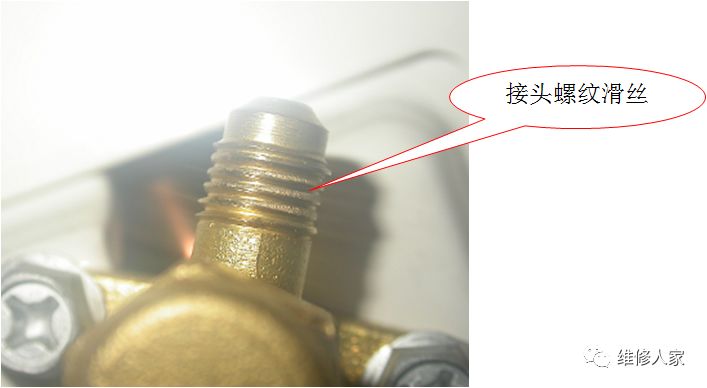

(2)截止阀与“室内外连接管螺母”连接的螺纹滑丝；主要产生原因为安装时操作用力过大造成；

(3)低压阀气门芯泄漏：一般由系统杂质多、焊接降温不到位、阀体与气门芯配合部位的直线段尺寸偏短或顶针卡死、没拧紧，导致个别阀复位时卡及气门芯本身质量问题等原因造成；(大部分通过拧紧或多顶几次顶针就可以解决)

(4)铜管与阀体焊接漏及阀芯太紧打不开；为阀芯关闭过紧造成；

２、截止阀阀体、接管或焊点有泄漏冷媒时一般表面油脂较多,确认系统尚有冷媒后，在其表面涂上肥皂水,如果有气泡产生,说明泄漏冷媒,在阀本体、紫铜管焊接处、阀芯、气门芯有气泡,直接更换截止阀。

三、截止阀安装或维修时注意事项

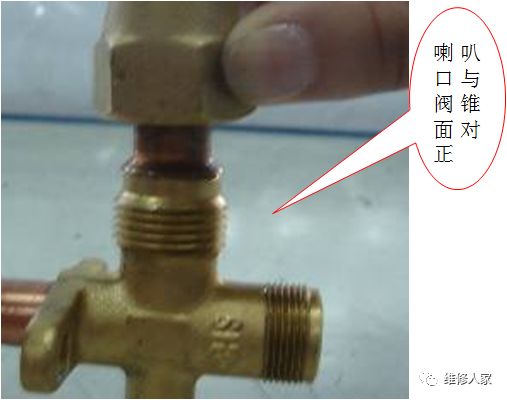

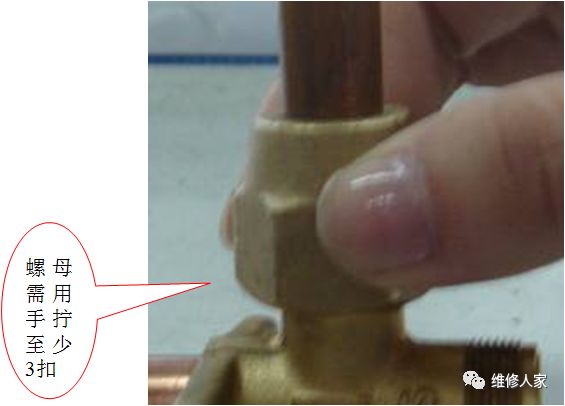

1、室内、外连接管喇叭口必须与截止阀接头螺纹对正，用手将螺母拧紧，接头螺纹一般用手拧要进去3扣以上才允许使用扳手紧固螺母(可以在螺纹部位擦一些冷冻油，以利于手工拧螺母)，若只拧进1～2扣，必须检查接头螺纹是否有划伤，滑丝；

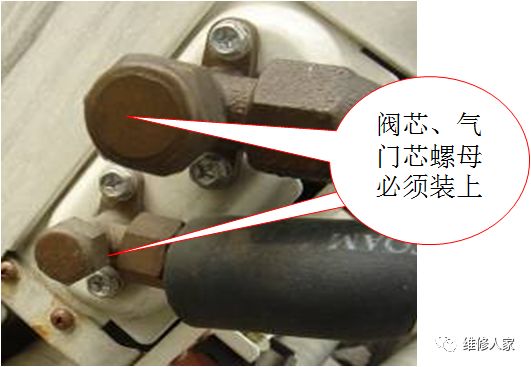

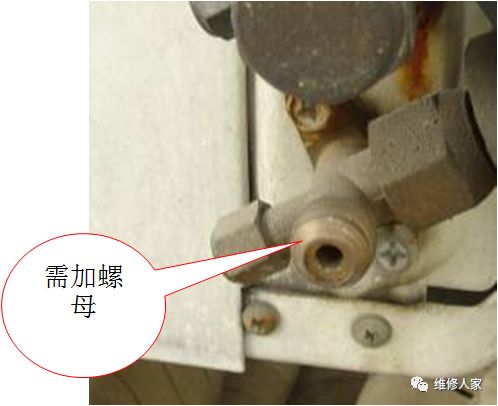

2、空调联机安装后阀芯及气门芯螺母必须用一定力矩装在阀体上；

3、螺母与接头螺纹手工拧紧后，再采用扳手进行锁紧，当螺母拧满所有牙扣时，再回扭半扣牙再上紧螺母。

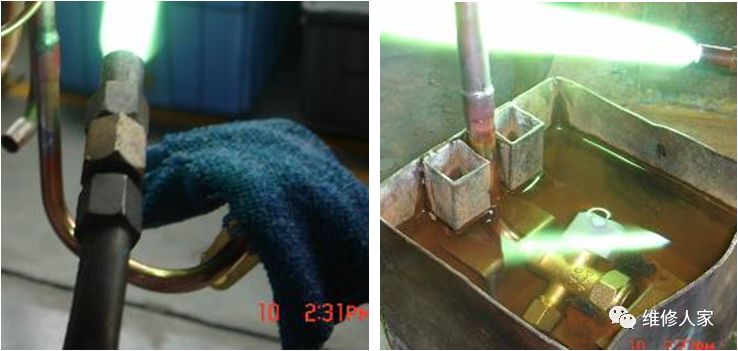

4、更换截止阀时，在焊下截止阀前，先放掉系统里面的冷媒，再用湿布将截止阀阀包住，注意焊接时火焰的方向，不允许火焰对阀体进行加热，以免密封圈受损影响故障原因分析；

5、在焊接新截止阀时，原则上要求使截止阀放入水中才能焊接，在特殊情况下可使用包湿布的方法，不允许在不降温的情况进行焊接操作；

6、英制螺纹截止阀在阀体上有7/16‘’、5/8‘’、3/4‘’、7/8‘’、17/16‘’等标示，配套连接管铜螺母时须注意公英制对应使用，家用空调外表面带锥形面的连接管铜螺母全部为英制螺母；

7、在焊接截止阀冷却时应注意避免水进入阀体内；

8、焊接时在可能的情况下应充氮气保护，减少氧化皮的产生，焊接完成后可能的情况下，可用制冷剂少量冲洗截止阀焊接处氧化皮。

空调制冷剂有哪些分类？

在压缩式制冷剂中广泛使用的制冷剂是氨、氟里昂和烃类。今天小伙伴们一起和最冷菌给制冷剂来详细分类吧！

1按照化学成分

制冷剂可分为五类：无机化合物制冷剂、氟里昂、饱和碳氢化合物制冷剂、不饱和碳氢化合物制冷剂和共沸混合物制冷剂。

2根据冷凝压力

制冷剂可分为三类：高温(低压)制冷剂、中温(中压)制冷剂和低温(高压)制冷剂。

3无机化合物制冷剂

这类制冷剂使用得比较早，如氨(NH3)、水(H2O)、空气、二氧化碳(CO2)和二氧化硫(SO2)等。对于无机化合物制冷剂，国际上规定的代号为R及后面的三位数字，其中第一位为“7”后两位数字为分子量。如水R718等。

4氟里昂(卤碳化合物制冷剂)

氟里昂是饱和碳氢化合物中全部或部分氢元素(CL)、氟(F)和溴(Br)代替后衍生物的总称。国际规定用“R”作为这类制冷剂的代号，如R22等。

5饱和碳氢化合物

这类制冷剂中主要有甲烷、乙烷、丙烷、丁烷和环状有机化合物等。代号与氟里昂一样采用“R”，这类制冷剂易燃易爆，安全性很差。如R50、R170、R290等。

6不饱和碳氢化合物制冷剂

这类制冷剂中主要是乙烯(C2H4)、丙烯(C3H6)和它们的卤族元素衍生物，它们的R后的数字多为“1”，如R113、R1150等。

7共沸混合物制冷剂

这类制冷剂是由两种以上不同制冷剂以一定比例混合而成的共沸混合物，这类制冷剂在一定压力下能保持一定的蒸发温度，其气相或液相始终保持组成比例不变，但它们的热力性质却不同于混合前的物质，利用共沸混合物可以改善制冷剂的特性。如R500、R502等.

8高温、中温及低温制冷剂

是按制冷剂的标准蒸发温度和常温下冷凝压力来分的。
