知识点

• 1、地形剖面图

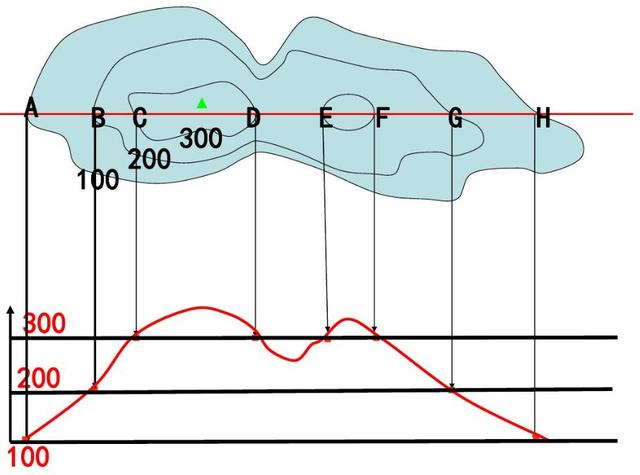

地形剖面图，以等高线图为基础来绘制，可以表示地面上沿着某一方向的地形起伏。剖面图的绘制步骤如下：

①定线。在等高线图中，确定剖面方向，并画出剖面基线，如下图AH线；

②找点。找出剖面基线与等高线、山顶、山谷、河流的交点；

③取尺。确定剖面图的水平比例尺(一般与等高线图相同)、垂直比例尺(与原图相同，或者放大5、10等倍数，使得地形起伏更明显)，并画出x-y坐标系；

④定位。将地形图中的各个交点，在剖面图(x-y坐标系)中标出，并用平滑的曲线相连(相连时，不要越过上、下的等高线)。

图1 地形剖面图的绘制

• 2、山脊、山谷

通过等高线区分山脊和山谷，主要有两种方法：

①看凸出方向。等高线凸向低处，为山脊；凸向高处为山谷(凸低为脊、凸高为谷)；

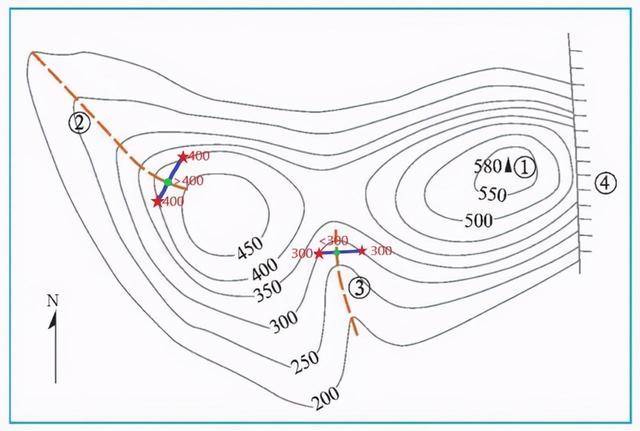

②看两侧海拔。沿着等高线弯曲的方向，画出山脊线或山谷线。垂直于山脊线或山谷线，作一条垂线，与两侧等高线相交。如果中间海拔高、两侧海拔低，则为山脊(下图中的②)，中间低两侧高则为山谷(下图中的③)。

图2 山脊与山谷的区分

---

例题

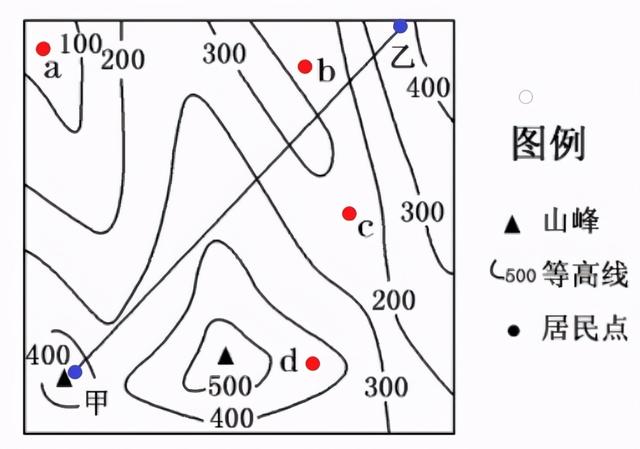

某中学地理小组，对下图所示区域进行考察，读图回答1~2题。

1、图中甲、乙两点连线的地形剖面图，正确的是( )

2、图中a、b、c、d为四处居民点，要将他们集中在一处水源最丰富的地区，应该选在( )

A. a处

B. b处

C. c处

D. d处

答案：C、A

精讲精析：(1)分析甲乙两点间的剖面图。①分析剖面图，可以从数值、缓陡两个方面；②等高线越稀疏，表示坡度越缓。从甲点到乙点，地形分别为：山峰-山谷(平缓)-山脊(平缓)-山谷-山谷(有200m等高线)-高处(接近400m)；③因此，从甲点开始，先是一个比较缓比较长的山谷、山脊(海拔<400m，排除选项B)，然后到一个山谷(海拔<300m，排除选项D)，然后海拔上升后快速下降，到达山谷(海拔200m左右，因此排除选项A)，然后海拔再快速上升。因此综合来看，只有选项C符合条件。

(2)分析河流的发育。①山谷是一个汇水区，因此河流一般发育在山谷中；②图中d位于山脊，b、c虽然位于山谷，但该山谷确实南-北走向，并且南-北相对高差很低，并且c点的西北侧(左上方)等高线稀疏，地形平坦，汇水(集水)能力有限；③图中a点位于山谷，中间低两侧高，并且南高北低，因此最容易发育河流。

---

总结

• 山脊山谷、河流的发育

本节例题的难度适中，解题思路为：①根据等高线图，分析甲乙两点间的地形变化，并判断地形剖面图的正误；②根据地形，分析河流发育的位置(山谷)。

山脊和山谷，对河流的发育、流向的影响如下：

①河流的发育：河流一般发育在山谷中，并且山谷有一定的坡度；

②河流的流向：等高线数值大的方向，或者等高线凸出的方向，即为河流的上游(山脊的等高线凸向地处，但山脊一般不发育河流，因此不适用该规律)。

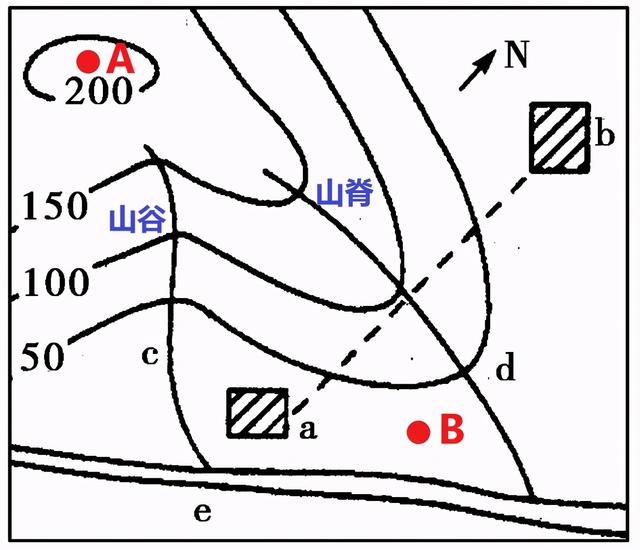

如下图所示，河流应发育在左侧的山谷，流向为西北-东南(图中的指北针N指向右上，因此上-下方向，即为西北-东南)

图3 山脊山谷与河流的发育
