虚拟机是由一组文件构成的一个完整系统。它具有CPU、内存、网络设备、存储设备和BIOS。虚拟机中操作系统和应用程序的运行方式与在普通物理机上的运行方式没有任何区别。

创建虚拟机是服务器虚拟化管理软件最基础的功能。虚拟机的创建过程不仅包括虚拟机计算、网络和存储资源的分配，还包括虚拟机操作系统和应用程序的安装。只有通过虚拟机的创建，才能实现真正意义上的服务器虚拟化和云业务数据中心。

本文档介绍H3C

UIS超融合产品新增虚拟机的操作步骤，包含新增虚拟机，为虚拟机安装操作系统，及CAStools。

UIS超融合管理平台默认支持一个集群，所有被管理的主机和虚拟机均属于该集群。用户可基于集群或主机创建虚拟机。

·     基于集群创建虚拟机：虚拟机在创建时，系统自动从集群中挑选资源最优(即虚拟机数量最少，内存利用率最低，CPU利用率最低)的主机承载该虚拟机。

·     基于主机创建虚拟机，虚拟机在创建完成之后，即运行在该主机上，除非因为HA、DRS、DPM、关联/反关联特性触发它发生迁移。

软件

版本

H3C UIS 6.5

V6.5 (E0708及以后版本)

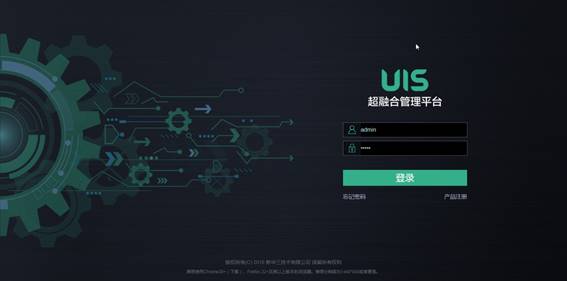

(1)     使用缺省用户名和密码(admin/admin)登录UIS超融合管理平台。

(2)     通过如下三种方式，弹出增加虚拟机对话框。

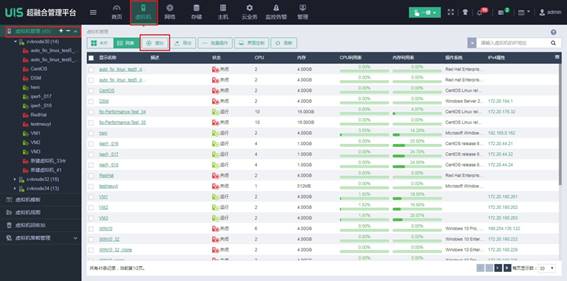

·     选择顶部“虚拟机”页签，单击按钮。

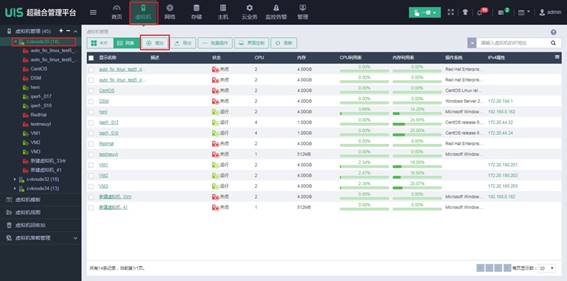

·     选择顶部“虚拟机”页签，在导航栏中选择待增加虚拟机的主机，单击按钮。

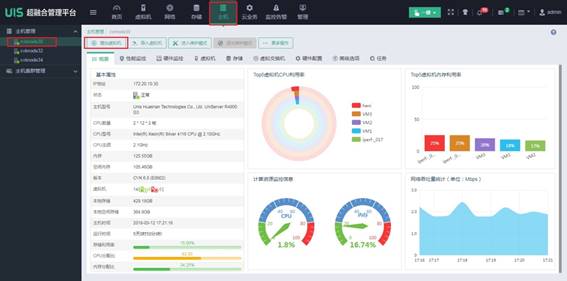

·     选择顶部“主机”页签，在导航栏中选择待增加虚拟机的主机，单击按钮。

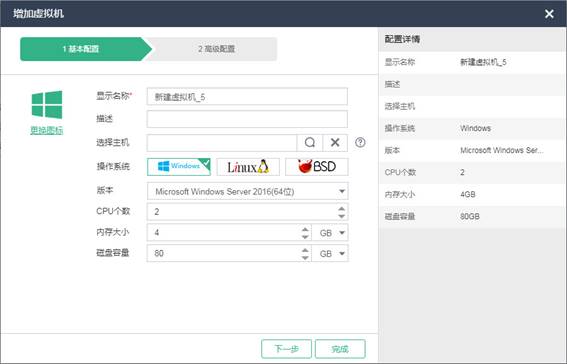

(3)     在增加虚拟机对话框中，设置基本信息后，单击按钮进入高级配置，或单击按钮快速部署虚拟机。

表3-1虚拟机基本信息参数说明

参数

说明

显示名称

显示名称是指虚拟机在UIS超融合管理平台上显示的名称。

虚拟机创建成功之后可以通过修改虚拟机进行更改。

描述

虚拟机的描述信息。

当在同一个UIS超融合管理平台中存在两个或两个以上同名的虚拟机时，建议通过描述信息进行区分。

选择主机

在所选的主机下创建虚拟机。

未选择主机时，系统将在集群中资源最优(即虚拟机数量最少，内存利用率最低，CPU利用率最低)的主机上创建虚拟机。

操作系统、版本

虚拟机的操作系统及其对应版本。

为虚拟机安装的操作系统类型、版本必须与所选的操作系统类型、版本保持一致。

CPU个数

虚拟机的vCPU个数。

单个虚拟机的vCPU个数不能超过当前主机的CPU总个数。

内存大小

虚拟机操作系统的内存大小。

内存的最大值取决于当前主机物理内存大小。

磁盘容量

虚拟机磁盘的容量。

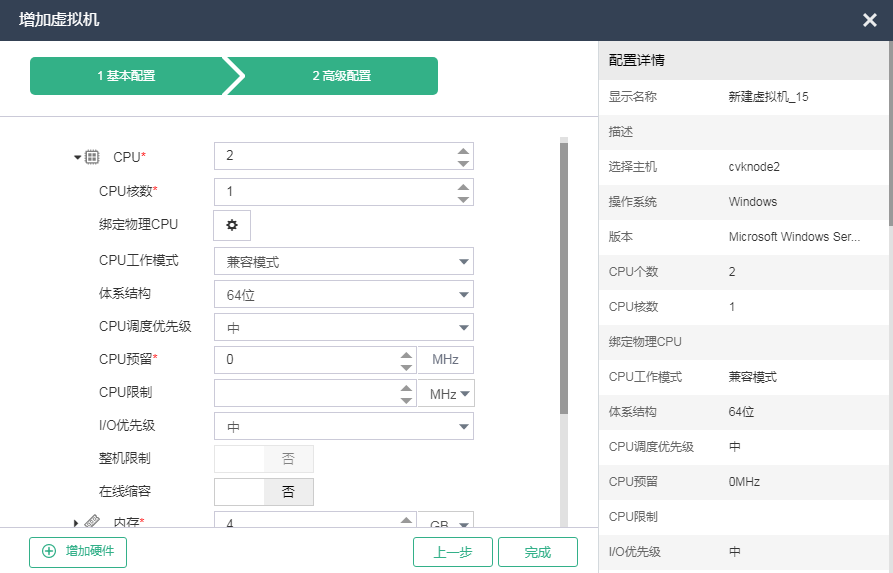

(4)     在高级配置中，单击CPU配置项图标，显示CPU详细参数，设置各参数值。

表3-2CPU参数说明

参数

说明

CPU

表示虚拟机的vCPU个数。单个虚拟机的vCPU个数不允许超过物理主机CPU个数，但同一个物理主机上的多个虚拟机的vCPU个数之和允许超过物理主机CPU个数。

在H3C

CAS CVK虚拟化内核系统中，一个虚拟机就是内核操作系统的一个进程，内核对进程的调度采用时间片法则，当进程在某个CPU上的时间片用完之后，任务就会暂停，将CPU使用权交给下一个进程，因此，如果给虚拟机分配的CPU个数越多，表示虚拟机进程可用的CPU时间片越多，性能就越高。

CPU核数

虚拟机的CPU核数，默认为1。

虚拟机的CPU核数不超过物理主机CPU核数。

CPU个数与CPU核数之间可以组合。

绑定物理CPU

将虚拟机的虚拟CPU绑定到主机的一个或多个物理CPU上，绑定后的虚拟机不会使用主机的其它物理CPU。设置vCPU绑定的好处是可以减少进程在多个CPU之间切换运行带来的缓存命中失效(Cache Missing)，从该进程运行的角度，可以给虚拟机运行带来一定程度的性能提升，但是，从整个系统的进程调度来看，vCPU绑定破坏了原有SMP(Symmetric

Multi-Processing，对称多处理器系统)中各个CPU的负载均衡，可能导致整个系统的调度低效。

·     每个虚拟CPU不允许跨NUMA节点绑定物理CPU，若虚拟机绑定物理CPU后，对虚拟机进行跨主机的操作(如：迁移、克隆、还原、导入)，需确保源主机和目的主机的NUMA架构完全一致，否则可能导致操作失败。

·     选择主机后，才支持配置此参数。

CPU工作模式

CPU的工作模式，包括兼容模式和直通模式，默认为兼容模式。

·     兼容模式：将不同的
