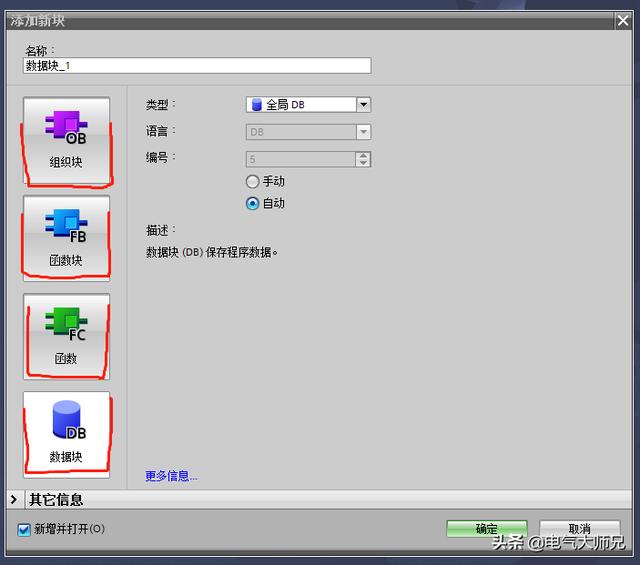

最近经常有初学西门子PLC编程的朋友，对于FC、FB、OB、DB块特别迷茫，一开始的时候可能很多人都会遇到类似的问题

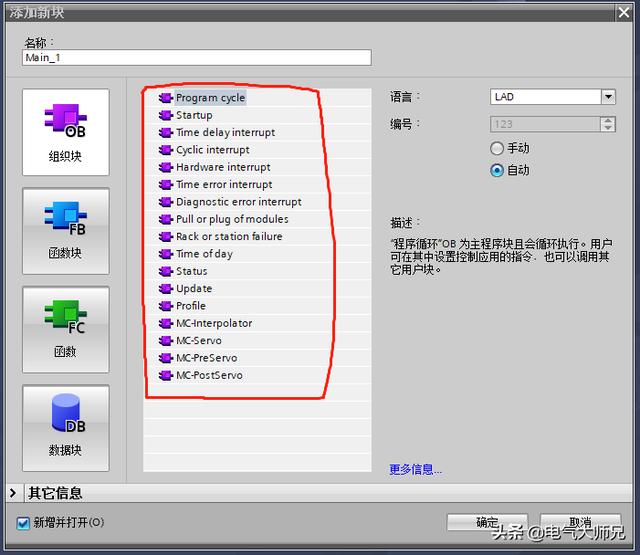

一. 组织块，组织块是操作系统和用户程序之间的接口。OB 用于执行具体的程序，我们最常用的就是OB1，所有的FB和FC块都需要直接或者间接的接受调用，才能执行，如下图是创建组织块，每个不同组织块是不同的功能

1、在 CPU 启动时；

2、在一个循环或延时时间到达时；

3、当发生硬件中断时；

4、当发生故障时；

5、组织块根据其优先级执行。

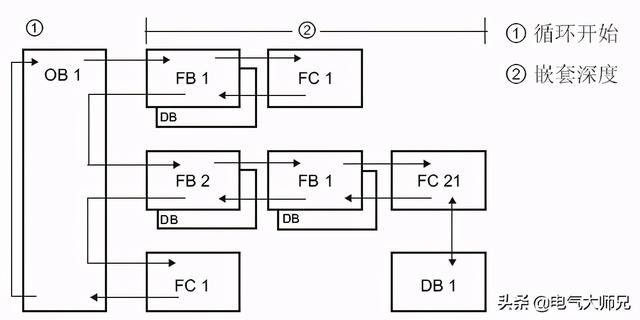

初学者先知道OB1的功能如何使用，如下图所示，所有的FB或者FC做成的子程序都需要间接或者直接的接受调用。

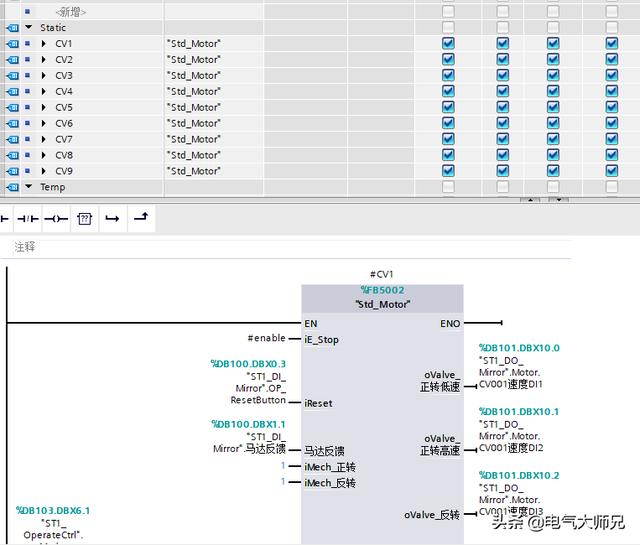

二. FC函数和FB函数块的区别在哪里呢，首先FB块有自己的背景数据块，就是专有的存储区，我们什么时候选择建立FB块呢，根据我自己以往的经验来说，就是需要重复使用的标准功能，例如一个项目里面有50个气缸需要控制30个电机需要控制，在这种情况下，我们就可以选择做两个电机和气缸的标准FB块，其余的都可以用FC。

三. FB块优点：1. 易于移植性，对于相同控制逻辑不同参数的被控对象，只要使用不同的背景DB，同一个FB块就可以方便

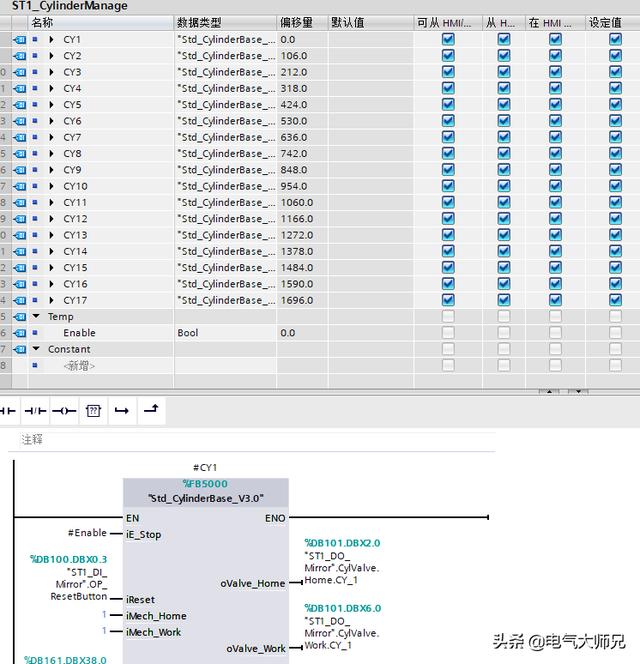

2. 多重背景，减少重复工作，提高效率
3. 多次调用时，参数修改方便
4. 有独立的存储区

四. FC块优点：1. 小巧灵活，对于非多次调用的程序更易理解
2. 不占用额外的存储资源

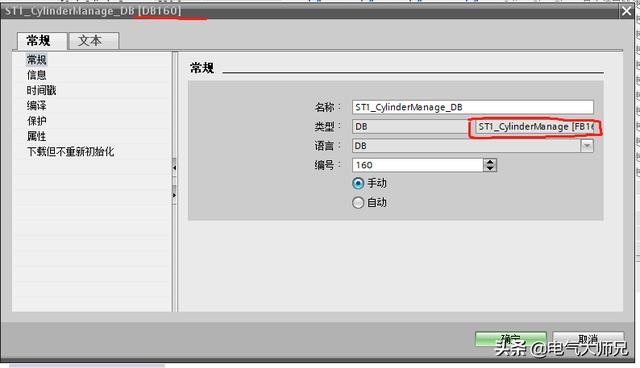

五. 数据块DB：数据块分为全局数据块和背景数据块，背景数据块即前面提到的FB块的专用存储空间，如下图是建立的背景数据块

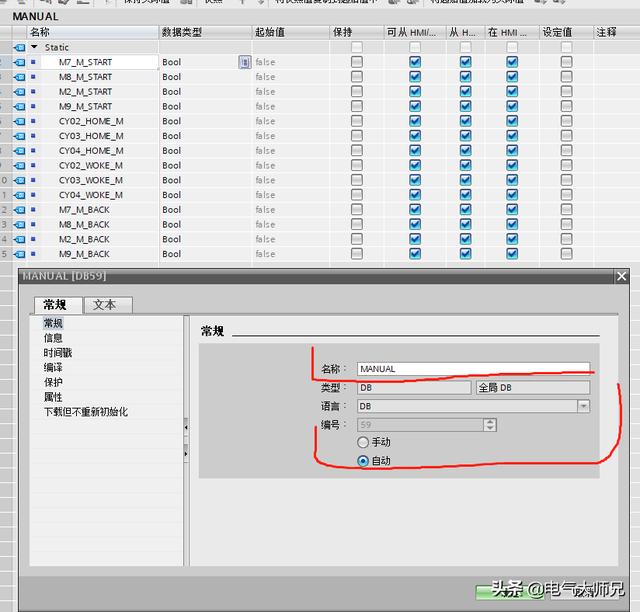

全局数据块是建立的存储区域，可以根据需要自己建立数据的各种类型，便于数据的存储和方便调用

在编程时方便我们建立中间变量和数据的存储记忆，并且可以把数据类型归类使用，希望这些说明能够帮助到大家，感谢！
