1、包覆特征

【包覆】特征可将平面草图包裹到平面或非平面上，包覆的草图必须是封闭轮廓，轮廓可以可嵌套但不能交叉或是开环。轮廓草图的基准面必须与目标面相切，从而使面法向和草图法向在最近点平行。

包覆特征还可同时应用于多个面上，但这些面必须属于同一实体且满足与草图面相切的条件。

包覆有三种类型：

浮雕——在面上添材料创建凸起特征；

蚀雕——在面上删除材料生成内凹特征；

刻划——在面上生成草图轮廓的分割线。

如果您选择浮雕或蚀雕,，您可以选取一直线、线性边线、或基准面来设定拔模方向 。对于直线或线性边线，拔模方向是选定实体的方向。对于基准面，拔模方向与基准面正交。

如果将【拔模方向】保留为空，则表示要使草图的包覆与草图基准面正交。

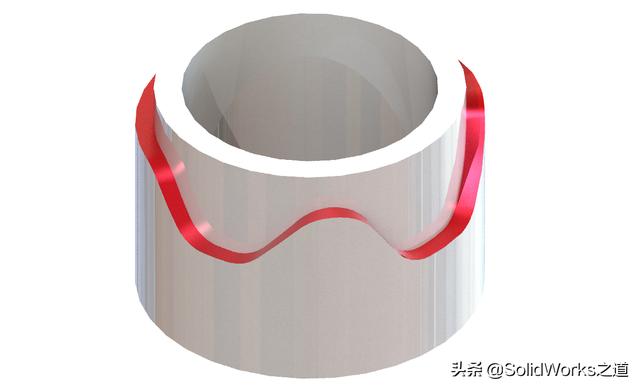

本文将以圆柱凸轮来介绍包覆特征的应用方法。

2、包覆特征实例

步骤1 创建凸轮基体

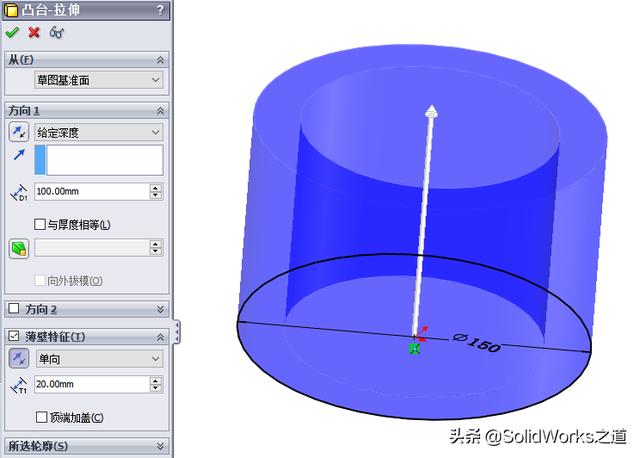

新建零件"凸轮管.SLDPRT"，单位为mm，在上视面绘制一个直径150的圆，单击【拉伸凸台】进行薄壁拉伸，壁厚(朝内)20，深度100，如下图所示。

步骤2 绘制包覆草图

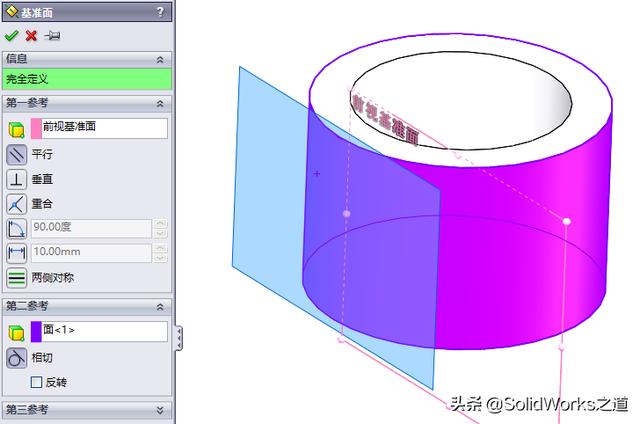

单击【基准面】，创建一个与前视面平行且相切于圆柱外表面的基准面，如下图所示，单击【√】。注：本例的也可直接采用前视面绘制包覆草图，因为其满足法向平行。

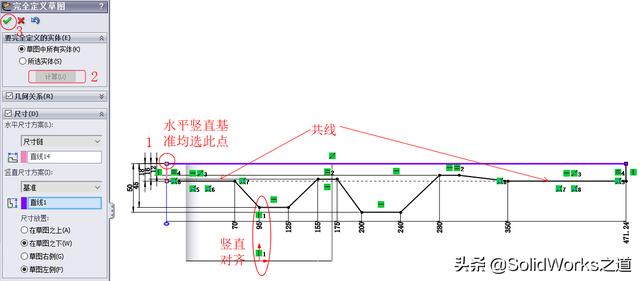

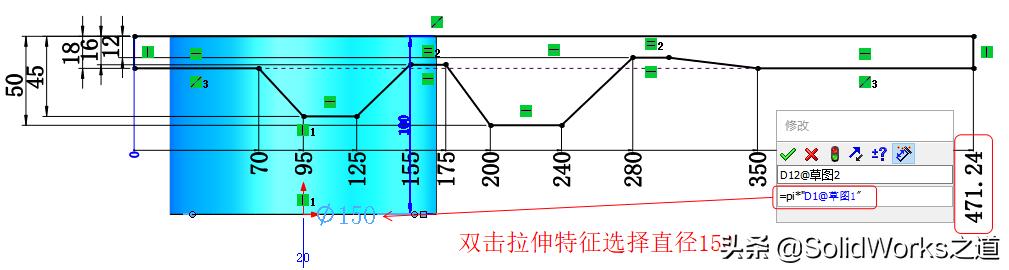

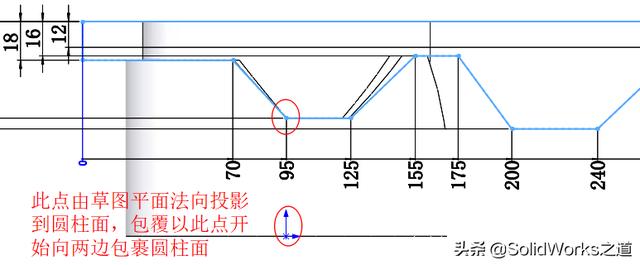

在基准面上绘制包覆草图，使用【完全定义草图】约束草图，底边线的长度用方程式表达，等于π乘以圆柱外圆直径，如下图所示。

步骤3 创建包覆

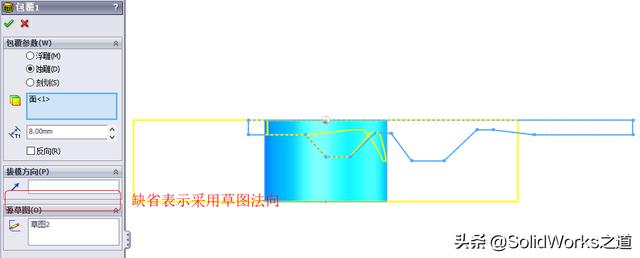

单击【插入】/【特征】/【包覆】，选择包覆草图，类型为【蚀雕】，如下图所示。

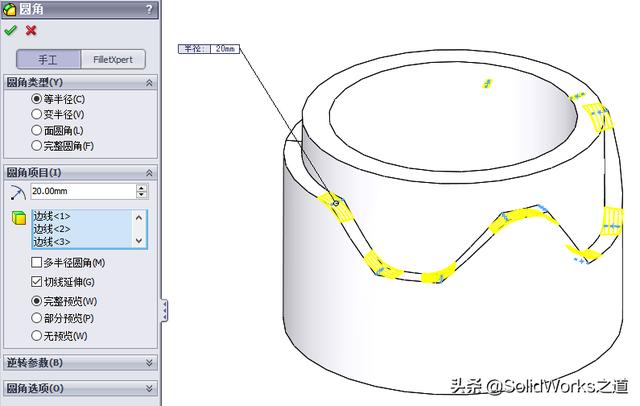

对所有的棱角添加圆角R20，如下图所示。

保存并关闭文件。

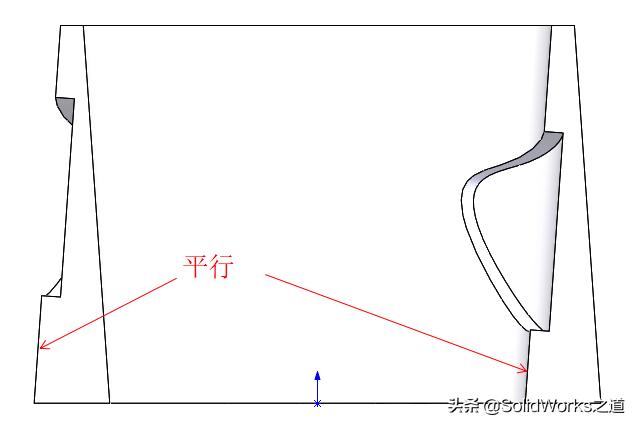

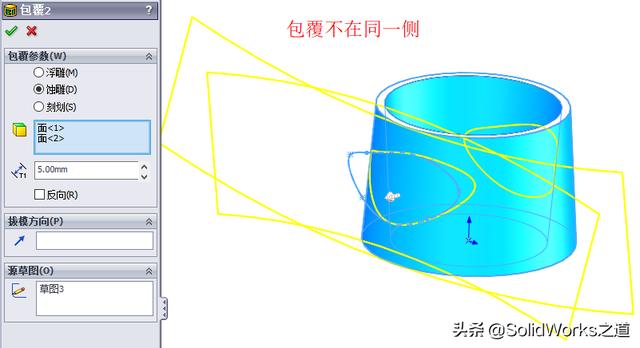

注：如果对多个面进行包覆，草图只会包覆到切面与草图平面平行的面上，如下图所示。

实例文件源：s/13kokNK_D9F9fpNQD2aluxg

提码：c8eq

软件13SP5版
